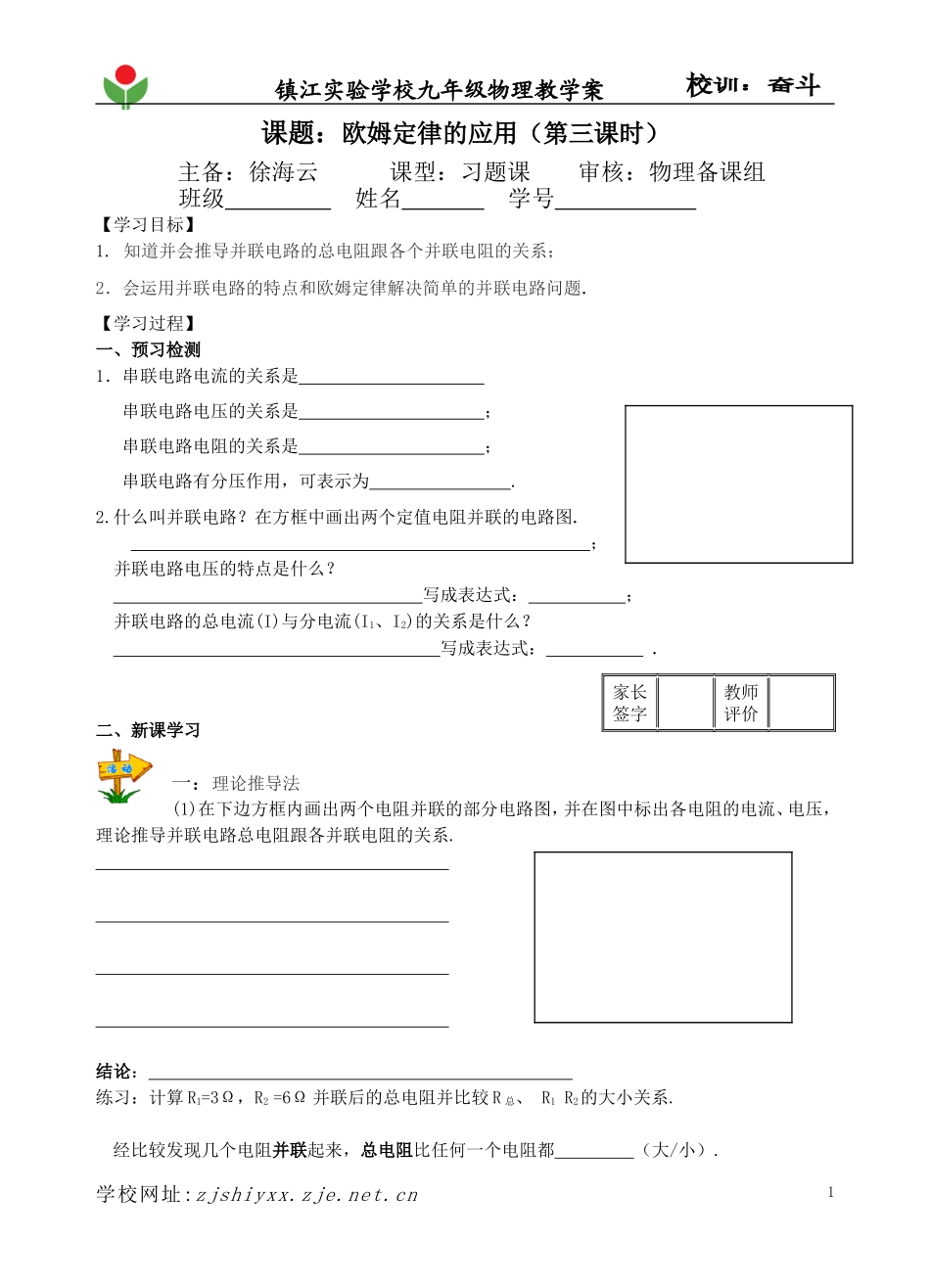

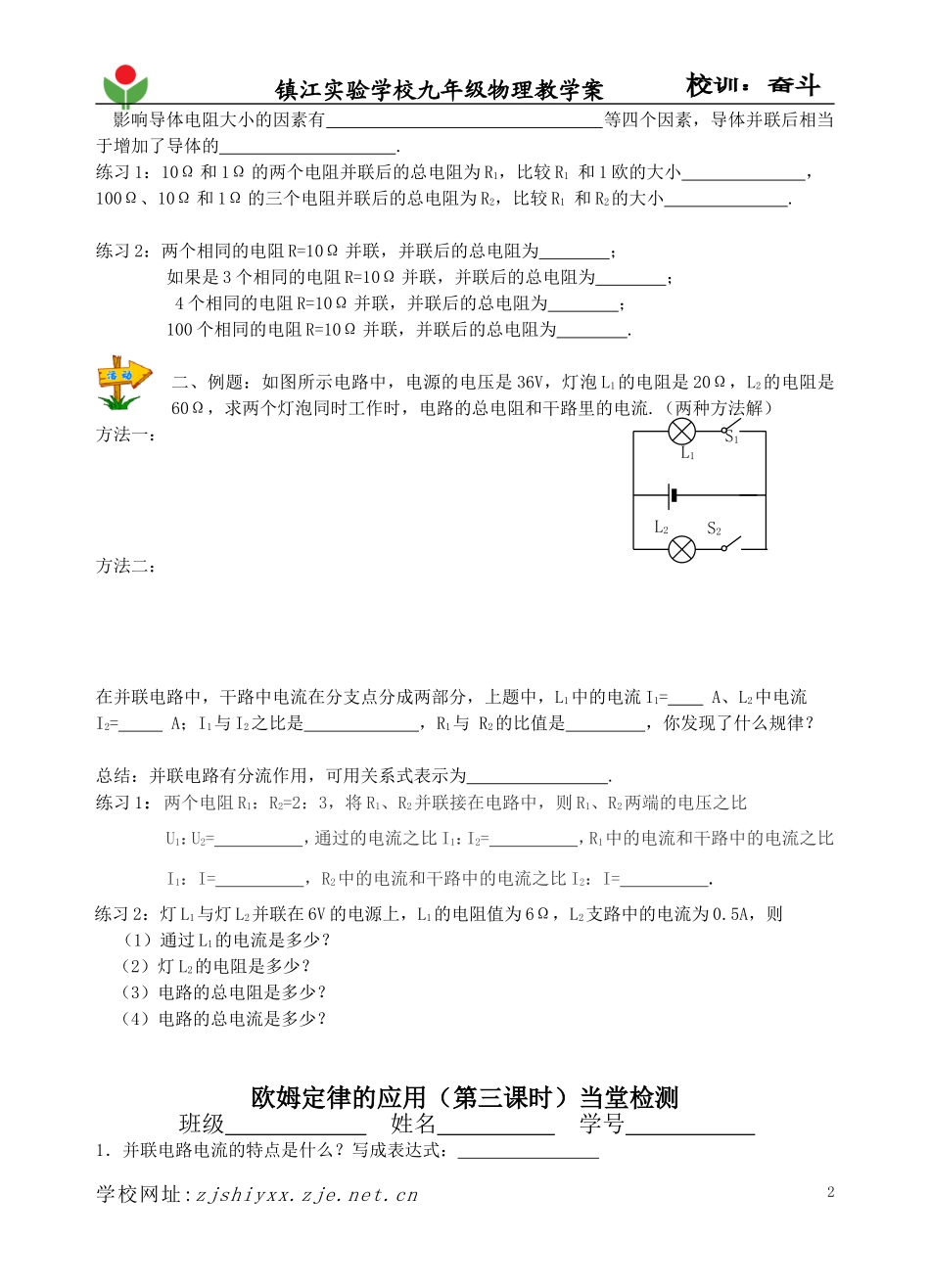

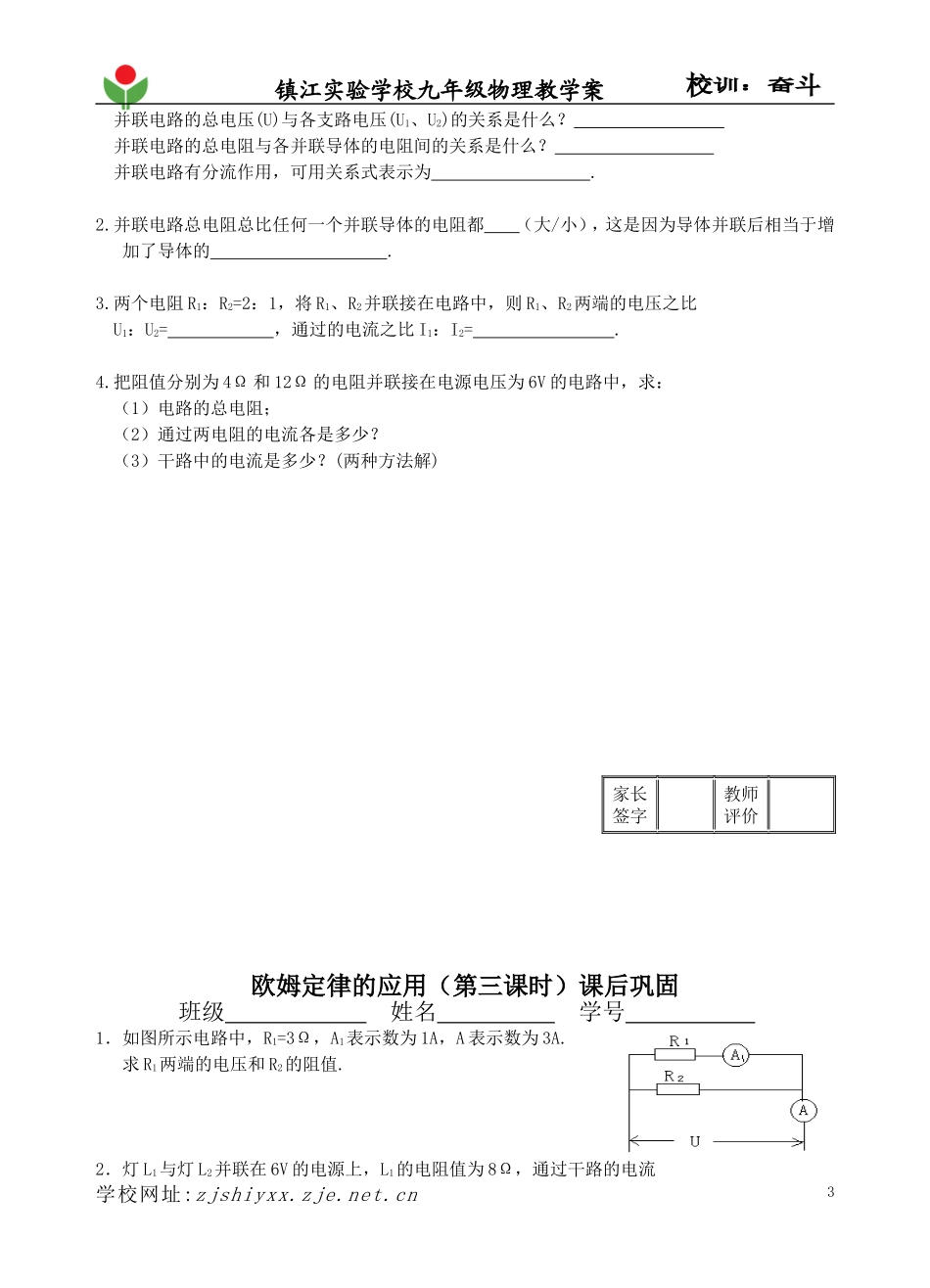

镇江实验学校九年级物理教学案课题：欧姆定律的应用（第三课时）主备：徐海云课型：习题课审核：物理备课组班级姓名学号【学习目标】1.知道并会推导并联电路的总电阻跟各个并联电阻的关系；2．会运用并联电路的特点和欧姆定律解决简单的并联电路问题.【学习过程】一、预习检测1．串联电路电流的关系是串联电路电压的关系是；串联电路电阻的关系是；串联电路有分压作用，可表示为.2.什么叫并联电路？在方框中画出两个定值电阻并联的电路图.；并联电路电压的特点是什么？写成表达式：；并联电路的总电流(I)与分电流(I1、I2)的关系是什么？写成表达式：.二、新课学习一：理论推导法(1)在下边方框内画出两个电阻并联的部分电路图，并在图中标出各电阻的电流、电压，理论推导并联电路总电阻跟各并联电阻的关系.结论：练习：计算R1=3Ω，R2=6Ω并联后的总电阻并比较R总、R1R2的大小关系.经比较发现几个电阻并联起来，总电阻比任何一个电阻都（大/小）.学校网址:zjshiyxx.zje.net.cn家长签字教师评价1镇江实验学校九年级物理教学案影响导体电阻大小的因素有等四个因素，导体并联后相当于增加了导体的.练习1：10Ω和1Ω的两个电阻并联后的总电阻为R1，比较R1和1欧的大小，100Ω、10Ω和1Ω的三个电阻并联后的总电阻为R2，比较R1和R2的大小.练习2：两个相同的电阻R=10Ω并联，并联后的总电阻为；如果是3个相同的电阻R=10Ω并联，并联后的总电阻为；4个相同的电阻R=10Ω并联，并联后的总电阻为；100个相同的电阻R=10Ω并联，并联后的总电阻为.二、例题：如图所示电路中，电源的电压是36V，灯泡L1的电阻是20Ω，L2的电阻是60Ω，求两个灯泡同时工作时，电路的总电阻和干路里的电流.（两种方法解）方法一：方法二：在并联电路中，干路中电流在分支点分成两部分，上题中，L1中的电流I1=A、L2中电流I2=A；I1与I2之比是，R1与R2的比值是，你发现了什么规律？总结：并联电路有分流作用，可用关系式表示为.练习1：两个电阻R1：R2=2：3，将R1、R2并联接在电路中，则R1、R2两端的电压之比U1：U2=，通过的电流之比I1：I2=，R1中的电流和干路中的电流之比I1：I=，R2中的电流和干路中的电流之比I2：I=.练习2：灯L1与灯L2并联在6V的电源上，L1的电阻值为6Ω，L2支路中的电流为0.5A，则（1）通过L1的电流是多少？（2）灯L2的电阻是多少？（3）电路的总电阻是多少？（4）电路的总电流是多少？欧姆定律的应用（第三课时）当堂检测班级姓名学号1．并联电路电流的特点是什么？写成表达式：学校网址:zjshiyxx.zje.net.cn2L1L2S1S2镇江实验学校九年级物理教学案并联电路的总电压(U)与各支路电压(U1、U2)的关系是什么？并联电路的总电阻与各并联导体的电阻间的关系是什么？并联电路有分流作用，可用关系式表示为.2.并联电路总电阻总比任何一个并联导体的电阻都（大/小），这是因为导体并联后相当于增加了导体的.3.两个电阻R1：R2=2：1，将R1、R2并联接在电路中，则R1、R2两端的电压之比U1：U2=，通过的电流之比I1：I2=.4.把阻值分别为4Ω和12Ω的电阻并联接在电源电压为6V的电路中，求：（1）电路的总电阻；（2）通过两电阻的电流各是多少？（3）干路中的电流是多少？(两种方法解)欧姆定律的应用（第三课时）课后巩固班级姓名学号1．如图所示电路中，R1=3Ω，A1表示数为1A，A表示数为3A.求R1两端的电压和R2的阻值.2．灯L1与灯L2并联在6V的电源上，L1的电阻值为8Ω，通过干路的电流学校网址:zjshiyxx.zje.net.cn家长签字教师评价3镇江实验学校九年级物理教学案为1A，则（1）通过L1的电流是多少？（2）灯L2的电流是多少？（3）灯L2的电阻是多少？（4）电路的总电阻是多少？3.如图所示电路，电源电压不变，当开关S闭合时，电流表示数为1A；当开关S断开时，电流表的示数为0.6A，则电阻R1与R2之比是（）A.3：2B.2：3C.5：3D.3：54.如图所示，电源电压6V保持不变，R1=10Ω，R2=40Ω，求开关S闭合后电流表的示数.粗心的小明的解答是：R总＝R1＋R2＝10Ω＋40Ω＝50Ω第3、4题图I总＝U总/R总＝6V/50Ω＝0.12A小明的错误是：你的解答是：5.两只定值电阻，甲标有“15Ω1A”，乙标有“20Ω1.5A”，把它们串联起来，电路两端允许...
