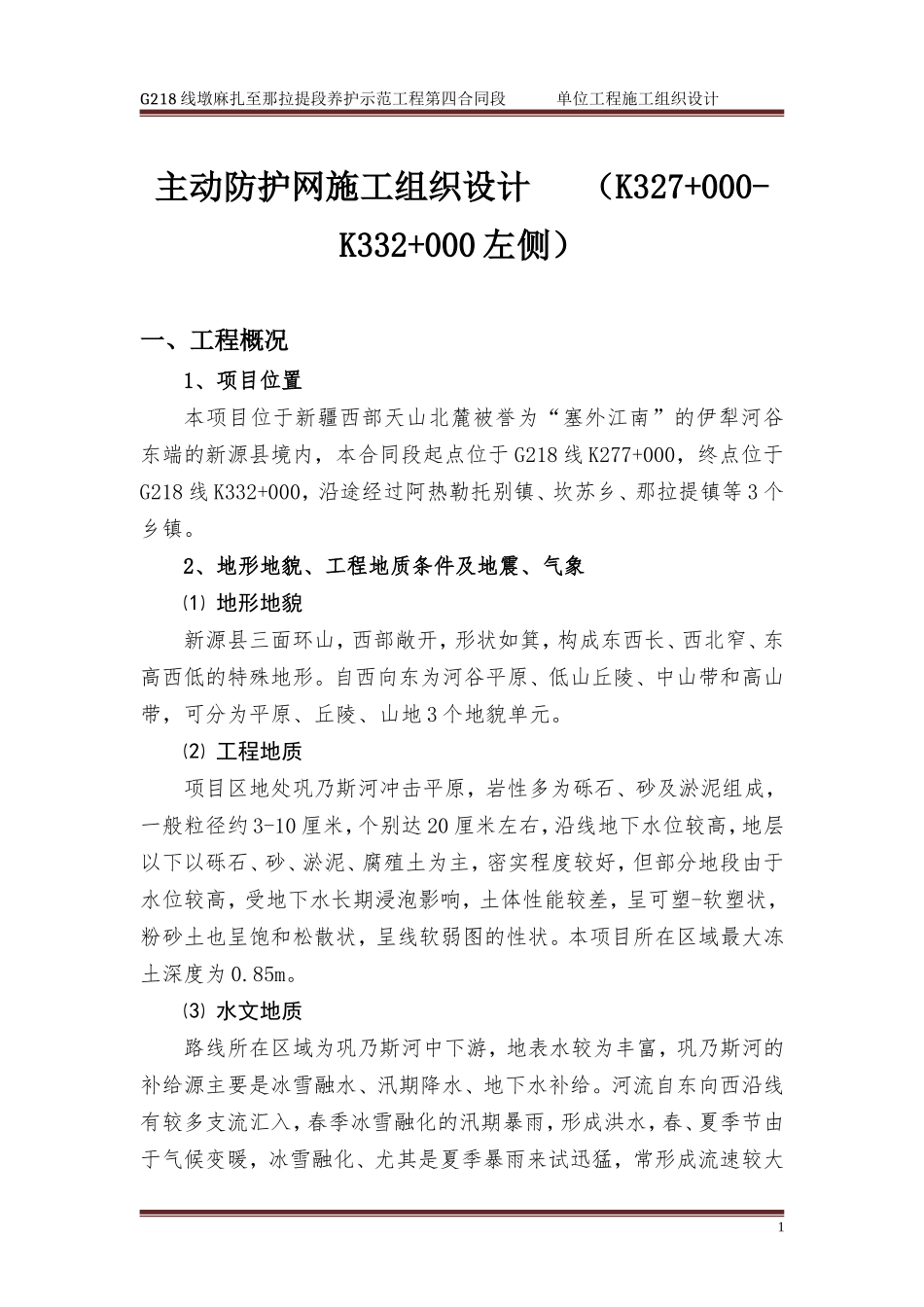

G218线墩麻扎至那拉提段养护示范工程第四合同段单位工程施工组织设计主动防护网施工组织设计（K327+000-K332+000左侧）一、工程概况1、项目位置本项目位于新疆西部天山北麓被誉为“塞外江南”的伊犁河谷东端的新源县境内，本合同段起点位于G218线K277+000，终点位于G218线K332+000，沿途经过阿热勒托别镇、坎苏乡、那拉提镇等3个乡镇。2、地形地貌、工程地质条件及地震、气象⑴地形地貌新源县三面环山，西部敞开，形状如箕，构成东西长、西北窄、东高西低的特殊地形。自西向东为河谷平原、低山丘陵、中山带和高山带，可分为平原、丘陵、山地3个地貌单元。⑵工程地质项目区地处巩乃斯河冲击平原，岩性多为砾石、砂及淤泥组成，一般粒径约3-10厘米，个别达20厘米左右，沿线地下水位较高，地层以下以砾石、砂、淤泥、腐殖土为主，密实程度较好，但部分地段由于水位较高，受地下水长期浸泡影响，土体性能较差，呈可塑-软塑状，粉砂土也呈饱和松散状，呈线软弱图的性状。本项目所在区域最大冻土深度为0.85m。⑶水文地质路线所在区域为巩乃斯河中下游，地表水较为丰富，巩乃斯河的补给源主要是冰雪融水、汛期降水、地下水补给。河流自东向西沿线有较多支流汇入，春季冰雪融化的汛期暴雨，形成洪水，春、夏季节由于气候变暖，冰雪融化、尤其是夏季暴雨来试迅猛，常形成流速较大1G218线墩麻扎至那拉提段养护示范工程第四合同段单位工程施工组织设计的洪峰，对公路危害较大。二、编制依据：根据设计施工图根据施工图纸根据现场实际地形地貌根据以往施工的类似工程三、施工准备本工程的施工难点在于边坡高且陡，岩层主要是破碎风化岩，安全隐患多。1、技术准备熟悉与会审施工图，编制施工方案，编制施工进度计划，编制材料采购计划，新技术、新材料的使用，施工场地的移交接受，现场控制点的设立与复核，现场临时设施的搭设，建临时水电线路2、主要施工仪器及检测设备计划序号仪器仪表名称规格型号单位数量1全站仪J2台12水平仪DS3台13钢卷尺50m/5m把2/54砂浆试模7.07*7.07*7.07套33、主要机械设备计划机械装备名称购置时间功率吨位容积单位数量空压机2013.817m3台2钻机2014.5台4水泵2014.42.2KW台2注浆机2013.93KW台22G218线墩麻扎至那拉提段养护示范工程第四合同段单位工程施工组织设计手推车2014.9辆5钢管满足4、劳动力计划序号工种最大计划工作内容1汽车司机3开工程车2普工10清理坡面、基座开挖、材料转运等3脚手架工10现场脚手架搭设、维护4钻机操作工12锚杆孔成孔5注浆工8锚杆注浆6机械操作4搅拌机、空压机等机械操作维护7机电维修工2施工用电搭设、施工机械日常维修8测量工2试验、测量放线及控制观测9试验工2各种原材料、成品、半成品取样10安全护卫2负责道路畅通和现场安全维护11挂网工20铺设防护网四、主动防护网施工工艺1、主动防护系统说明纵横交错的φ16横向支撑绳和φ12纵向支撑绳与4.5×4.5m正方形模式布置的锚杆相联结并进行预张拉,支撑绳构成的每个4.5×4.5m网格内铺设一张D0/08/300/4×4m型钢绳网，每张钢丝绳网与四周支撑绳间用缝合绳缝合连结并拉紧，该预张拉工艺能使系统对坡面施以一定的法向预紧压力，从而提高表层岩土体的稳定性，尽可能地阻止崩塌落石的发生，并将小部分落石限制在一定的空间内运动，同时，在钢绳网下铺设S0/2.2/50型格栅网，以阻止小尺寸岩块的塌落。3G218线墩麻扎至那拉提段养护示范工程第四合同段单位工程施工组织设计2、清理坡面人工对坡面防护区域的浮土及浮石进行清除；3、放线测量确定锚杆孔位放线测量确定锚杆孔位（根据地形条件，孔间距可有0.3m的调整量），并在每一孔位处凿一定深度不小于锚杆外露环套长度的凹坑，一般口径20cm,深20cm；4、钻孔⑴锚孔钻进：成孔匀速钻进，严格控制钻孔速度，以防止钻孔弯曲和变形，钻进达到设计深度后，不停钻，在停止进尺的情况下，稳钻1-2分钟；⑵造孔精度要求①孔径误差：造孔孔径大于90mm；②孔深：锚孔设计深度2.3-3.3米；③当受凿岩设备限制时，构成每根锚杆的两股钢绳可分别锚入两个孔径不小于φ35mm的锚孔内，形成人字形锚杆，两股钢绳间夹角为15°～30°，以达到同样的锚固效果。5、钢绳锚杆制作...
