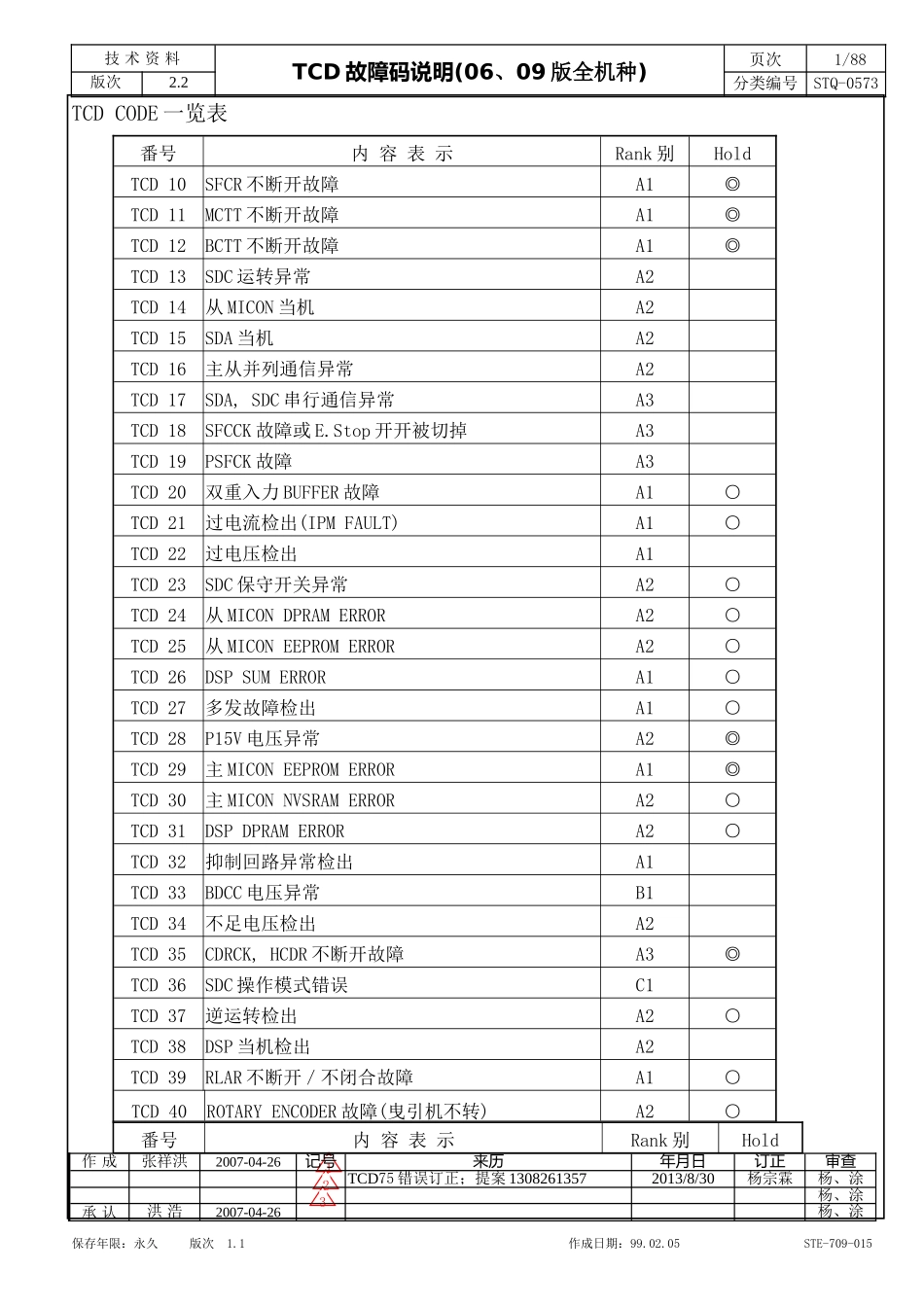

技术资料TCD故障码说明(06、09版全机种)页次1/88版次2.2分类编号STQ-0573123TCDCODE一览表番号内容表示Rank别Hold作成张祥洪2007-04-26记号来历年月日订正审查TCD75错误订正；提案13082613572013/8/30杨宗霖杨、涂杨、涂承认洪浩2007-04-26杨、涂保存年限：永久版次1.1作成日期：99.02.05STE-709-015番号内容表示Rank别HoldTCD10SFCR不断开故障A1◎TCD11MCTT不断开故障A1◎TCD12BCTT不断开故障A1◎TCD13SDC运转异常A2TCD14从MICON当机A2TCD15SDA当机A2TCD16主从并列通信异常A2TCD17SDA,SDC串行通信异常A3TCD18SFCCK故障或E.Stop开开被切掉A3TCD19PSFCK故障A3TCD20双重入力BUFFER故障A1○TCD21过电流检出(IPMFAULT)A1○TCD22过电压检出A1TCD23SDC保守开关异常A2○TCD24从MICONDPRAMERRORA2○TCD25从MICONEEPROMERRORA2○TCD26DSPSUMERRORA1○TCD27多发故障检出A1○TCD28P15V电压异常A2◎TCD29主MICONEEPROMERRORA1◎TCD30主MICONNVSRAMERRORA2○TCD31DSPDPRAMERRORA2○TCD32抑制回路异常检出A1TCD33BDCC电压异常B1TCD34不足电压检出A2TCD35CDRCK,HCDR不断开故障A3◎TCD36SDC操作模式错误C1TCD37逆运转检出A2○TCD38DSP当机检出A2TCD39RLAR不断开／不闭合故障A1○TCD40ROTARYENCODER故障(曳引机不转)A2○技术资料TCD故障码说明(06、09版全机种)页次2/88版次2.2分类编号STQ-0573番号内容表示Rank别HoldTCD70共享RAMERRORA2○TCD71主MICON当机A2○TCD72从MICON当机八次检出A2○TCD73LEVPOSI不断开故障(启动时曳引轮空转)A1◎TCD74救出运转多发A2○TCD75POWERMODULE过热B2TCD76微速运转时间异常C1TCD77门机马达过热C1TCD78门机异常A2TCD79Rctt不断开／不闭合故障C1TCD80DUPLEX通讯异常(取消)ETCD81再平层用光电POSI不闭合故障ETCD82再平层用光电POSI不断开故障ETCD83TCD84OLSON故障C2TCD85CLSON故障C2TCD86开门动作不正常检知ETCD87关门动作不正常检知C2TCD88停电检知ETCD89严重的抱闸故障A1◎TCD90轻微的抱闸故障ETCD91DZPOSI不闭合故障(千鸟,Through)C1TCD92DZPOSI不断开故障(千鸟,Through)C1TCD93管制调试码输入错误ETCD94抱闸故障的详细代码（非故障，参见TCD89/90）TCD95最终故障目的阶TCD96最终故障电梯位置TCD97电梯故障最终速度TCD98救出运转总回数TCD99最终之主TCD◎：故障排除，主电源开关切OFF-ON后，操作MODE2清除TCD，方能恢复运转。保存年限：永久版次1.1作成日期：99.02.05STE-709-015C1C1技术资料TCD故障码说明(06、09版全机种)页次3/88版次2.2分类编号STQ-0573○：故障排除，操作MODE2清除TCD或主电源开关切OFF-ON后，方能恢复运转。TCD故障等级内容HOLD10A1SFCR不断开故障◎检出目的SFCRRelay应OFF而未OFF时，表示SFCRRelayON故障，电梯应立即紧急停止，防止制御系统的信赖性低下。检出条件无人叫车三分钟后，主Micon透过MYSFCR出力Buffer控制SFCRRelayOFF-ON一次，并侦测MYSFCR及SYSFCR入力Buffer信号，来判定SFCRRelay是否正常动作。也就是当MYSFCR出力BufferOFF，而MXSFCCK及SXSFCCK入力Buffer未在200ms内OFF，则检出异常。复归方式故障排除，FFB切OFF-ON后，操作MODE2清除TCD，方能恢复运转。保存年限：永久版次1.1作成日期：99.02.05STE-709-015技术资料TCD故障码说明(06、09版全机种)页次4/88版次2.2分类编号STQ-0573调查项目：1.入力Buffer有无ON故障Check：主MXSFCCK($CA01)、从SXSFCCK($CD21)其Data是否随着SFCRRelay之ON-OFF同步动作。※MXSFCCK($CA01)、从SXSFCCK($CD21)皆操作MODE22观察。2.SFCRRelay的LEDCheck：(1)SFCRRelayON时，50BLED亮。(2)SFCRRelayOFF时，50BLED灭。3.SFCRRelay状态Check：SFCRRelay卡住，接点曲折、熔着，配线短路等确认。4.MPUGBPCB与FIOGBPCB之间排线；MUD及FODConnect有无接触不良Check。5.FIOGBPCB更换第1项或第2项有状况，而第4项良好时，表示FIOGB力Buffer不良，更换FIOGBPCB。6.MPUGBPCB更换更换FIOGBPCB后，仍有异常发生，表示MPUGBPCB不良，更换MPUGBPCB。TCD故障等级内容HOLD11A1MCTT不断开故障◎检出目的MCTT主接触器应OFF而未OFF时，表示MCTT主接触器ON故障，电梯应立即紧急停止，防止制御系统的信赖性低下。检出条...
