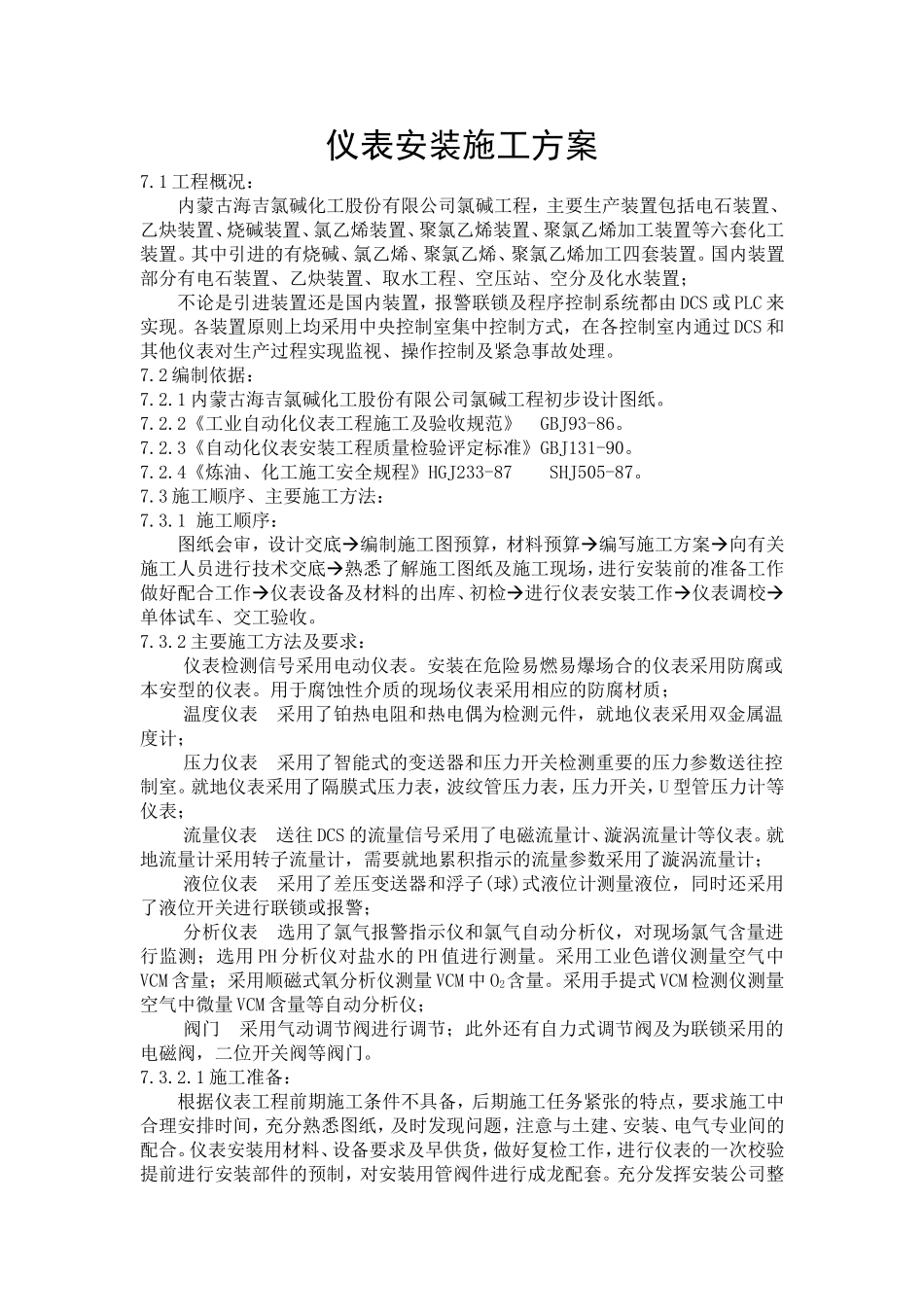

仪表安装施工方案7.1工程概况：内蒙古海吉氯碱化工股份有限公司氯碱工程，主要生产装置包括电石装置、乙炔装置、烧碱装置、氯乙烯装置、聚氯乙烯装置、聚氯乙烯加工装置等六套化工装置。其中引进的有烧碱、氯乙烯、聚氯乙烯、聚氯乙烯加工四套装置。国内装置部分有电石装置、乙炔装置、取水工程、空压站、空分及化水装置；不论是引进装置还是国内装置，报警联锁及程序控制系统都由DCS或PLC来实现。各装置原则上均采用中央控制室集中控制方式，在各控制室内通过DCS和其他仪表对生产过程实现监视、操作控制及紧急事故处理。7.2编制依据：7.2.1内蒙古海吉氯碱化工股份有限公司氯碱工程初步设计图纸。7.2.2《工业自动化仪表工程施工及验收规范》GBJ93-86。7.2.3《自动化仪表安装工程质量检验评定标准》GBJ131-90。7.2.4《炼油、化工施工安全规程》HGJ233-87SHJ505-87。7.3施工顺序、主要施工方法：7.3.1施工顺序：图纸会审，设计交底编制施工图预算，材料预算编写施工方案向有关施工人员进行技术交底熟悉了解施工图纸及施工现场，进行安装前的准备工作做好配合工作仪表设备及材料的出库、初检进行仪表安装工作仪表调校单体试车、交工验收。7.3.2主要施工方法及要求：仪表检测信号采用电动仪表。安装在危险易燃易爆场合的仪表采用防腐或本安型的仪表。用于腐蚀性介质的现场仪表采用相应的防腐材质；温度仪表采用了铂热电阻和热电偶为检测元件，就地仪表采用双金属温度计；压力仪表采用了智能式的变送器和压力开关检测重要的压力参数送往控制室。就地仪表采用了隔膜式压力表，波纹管压力表，压力开关，U型管压力计等仪表；流量仪表送往DCS的流量信号采用了电磁流量计、漩涡流量计等仪表。就地流量计采用转子流量计，需要就地累积指示的流量参数采用了漩涡流量计；液位仪表采用了差压变送器和浮子(球)式液位计测量液位，同时还采用了液位开关进行联锁或报警；分析仪表选用了氯气报警指示仪和氯气自动分析仪，对现场氯气含量进行监测；选用PH分析仪对盐水的PH值进行测量。采用工业色谱仪测量空气中VCM含量；采用顺磁式氧分析仪测量VCM中O2含量。采用手提式VCM检测仪测量空气中微量VCM含量等自动分析仪；阀门采用气动调节阀进行调节；此外还有自力式调节阀及为联锁采用的电磁阀，二位开关阀等阀门。7.3.2.1施工准备：根据仪表工程前期施工条件不具备，后期施工任务紧张的特点，要求施工中合理安排时间，充分熟悉图纸，及时发现问题，注意与土建、安装、电气专业间的配合。仪表安装用材料、设备要求及早供货，做好复检工作，进行仪表的一次校验提前进行安装部件的预制，对安装用管阀件进行成龙配套。充分发挥安装公司整体优势，电仪专业相互协调，共同完成电仪施工任务。7.3.2.2取源部件安装：一次部件的安装要求仪表施工人员及时配合工艺，不得遗漏。安装位置应根据流程图及施工规范的注意事项来确定，并满足便于观察和操作维修方便，无振动，且介质流束稳定的原则进行；施工中要求仪表取源部件、压力管线等的焊接，均要求由专职合格焊工进行焊接。仪表施工人员不允许在工艺管线，设备上随意开孔、焊接支架等。各安装部件在安装之前均要严格核对材质、规格、型号使之符合设计图纸要求，取源点的位置要合理。取源部件应离开焊缝100mm以上，离开法兰300mm以上。同一管线上的两个取源部件其间距应不小于150mm，流量仪表的一次部件安装要保证前后直管段前10D后5D的要求；温度、流量、压力、物位、分析等各仪表取源点的安装均要符合仪表规范要求7.3.2.3仪表设备出库存放：仪表设备出库后，存放在专用仪表间，要求附件、备件、说明书、合格证齐全，外观检查良好，一次校验合格方可使用。7.3.2.4仪表设备的安装：热电偶或热电阻安装在易受被测介质强烈冲击的地方，以及当水平安装时其插入深度大于1米或被测温度大于700℃时,应采取防弯曲措施。表面温度计的感温面应与被测表面紧密接触，固定牢固；变送器的安装标高一般为离地1.2m(或按图纸设计要求)。就地安装的压力表不应固定在振动较大的工艺设备或管道上；转子流量计安装要呈垂直状态，且上游测直管段不小于5倍工艺管道内径.其前...
