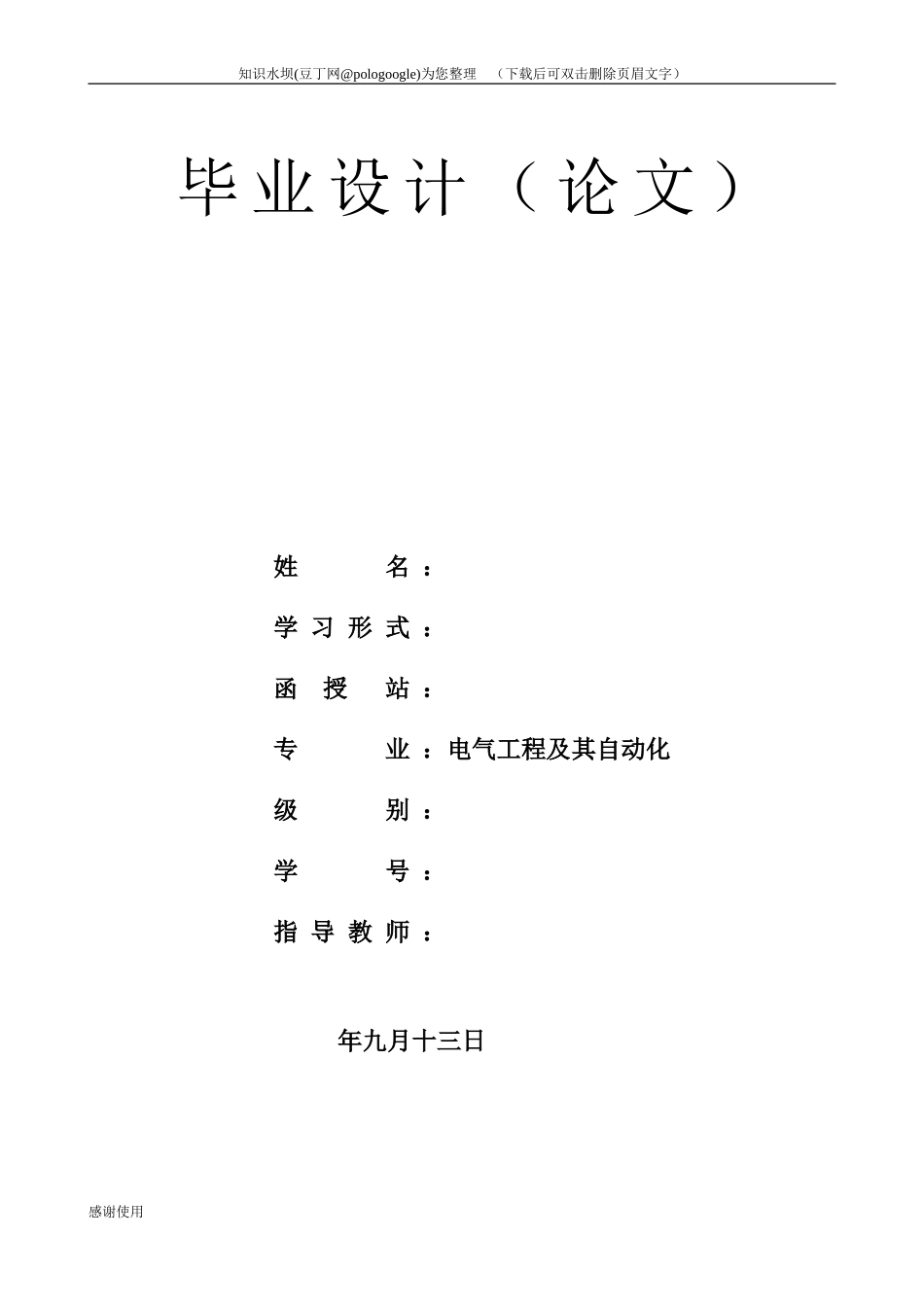

知识水坝(豆丁网@pologoogle)为您整理（下载后可双击删除页眉文字）毕业设计（论文）姓名：学习形式：函授站：专业：电气工程及其自动化级别：学号：指导教师：年九月十三日感谢使用-1-大学成人高等教育毕业设计（论文）任务书设计（论文）题目：工厂35kV总降压变电所设计学生姓名：学号：专业年级：学习形式：毕业设计（论文）内容：一、高压供电系统设计（根据供电部门提供的资料，选择本厂最优供电电压等级）二、总降压变电所设计1、主接线设计2、短路电流计算3、主要电器设备选择4、主要设备（主变压器）继电保护设计5、配电装置设计6、防雷接地设计（只要求方案）三、设计成果1、设计说明书2、设计图纸二张（1）总降压变电站电气主接线图（2）主变压器继电保护展开图专题（子课题）题目：内容：-2-设计（论文）指导教师：（签字）主管教学院长：（签字）2005年9月13日设计任务书某××厂总降压变电所及配电系统设计一、基础资料1、全厂用电设备情况〈1〉负荷大小用电设备总安装容量：6630kW计算负荷（10kV侧）有功：4522kW无功：1405kVar各车间负荷统计见表8—1-3-〈2〉负荷类型本厂绝大部分用电设备均属长期连续负荷，要求不间断供电。停电时间超过两分钟将造成产品报废；停电时间超过半小时，主要设备，电炉将会损坏；全厂停电将造成严重经济损失，故主要车间及辅助设施均为I类负荷。(3)本厂为三班工作制，全年工作时数8760小时，最大负荷利用小时数5600小时。〈3〉全厂负荷分布，见厂区平面布置图。（图8—1）表8—1全厂各车间负荷统计表序号车间名称负荷类型计算负荷Pjs(kW)Qjs(kVar)Sjs(kVA)123456789空气压缩车间熔制成型（模具）车间熔制成型（熔制）车间后加工（磨抛）车间后加工（封接）车间配料车间锅炉房厂区其它负荷（一）厂区其它负荷（二）共计同时系数全厂计算负荷IIIIIIIII-IIIII-III78056059065056036042040044047600.95452218015017022015010011016820014480.97140580058061468658037443443448349854735.242、电源情况〈1〉工作电源本厂拟由距其5公里处的A变电站接一回架空线路供电，A变电站-4-110kV母线短路容量为1918MVA，基准容量为1000MVA，A变电站安装两台SFSLZ1—31500kVA／110kV三圈变压器，其短路电压U高—中=10.5%，U高—低=17%，U低—中=6%。详见电力系统与本厂联接图（图8—2）。图8—1厂区平面布置示意图8—2电力系统与本厂联接示意图供电电压等级，由用户选用35kV或10kV的一种电压供电。最大运行方式：按A变电站两台变压器并列运行考虑。最小运行方式：按A变电站两台变压器分列运行考虑。〈2〉备用电源拟由B变电站接一回架空线作为备用电源。系统要求，只有在工作电源停电时，才允许备用电源供电。〈3〉功率因数供电部门对本厂功率因数要求值为：当以35kV供电时，cosφ=0.9当以10kV供电时，cosφ=0.95〈4〉电价供电局实行两部电价。基本电价：按变压器安装容量每1千伏安每月4元计费。-5-电度电价：35kVβ=0.05元／kWh10kVβ=0.06元／kWh〈5〉线路的功率损失在发电厂引起的附加投资按每千瓦1000元。前言电力工业对我国社会主义建设、工农业生产和人民生活影响很大，因此，提高电力系统运行的可靠性，保证安全供电是从事电力设计的重要任务。电气设备除要承受正常工作电压、电流外，还要承受异常和故障情况下的过电压、大电流的冲击。电力系统在运行中可能发生各种故障或出现各种不正常运行状态，从而在电力系统中引发事故，故障一旦发生，能迅速而有选择性切除故障单元，是保证电力系统安全经济运行的有效方法之一。本次设计是在学习《电力系统分析》、《电力系统继电保护》、《发电厂电气部分》、《电力系统自动装置原理》等专业学科的基础上，结合实际对35kV变电站电气部分供电方案进行经济性、可靠性的综合比较，着重对电气主接线的选择、短路电流的计算、设备的选型及保护配置、-6-原理、整定计算进行阐述，掌握一次设备选择、了解地方变电站接线方式以及绘制变电站的主接线图、保护回路二次接线等，本次设计也旨在加强和提高电力系统一次设备的运行和技术管理水平，我通过对三年学习进行总结和应用，在本次设计中找到一个理论联系实际的切...
