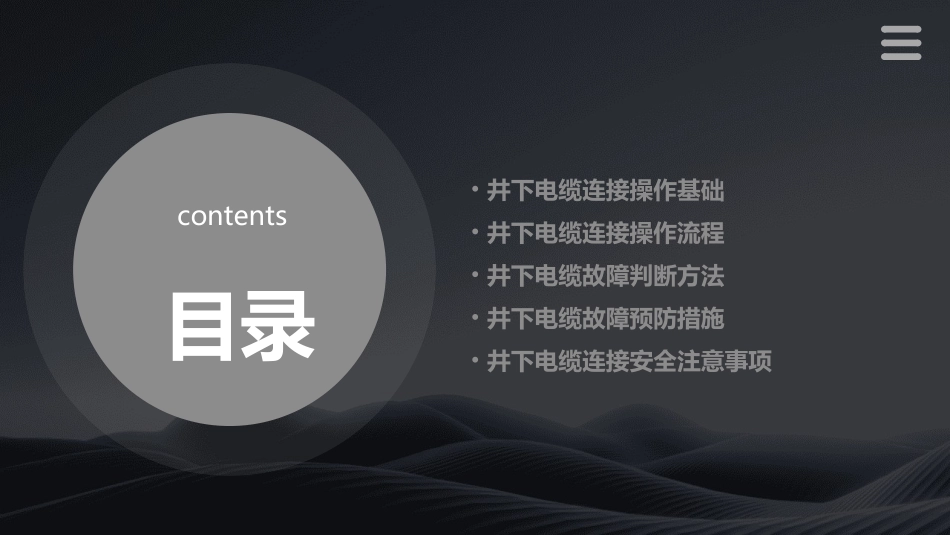

井下电缆连接操作与故障判断课件目录contents•井下电缆连接操作基础•井下电缆连接操作流程•井下电缆故障判断方法•井下电缆故障预防措施•井下电缆连接安全注意事项井下电缆连接操作基础01包括橡套电缆、铠装电缆、塑料电缆等，根据井下环境和设备需求选择合适的电缆类型。电缆类型考虑电缆的耐压等级、截面大小、工作环境温度等因素，以确保电缆能够安全、稳定地传输电力和信号。选择依据电缆类型与选择通过压接钳将电缆线芯压接在一起，适用于不同截面和芯数的电缆线芯连接。压接方式焊接方式螺丝连接通过电烙铁或火焰焊接将电缆线芯焊接在一起，适用于需要高强度连接的情况。通过螺丝将电缆线芯固定在一起，适用于需要经常拆卸和维修的情况。030201电缆连接方式电缆连接工具与材料压接钳用于压接电缆线芯，是井下电缆连接操作中必不可少的工具之一。电烙铁用于焊接电缆线芯，需要注意安全使用和保养。螺丝、螺母、垫圈等用于固定电缆线芯，需要根据实际情况选择合适的规格和材质。井下电缆连接操作流程02准备所需工具，如电缆夹、电缆卡子、电缆剪刀、电缆剥线器等。准备工具检查电缆的型号、规格是否符合要求，有无破损或老化现象。检查电缆根据实际情况确定电缆的连接方式，如直连、T型连接、分支连接等。确定连接方式准备工作根据实际需要确定电缆的敷设路径，确保路径安全、合理。确定电缆路径按照确定的路径进行电缆敷设，注意避免电缆受到机械损伤或过度弯曲。敷设电缆在电缆敷设过程中及时进行固定，防止电缆松动或移位。固定电缆电缆敷设连接导线根据连接方式将导线进行直连、T型连接或分支连接，确保连接牢固、接触良好。剥开电缆外护套使用电缆剥线器将电缆外护套剥开，露出内部的导线。固定连接将连接好的电缆固定在指定的位置，确保连接部分不受外力影响。电缆连接固定检查电缆连接部分的外观，确保没有损伤或松动现象。检查外观使用绝缘电阻表测量电缆的绝缘电阻，确保绝缘性能良好。测量绝缘电阻进行通电测试，检查电缆连接是否正常工作，无短路、断路等现象。通电测试验收检测井下电缆故障判断方法03识别电流突然增大、电压降低的现象，可能是由于电缆绝缘层损坏或过载引起。短路故障识别电路不通、电流为零的现象，可能是由于电缆断裂、连接点接触不良等原因。断路故障识别接地电阻值超过规定范围的现象，可能是由于电缆绝缘层损坏、潮湿环境等因素造成。接地故障识别绝缘电阻值下降到规定值以下的现象，可能是由于电缆老化、过电压等原因引起。高阻故障故障类型识别电桥法脉冲反射法音频感应法示踪线法故障定位技术01020304利用电桥平衡原理，通过测量电缆线路的长度和电阻值，定位故障点。通过向电缆发送脉冲信号，观察脉冲在电缆中的传播和反射情况，定位故障点。通过向电缆发送音频信号，利用音频感应原理，定位故障点。在电缆中加入示踪线，利用示踪线的信号，定位故障点。故障原因分析由于施工不当或外力作用导致电缆断裂或损伤。由于长时间运行或过电压等原因导致电缆绝缘层老化。在潮湿环境中运行电缆，容易受潮和腐蚀，导致绝缘性能下降。电缆过载运行会导致温度升高，加速绝缘层老化，甚至引起火灾。机械损伤绝缘老化潮湿环境过载运行井下电缆故障预防措施04定期对井下电缆进行外观检查，确保没有破损或老化现象。使用专业工具对电缆进行电气性能测试，如绝缘电阻、耐压试验等，确保电缆性能正常。定期清理电缆表面，防止积尘和污垢影响电缆性能。定期检查维护使用符合标准的连接器，确保连接牢固、接触良好，防止出现接触不良或短路等问题。对于重要设备或关键部位，建议使用铠装电缆或加强绝缘层的电缆，提高电缆的防护能力。选择具有优良电气性能和机械性能的电缆，如耐压、耐腐蚀、耐磨损等。使用高质量电缆与连接器提高操作人员技能水平对操作人员进行专业培训，确保他们掌握正确的电缆连接和故障判断技能。定期组织操作人员交流经验，提高他们对井下电缆故障的敏感度和处理能力。建立完善的操作规程和安全制度，规范操作人员的行为，防止因操作不当导致电缆故障。井下电缆连接安全注意事项05操作前必须进行安全检查，确保工作区域没有安全隐...
