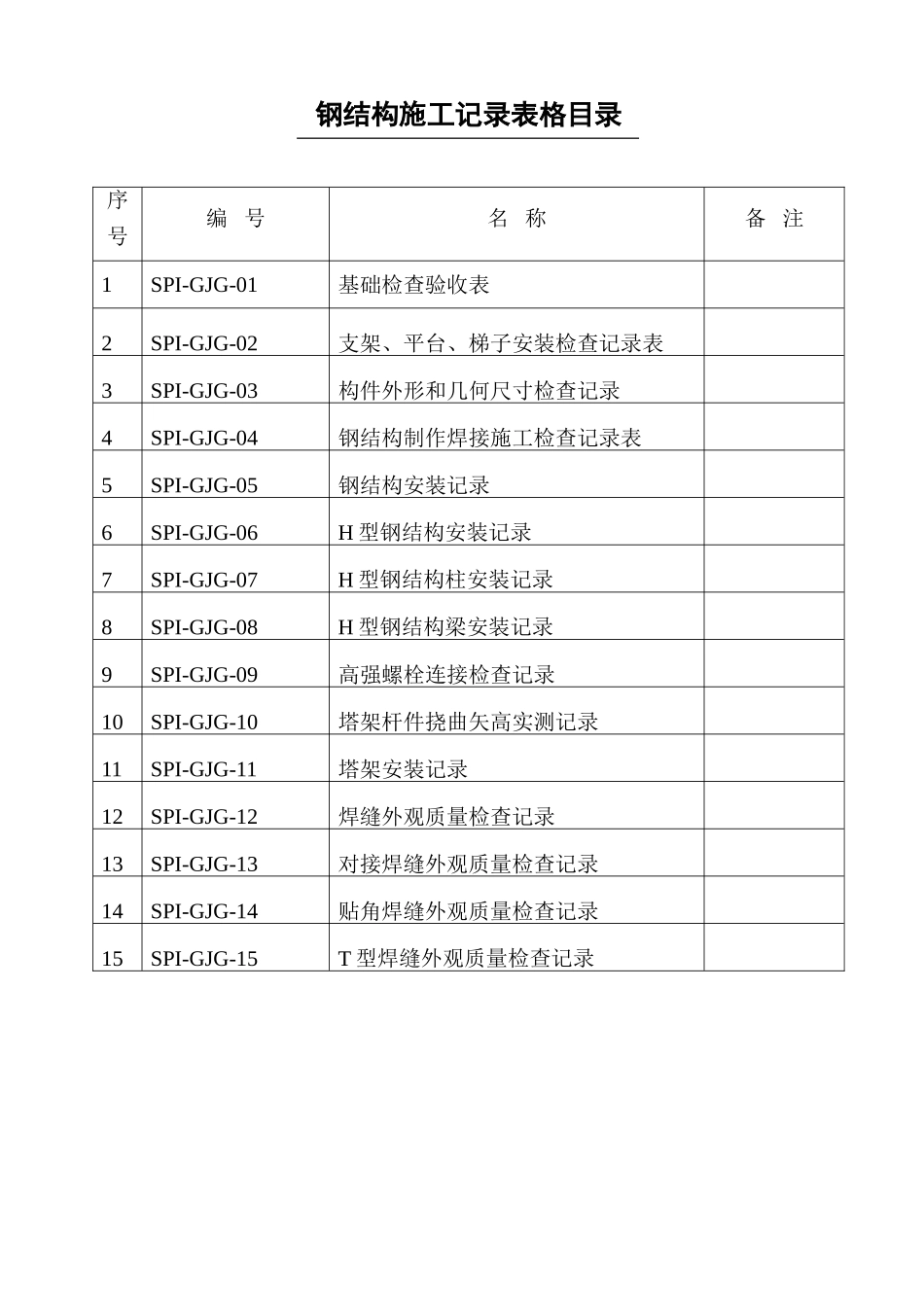

钢结构施工记录表格目录序号编号名称备注1SPI-GJG-01基础检查验收表2SPI-GJG-02支架、平台、梯子安装检查记录表3SPI-GJG-03构件外形和几何尺寸检查记录4SPI-GJG-04钢结构制作焊接施工检查记录表5SPI-GJG-05钢结构安装记录6SPI-GJG-06H型钢结构安装记录7SPI-GJG-07H型钢结构柱安装记录8SPI-GJG-08H型钢结构梁安装记录9SPI-GJG-09高强螺栓连接检查记录10SPI-GJG-10塔架杆件挠曲矢高实测记录11SPI-GJG-11塔架安装记录12SPI-GJG-12焊缝外观质量检查记录13SPI-GJG-13对接焊缝外观质量检查记录14SPI-GJG-14贴角焊缝外观质量检查记录15SPI-GJG-15T型焊缝外观质量检查记录上海石化安装检修工程公司基础检查验收表SPI-GJG-1单位工程分部分项工程名称设备编号施工单位施工规范标准基准线的位置标高纵向横向序号项目允许差实际超差范围的各点记录(2)1座标(纵、横轴线)±202各不同面标高+0-103平面外形尺寸凸台上外形尺寸凹穴尺寸±20-20+204平面平整度每米全长5105垂直度每米全高5206标高予埋板水平度中心位置7予埋地脚螺栓标高（顶端）中心距+20-0±28予留地脚螺栓孔中心位置深度孔壁深度±10+20-0109予埋活动地脚螺栓馏板标高中心位置平整度(带槽的)平整度(带螺孔的)+20-0±552建设单位：质量检查员：技术负责人：施工班(组)长：年月日上海石化安装检修工程公司支架、平台、梯子安装检查记录表SPI-GJG-02工程名称所属设备名称规格施工图号施工规范标准序号检查项目允差值（mm）实测值（mm）附图及说明1支柱中心位置纵向横向立柱垂直度横梁上表面标高横梁侧向弯曲2平台标高支柱垂直度横梁水平度3梯子梯子中心线位移直梯垂直度4栏杆5油漆质量检查员：技术负责人：施工班（组）长：年月日上海石化安装检修工程公司构件外形和几何尺寸检查记录SPI-GJG-03工程名称分部分项工程名称制造单位施工规范标准图号构件名称规格及长度（mm）长度偏差（mm）挠曲矢高（mm）扭曲（）翼缘板水平度（mm）腹板中心线偏移（mm）腹板局部不平度（mm）牛腿及连接件偏差（mm）柱底板翘曲（）底座板中心偏移（mm）质量检查员：技术负责人：施工班（组）长：年月日上海石化安装检修工程公司钢结构制作焊接施工检验记录表SPI-GJG-03工程名称分部分项工程名称制造单位施工规范标准图号序号焊工代号母材材质焊缝等级焊接材料焊后检查焊缝评定结果备注初层填充层外观质量无损检查方法报告号质量检查员：技术负责人：施工班（组）长：年月日上海石化安装检修工程公司钢结构安装记录SPI-GJG-05工程名称分部分项工程名称图号施工日期年月施工规范标准检测项目允差（毫米）各检查点偏差（毫米）12345678平均值柱子柱基标高柱轴线垂直度轴线对行列之轴线偏差相邻柱间牛腿顶面高弯曲度桁架或屋架中心线与支撑面轴线垂直度侧面弯曲檩条间距吊车梁或轨道轨道中心线与吊车梁轴线偏差两柱间吊车梁顶面标高跨间任一截面跨距竖向垂直度简图：质量检查员：技术负责人：施工班（组）长：年月日上海石化安装检修工程公司H型钢结构安装记录SPI-GJG-06工程名称分部分项工程名称单位工程施工单位施工图号施工日期施工规范标准名称编号安装偏差（mm）备注标高中心线或中心位移垂直度水平度柱或梁间距对角线平面简图及设计允差：质量检查员：技术负责人：施工班（组）长：年月日上海石化安装检修工程公司H型钢结构柱安装记录SPI-GJG-07工程名称分部分项工程名称单位工程施工单位施工图号施工日期施工规范标准编号安装偏差值（mm）标高中心线垂直度柱间距离对角线平面简图及设计允差：质量检查员：技术负责人：施工班（组）长：年月日上海石化安装检修工程公司H型钢结构梁安装记录SPI-GJG-08工程名称分部分项工程名称单位工程施工单位施工图号施工日期施工规范标准编号安装偏差值（mm）标高水平度中心位移梁间距梁平面布置简图及设计允差：质量检查员：技术负责人：施工班（组）长：年月日上海石化安装检修工程公司高强螺栓连接检查记录SPI-GJG-09工程名称分部分项工程名称施工图号施工日期年月施工规范标准编号螺栓规格螺栓孔径（mm）扩孔数量（个）摩擦面处理方法摩擦系数抽检值终拧扭矩值（公斤力---米）备注：质量检查员：技术负责人：施工...
