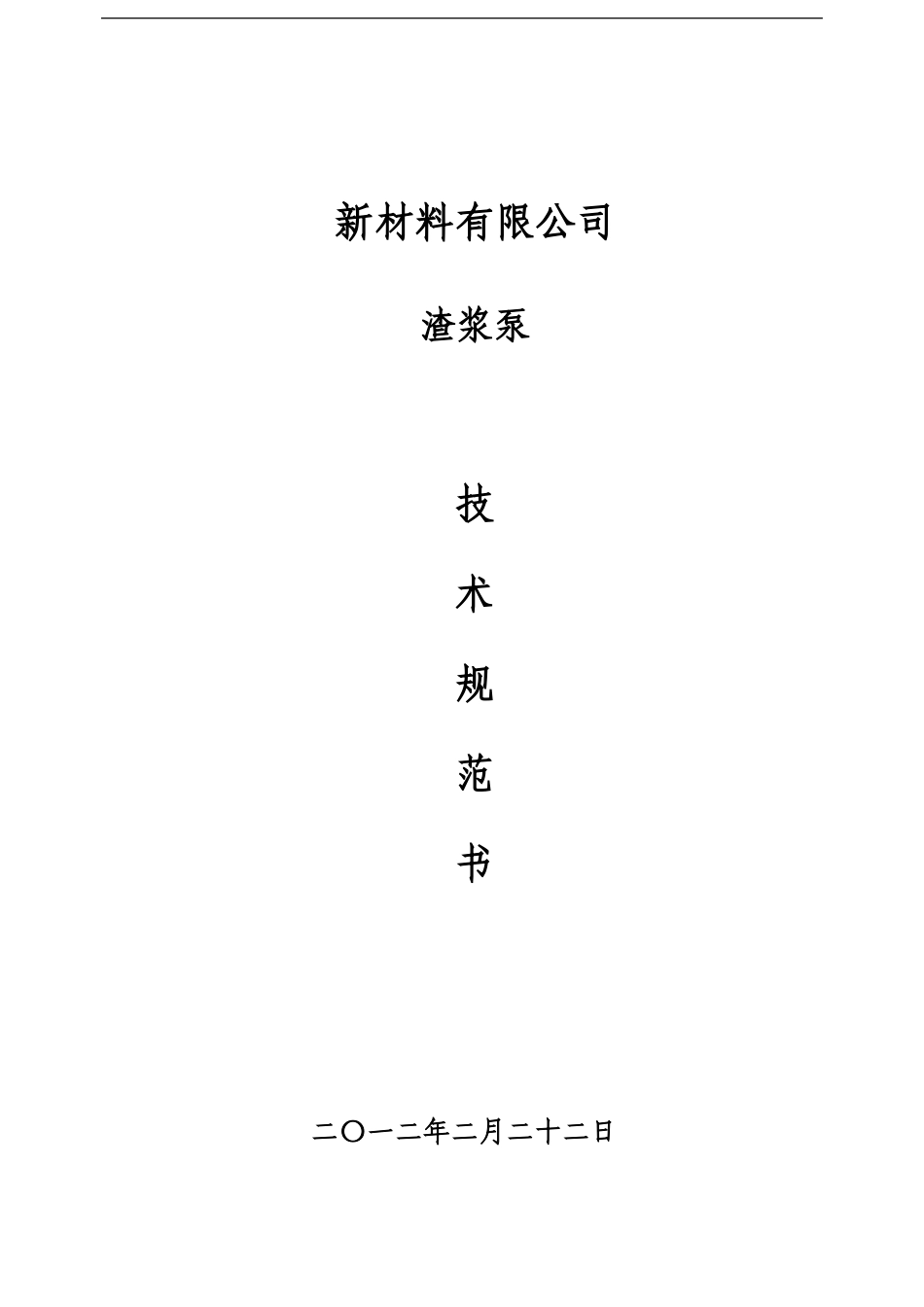

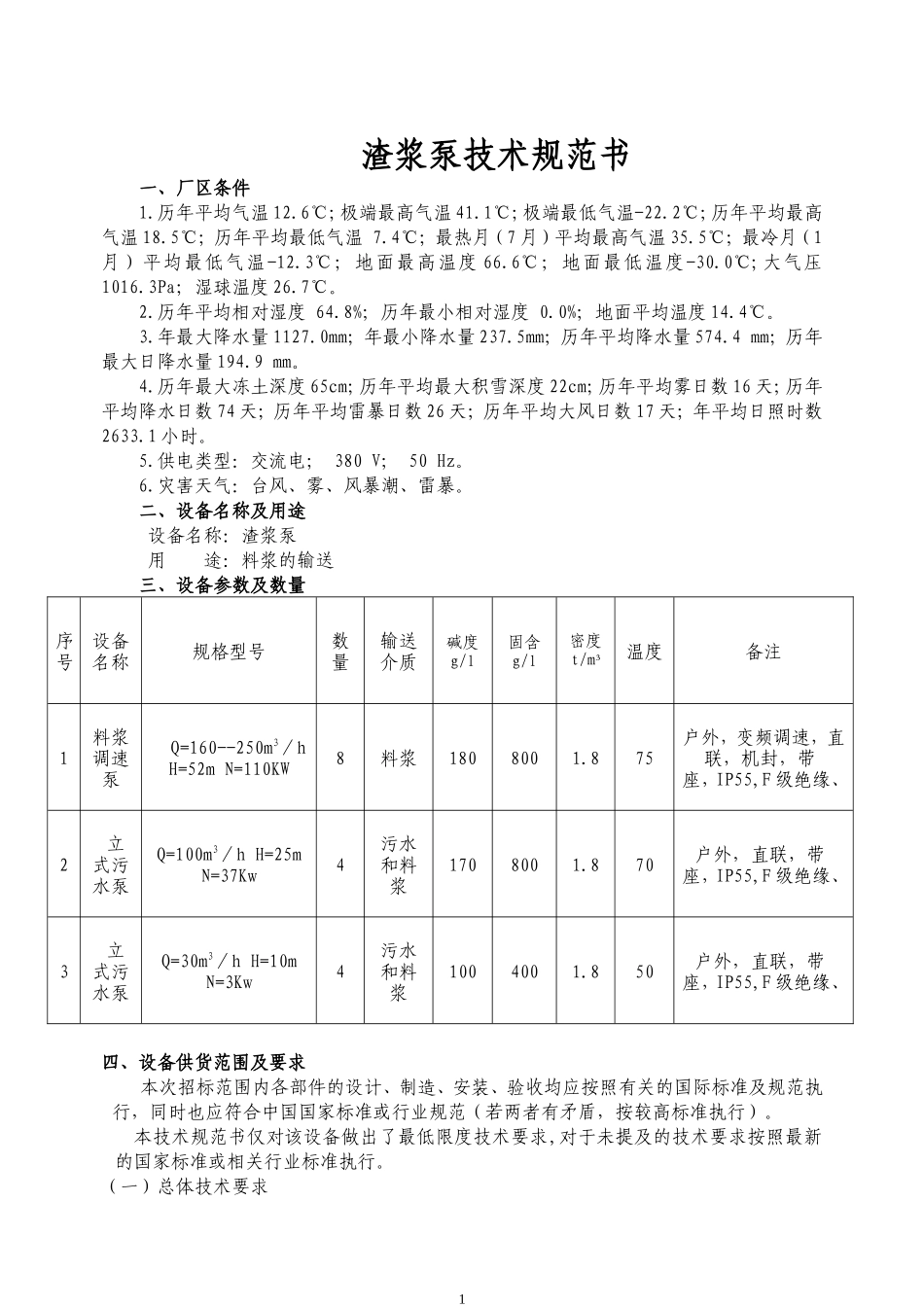

新材料有限公司渣浆泵技术规范书二〇一二年二月二十二日渣浆泵技术规范书一、厂区条件1.历年平均气温12.6℃；极端最高气温41.1℃；极端最低气温-22.2℃；历年平均最高气温18.5℃；历年平均最低气温7.4℃；最热月（7月）平均最高气温35.5℃；最冷月（1月）平均最低气温-12.3℃；地面最高温度66.6℃；地面最低温度-30.0℃;大气压1016.3Pa；湿球温度26.7℃。2.历年平均相对湿度64.8%；历年最小相对湿度0.0%；地面平均温度14.4℃。3.年最大降水量1127.0mm；年最小降水量237.5mm；历年平均降水量574.4mm；历年最大日降水量194.9mm。4.历年最大冻土深度65cm；历年平均最大积雪深度22cm；历年平均雾日数16天；历年平均降水日数74天；历年平均雷暴日数26天；历年平均大风日数17天；年平均日照时数2633.1小时。5.供电类型：交流电；380V；50Hz。6.灾害天气：台风、雾、风暴潮、雷暴。二、设备名称及用途设备名称：渣浆泵用途：料浆的输送三、设备参数及数量序号设备名称规格型号数量输送介质碱度g/l固含g/l密度t/m³温度备注1料浆调速泵Q=160--250m3／hH=52mN=110KW8料浆1808001.875户外，变频调速，直联，机封，带座，IP55,F级绝缘、2立式污水泵Q=100m3／hH=25mN=37Kw4污水和料浆1708001.870户外，直联，带座，IP55,F级绝缘、3立式污水泵Q=30m3／hH=10mN=3Kw4污水和料浆1004001.850户外，直联，带座，IP55,F级绝缘、四、设备供货范围及要求本次招标范围内各部件的设计、制造、安装、验收均应按照有关的国际标准及规范执行，同时也应符合中国国家标准或行业规范（若两者有矛盾，按较高标准执行）。本技术规范书仅对该设备做出了最低限度技术要求,对于未提及的技术要求按照最新的国家标准或相关行业标准执行。（一）总体技术要求11、投标方提供的设备应功能完整，技术先进，并能满足人身安全、维修方便和劳动保护条件。2、所有部件均应正确设计和制造，在正常工况条件下均能安全、经济、持续运行，无过度的应力、振动、温升、磨损、腐蚀、老化等其它问题，设备结构考虑方便日常维护（如加油、紧固等）的需要。3、设备零部件应采用先进、可靠的加工制造技术，应有良好的表面几何形状及合适的公差配合。4、易于磨损、腐蚀、老化或需要调整、检查和更换的部件应能比较方便地拆卸、更换和修理5、所有的材料及零部件（或元器件）应符合有关规范的要求，且应是新的和优质的，并能满足当地沿海地区环境条件的要求。6、外购配套件须选用优质、节能、先进的产品，并有生产许可证及产品检验合格证，严禁采用国家公布的淘汰产品。7、所使用的零件或组件应有良好的互换性。8、各转动件必须转动灵活，不得有卡阻现象。9、外露的转动部件应设置防护罩，且应便于拆卸，不得妨碍维修工作。10、润滑系统要可靠，设备可对多个工作点进行润滑，延长轴承的使用寿命，要求润滑部分密封良好，没有油脂渗漏现象。11、泵体各密封件密封良好，不存在漏料现象。出现渗漏情况，投标方无条件更换整机。12、投标方对外购的部件及材料进行检验，并对其质量、性能负责。13、设备及部件的噪声必须符合国家有关标准规定的要求。14、要求所供设备的工作方式为连续工作制。15、要求整机使用寿命大于20年。(二)具体技术要求室外安装：环境温度-20℃～+60℃。安装形式：卧式（料浆调速泵）、立式（污水泵）。驱动形式：电机直联。供货范围：每台包括：电机、泵、均配带底座且成套供货、进出口配对法兰及法兰连接螺栓、带基础地脚螺栓及安全罩（螺栓强度8.8级以上）。、1、电机：电机轴承采用哈、瓦、洛，电机线圈为铜芯。防护等级：IP55；绝缘等级：F级绝缘。防腐等级：户外防腐；全日制工作制。电机接线盒规格尺寸应适宜连接电源，要求接线时电缆弯曲不超过45度。电机厂家：佳木斯电机股份有限公司，上海上电，湘潭电机、生建电机。在正常安装条件下，在满负荷工作条件下可连续、平稳运行，电机温升在规定范围之内。2、底座：电机和泵底座为整体式底座（带电机和泵固定螺栓更换孔），用铸铁制作，厚度不小于10mm，必须满足使用要求，出现变形损坏投标方无条件换货。3、联轴器：联轴器采用铸铁材质、柱销直联，用先进、可靠的加工制...
