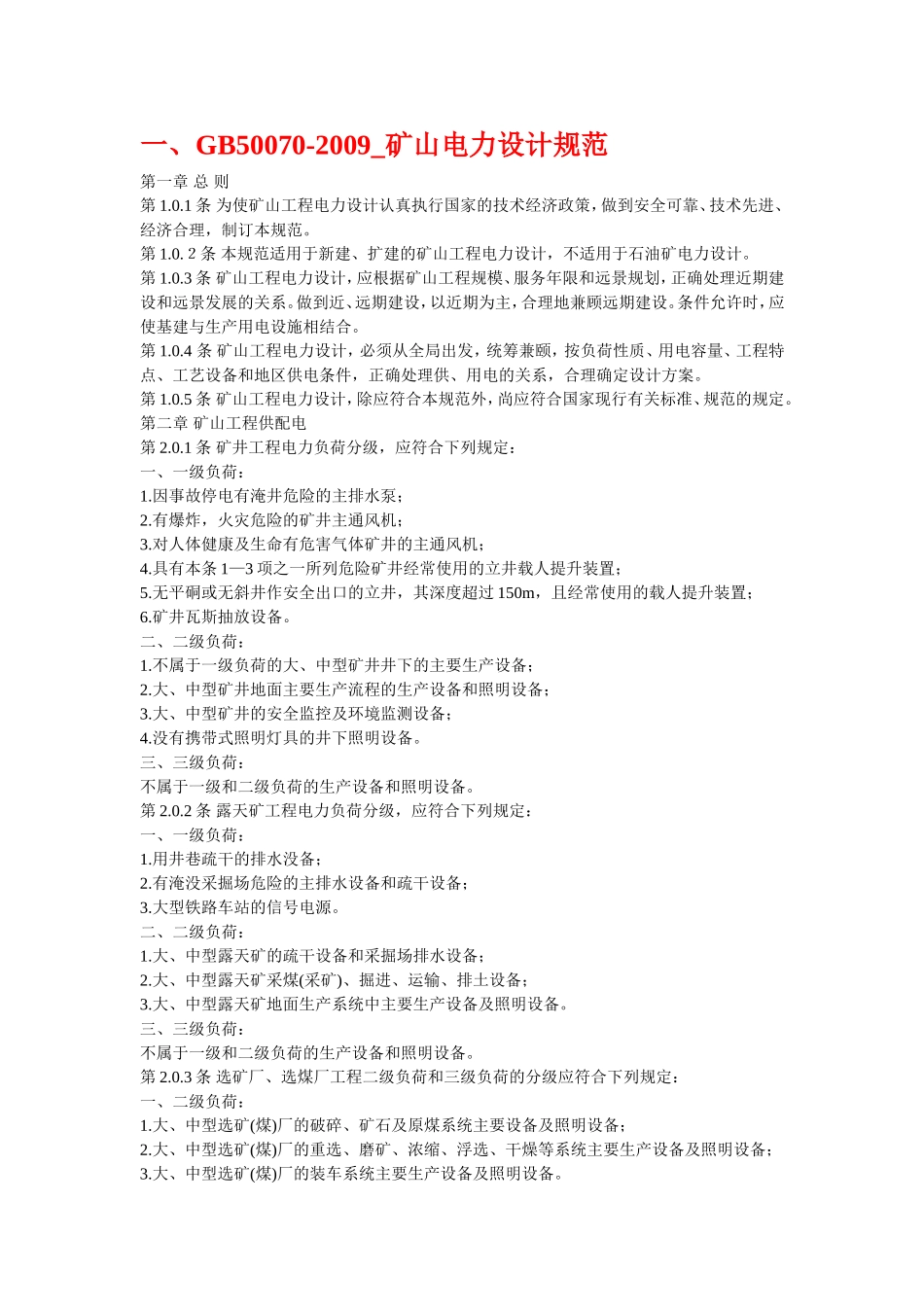

一、GB50070-2009_矿山电力设计规范第一章总则第1.0.1条为使矿山工程电力设计认真执行国家的技术经济政策，做到安全可靠、技术先进、经济合理，制订本规范。第1.0.２条本规范适用于新建、扩建的矿山工程电力设计，不适用于石油矿电力设计。第1.0.3条矿山工程电力设计，应根据矿山工程规模、服务年限和远景规划，正确处理近期建设和远景发展的关系。做到近、远期建设，以近期为主，合理地兼顾远期建设。条件允许时，应使基建与生产用电设施相结合。第1.0.4条矿山工程电力设计，必须从全局出发，统筹兼颐，按负荷性质、用电容量、工程特点、工艺设备和地区供电条件，正确处理供、用电的关系，合理确定设计方案。第1.0.5条矿山工程电力设计，除应符合本规范外，尚应符合国家现行有关标准、规范的规定。第二章矿山工程供配电第2.0.1条矿井工程电力负荷分级，应符合下列规定：一、一级负荷：1.因事故停电有淹井危险的主排水泵；2.有爆炸，火灾危险的矿井主通风机；3.对人体健康及生命有危害气体矿井的主通风机；4.具有本条1—3项之一所列危险矿井经常使用的立井载人提升装置；5.无平硐或无斜井作安全出口的立井，其深度超过150m，且经常使用的载人提升装置；6.矿井瓦斯抽放设备。二、二级负荷：1.不属于一级负荷的大、中型矿井井下的主要生产设备；2.大、中型矿井地面主要生产流程的生产设备和照明设备；3.大、中型矿井的安全监控及环境监测设备；4.没有携带式照明灯具的井下照明设备。三、三级负荷：不属于一级和二级负荷的生产设备和照明设备。第2.0.2条露天矿工程电力负荷分级，应符合下列规定：一、一级负荷：1.用井巷疏干的排水没备；2.有淹没采掘场危险的主排水设备和疏干设备；3.大型铁路车站的信号电源。二、二级负荷：1.大、中型露天矿的疏干设备和采掘场排水设备；2.大、中型露天矿采煤(采矿)、掘进、运输、排土设备；3.大、中型露天矿地面生产系统中主要生产设备及照明设备。三、三级负荷：不属于一级和二级负荷的生产设备和照明设备。第2.0.3条选矿厂、选煤厂工程二级负荷和三级负荷的分级应符合下列规定：一、二级负荷：1.大、中型选矿(煤)厂的破碎、矿石及原煤系统主要设备及照明设备；2.大、中型选矿(煤)厂的重选、磨矿、浓缩、浮选、干燥等系统主要生产设备及照明设备；3.大、中型选矿(煤)厂的装车系统主要生产设备及照明设备。二、三级负荷：不属于二级负荷的生产设备和照明设备。第2.0.4条矿山工程供电电源，应符合下列规定；一、矿山工程的一级负荷应由两个电源供电，且两个电源间允许无联系和有联系，当两个电源有联系时，应同时符合下列规定：1.当发生任何一种故障时，两个电源的任何部分应不致同时受到损坏；2.当发生任何一种故障且保护装置动作正常时，应有一回电源不中断供电；当发生任何一种故障且主保护装置失灵，以致两电源均中断供电后，应能在有人值班的处所完成各种必要的操作，迅速恢复一个电源的供电。二、矿山工程的二级负荷宜由两回电源供电：无一级负荷的小型矿山工程，可由专用的一回电源供电。三、采用两回及两回以上供电线路时，当任一回线路停止运行时，其余回路的供电能力应能担负煤矿矿井的全部用电负荷；露天矿和其它矿山工程的供电能力应能承担一级和二级用电负荷。第2.0.5条矿山工程供电电源应取自矿区变电所(总降压变电所)或当地电力系统变电站。第2.0.6条矿区自营电厂或矿井热电车间的设置，应经技术经济比较确定，并均应分别符合下列条件之一：一、符合国家产业政策、煤电联营方针政策，技术可靠，经济合理；二、矿山工程所在地区远离电力系统，难以取得电源；三、当地电网只有一个电源，难以从电网取得第二电源；四、符合充分利用低热值燃料，实现热电联供、煤炭综合利用、环境保护等要求。第2.0.7条矿山工程的供电电压应采用35kV、60kV和110kV；当矿山工程用电负荷较小，经技术经济比较合理时，可采用6kV和lOkV。第2.0.8条矿山工程地面主变电所主变压器台数的确定，应符合下列规定：一、供给一级负荷，当两个电源均需经主变压器变压时，不应少于2台；二、无一级负荷或虽有一级负荷但备用电源不需经变压器变压时，大、中型矿山工程宜采...
