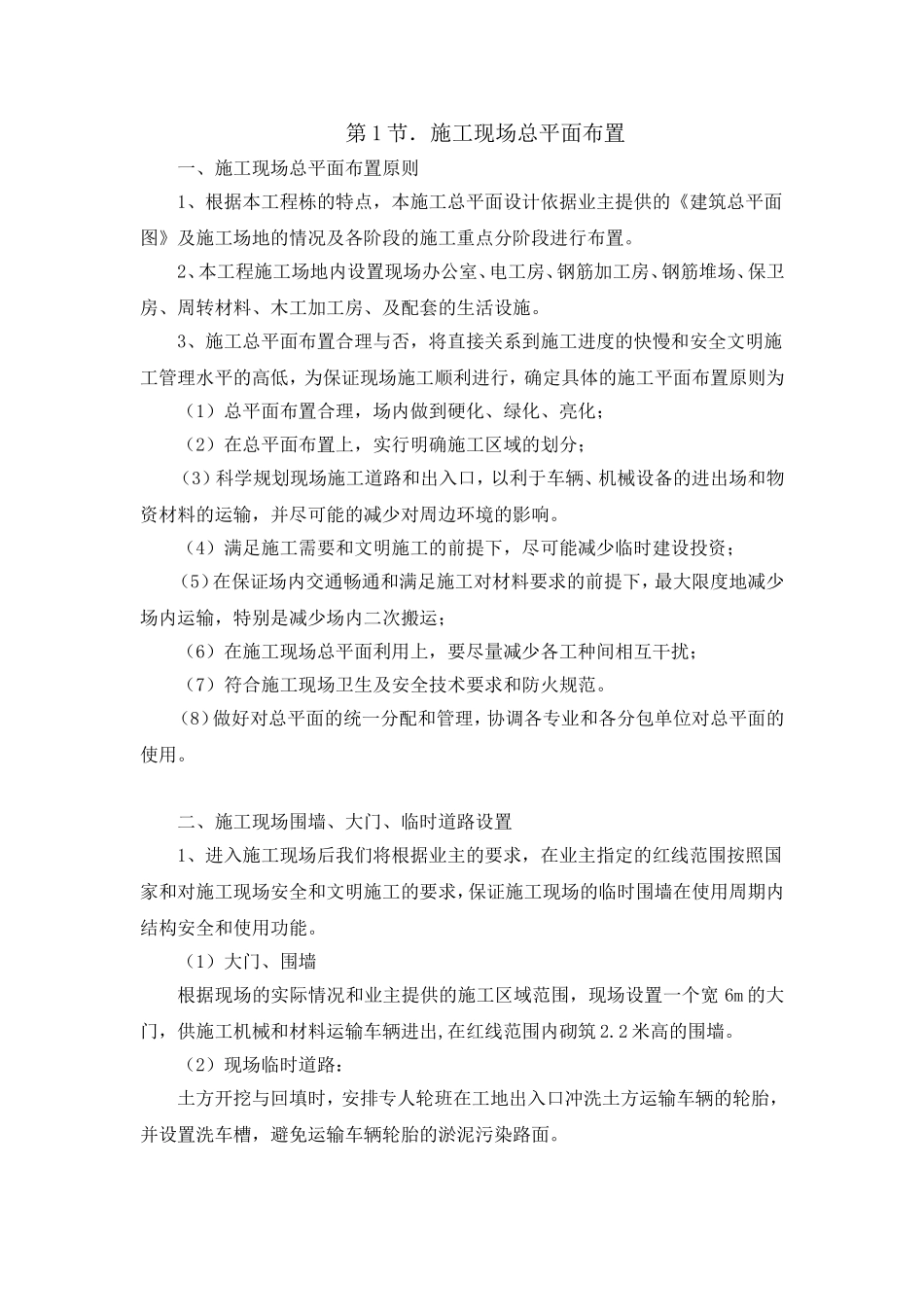

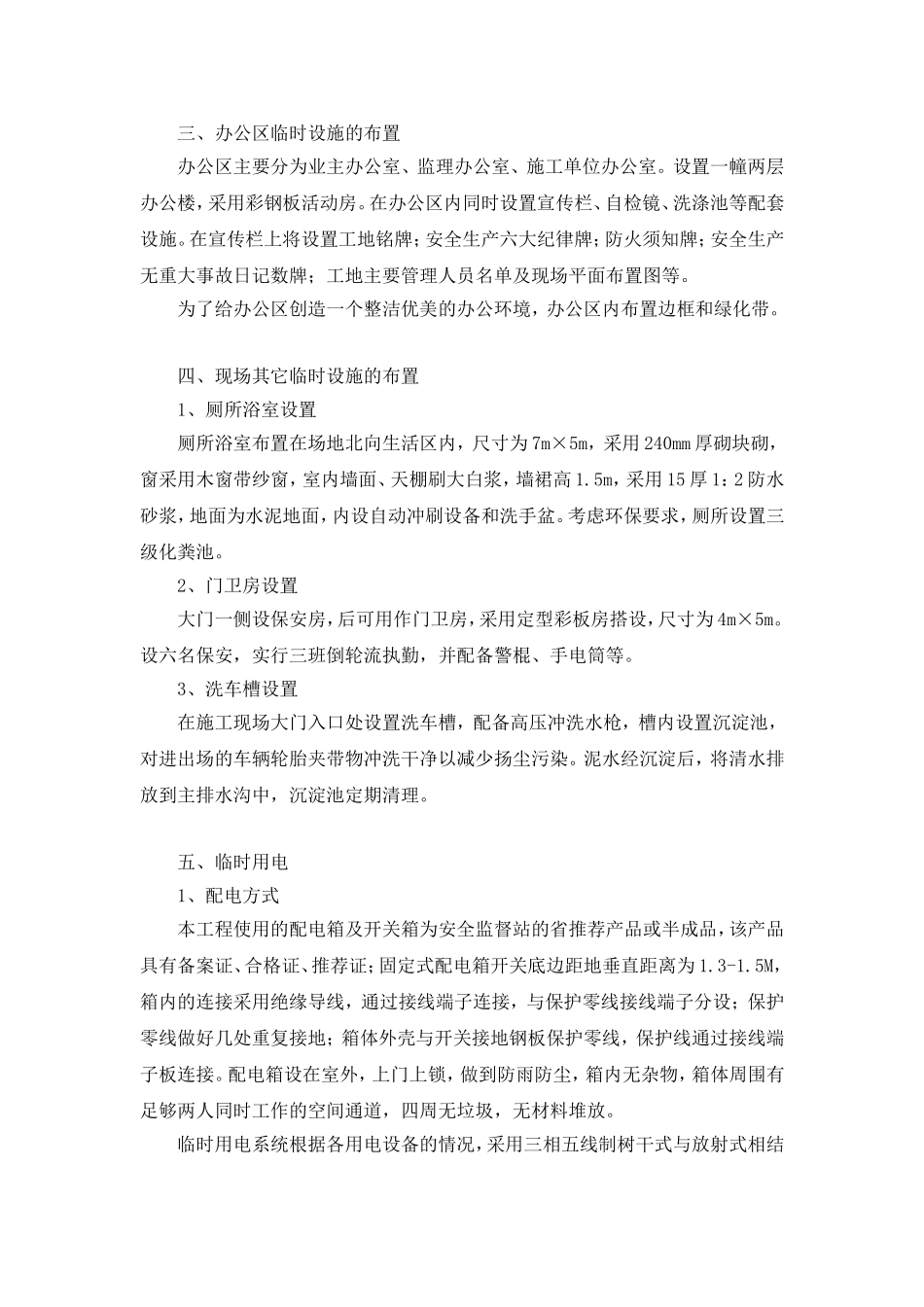

施工总平面图第1节．施工现场总平面布置一、施工现场总平面布置原则1、根据本工程栋的特点，本施工总平面设计依据业主提供的《建筑总平面图》及施工场地的情况及各阶段的施工重点分阶段进行布置。2、本工程施工场地内设置现场办公室、电工房、钢筋加工房、钢筋堆场、保卫房、周转材料、木工加工房、及配套的生活设施。3、施工总平面布置合理与否，将直接关系到施工进度的快慢和安全文明施工管理水平的高低，为保证现场施工顺利进行，确定具体的施工平面布置原则为（1）总平面布置合理，场内做到硬化、绿化、亮化；（2）在总平面布置上，实行明确施工区域的划分；（3）科学规划现场施工道路和出入口，以利于车辆、机械设备的进出场和物资材料的运输，并尽可能的减少对周边环境的影响。（4）满足施工需要和文明施工的前提下，尽可能减少临时建设投资；（5）在保证场内交通畅通和满足施工对材料要求的前提下，最大限度地减少场内运输，特别是减少场内二次搬运；（6）在施工现场总平面利用上，要尽量减少各工种间相互干扰；（7）符合施工现场卫生及安全技术要求和防火规范。（8）做好对总平面的统一分配和管理，协调各专业和各分包单位对总平面的使用。二、施工现场围墙、大门、临时道路设置1、进入施工现场后我们将根据业主的要求，在业主指定的红线范围按照国家和对施工现场安全和文明施工的要求，保证施工现场的临时围墙在使用周期内结构安全和使用功能。（1）大门、围墙根据现场的实际情况和业主提供的施工区域范围，现场设置一个宽6m的大门，供施工机械和材料运输车辆进出,在红线范围内砌筑2.2米高的围墙。（2）现场临时道路：土方开挖与回填时，安排专人轮班在工地出入口冲洗土方运输车辆的轮胎，并设置洗车槽，避免运输车辆轮胎的淤泥污染路面。三、办公区临时设施的布置办公区主要分为业主办公室、监理办公室、施工单位办公室。设置一幢两层办公楼，采用彩钢板活动房。在办公区内同时设置宣传栏、自检镜、洗涤池等配套设施。在宣传栏上将设置工地铭牌；安全生产六大纪律牌；防火须知牌；安全生产无重大事故日记数牌；工地主要管理人员名单及现场平面布置图等。为了给办公区创造一个整洁优美的办公环境，办公区内布置边框和绿化带。四、现场其它临时设施的布置1、厕所浴室设置厕所浴室布置在场地北向生活区内，尺寸为7m×5m，采用240mm厚砌块砌，窗采用木窗带纱窗，室内墙面、天棚刷大白浆，墙裙高1.5m，采用15厚1：2防水砂浆，地面为水泥地面，内设自动冲刷设备和洗手盆。考虑环保要求，厕所设置三级化粪池。2、门卫房设置大门一侧设保安房，后可用作门卫房，采用定型彩板房搭设，尺寸为4m×5m。设六名保安，实行三班倒轮流执勤，并配备警棍、手电筒等。3、洗车槽设置在施工现场大门入口处设置洗车槽，配备高压冲洗水枪，槽内设置沉淀池，对进出场的车辆轮胎夹带物冲洗干净以减少扬尘污染。泥水经沉淀后，将清水排放到主排水沟中，沉淀池定期清理。五、临时用电1、配电方式本工程使用的配电箱及开关箱为安全监督站的省推荐产品或半成品，该产品具有备案证、合格证、推荐证；固定式配电箱开关底边距地垂直距离为1.3-1.5M，箱内的连接采用绝缘导线，通过接线端子连接，与保护零线接线端子分设；保护零线做好几处重复接地；箱体外壳与开关接地钢板保护零线，保护线通过接线端子板连接。配电箱设在室外，上门上锁，做到防雨防尘，箱内无杂物，箱体周围有足够两人同时工作的空间通道，四周无垃圾，无材料堆放。临时用电系统根据各用电设备的情况，采用三相五线制树干式与放射式相结合的配电方式。地平面电缆暗敷设于电缆沟内，楼层干线电缆沿内筒壁卡设，干线电缆选用XV型橡皮绝缘电缆。施工配电箱采用统一制作的标准铁质电箱，箱、电缆编号与供电回路对应,施工电梯、塔吊用35mm2五芯电缆单独引线。临时用电配电箱：二级分配电箱摆放在施工层上，其电源线引自一级分配电箱。示意图如下：供电系统严格执行TN—S接零保护系统，系统图如下：总电源一级分配电箱二级分配电箱开关箱用电机具总配电箱……用电机械具工作接地TN—S系统示意图重复接地L1L2L3NPE电保护器的接线方法如下（1为工...
