2015年初三物理电路设计专题VIP免费

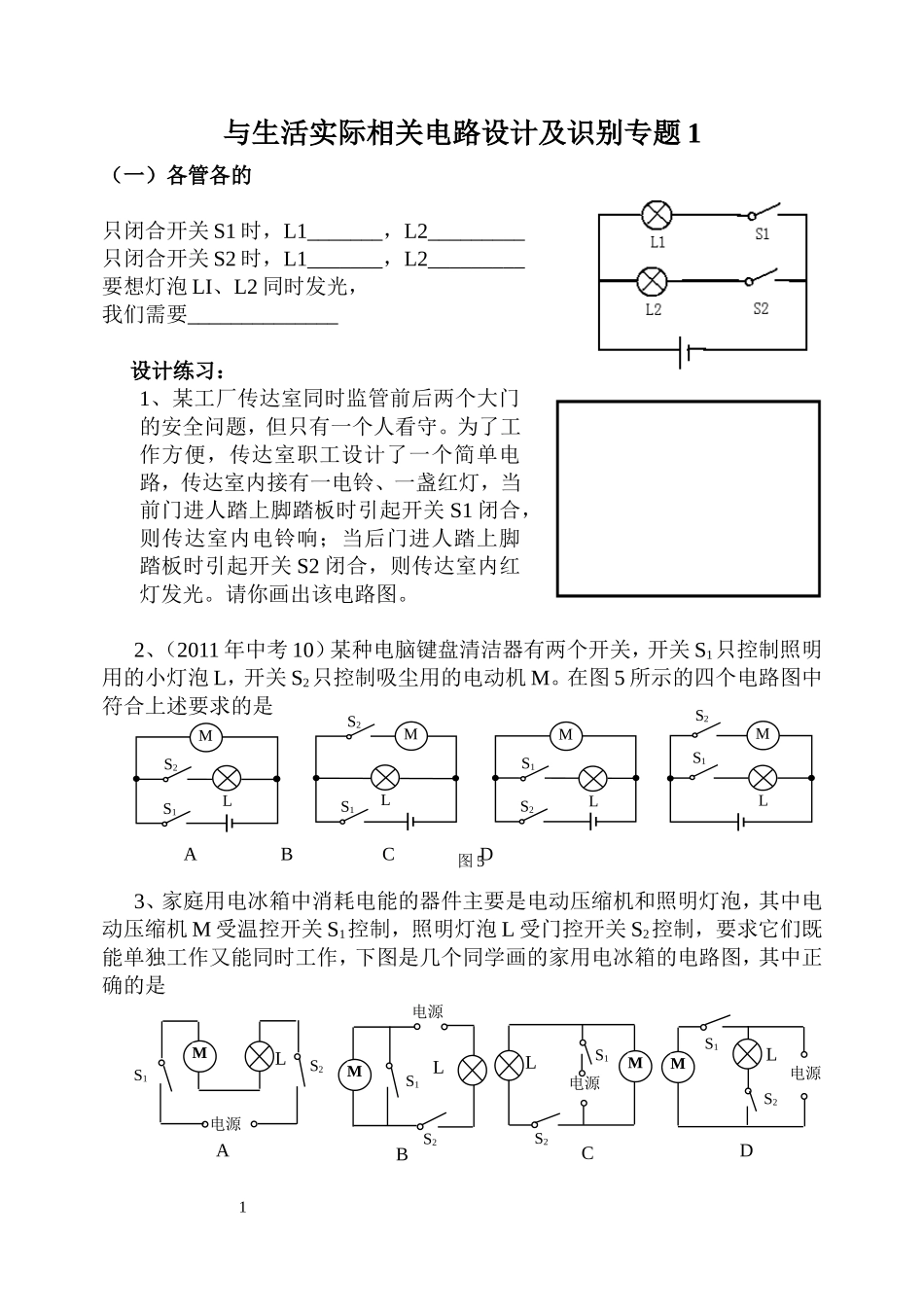

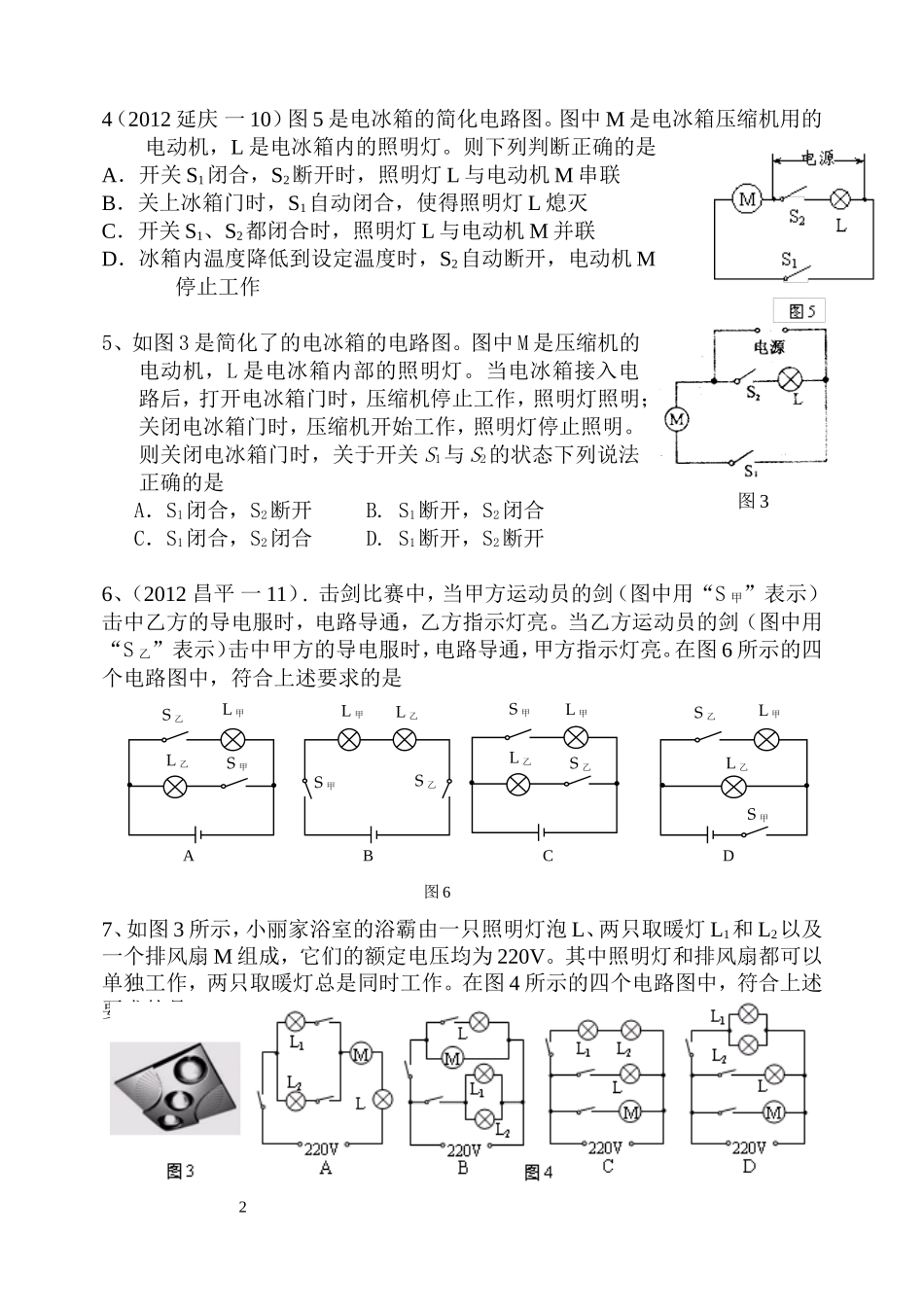

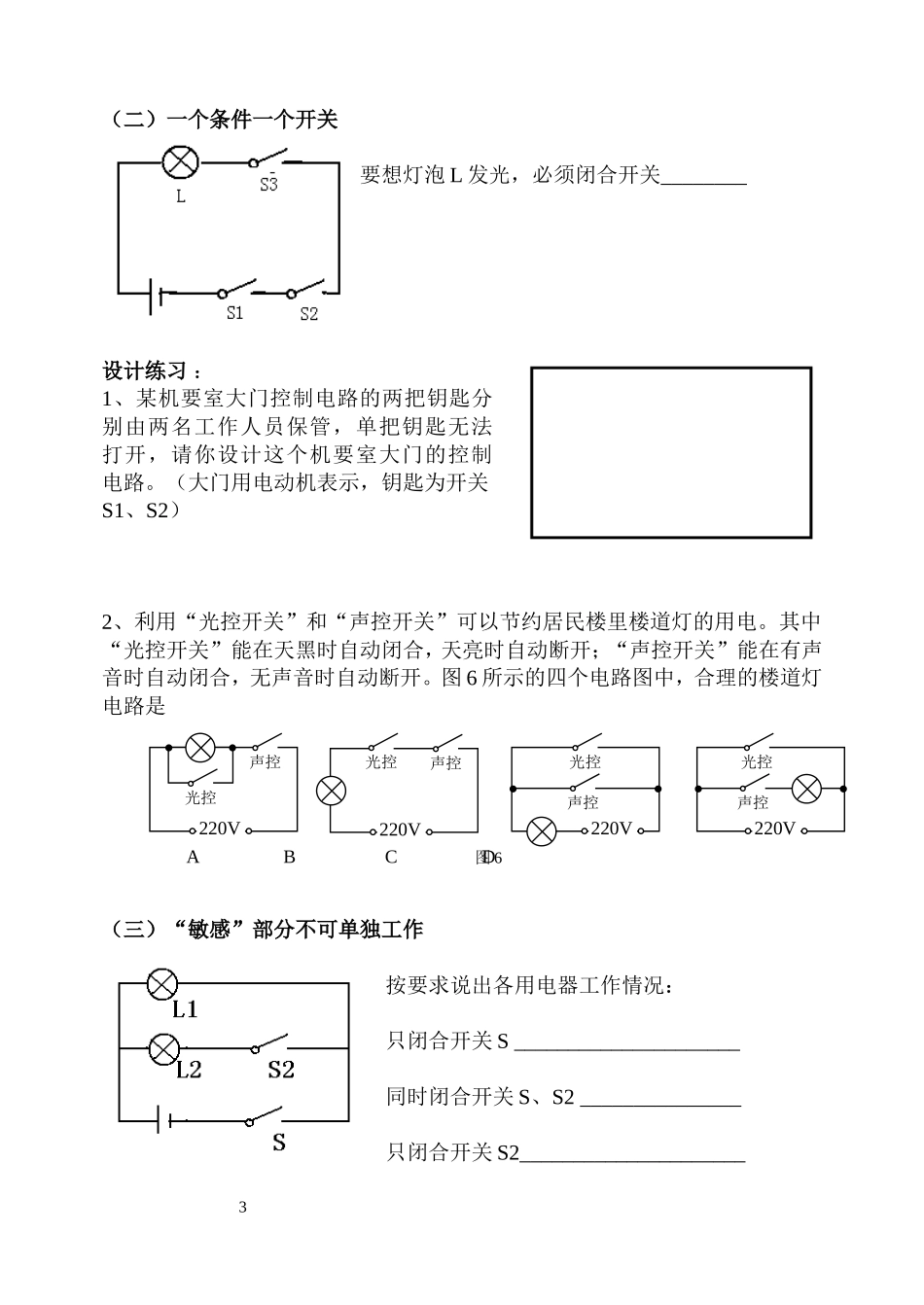

与生活实际相关电路设计及识别专题1（一）各管各的只闭合开关S1时，L1_______，L2_________只闭合开关S2时，L1_______，L2_________要想灯泡LI、L2同时发光，我们需要______________设计练习：1、某工厂传达室同时监管前后两个大门的安全问题，但只有一个人看守。为了工作方便，传达室职工设计了一个简单电路，传达室内接有一电铃、一盏红灯，当前门进人踏上脚踏板时引起开关S1闭合，则传达室内电铃响；当后门进人踏上脚踏板时引起开关S2闭合，则传达室内红灯发光。请你画出该电路图。2、（2011年中考10）某种电脑键盘清洁器有两个开关，开关S1只控制照明用的小灯泡L，开关S2只控制吸尘用的电动机M。在图5所示的四个电路图中符合上述要求的是3、家庭用电冰箱中消耗电能的器件主要是电动压缩机和照明灯泡，其中电动压缩机M受温控开关S1控制，照明灯泡L受门控开关S2控制，要求它们既能单独工作又能同时工作，下图是几个同学画的家用电冰箱的电路图，其中正确的是1电源MLS1S2ML电源S1S2电源MLS2S1L电源MS1S2ABDCABCD图5MLS2S1S1MS2LS2MS1LMS2S1L4（2012延庆一10）图5是电冰箱的简化电路图。图中M是电冰箱压缩机用的电动机，L是电冰箱内的照明灯。则下列判断正确的是A．开关S1闭合，S2断开时，照明灯L与电动机M串联B．关上冰箱门时，S1自动闭合，使得照明灯L熄灭C．开关S1、S2都闭合时，照明灯L与电动机M并联D．冰箱内温度降低到设定温度时，S2自动断开，电动机M停止工作5、如图3是简化了的电冰箱的电路图。图中M是压缩机的电动机，L是电冰箱内部的照明灯。当电冰箱接入电路后，打开电冰箱门时，压缩机停止工作，照明灯照明；关闭电冰箱门时，压缩机开始工作，照明灯停止照明。则关闭电冰箱门时，关于开关S1与S2的状态下列说法正确的是A．S1闭合，S2断开B.S1断开，S2闭合C．S1闭合，S2闭合D.S1断开，S2断开6、（2012昌平一11）.击剑比赛中，当甲方运动员的剑（图中用“S甲”表示）击中乙方的导电服时，电路导通，乙方指示灯亮。当乙方运动员的剑（图中用“S乙”表示）击中甲方的导电服时，电路导通，甲方指示灯亮。在图6所示的四个电路图中，符合上述要求的是7、如图3所示，小丽家浴室的浴霸由一只照明灯泡L、两只取暖灯L1和L2以及一个排风扇M组成，它们的额定电压均为220V。其中照明灯和排风扇都可以单独工作，两只取暖灯总是同时工作。在图4所示的四个电路图中，符合上述要求的是与生活实际相关电路设计及识别专题22AS甲S乙L甲L乙S乙S甲L乙L甲S乙S甲L乙L甲BCDS甲L甲S乙L乙图6图3（二）一个条件一个开关要想灯泡L发光，必须闭合开关________设计练习：1、某机要室大门控制电路的两把钥匙分别由两名工作人员保管，单把钥匙无法打开，请你设计这个机要室大门的控制电路。（大门用电动机表示，钥匙为开关S1、S2）2、利用“光控开关”和“声控开关”可以节约居民楼里楼道灯的用电。其中“光控开关”能在天黑时自动闭合，天亮时自动断开；“声控开关”能在有声音时自动闭合，无声音时自动断开。图6所示的四个电路图中，合理的楼道灯电路是（三）“敏感”部分不可单独工作按要求说出各用电器工作情况：只闭合开关S_____________________同时闭合开关S、S2_______________只闭合开关S2_____________________3ABCD图6220V声控光控220V声控光控220V光控声控220V光控声控图18DABC设计练习：1、小明是一个摄影“发烧友”，他想在自己的家里建立一个家庭冲洗室，需设计一个相片曝光箱．曝光箱内电路要求是：箱内有两只灯泡，其中一只涂成红色．曝光箱外有两只开关，当闭合S1时只有红灯L1发光，这时可在红灯照明下调整底片和相纸的位置，调好后闭合S2，则L1和L2均正常发光，使相纸感光．为了防止在放好相纸之前，由于操作失误而使L2发光，电路设计要求在S1闭合前，接通S2时L2并不发光．根据上述要求，请画出曝光箱内部的电路图。1、（2012怀柔一10）家用电吹风由电动机和电热丝等组成．为了保证电吹风的安全使用，要求：电动机不工作时，电热丝不能发热；电热丝不发热时，电动机仍能工作．下列电路中符合要求的是（）2、图18是四位同学用带风叶的小电动机M、电热丝R、开关和插头，设计的简易电吹风...
