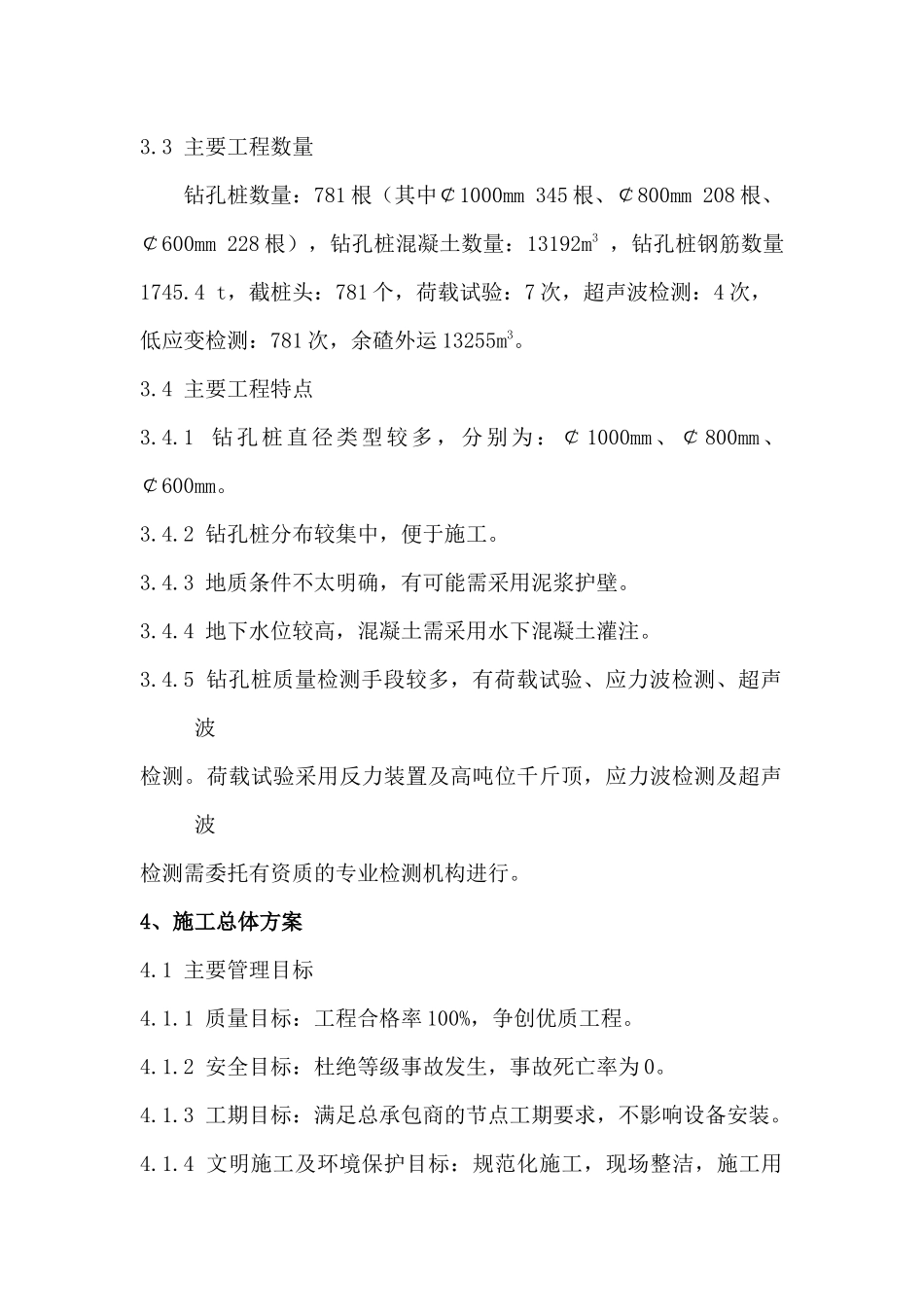

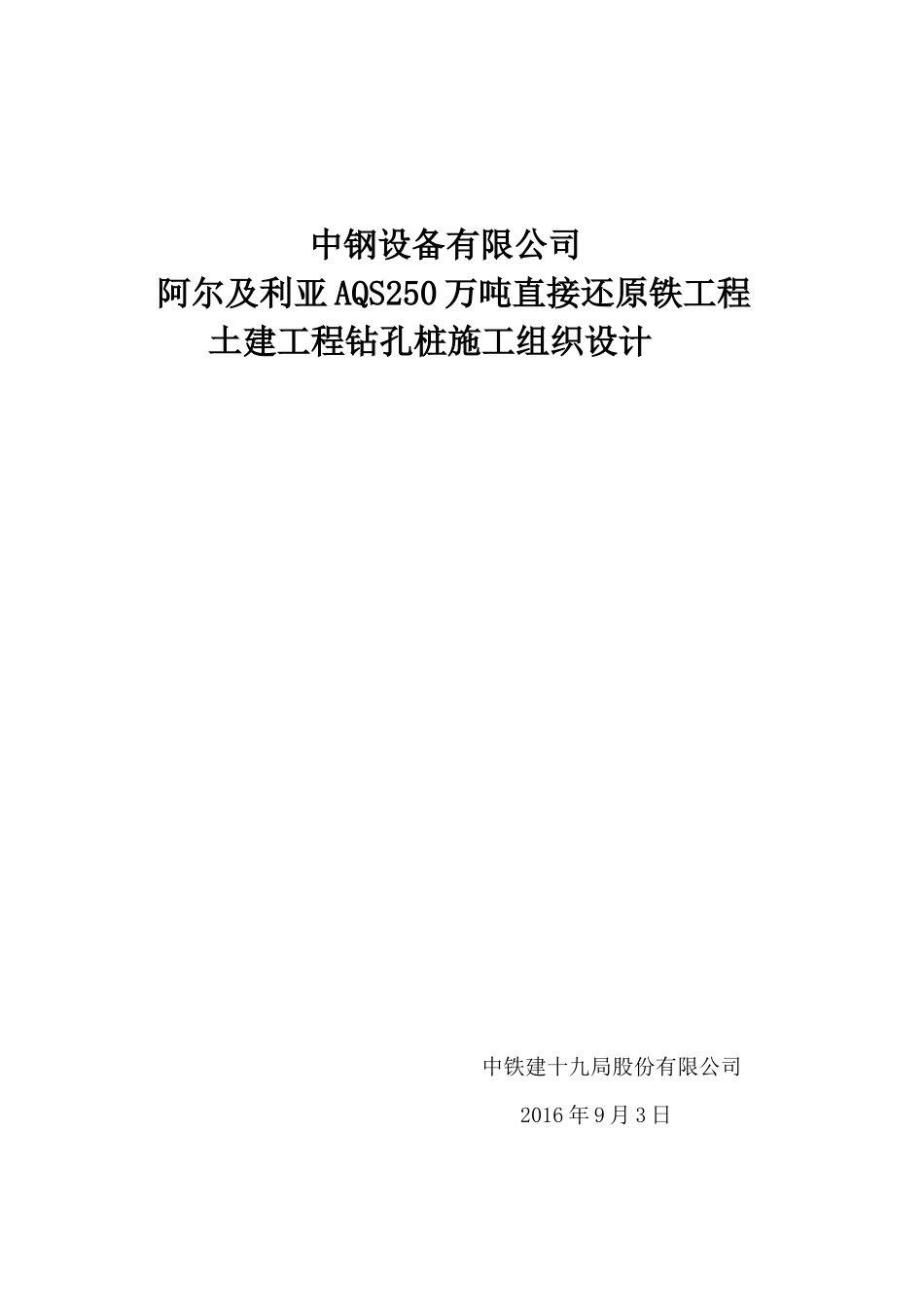

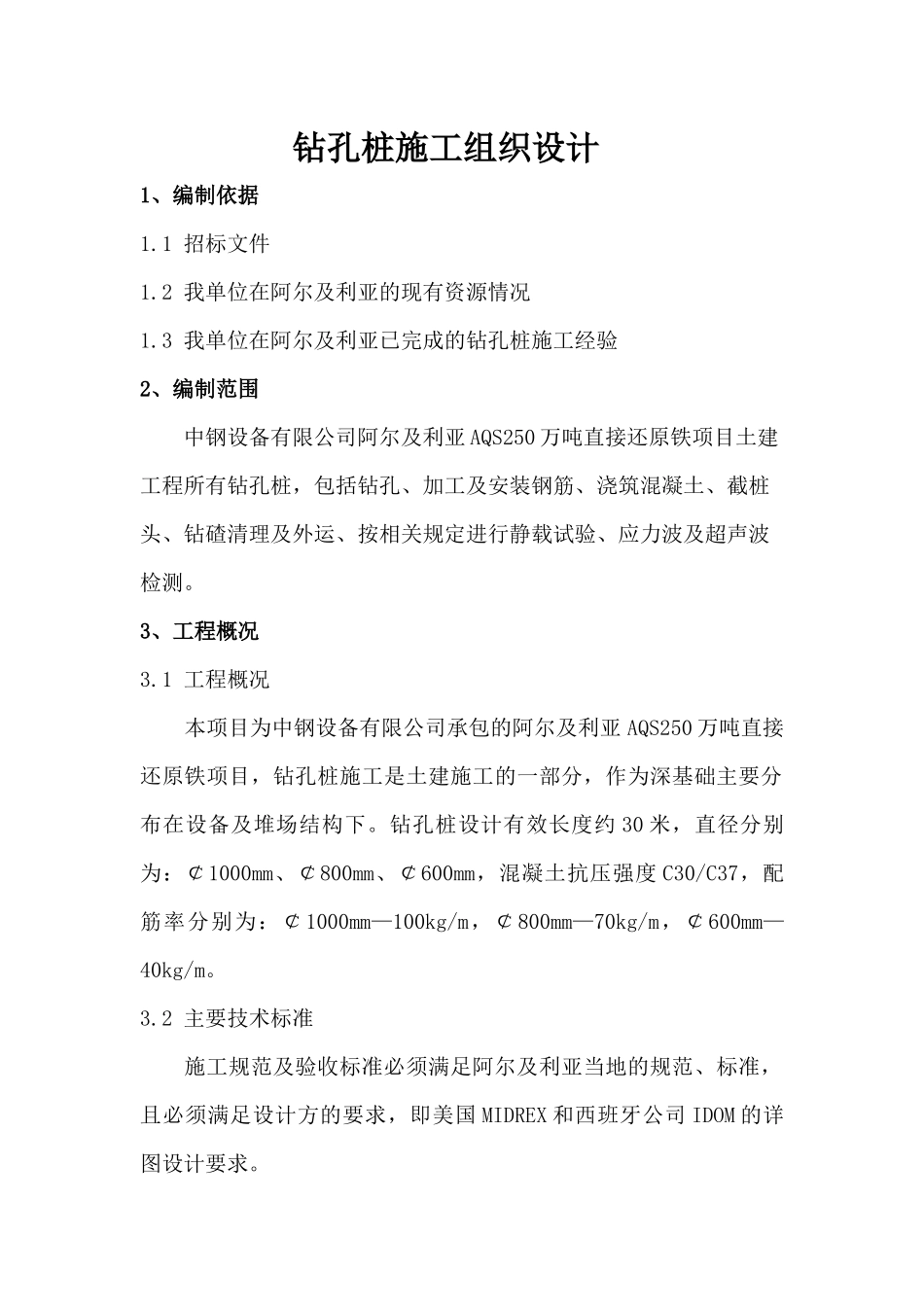

中钢设备有限公司阿尔及利亚AQS250万吨直接还原铁工程土建工程钻孔桩施工组织设计中铁建十九局股份有限公司2016年9月3日钻孔桩施工组织设计1、编制依据1.1招标文件1.2我单位在阿尔及利亚的现有资源情况1.3我单位在阿尔及利亚已完成的钻孔桩施工经验2、编制范围中钢设备有限公司阿尔及利亚AQS250万吨直接还原铁项目土建工程所有钻孔桩，包括钻孔、加工及安装钢筋、浇筑混凝土、截桩头、钻碴清理及外运、按相关规定进行静载试验、应力波及超声波检测。3、工程概况3.1工程概况本项目为中钢设备有限公司承包的阿尔及利亚AQS250万吨直接还原铁项目，钻孔桩施工是土建施工的一部分，作为深基础主要分布在设备及堆场结构下。钻孔桩设计有效长度约30米，直径分别为：￠1000mm、￠800mm、￠600mm，混凝土抗压强度C30/C37，配筋率分别为：￠1000mm—100kg/m，￠800mm—70kg/m，￠600mm—40kg/m。3.2主要技术标准施工规范及验收标准必须满足阿尔及利亚当地的规范、标准，且必须满足设计方的要求，即美国MIDREX和西班牙公司IDOM的详图设计要求。3.3主要工程数量钻孔桩数量：781根（其中￠1000mm345根、￠800mm208根、￠600mm228根），钻孔桩混凝土数量：13192m3，钻孔桩钢筋数量1745.4t，截桩头：781个，荷载试验：7次，超声波检测：4次，低应变检测：781次，余碴外运13255m3。3.4主要工程特点3.4.1钻孔桩直径类型较多，分别为：￠1000mm、￠800mm、￠600mm。3.4.2钻孔桩分布较集中，便于施工。3.4.3地质条件不太明确，有可能需采用泥浆护壁。3.4.4地下水位较高，混凝土需采用水下混凝土灌注。3.4.5钻孔桩质量检测手段较多，有荷载试验、应力波检测、超声波检测。荷载试验采用反力装置及高吨位千斤顶，应力波检测及超声波检测需委托有资质的专业检测机构进行。4、施工总体方案4.1主要管理目标4.1.1质量目标：工程合格率100%，争创优质工程。4.1.2安全目标：杜绝等级事故发生，事故死亡率为0。4.1.3工期目标：满足总承包商的节点工期要求，不影响设备安装。4.1.4文明施工及环境保护目标：规范化施工，现场整洁，施工用项目经理技术及安质部合同及财务部物质及设备部人力及综合部钻孔及混凝土浇筑一工班钻孔及混凝土浇筑二工班钢筋加工工班钢筋绑扎及安装一工班截桩头一工班钢筋绑扎及安装二工班截桩头二工班桩基检测单位水排放达标。4.2施工组织机构施工组织机构如下图：4.3作业班组配置及施工任务划分根据节点工期情况，计划配置2台旋挖钻机，划分3套作业班组，具体施工任务如下：第一套作业班组为钢筋加工班，负责所有钻孔桩的钢筋加工。第二套作业班组为钻孔及混凝土浇筑一工班、钢筋绑扎及安装一工班、截桩头一工班，负责6个作业区域的钻孔桩施工，区域名称及施工顺序如下：井式炉安装（区域100）→建筑区域建立(区域900)→水处理管道框架安装（区域625）→氧化层区域安装（区域700）→压缩机区域安装（区域500）→水处理区域安装（区域600）。第三套作业班组为钻孔及混凝土浇筑二工班、钢筋绑扎及安装二工班、截桩头二工班，负责7个作业区域的钻孔桩施工，区域名称及施工顺序如下：转化炉安装（区域200）→RGDB安装(区域250)→主管道框架安装（区域350）→材料处理区域安装（区域800）→鼓风机区域安装（区域400）→热传导区域建立（850）→热回收安装（区域300）。荷载试验由项目部组织实施，所有的低应变检测及超声波检测委托有资质的检测单位执行。4.4临时工程分布及设计情况混凝土由拌合站提供，办公及生活用房约500m2,由总承包方提供，钢筋加工及存放区占地约3000m2，选择在厂区内的废料、钢坯、半成品及炉渣处理和储存区域。厂区内的施工便道与其它项目共同使用。4.5施工用水及用电施工用水及用电由业主指定的接口接入。5、管理人员及劳动力配置计划管理人员配置原则:部门缩编，人员精干。劳动力配置原则：技术工人及主要设备操作人员配置中工，其它辅组人员使用阿工，阿工与中工的比例为2：1。管理人配置如下表管理人员配置表管理人员序号名称数量中工阿工1项目经理12技术及安质部313合同及财务部24物质及设备部15人力及综合部21合计11人（其中阿工2人）劳动力配置如下表劳动力配置...
