IP防护等级的划分标准VIP专享VIP免费

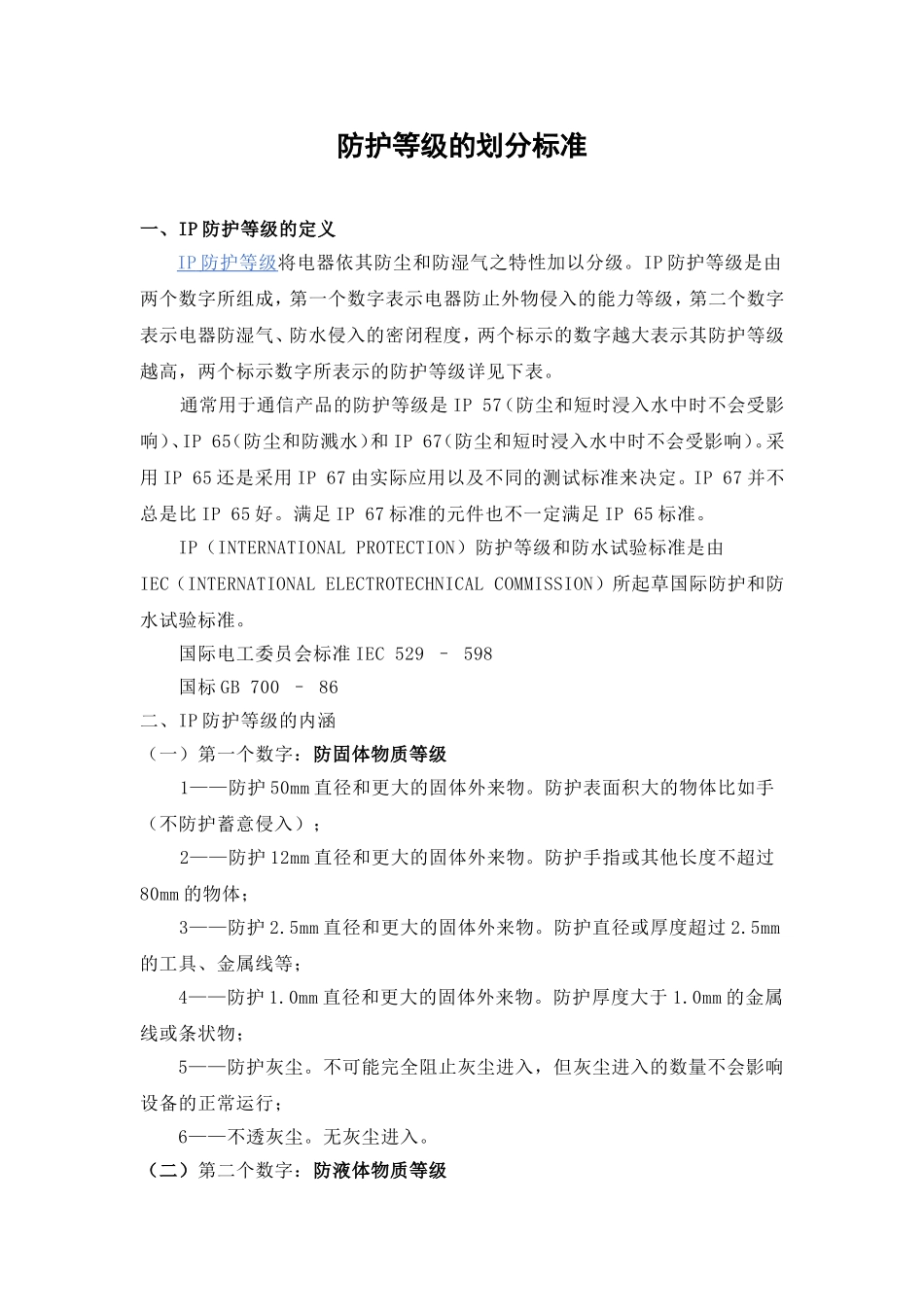

防护等级的划分标准一、IP防护等级的定义IP防护等级将电器依其防尘和防湿气之特性加以分级。IP防护等级是由两个数字所组成，第一个数字表示电器防止外物侵入的能力等级，第二个数字表示电器防湿气、防水侵入的密闭程度，两个标示的数字越大表示其防护等级越高，两个标示数字所表示的防护等级详见下表。通常用于通信产品的防护等级是IP57（防尘和短时浸入水中时不会受影响）、IP65（防尘和防溅水）和IP67（防尘和短时浸入水中时不会受影响）。采用IP65还是采用IP67由实际应用以及不同的测试标准来决定。IP67并不总是比IP65好。满足IP67标准的元件也不一定满足IP65标准。IP（INTERNATIONALPROTECTION）防护等级和防水试验标准是由IEC（INTERNATIONALELECTROTECHNICALCOMMISSION）所起草国际防护和防水试验标准。国际电工委员会标准IEC529–598国标GB700–86二、IP防护等级的内涵（一）第一个数字：防固体物质等级1——防护50mm直径和更大的固体外来物。防护表面积大的物体比如手（不防护蓄意侵入）；2——防护12mm直径和更大的固体外来物。防护手指或其他长度不超过80mm的物体；3——防护2.5mm直径和更大的固体外来物。防护直径或厚度超过2.5mm的工具、金属线等；4——防护1.0mm直径和更大的固体外来物。防护厚度大于1.0mm的金属线或条状物；5——防护灰尘。不可能完全阻止灰尘进入，但灰尘进入的数量不会影响设备的正常运行；6——不透灰尘。无灰尘进入。（二）第二个数字：防液体物质等级1——防护水滴（垂直落下的水滴）；2——设备倾斜15度时，防护水滴。垂直落下的水滴不应引起损害；3——防护溅出的水。以60度角从垂直线两侧溅出的水不应引起损害；4——防护喷水。当设备倾斜正常位置15度时，从任何方向对准设备的水不应引起损害；5——防护射水。从任何方向对准设备的射水不应引起损害；6——防护大浪。大浪或强射水进入设备的水量不应引起损害；7——防护浸水。在定义的压力和时间下浸入水中时，不应有能引起损害的水量侵入；8——防护水淹没。在制造商说明的条件下设备可长时间浸入水中。表：IP防护等级的数字意思表第一个标记数字：接触保护和外来保护等级第二个数字：防水保护等级第一个标记数字防护范围第二个标记数字防护范围名称说明名称说明0无防护*0无防护1防护50mm直径和更大的外来物体探测器球体直径为50mm不应完全进入1水滴防护垂直落下的水滴不应引起损害2防护12.5mm直径和更大的外来物体探测器球体直径为12.5mm不应完全进入*2箱体倾斜15度时，防护水滴。箱体向任何一侧倾斜至15度角时，垂直落下的水滴不应引起损害。3防护2.5mm直径和更大的外来物体探测器球体直径为2.5mm不应完全进入*3防护溅出的水以60度角从垂直线两侧溅出的水不应引起损害4防护1.0mm直径和更大的外来物体探测器球体直径为1.0mm不应完全进入*4防护喷水从每个方向对准箱体的射水都不应该引起损害5防护灰尘不可能完全阻止5防护射水从每个方向对准箱体的射灰尘进入，但是灰尘的进入量不应超过这样的数量，即对装置或者安全造成损害。水都不应引起损害6灰尘封闭箱体内在20毫巴的低压时不应侵入灰尘。6防护强射水从每个方向对准箱体的强射水都不应引起损害7防护短时间浸入水中箱体在标准压力下短时间浸入水中时，不应有能引起有害作用的水量浸入8防护长时间浸入水中箱体必须在由制造厂和用户协商定好的条件下长期浸入水中，不应有能引起有害作用的水量浸入。但这些条件必须比标记数字7所规定的复杂
