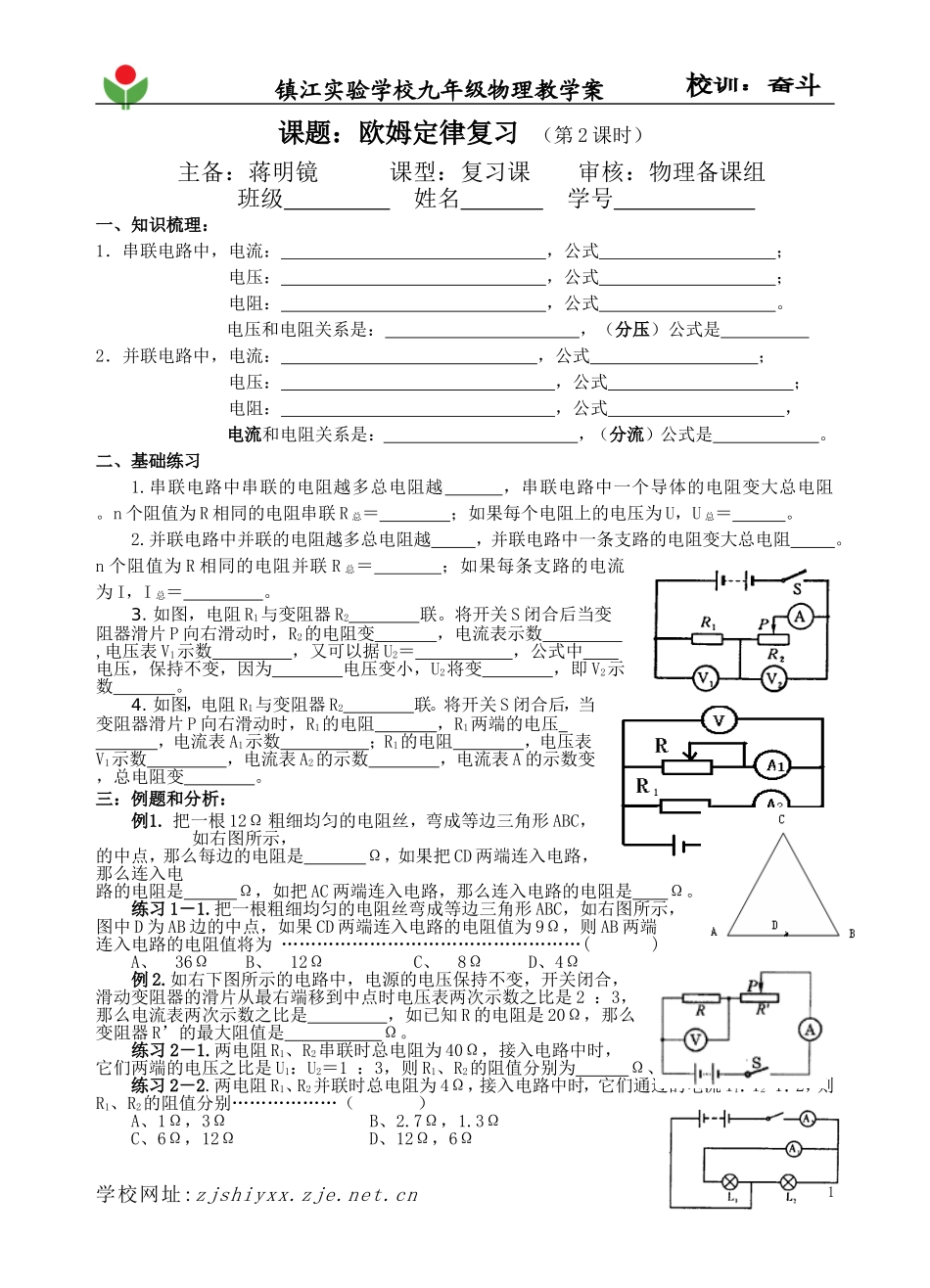

镇江实验学校九年级物理教学案课题：欧姆定律复习（第2课时）主备：蒋明镜课型：复习课审核：物理备课组班级姓名学号一、知识梳理：1．串联电路中，电流：，公式；电压：，公式；电阻：，公式。电压和电阻关系是：，（分压）公式是2．并联电路中，电流：，公式；电压：，公式；电阻：，公式，电流和电阻关系是：，（分流）公式是。二、基础练习1.串联电路中串联的电阻越多总电阻越，串联电路中一个导体的电阻变大总电阻。n个阻值为R相同的电阻串联R总＝；如果每个电阻上的电压为U，U总＝。2.并联电路中并联的电阻越多总电阻越，并联电路中一条支路的电阻变大总电阻。n个阻值为R相同的电阻并联R总＝；如果每条支路的电流为I，I总＝。3.如图，电阻R1与变阻器R2联。将开关S闭合后当变阻器滑片P向右滑动时，R2的电阻变，电流表示数,电压表V1示数，又可以据U2＝，公式中电压，保持不变，因为电压变小，U2将变，即V2示数。4.如图，电阻R1与变阻器R2联。将开关S闭合后，当变阻器滑片P向右滑动时，R1的电阻，R1两端的电压，电流表A1示数；R1的电阻，电压表V1示数，电流表A2的示数，电流表A的示数变，总电阻变。三：例题和分析：例1.把一根12Ω粗细均匀的电阻丝，弯成等边三角形ABC，如右图所示，的中点，那么每边的电阻是Ω，如果把CD两端连入电路，那么连入电路的电阻是Ω，如把AC两端连入电路，那么连入电路的电阻是Ω。练习1－1.把一根粗细均匀的电阻丝弯成等边三角形ABC，如右图所示，图中D为AB边的中点，如果CD两端连入电路的电阻值为9Ω，则AB两端连入电路的电阻值将为……………………………………………()A、36ΩB、12ΩC、8ΩD、4Ω例2.如右下图所示的电路中，电源的电压保持不变，开关闭合，滑动变阻器的滑片从最右端移到中点时电压表两次示数之比是2：3，那么电流表两次示数之比是，如已知R的电阻是20Ω，那么变阻器R’的最大阻值是Ω。练习2－1.两电阻R1、R2串联时总电阻为40Ω，接入电路中时，它们两端的电压之比是U1：U2＝1：3，则R1、R2的阻值分别为Ω、Ω。练习2－2.两电阻R1、R2并联时总电阻为4Ω，接入电路中时，它们通过的电流I1：I2=1：2，则R1、R2的阻值分别………………（）A、1Ω，3ΩB、2.7Ω，1.3ΩC、6Ω，12ΩD、12Ω，6Ω学校网址:zjshiyxx.zje.net.cn1镇江实验学校九年级物理教学案练习2－3.如右上图灯L1、L2的电阻R1、R2之比为3：2，当开关S合时，电流表A1与A2的示数之比为………………………………（）A、3：2B、2：3C、2：5D、5：2练习2－4、如图电路，R1∶R2∶R3＝1∶2∶1，开关S闭合后，电流表A、A1及A2的示分别为I、I1和I2，它们之间的数量关系正确的是……………………………………………………（）AI＝I1＋I2BI∶I1＝5∶3CI∶I2＝4∶3DI1＝I2例4－1.如右下图所示，定值电阻R的阻值是20Ω，变阻器最大阻值是30Ω，电源的电压是6V不变，滑动变阻器的滑片从最右端移到最左端时电流表和电压表示数对应的变化范围是什么？例4－2.如右图所示的电路图，滑动变阻器的滑片从最右端向左移动，当电流表示数为0.3A时，电压表示数为7.2V,,滑片继续向左移动到某一位置时，电流表示数为0.5A时，电压表示数为6V，那么电源的电压和灯泡的电阻是多少？（移动过程中，电源的电压和灯泡的电阻不变）练习4－1.如图所示电路中，滑动变阻器标有“100Ω，1A”字样，电源电压为36V恒定不变.当开关S闭合后，电流表示数为0.5A，电压表示数为10V，求：(1)电阻R1的阻值；(2)这时滑动变阻器连入电路中的电阻值；(3)求滑动变阻器滑片在允许的范围内移动时，电流表和电压表示数的变化的范围？四、巩固和检测：一、选择：1.小刚同学用右图所示的电路研究电流跟电阻的关系。在实验过程中，当A、B两点间的电阻由l0Ω更换为5Ω后，他下一步的操作是………………………………………………()A．记录电流表和电压表的示数B．将变阻器滑片向右移动C．将变阻器滑片向左移动D．增加电池的节数2.如右图电路，先将开关S1闭合，再将S2闭合，在这一过程中各电表示数的变化情况是………………………………………（）A、A1、A2示数变大，V示数变大B、A1示数变大，A2、V示数不变C、A1示数不变，A2示数变...
