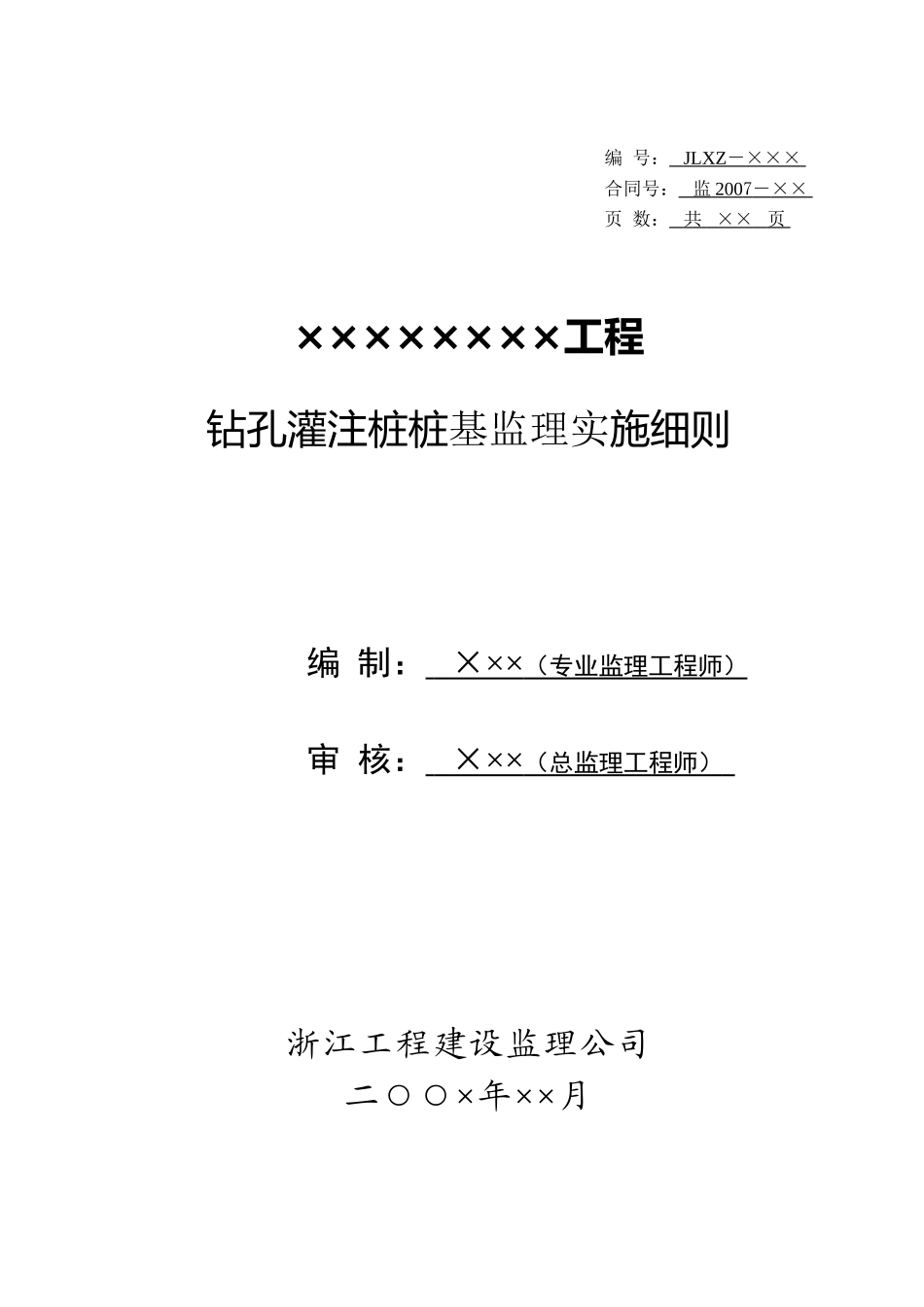

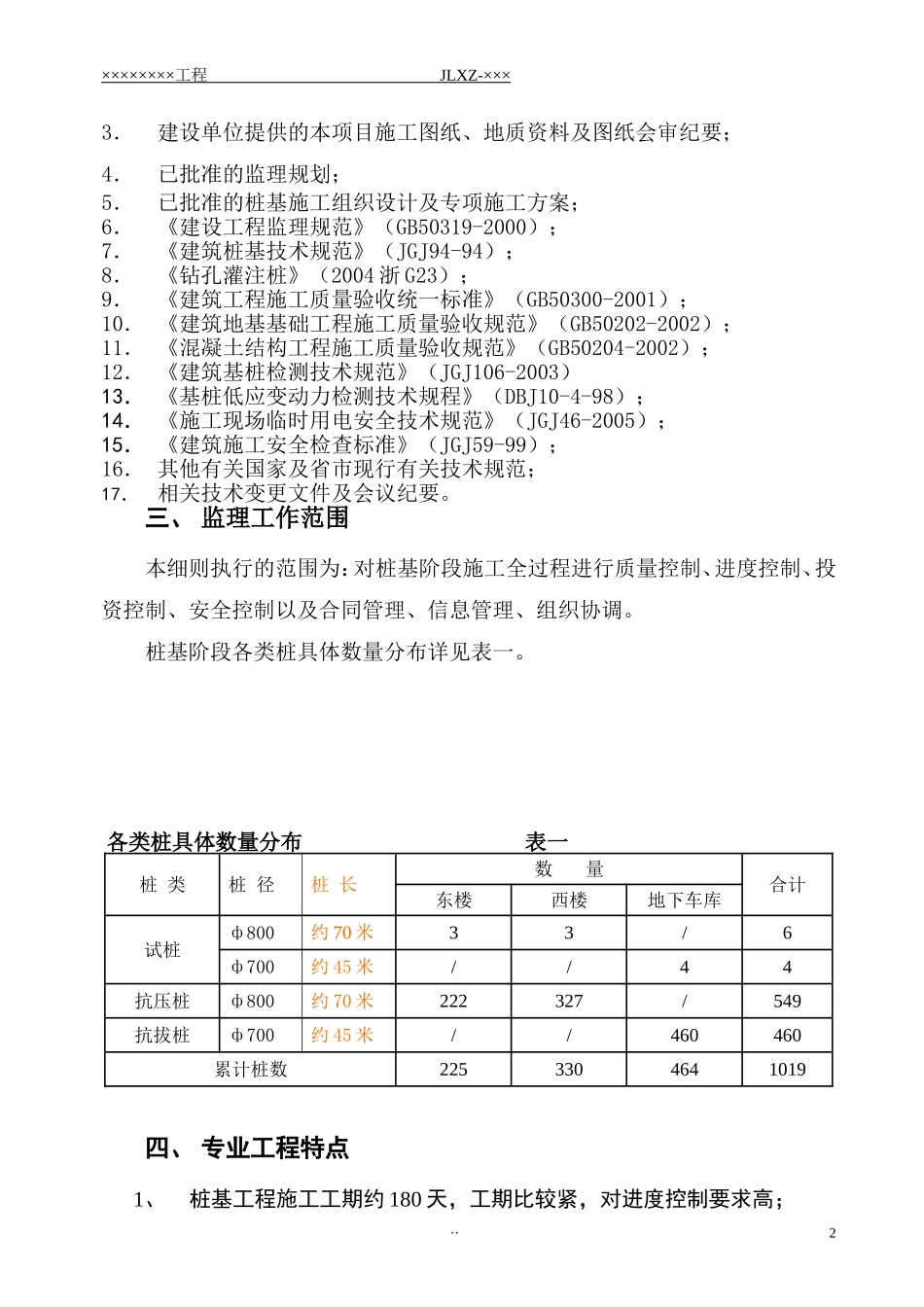

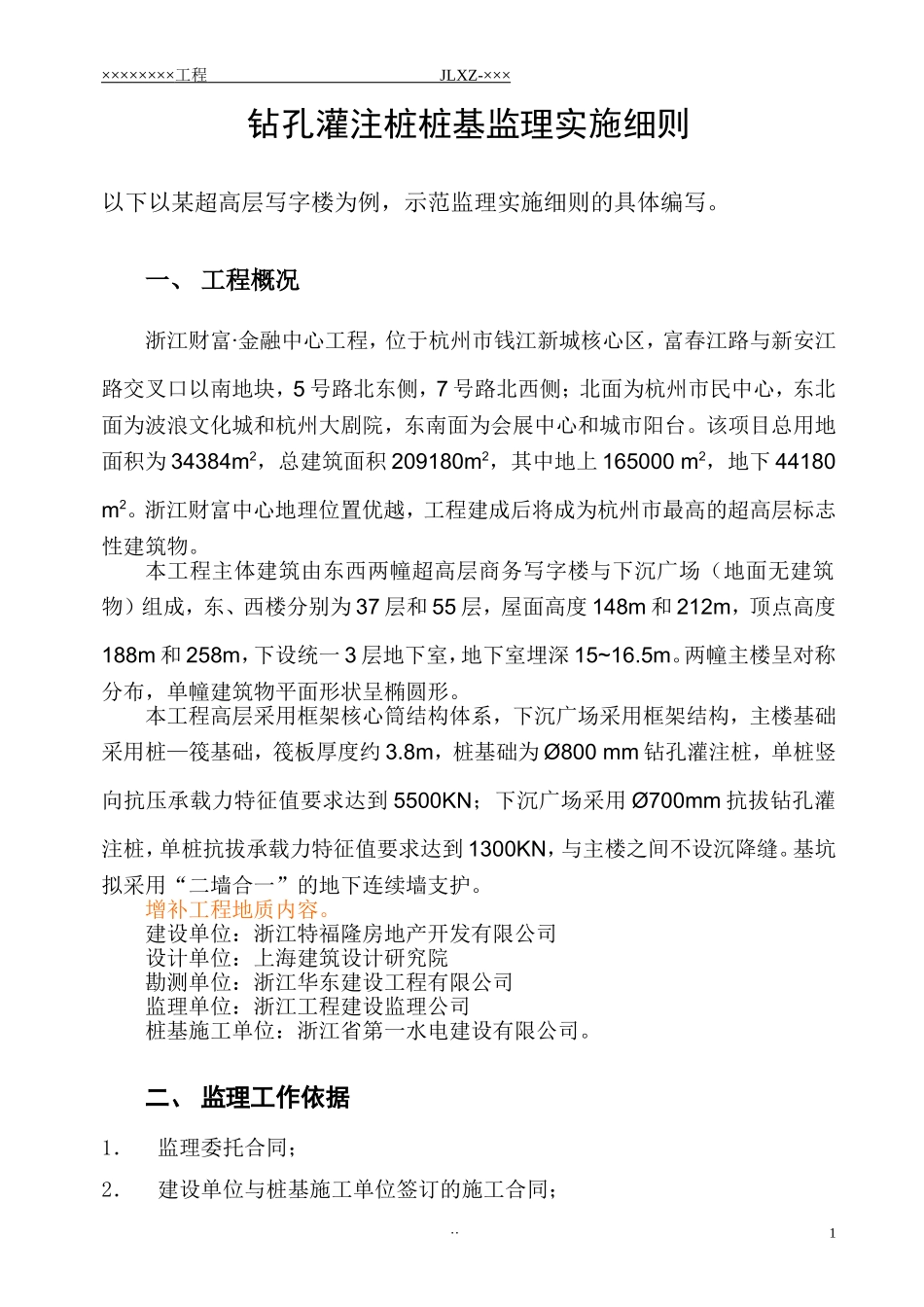

编号：JLXZ－×××合同号：监2007－××页数：共××页××××××××工程钻孔灌注桩桩基监理实施细则编制：×××（专业监理工程师）审核：×××（总监理工程师）浙江工程建设监理公司二○○×年××月××××××××工程JLXZ-×××钻孔灌注桩桩基监理实施细则以下以某超高层写字楼为例，示范监理实施细则的具体编写。一、工程概况浙江财富·金融中心工程，位于杭州市钱江新城核心区，富春江路与新安江路交叉口以南地块，5号路北东侧，7号路北西侧；北面为杭州市民中心，东北面为波浪文化城和杭州大剧院，东南面为会展中心和城市阳台。该项目总用地面积为34384m2，总建筑面积209180m2，其中地上165000m2，地下44180m2。浙江财富中心地理位置优越，工程建成后将成为杭州市最高的超高层标志性建筑物。本工程主体建筑由东西两幢超高层商务写字楼与下沉广场（地面无建筑物）组成，东、西楼分别为37层和55层，屋面高度148m和212m，顶点高度188m和258m，下设统一3层地下室，地下室埋深15~16.5m。两幢主楼呈对称分布，单幢建筑物平面形状呈椭圆形。本工程高层采用框架核心筒结构体系，下沉广场采用框架结构，主楼基础采用桩—筏基础，筏板厚度约3.8m，桩基础为Ø800mm钻孔灌注桩，单桩竖向抗压承载力特征值要求达到5500KN；下沉广场采用Ø700mm抗拔钻孔灌注桩，单桩抗拔承载力特征值要求达到1300KN，与主楼之间不设沉降缝。基坑拟采用“二墙合一”的地下连续墙支护。增补工程地质内容。建设单位：浙江特福隆房地产开发有限公司设计单位：上海建筑设计研究院勘测单位：浙江华东建设工程有限公司监理单位：浙江工程建设监理公司桩基施工单位：浙江省第一水电建设有限公司。二、监理工作依据1．监理委托合同；2．建设单位与桩基施工单位签订的施工合同；··1××××××××工程JLXZ-×××3．建设单位提供的本项目施工图纸、地质资料及图纸会审纪要；4．已批准的监理规划；5．已批准的桩基施工组织设计及专项施工方案；6．《建设工程监理规范》（GB50319-2000）；7．《建筑桩基技术规范》（JGJ94-94）；8．《钻孔灌注桩》（2004浙G23）；9．《建筑工程施工质量验收统一标准》（GB50300-2001）；10．《建筑地基基础工程施工质量验收规范》（GB50202-2002）；11．《混凝土结构工程施工质量验收规范》（GB50204-2002）；12．《建筑基桩检测技术规范》（JGJ106-2003）13．《基桩低应变动力检测技术规程》（DBJ10-4-98）；14．《施工现场临时用电安全技术规范》（JGJ46-2005）；15．《建筑施工安全检查标准》（JGJ59-99）；16．其他有关国家及省市现行有关技术规范；17．相关技术变更文件及会议纪要。三、监理工作范围本细则执行的范围为：对桩基阶段施工全过程进行质量控制、进度控制、投资控制、安全控制以及合同管理、信息管理、组织协调。桩基阶段各类桩具体数量分布详见表一。各类桩具体数量分布表一桩类桩径桩长数量合计东楼西楼地下车库试桩ф800约70米33/6ф700约45米//44抗压桩ф800约70米222327/549抗拔桩ф700约45米//460460累计桩数2253304641019四、专业工程特点1、桩基工程施工工期约180天，工期比较紧，对进度控制要求高；··2自检合格？××××××××工程JLXZ-×××2、地质结构复杂，单桩桩身长，单桩施工成桩时间长，成桩质量保证难度大，对质量控制要求高；3、设计要求本工程全部基桩的施工采用泵吸反循环施工工艺，对机械设备性能要求高；4、桩基施工阶段机械设备投入多，管理工作量大，劳动强度高，对人力投入要求高；5、桩基施工阶段为单位基桩循环作业，机械设备须动态管理，安全隐患多，对安全管理要求高；6、临时用电须使用安全电缆，并加强日常检查，确保用电安全。五、监理工作的流程（此栏由公司统一）（一）、质量监理工作的流程否同意否否重要工序是是否··3开工准备（施工单位）审查开工条件（监理单位）分项工序施工（施工单位）工序完成后自检（施工单位）整改（施工单位）填报《检验批质量报验申请表》（施工单位）检查工序质量（监理单位）进行处理本分项分部工程完成整改（施工单位）审查分项分部工程质量现场检查质量文件核查（监理单位）转...
