2016年下半年软件设计师考试下午真题(试题及参考答案)VIP免费

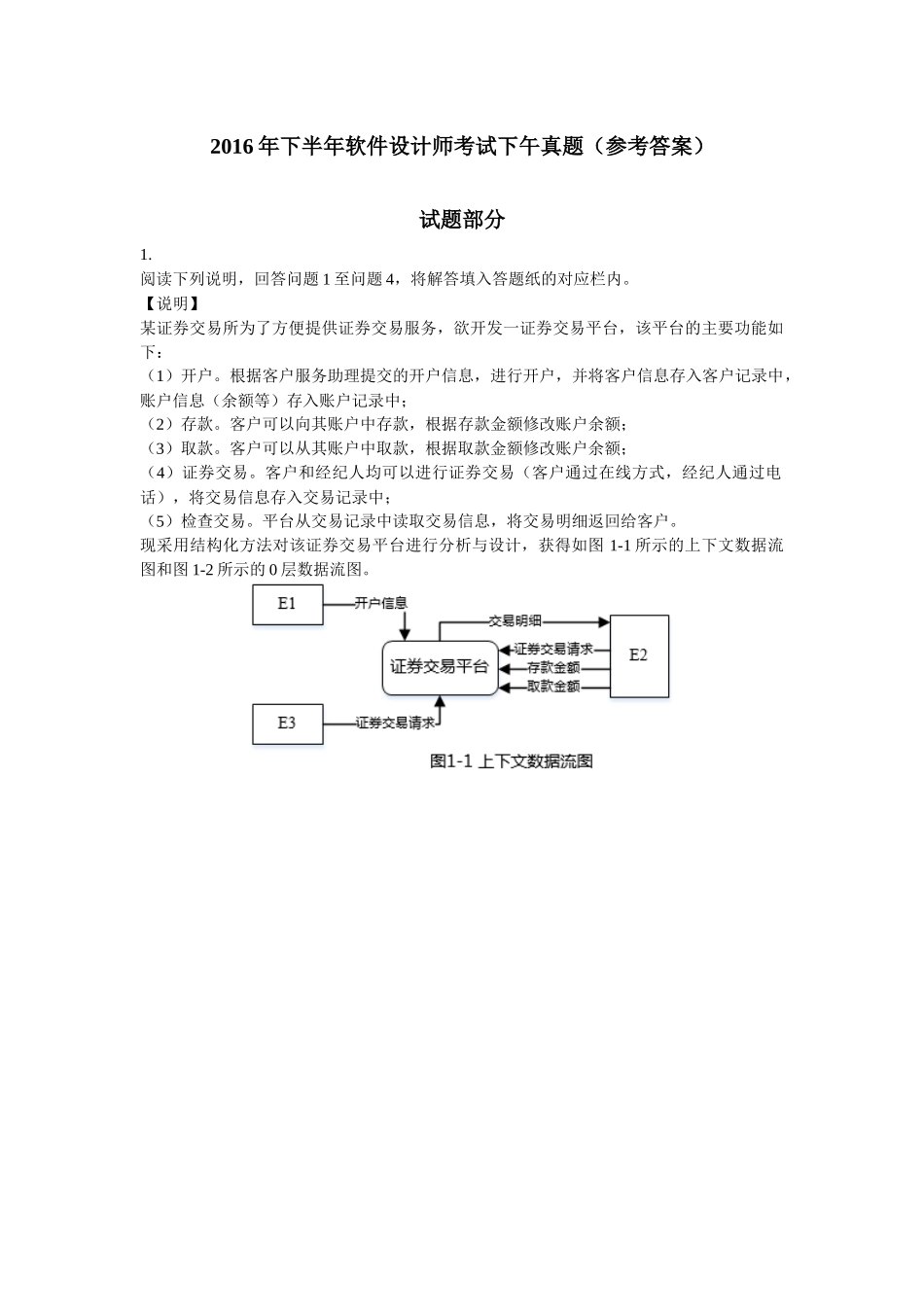

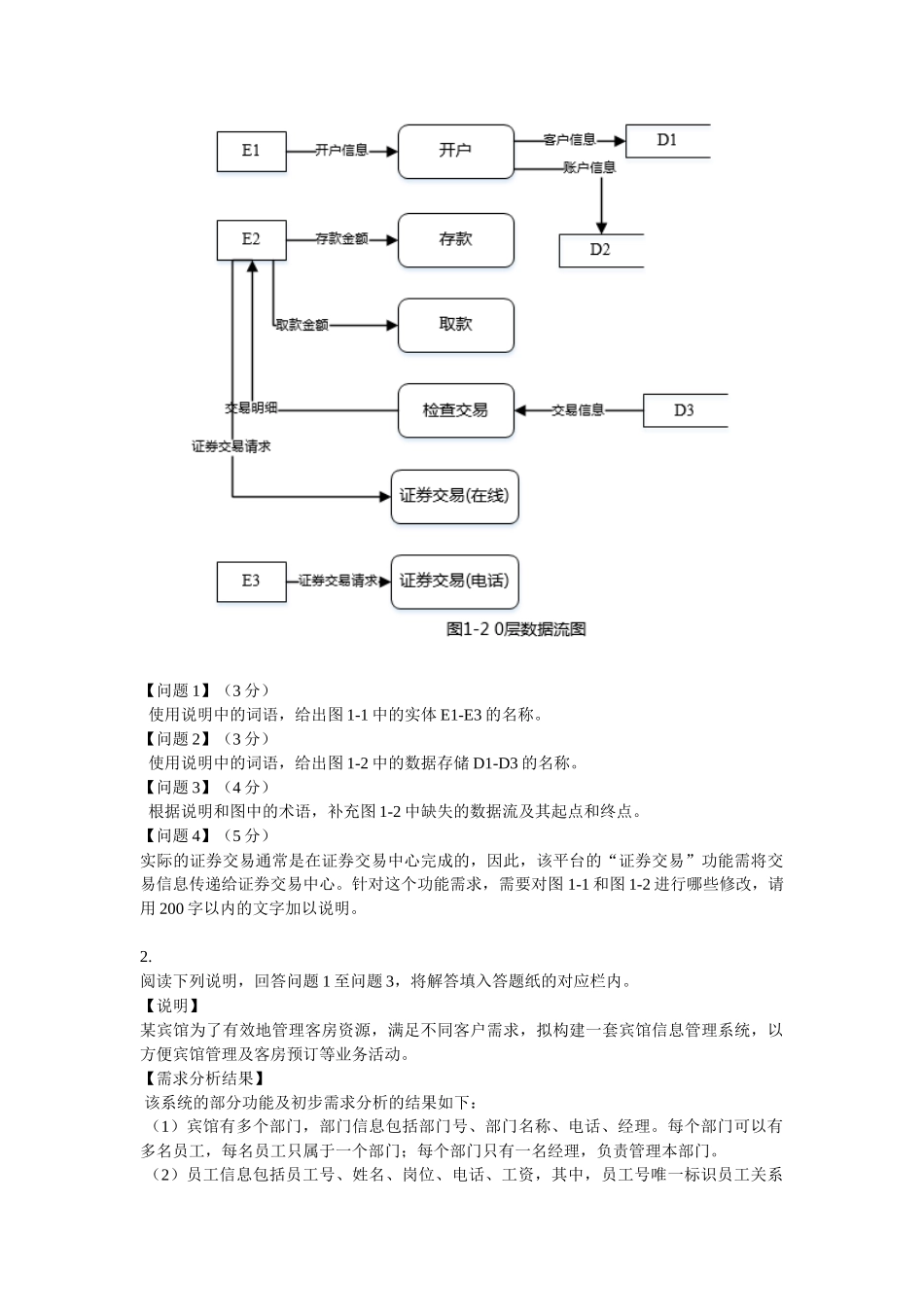

2016年下半年软件设计师考试下午真题（参考答案）试题部分1.阅读下列说明，回答问题1至问题4，将解答填入答题纸的对应栏内。【说明】某证券交易所为了方便提供证券交易服务，欲开发一证券交易平台，该平台的主要功能如下：（1）开户。根据客户服务助理提交的开户信息，进行开户，并将客户信息存入客户记录中，账户信息（余额等）存入账户记录中；（2）存款。客户可以向其账户中存款，根据存款金额修改账户余额；（3）取款。客户可以从其账户中取款，根据取款金额修改账户余额；（4）证券交易。客户和经纪人均可以进行证券交易（客户通过在线方式，经纪人通过电话），将交易信息存入交易记录中；（5）检查交易。平台从交易记录中读取交易信息，将交易明细返回给客户。现采用结构化方法对该证券交易平台进行分析与设计，获得如图1-1所示的上下文数据流图和图1-2所示的0层数据流图。【问题1】（3分）使用说明中的词语，给出图1-1中的实体E1-E3的名称。【问题2】（3分）使用说明中的词语，给出图1-2中的数据存储D1-D3的名称。【问题3】（4分）根据说明和图中的术语，补充图1-2中缺失的数据流及其起点和终点。【问题4】（5分）实际的证券交易通常是在证券交易中心完成的，因此，该平台的“证券交易”功能需将交易信息传递给证券交易中心。针对这个功能需求，需要对图1-1和图1-2进行哪些修改，请用200字以内的文字加以说明。2.阅读下列说明，回答问题1至问题3，将解答填入答题纸的对应栏内。【说明】某宾馆为了有效地管理客房资源，满足不同客户需求，拟构建一套宾馆信息管理系统，以方便宾馆管理及客房预订等业务活动。【需求分析结果】该系统的部分功能及初步需求分析的结果如下：（1）宾馆有多个部门，部门信息包括部门号、部门名称、电话、经理。每个部门可以有多名员工，每名员工只属于一个部门；每个部门只有一名经理，负责管理本部门。（2）员工信息包括员工号、姓名、岗位、电话、工资，其中，员工号唯一标识员工关系中的一个元组，岗位有经理、业务员。（3）客房信息包括客房号（如1301、1302等）、客房类型、收费标准、入住状态（已入住／未入住），其中客房号唯一标识客房关系中的一个元组，不同客房类型具有不同的收费标准。（4）客户信息包括客户号、单位名称、联系人、联系电话、联系地址，其中客户号唯一标识客户关系中的一个元组。（5）客户预订客房时，需要填写预订申请。预订申请信息包括申请号、客户号、入住时间、入住天数、客房类型、客房数量，其中，一个申请号唯一标识预订申请中的一个元组；一位客户可以有多个预订申请，但一个预订申请对应唯一的一位客户。（6）当客户入住时，业务员根据客户的预订申请负责安排入住客房事宜。安排信息包括客房号、姓名、性别、身份证号、入住时间、天数、电话，其中客房号、身份证号和入住时间唯一标识一次安排。一名业务员可以安排多个预订申请，一个预订申请只由一名业务员安排，而且可安排多间同类型的客房。【概念模型设计】根据需求阶段收集的信息，设计的实体联系图如图2-1所示。【关系模式设计】部门（部门号，部门名称，经理，电话）员工（员工号，（a），姓名，岗位，电话，工资）客户（（b），联系人，联系电话，联系地址）客房（客房号，客房类型，收费标准，入住状态）预订申请（（c），入住时间，天数，客房类型，客房数量）安排（申请号，客房号，姓名，性别，（c），天数，电话，业务员）【问题1】（4分）根据问题描述，补充四个联系，完善图2-1，的实体联系图。联系名可用联系1、联系2、联系3和联系4代替，联系的类型为1:1、1:n和m:n（或1:1，和1:*和*:*）。【问题2】（8分）（1）根据题意，将关系模式中的空（a）～（d）补充完整，并填入答题纸对应的位置上。（2）给出“预订申请”和“安排”关系模式的主键和外键。【问题3】（3分）【关系模式设计】中的“客房”关系模式是否存在规范性问题，请用100字以内文字解释你的观点（若存在问题，应说明如何修改“客房”关系模式）。3.阅读下列说明，回答问题1至问题3，将解答填入答题纸的对应栏内。【说明】某种出售罐装饮料的自动售货机．（VendingMachine）的工...
