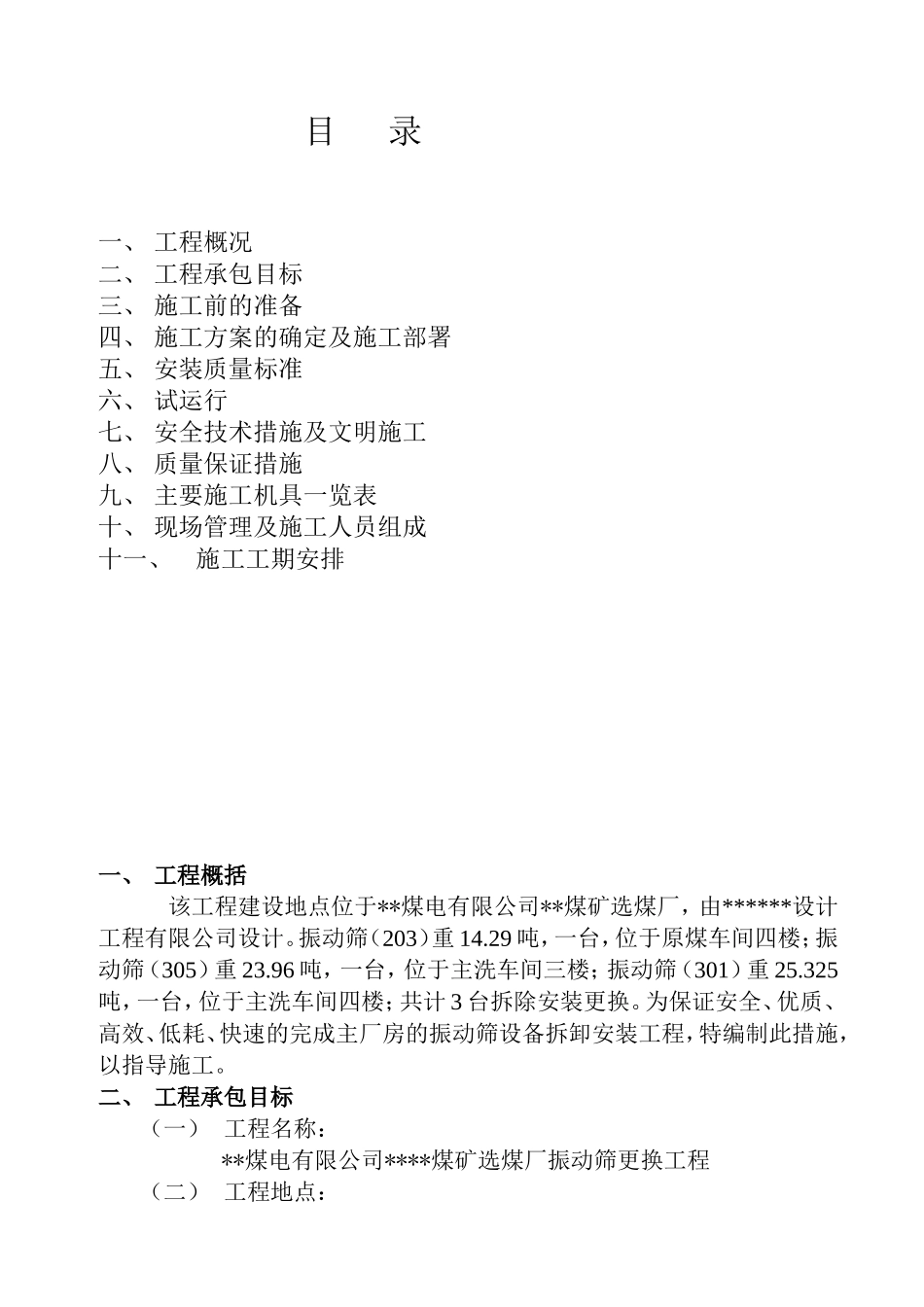

目录一、工程概况二、工程承包目标三、施工前的准备四、施工方案的确定及施工部署五、安装质量标准六、试运行七、安全技术措施及文明施工八、质量保证措施九、主要施工机具一览表十、现场管理及施工人员组成十一、施工工期安排一、工程概括该工程建设地点位于**煤电有限公司**煤矿选煤厂，由******设计工程有限公司设计。振动筛（203）重14.29吨，一台，位于原煤车间四楼；振动筛（305）重23.96吨，一台，位于主洗车间三楼；振动筛（301）重25.325吨，一台，位于主洗车间四楼；共计3台拆除安装更换。为保证安全、优质、高效、低耗、快速的完成主厂房的振动筛设备拆卸安装工程，特编制此措施，以指导施工。二、工程承包目标（一）工程名称：**煤电有限公司****煤矿选煤厂振动筛更换工程（二）工程地点：**煤电有限公司****煤矿选煤厂主厂房（三）工程质量确保本工程为优良工程。（四）工程工期我单位经严谨的考虑及周密的安排布置，严格按照合同工期施工。工期十天。（五）安全生产确保实现杜绝轻伤，无重大设备安全事故等。（六）文明施工确保实现矿区样板化文明工地目标。三、施工前准备A、按招标文件施工技术要求：㈠、旧筛子拆除施工前必须组织施工专业技术人员对新筛子的相关安装几何尺寸，与原有基础进行仔细校核，确认没有任何问题后方可进行拆除安装；㈡、原振动筛拆除①拆除筛子时不得野蛮操作，破坏原有的生产系统必须复原；②拆下的旧筛子保持整体性，并保持拆除前的完好状态，不得使用氧炔切割等方式破坏筛子整体；③在支撑或提升振动筛时，必须要避免引起振动筛扭转，避免损坏横梁和侧板上（当具有时）的橡胶覆层。④必须注意不得扭曲振动筛的侧边，要将吊索与吊耳相连接。㈢、新振动筛安装⑴、振动筛技术参数简介①203振动筛的主要技术参数型号：原煤分级筛，BRU-1-300/850B-2×HE80LS筛子静止重量：约14290KG驱动描述：包含一台45KW的TEFC电机通过皮带轮，皮带和一个驱动轴总成和一台激振器连接，再通过一个柔性盘联轴在另一台激振器上。激振器速度为878RPM。激振器描述：两台HE80LS型激振器，每个飞轮带2个插件。工作力矩：707.6NM，离心力：487.6KN，安装角度：45度，质量：1112KG。振动冲程：10.1MM。加速度：42.72M/SEC2（4.36G）尺寸大小：参见图纸。2②301振动筛的主要技术参数型号：原煤分级脱泥筛，BRU-2-360/610-2×HE150LS筛子静止重量：约25325KG驱动描述：包含一台75KW电机通过皮带轮，皮带和一个水平轴和一台激振器连接，再通过一个柔性盘联轴在另一台激振器上。激振器速度为834RPM。激振器描述：两台HE150LS型激振器，每个飞轮带2个钢衬套。工作力矩：2771.3NM，离心力：1077.9KN，安装角度：多样，质量：1808KG。振动行程：11.7MM。加速度：44.7M/SEC2（4.6G）尺寸大小：参见图纸。③305振动筛的主要技术参数型号：原煤分级脱泥筛，BRU-2-300/610-2×HE150LS筛子静止重量：约23960KG驱动描述：包含一台75KW电机通过皮带轮，皮带和一个水平轴和一台激振器连接，再通过一个柔性盘联轴在另一台激振器上。激振器速度为930RPM。激振器描述：两台HE150LS型激振器，每个飞轮带2个HE150-010固体插入件和一个HE150LS-017中空插入件。工作力矩：1420NM，离心力：566.5KN，安装角度：多样，质量：1779KG。振动行程：12.2MM。加速度：47.9M/SEC2（4.9G）尺寸大小：参见图纸。⑵、安装技术要求Ⅰ、吊装要求：①、吊装程序必须符合《选煤厂起吊打运管理办法》要求和注意事项；②、在支撑或提升振动筛时，必须要避免引起振动筛扭转，避免损坏横梁和侧板上（当具有时）的橡胶覆层。③、必须注意不得扭曲振动筛的侧边，要将吊索与吊耳相连接。Ⅱ、安装要求：1、根据厂家提供的安装图纸，检查验证弹簧底板以及由其它方提供的安装用螺栓和螺母。2、使用普通螺母，将弹簧底板安装在支撑结构上并用垫片找平，保证底板上表面处于同一平面，该平面误差必须控制在5毫米范围内。在这一安装阶段，不要使用自锁定螺母。33、检查弹簧橡胶垫圈和弹簧，将弹簧橡胶垫圈安装在底板的管上，并将筛子的楔形托架置于安装图所示的位置中，然后，将弹簧安装在底板上。4、利用吊索连接起重吊...
