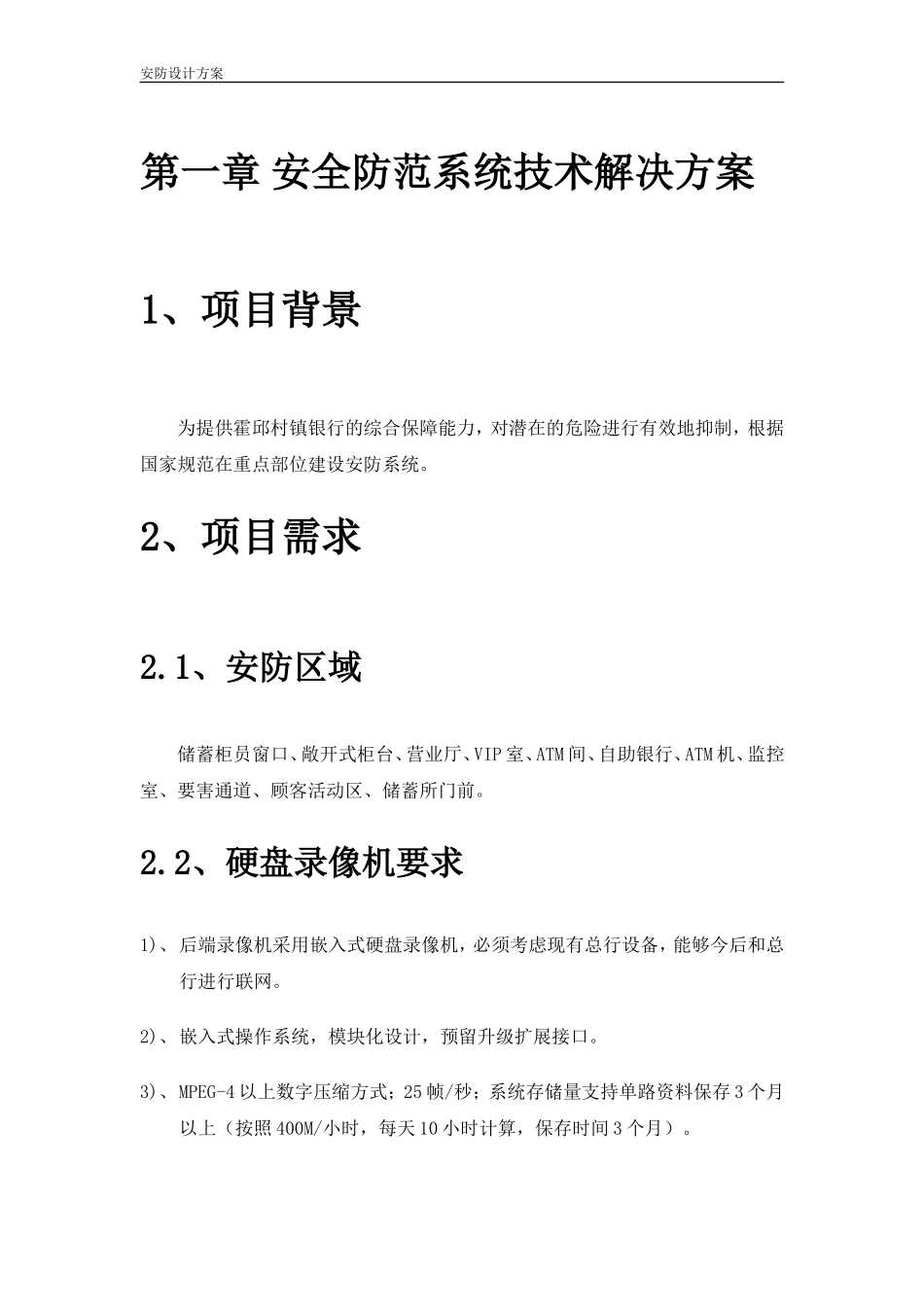

安全防范系统设计方案安防设计方案安防设计方案第一章安全防范系统技术解决方案1、项目背景为提供霍邱村镇银行的综合保障能力，对潜在的危险进行有效地抑制，根据国家规范在重点部位建设安防系统。2、项目需求2.1、安防区域储蓄柜员窗口、敞开式柜台、营业厅、VIP室、ATM间、自助银行、ATM机、监控室、要害通道、顾客活动区、储蓄所门前。2.2、硬盘录像机要求1)、后端录像机采用嵌入式硬盘录像机，必须考虑现有总行设备，能够今后和总行进行联网。2)、嵌入式操作系统，模块化设计，预留升级扩展接口。3)、MPEG-4以上数字压缩方式；25帧/秒；系统存储量支持单路资料保存3个月以上（按照400M/小时，每天10小时计算，保存时间3个月）。安防设计方案4)、支持高速硬盘（7200转），大容量硬盘（250G以上）。硬盘配置必须便于将来扩容。5)、支持网络远程管理，支持TCP/IP协议，配置远程分控管理软件。6)、备份方式支持热插拔移动硬盘USB盘或者CD-R/RW。2.3、监听系统所有监控点都具有现场监听录音功能，监听及录音回放必须清晰、准确、完整2.4、UPS备用电源用以保证整套监控系统、报警主机在市电中断后可以正常工作（科士达3K/12T）2.5、报警设备在现金柜台、主要通道、其他重点区域、出入口安装入侵探测设备和若干紧急求助报警按钮。3、设计依据1)《银行营业场所风险等级和防护级别的规定》GA/38-20042)《安全防范工程技术规范》GB/T50348-20043)《防盗报警控制器材通用技术条件》GB/12663-20014)《电视监控系统工程设计规范》GB/T50348-20045)《安防工程程序与要求》GA/75-946)《彩色电视图像质量主观评价方法》GB7401-87安防设计方案7)《安全防范系统通用图形符号》GA/T74-948)《软件工程国家标准》GTB8569)《光纤分布式数据接口（FDDI）高建局域网标准》10)《银行营业场所安装工程质量检验评定标准》GA/T16676-9711)《建筑电气安装工程质量检验评定标准》GBJ303-8812)《智能建筑设计标准》GB/T50314-200013)《安全防范工程程序与要求》GA/T75—9414)《安全防范系统通用图形符号》GA/T74—9415)《民用闭路电视系统工程技术规范》GB50198-9416)《工业企业通讯接地设计规范》GBJ97-8517)《中国电气装置安装工程施工及验收规范》GBJ232—8218)《智能建筑弱电工程设计施工图集》GBJT-47119)《CATV行业标准》GY/T121-9520)中行监控系统设计要求4、设计遵循原则4.1、以技术先进和标准化为设计标准系统应充分遵循现有的国际通行设计规范。在设计和实施时，最大限度地利用当今先进、成熟、具有发展前途的计算机技术、通信技术、自动化技术，执行所采用技术的开放性，全部采用国际标准或事实上的国际标准，从而保证系统能够随科技的发展而平滑升级。4.2、以成熟性和实用性为主导思想所选设备和技术均经过实践证明其为成熟的技术和设备，能够确保所选的设备和主要材料均耐久实用。安防设计方案4.3、开放性随着安防监控系统的扩展和智能化技术的发展，安防监控系统要面对系统设备数量上增加和技术上的提升的局面。在设计初期的设计中，应尽量选择具有发展潜力的技术和扩展性好的设备，以满足用户将来不断提高的生活质量要求。4.4、以安全性为设计要求产品选用应把"安全性"放在首位。因系统投入后将长期使用，必须能经受在各种复杂的环境中的考验，保证系统长期正常运行。安全性较高的产品可有效的提高安全防护系数，并降低系统的维护费用，而且更易于管理。5、方案设计5.1、安防监控系统的组成本闭路电视监控系统由图像采集系统、报警系统、信号传输系统和后端控制系统组成。（1）、图像采集系统前端设备主要负责视频信号的采集，主要设备有摄像机、监听、防护罩等。（2）、报警系统报警系统主要负责对可能发生的突发事件的快速反应，主要设备有双监探测器、玻璃破碎报警器、振动探测报警器、紧急按钮、报警主机、声光报警装置等。（3）、后端设备后端设备的作用是对前端已采集的信号进行处理。它主要包括视频信号的切换、显示、记录和处理；后端设备主要包括：数字监控硬盘录像系统、显示器、综合管理平台、报警主机等。安防设计方案（4）、传输系统中间传输部分是闭路电视监控系统的一个重要组成...
