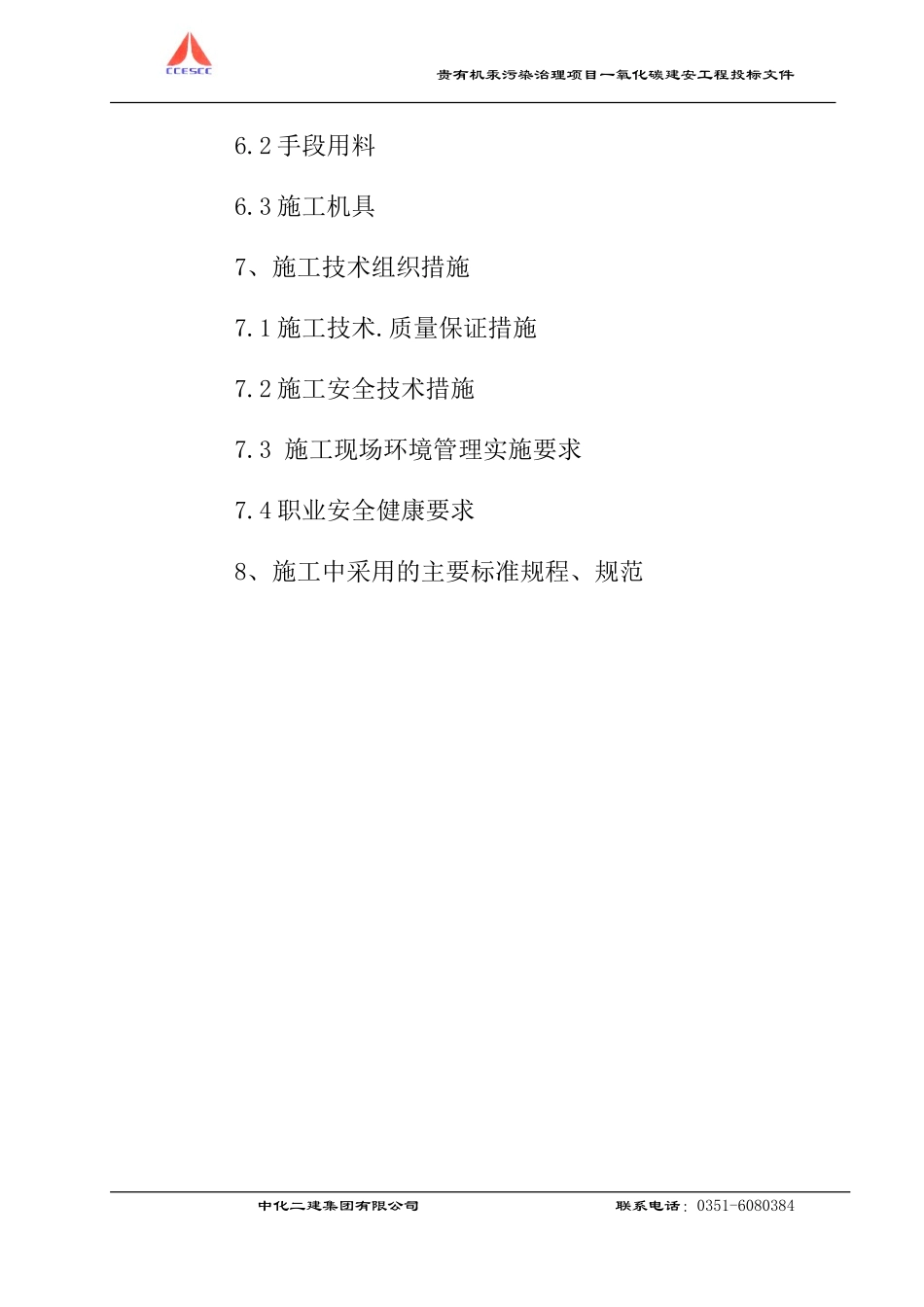

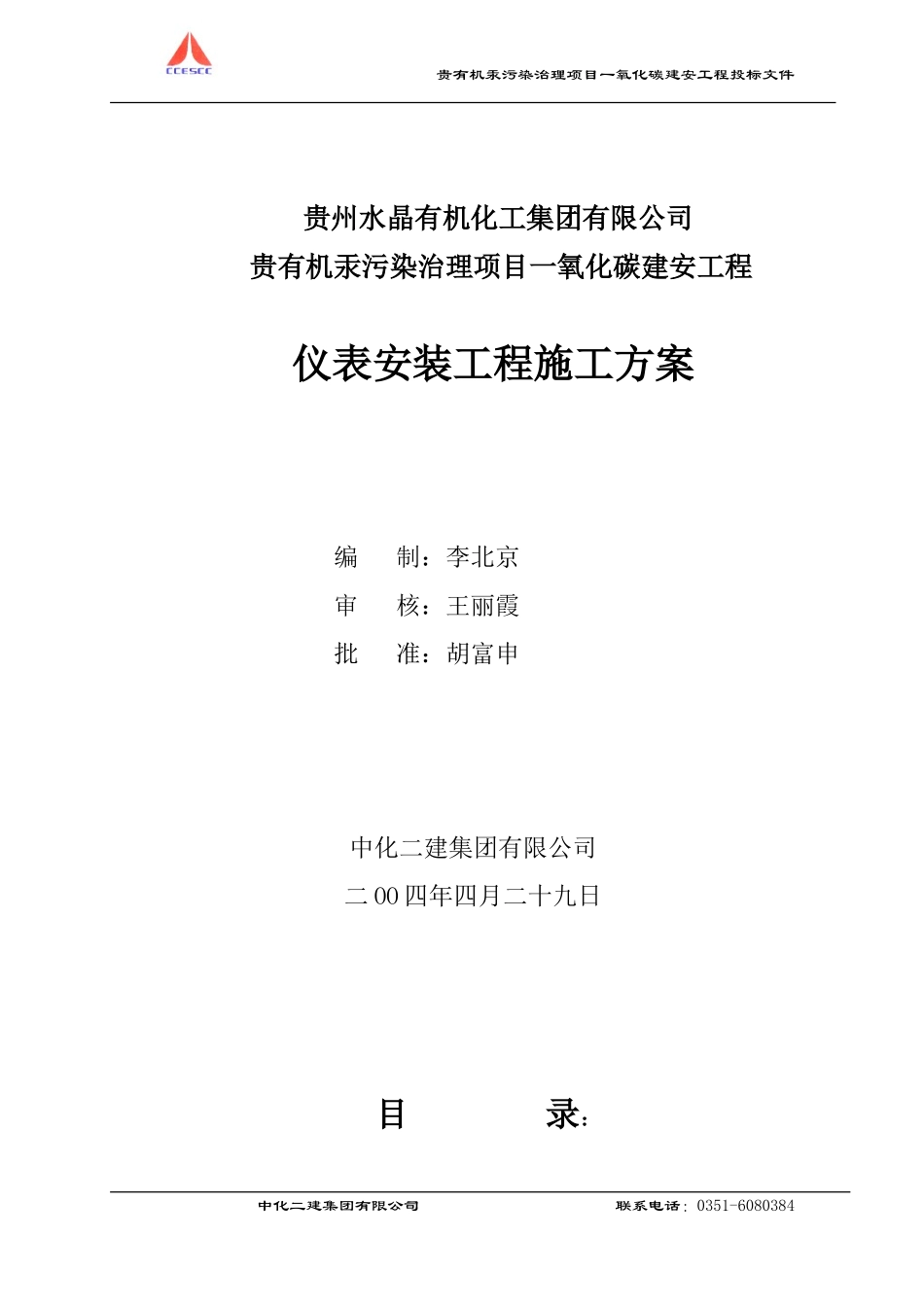

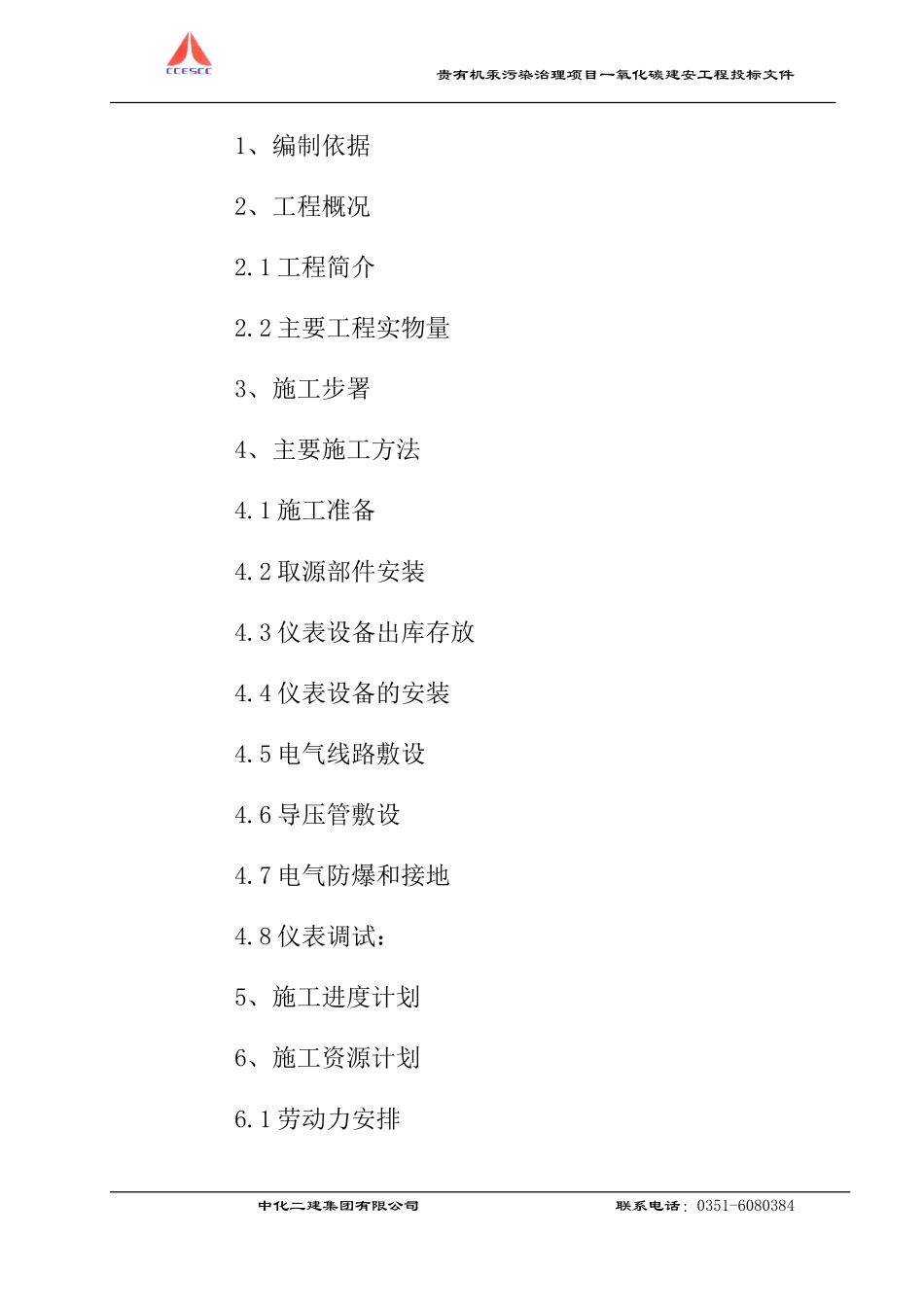

贵有机汞污染治理项目一氧化碳建安工程投标文件贵州水晶有机化工集团有限公司贵有机汞污染治理项目一氧化碳建安工程仪表安装工程施工方案编制：李北京审核：王丽霞批准：胡富申中化二建集团有限公司二OO四年四月二十九日目录：中化二建集团有限公司联系电话：0351-6080384贵有机汞污染治理项目一氧化碳建安工程投标文件1、编制依据2、工程概况2.1工程简介2.2主要工程实物量3、施工步署4、主要施工方法4.1施工准备4.2取源部件安装4.3仪表设备出库存放4.4仪表设备的安装4.5电气线路敷设4.6导压管敷设4.7电气防爆和接地4.8仪表调试：5、施工进度计划6、施工资源计划6.1劳动力安排中化二建集团有限公司联系电话：0351-6080384贵有机汞污染治理项目一氧化碳建安工程投标文件6.2手段用料6.3施工机具7、施工技术组织措施7.1施工技术.质量保证措施7.2施工安全技术措施7.3施工现场环境管理实施要求7.4职业安全健康要求8、施工中采用的主要标准规程、规范中化二建集团有限公司联系电话：0351-6080384贵有机汞污染治理项目一氧化碳建安工程投标文件1、编制依据1.1贵州有机汞治理项目氧化碳提纯装置招标文件；1.2贵州有机汞治理项目氧化碳提纯装置自控施工图纸。2、工程概况2.1工程简介本施工图设计包括了工艺流程中参数的检测、信号转换以及显示、调节、程控和报警所需的仪表及配套设备。本装置设计采用西门子S7-300中PLC控制系统并取消盘装仪表的方案，重要参数均可在控制室内CRT上进行监视和操作。本装置设置自动压力调节系统9套、流量调节系统1套、液位调节系统1套、液位联锁自动控制系统1套、手操控制系统1套、复杂控制系统1套、程序控制系统2套。所有动力设备包括压缩机和真空泵的运行信号引到控制室内PLC上显示度作停车报警，实现在控制室内对动力设备进行远程紧急停车操作。2.2主要工程实物量序号仪表名称单位数量备注1仪表柜块22操作台块13温度仪表块284压力仪表块575流量仪表块36压力、差压变送器台277液位仪表块38分析仪表台169执行器台13710其它仪表台24111钢管米325012电缆千米334.8513钢材吨1.514电缆桥架吨7.53、施工步署3.1本工程确保优质工程、确保工程按期完工并顺利投产。本工程质量要求符合国家或仪表专业质量检验评定标准的条件。质量标准依据施工图、仪表安装工程验收规范。中化二建集团有限公司联系电话：0351-6080384贵有机汞污染治理项目一氧化碳建安工程投标文件3.2工程总目标：确保优质达标、短工期、低成本。3.3为控制工程的质量、进度及成本，建立以总工程师为首的仪表安装工程质量保证体系。3.3施工程序图纸会审，设计交底à编制施工图预算、材料预算à编写施工组织设计、施工方案à向有关施工人员进行技术交底à熟悉了解施工图纸及施工现场，进行安装前的施工准备工作并做好配合工作à仪表设备、材料出库、初检，进行仪表一次调试并做好调试记录à电缆桥架安装、盘箱柜安装、钢管敷设、电缆敷设、仪表设备安装àDCS控制系统及仪表系统调试à交工资料整理à单体试车、交工验收。4、主要施工方法4.1施工准备4.1.1熟悉仪表施工图，掌握仪表安装调试工作的全部内容和细节，安装、调试人员要持证上岗，各工序要设专人负责。4.1.2熟悉各类调试项目实用回路图，指明操作要点.4.1.3配置所需的标准仪表、器具，检查标准仪表，器具的检定有效期及使用精度符合要求。4.1.4试验电源最好使用稳压源，继电保护调试时最好使用三相稳压源，以免由于电网的波动对测试造成不良影响。4.1.5编制施工组织设计、施工图预算及施工预算。4.2取源部件安装4.2.1一次部件的安装要求仪表施工人员及时配合工艺，不得遗漏。安装位置应根据流程图及施工规范的注意事项来确定，并满足便于观察和操作维修方便，无振动，且介质流速稳定的原则进行；4.2.2施工中要求仪表取源部件、压力管线等的焊接，均要求由专职合格焊工进行焊接。仪表施工人员不允许在工艺管线，设备上随意开孔、焊接支架等。各安装部件在安装之前均要严格核对材质、规格、型号使之符合设计图纸要求，取源点的位置要合理。取源部件应离开焊缝100mm以上，离开法兰300mm以上。同一管线上的两个取源部件其间距应不小于150mm，流量仪...
