自来水管道流量一览表VIP免费

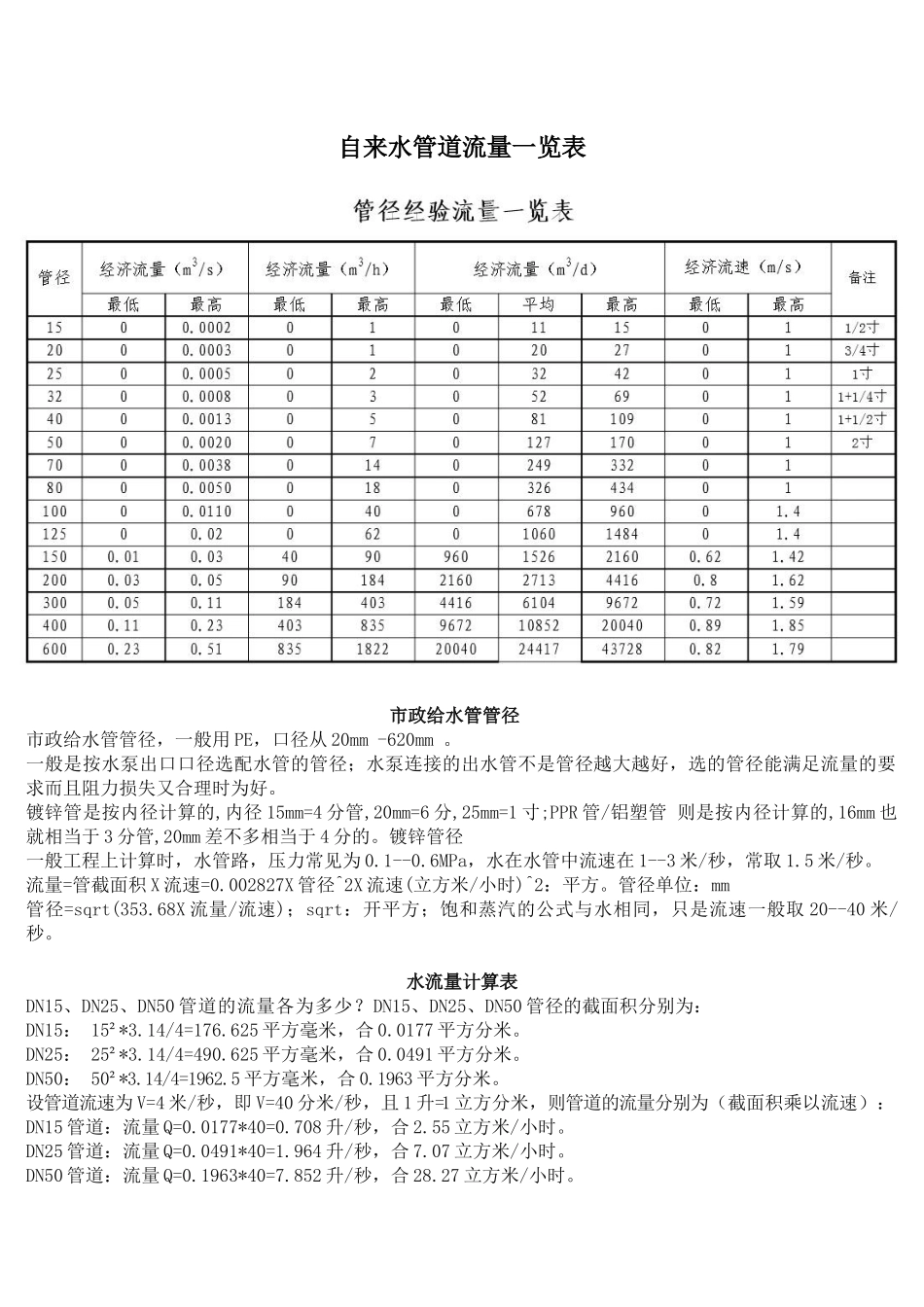

自来水管道流量一览表_第1页
1/3

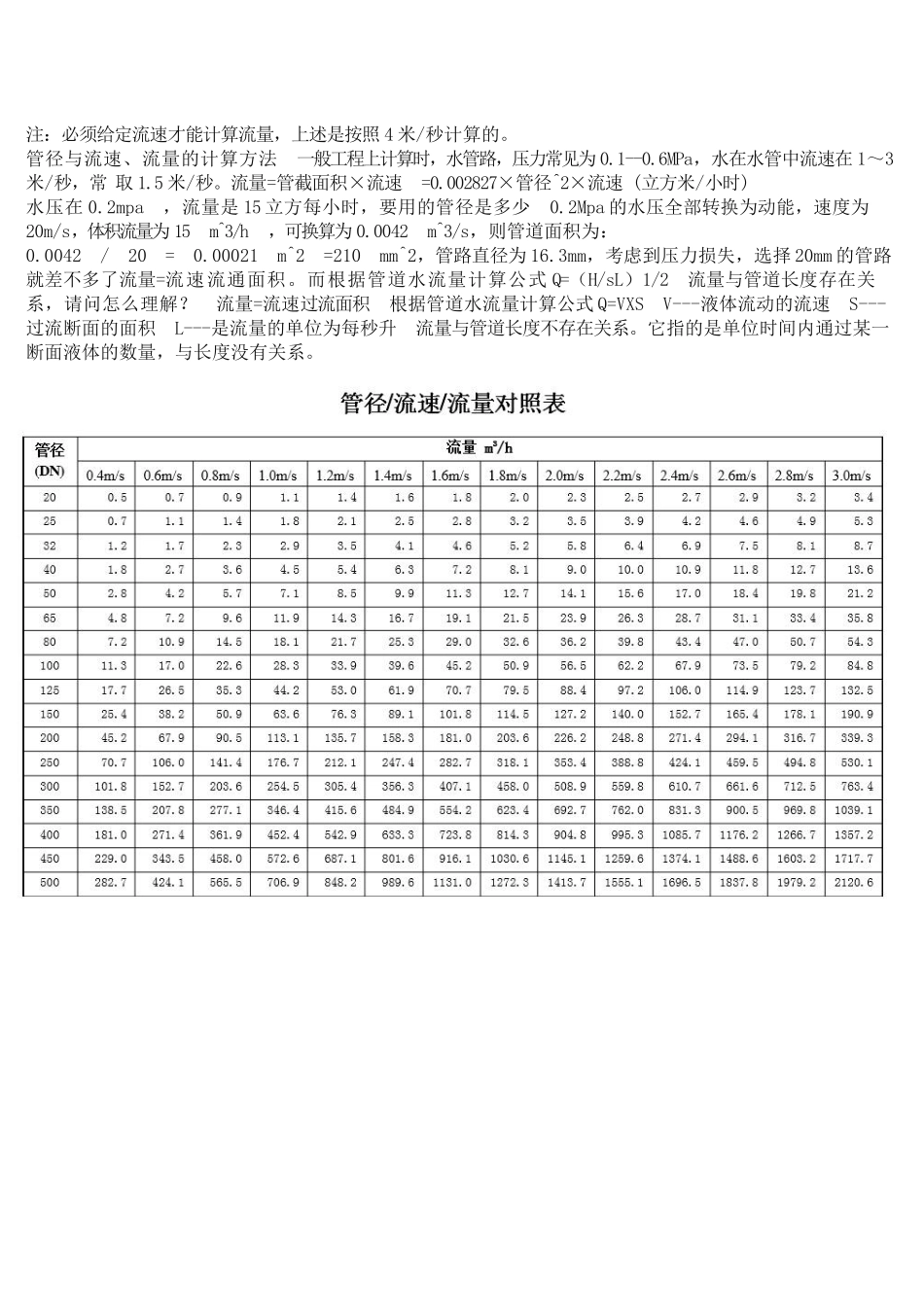

自来水管道流量一览表_第2页
2/3

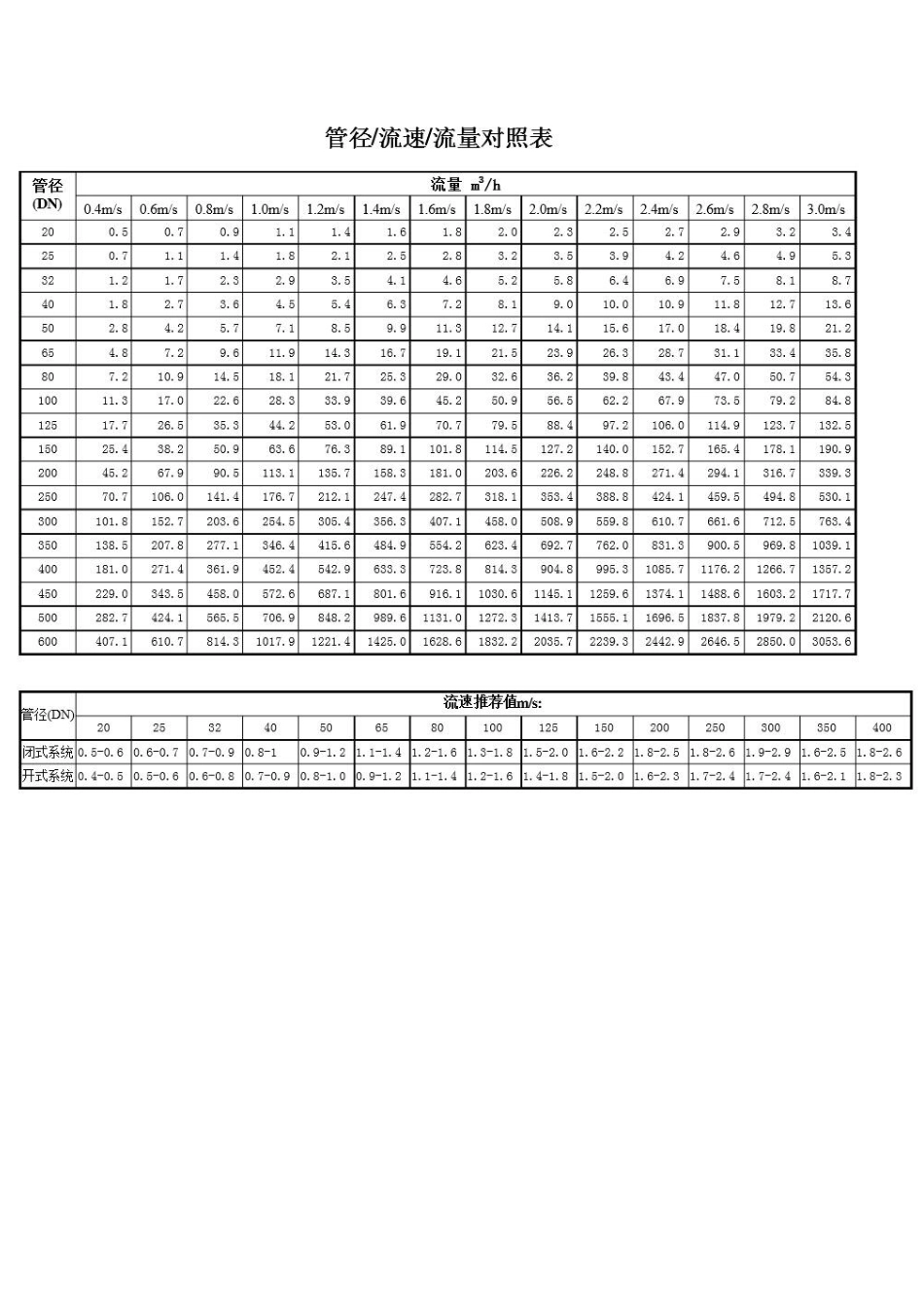

自来水管道流量一览表_第3页
3/3
自来水管道流量一览表市政给水管管径市政给水管管径,一般用PE,口径从20mm-620mm。一般是按水泵出口口径选配水管的管径;水泵连接的出水管不是管径越大越好,选的管径能满足流量的要求而且阻力损失又合理时为好。镀锌管是按内径计算的,内径15mm=4分管,20mm=6分,25mm=1寸;PPR管/铝塑管则是按内径计算的,16mm也就相当于3分管,20mm差不多相当于4分的。镀锌管径一般工程上计算时,水管路,压力常见为0.1--0.6MPa,水在水管中流速在1--3米/秒,常取1.5米/秒。流量=管截面积X流速=0.002827X管径^2X流速(立方米/小时)^2:平方。管径单位:mm管径=sqrt(353.68X流量/流速);sqrt:开平方;饱和蒸汽的公式与水相同,只是流速一般取20--40米/秒。水流量计算表DN15、DN25、DN50管道的流量各为多少?DN15、DN25、DN50管径的截面积分别为:DN15:15²*3.14/4=176.625平方毫米,合0.0177平方分米。DN25:25²*3.14/4=490.625平方毫米,合0.0491平方分米。DN50:50²*3.14/4=1962.5平方毫米,合0.1963平方分米。设管道流速为V=4米/秒,即V=40分米/秒,且1升=1立方分米,则管道的流量分别为(截面积乘以流速):DN15管道:流量Q=0.0177*40=0.708升/秒,合2.55立方米/小时。DN25管道:流量Q=0.0491*40=1.964升/秒,合7.07立方米/小时。DN50管道:流量Q=0.1963*40=7.852升/秒,合28.27立方米/小时。注:必须给定流速才能计算流量,上述是按照4米/秒计算的。管径与流速、流量的计算方法一般工程上计算时,水管路,压力常见为0.1--0.6MPa,水在水管中流速在1~3米/秒,常取1.5米/秒。流量=管截面积×流速=0.002827×管径^2×流速(立方米/小时)水压在0.2mpa,流量是15立方每小时,要用的管径是多少0.2Mpa的水压全部转换为动能,速度为20m/s,体积流量为15m^3/h,可换算为0.0042m^3/s,则管道面积为:0.0042/20=0.00021m^2=210mm^2,管路直径为16.3mm,考虑到压力损失,选择20mm的管路就差不多了流量=流速流通面积。而根据管道水流量计算公式Q=(H/sL)1/2流量与管道长度存在关系,请问怎么理解?流量=流速过流面积根据管道水流量计算公式Q=VXSV---液体流动的流速S---过流断面的面积L---是流量的单位为每秒升流量与管道长度不存在关系。它指的是单位时间内通过某一断面液体的数量,与长度没有关系。
