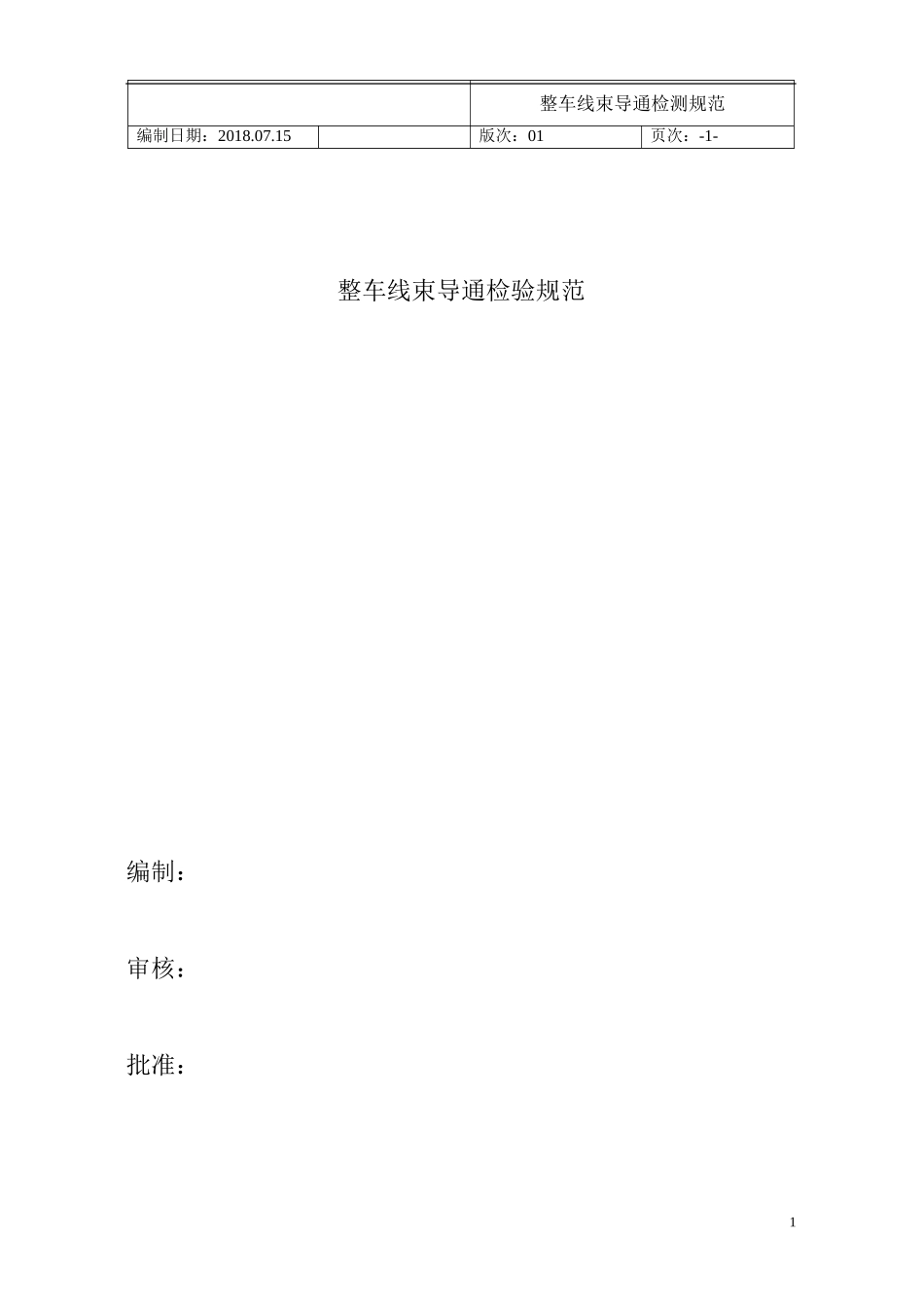

整车线束导通检验规范编制:审核:批准:1整车线束导通检测规范编制日期:2018.07.15版次:01页次:-1-1定义................................................................31.1检验目的.....................................................................31.2检验范围.....................................................................31.3术语和定义...................................................................31.3.1线号............................................................31.3.2导通............................................................31.3.3表笔............................................................31.3.4插接器...........................................................32准备................................................................42.1检测地点:...........................................................42.1.1电器电子部试验室....................................................42.2检测工具和设备...............................................................42.2.1线束导通检测台架....................................................42.2.2万用表............................................................43工具及使用方法......................................................73.1导通工具——万用表...........................................................74检测................................................................74.1单根电线束的导通检测.........................................................74.1.1不考虑打卡点或焊接点的导通检测.......................................74.1.2单根电线束有打卡点或焊接点的导通检测..................................94.2整车电线束的导通检测.........................................................94.2.1两根电线束的导通检测................................................94.2.2整车电线束的导通检测...............................................115总结...............................................................142整车线束导通检测规范编制日期:2018.07.15版次:01页次:-2-1定义1.1检验目的使整车电线束导通的检验规范化、程序化。1.2检验范围适用于所有奇瑞汽车的电线束的导通检测;主要是对第一次手工样件的电线束、第一次装车的整车电线束、OTS认可样件的电线束、性能试验的电线束及PBD设计变更后的电线束进行一个较全面的导通检测。1.3术语和定义本规范采用下列的定义。1.3.1线号1.3.1.1线的物理、逻辑功能,避免混淆而对每根导线编号,仪表有数字和字母组合。1.3.2导通1.3.2..1通挡位,红色黑色表笔跨接在待测电线束的两端。1.3.3表笔1.3.3.1黑色连接器,由导线和探针组成。1.3.4插接器1.3.4.1插头和插座安装在护套内的组合件。1.3.4.2护套housing1.3.4.3接受端子形成电气连接的塑料件。3整车线束导通检测规范编制日期:2018.07.15版次:01页次:-3-2准备2.1检测地点:2.1.1电器电子部试验室。2.2检测工具和设备:2.2.1线束导通检测台架。图12.2.2万用表。2.2.2.1指导数字式万用表,是把连续的被测模拟电参量自动的变成不连续的,用数字编码方式并以十进制数字自动显示测量结果的一种电测量仪表,数字式万用表具有输入阻抗高、误差小、读数直观。一般用于测量不变的电流、电压值。数字式万用表由于有蜂鸣器,因而测量电路的通断比较方便。(1)插孔和转换开关的使用。首先要根据测试项目选择插孔或转换开关的位置,由于使用时测量电压、电压和电阻等交替地进行,一定不要忘记换档。(2)测试表笔的使用。万用表有红、黑两根表笔,位置不能接反、接错,否则,会带来测试错误或判断失误。一般万用表的将黑表笔插入COM插孔,红表笔插人VΩ插孔。4整车线束导通检测规范编制日期:2018.07.15版次:01页次:-4-5整车线束导通检测规范编制日期:2018.07.15版次:01页次...
