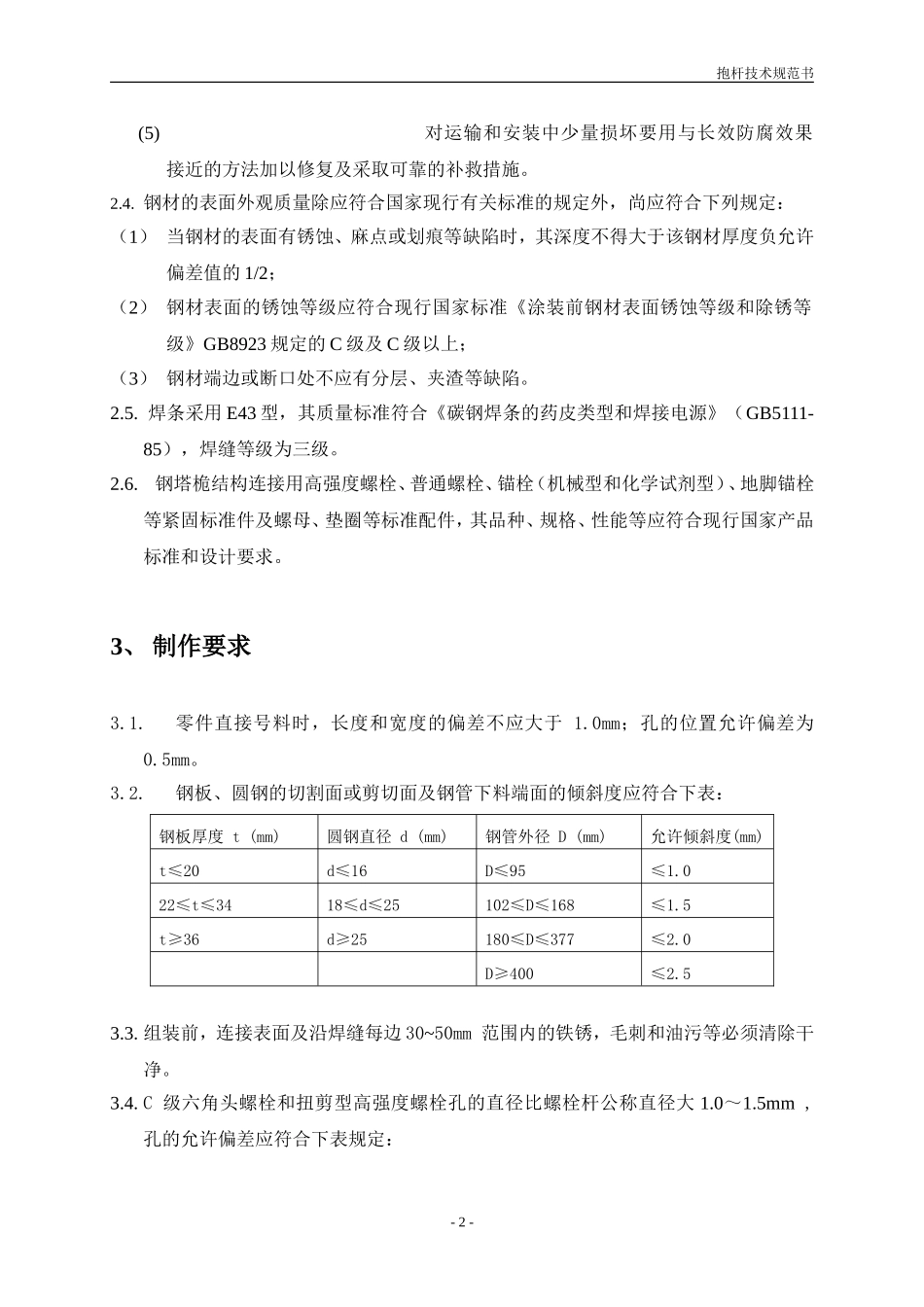

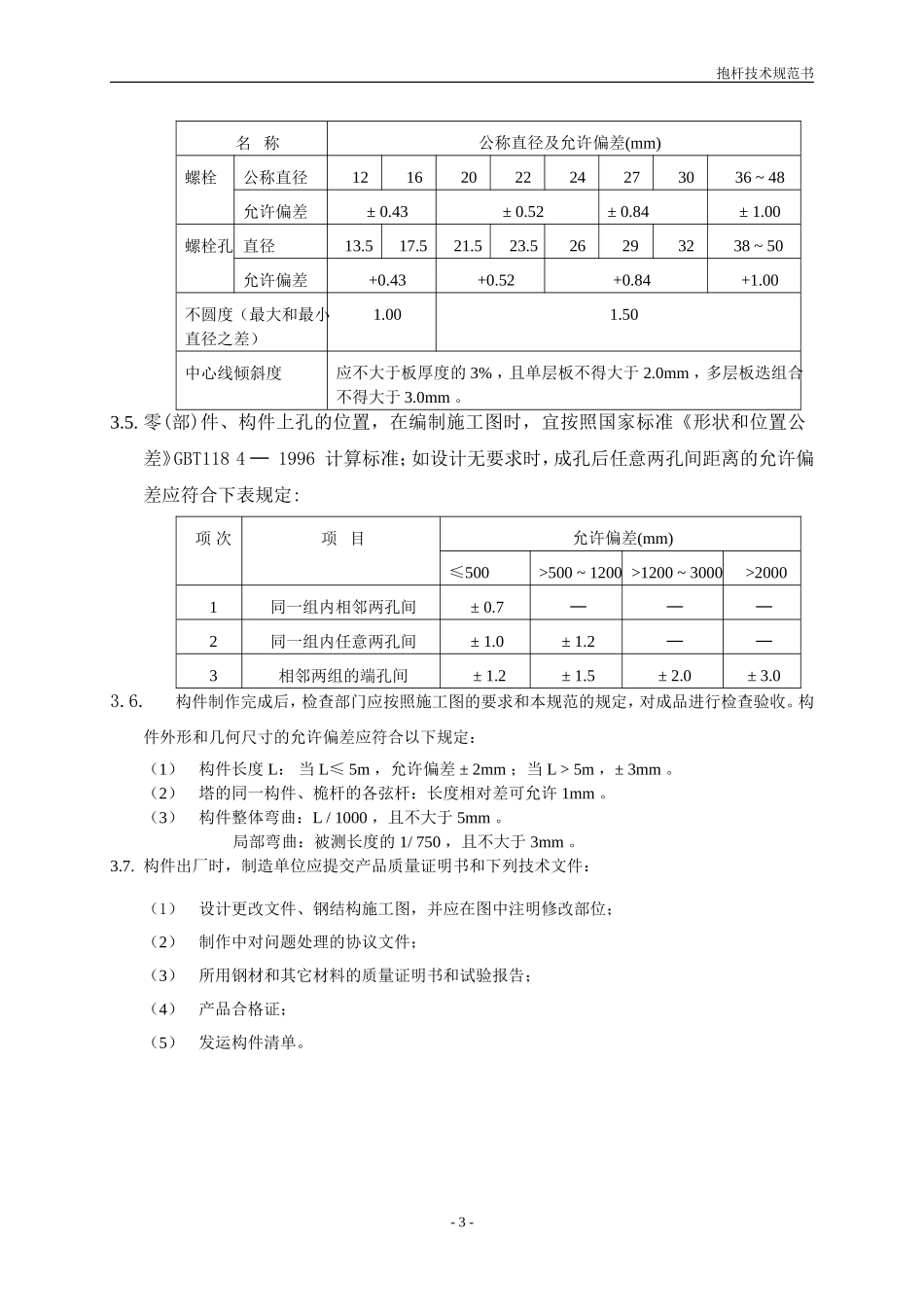

抱杆技术规范书抱杆技术规范书1、总则1.1.本规范书适用于8米以下用于移动天线的支撑物的钢结构支撑杆,也称抱杆。1.2.抱杆杆身由塔厂单位按无线工艺的要求负责加工和安装。1.3.抱杆由主杆和斜杆(撑杆)组成,主杆采用热镀锌钢管,斜杆(撑杆)采用普通钢管或角钢,一般在主杆顶部安装1付移动天线。1.4.塔厂必须严格按照设计单位所设计的要求进行材料选择、制作及安装,安装完成的抱杆必须满足设计单位所设计的防风、抗震、防雷、防火、防水等要求。2、材料要求2.1.天线抱杆主杆所用钢材为无缝热镀锌钢管(20#钢),直径至少为70毫米以上。各种规格抱杆均有避雷针设施并牢固焊接,避雷针长度应满足工艺要求并不应小于0.8米。2.2.钢材质量应符合《碳素结构钢》(GB/T700-2006)、《低合金高强度结构钢》(GB/T1591-1994)以及其它现行国家产品标准要求和设计要求。2.3.除地脚螺栓外,所有构件均采用热镀锌工艺防腐,其热浸镀锌件的锌层质量应符合下列要求:(1)外观:镀锌表面应具有实用性光滑,在连接处不允许有毛刺、满瘤和多余结块,并不得有过酸洗或露铁等缺陷;(2)镀锌附着量和锌层厚度:镀件厚度小于5mm时,锌层厚度应不低于65μm,镀件厚度大于或等于5mm时,镀锌层厚度应不低于86μm;(3)均匀性:镀件的锌层应均匀,用硫酸铜浸蚀四次不露铁;(4)附着性:镀锌的锌层应与基本金属结合牢固,经锤击试验,锌层不剥离,不凸起或按GB2694测定;-1-抱杆技术规范书(5)对运输和安装中少量损坏要用与长效防腐效果接近的方法加以修复及采取可靠的补救措施。2.4.钢材的表面外观质量除应符合国家现行有关标准的规定外,尚应符合下列规定:(1)当钢材的表面有锈蚀、麻点或划痕等缺陷时,其深度不得大于该钢材厚度负允许偏差值的1/2;(2)钢材表面的锈蚀等级应符合现行国家标准《涂装前钢材表面锈蚀等级和除锈等级》GB8923规定的C级及C级以上;(3)钢材端边或断口处不应有分层、夹渣等缺陷。2.5.焊条采用E43型,其质量标准符合《碳钢焊条的药皮类型和焊接电源》(GB5111-85),焊缝等级为三级。2.6.钢塔桅结构连接用高强度螺栓、普通螺栓、锚栓(机械型和化学试剂型)、地脚锚栓等紧固标准件及螺母、垫圈等标准配件,其品种、规格、性能等应符合现行国家产品标准和设计要求。3、制作要求3.1.零件直接号料时,长度和宽度的偏差不应大于1.0mm;孔的位置允许偏差为0.5mm。3.2.钢板、圆钢的切割面或剪切面及钢管下料端面的倾斜度应符合下表:钢板厚度t(mm)圆钢直径d(mm)钢管外径D(mm)允许倾斜度(mm)t≤20d≤16D≤95≤1.022≤t≤3418≤d≤25102≤D≤168≤1.5t≥36d≥25180≤D≤377≤2.0D≥400≤2.53.3.组装前,连接表面及沿焊缝每边30~50mm范围内的铁锈,毛刺和油污等必须清除干净。3.4.C级六角头螺栓和扭剪型高强度螺栓孔的直径比螺栓杆公称直径大1.0~1.5mm,孔的允许偏差应符合下表规定:-2-抱杆技术规范书名称公称直径及允许偏差(mm)螺栓公称直径1216202224273036~48允许偏差±0.43±0.52±0.84±1.00螺栓孔直径13.517.521.523.526293238~50允许偏差+0.43+0.52+0.84+1.00不圆度(最大和最小直径之差)1.001.50中心线倾斜度应不大于板厚度的3%,且单层板不得大于2.0mm,多层板迭组合不得大于3.0mm。3.5.零(部)件、构件上孔的位置,在编制施工图时,宜按照国家标准《形状和位置公差》GBT1184─1996计算标准;如设计无要求时,成孔后任意两孔间距离的允许偏差应符合下表规定:项次项目允许偏差(mm)≤500>500~1200>1200~3000>20001同一组内相邻两孔间±0.7───2同一组内任意两孔间±1.0±1.2──3相邻两组的端孔间±1.2±1.5±2.0±3.03.6.构件制作完成后,检查部门应按照施工图的要求和本规范的规定,对成品进行检查验收。构件外形和几何尺寸的允许偏差应符合以下规定:(1)构件长度L:当L≤5m,允许偏差±2mm;当L>5m,±3mm。(2)塔的同一构件、桅杆的各弦杆:长度相对差可允许1mm。(3)构件整体弯曲:L/1000,且不大于5mm。局部弯曲:被测长度的1/750,且不大于3mm。3.7.构件出厂时,制造单位应提交产品质量证明书和下列技术文件:(1)设计更改文件、钢结构施工图,并应在图中注明修改部位;...
