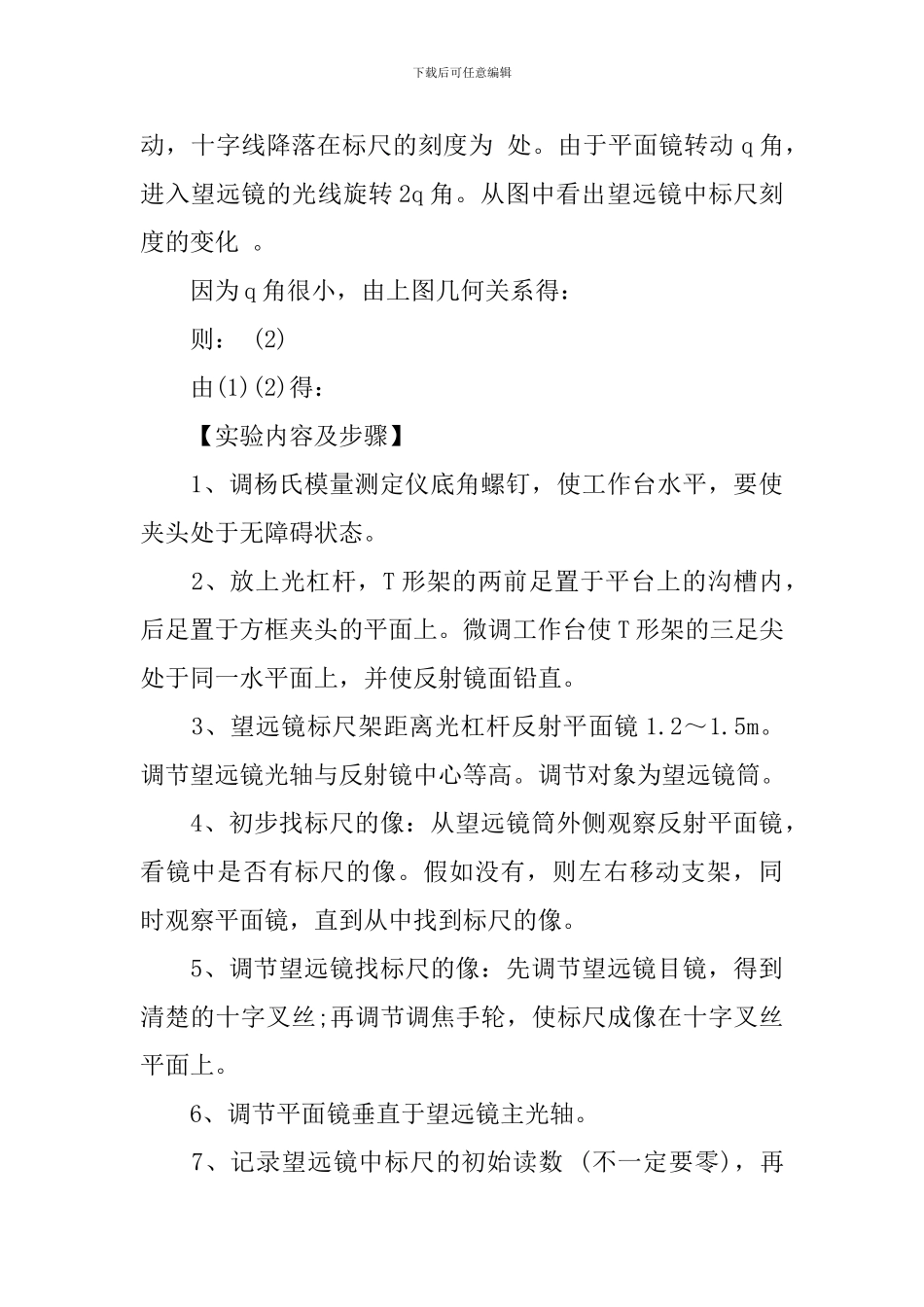

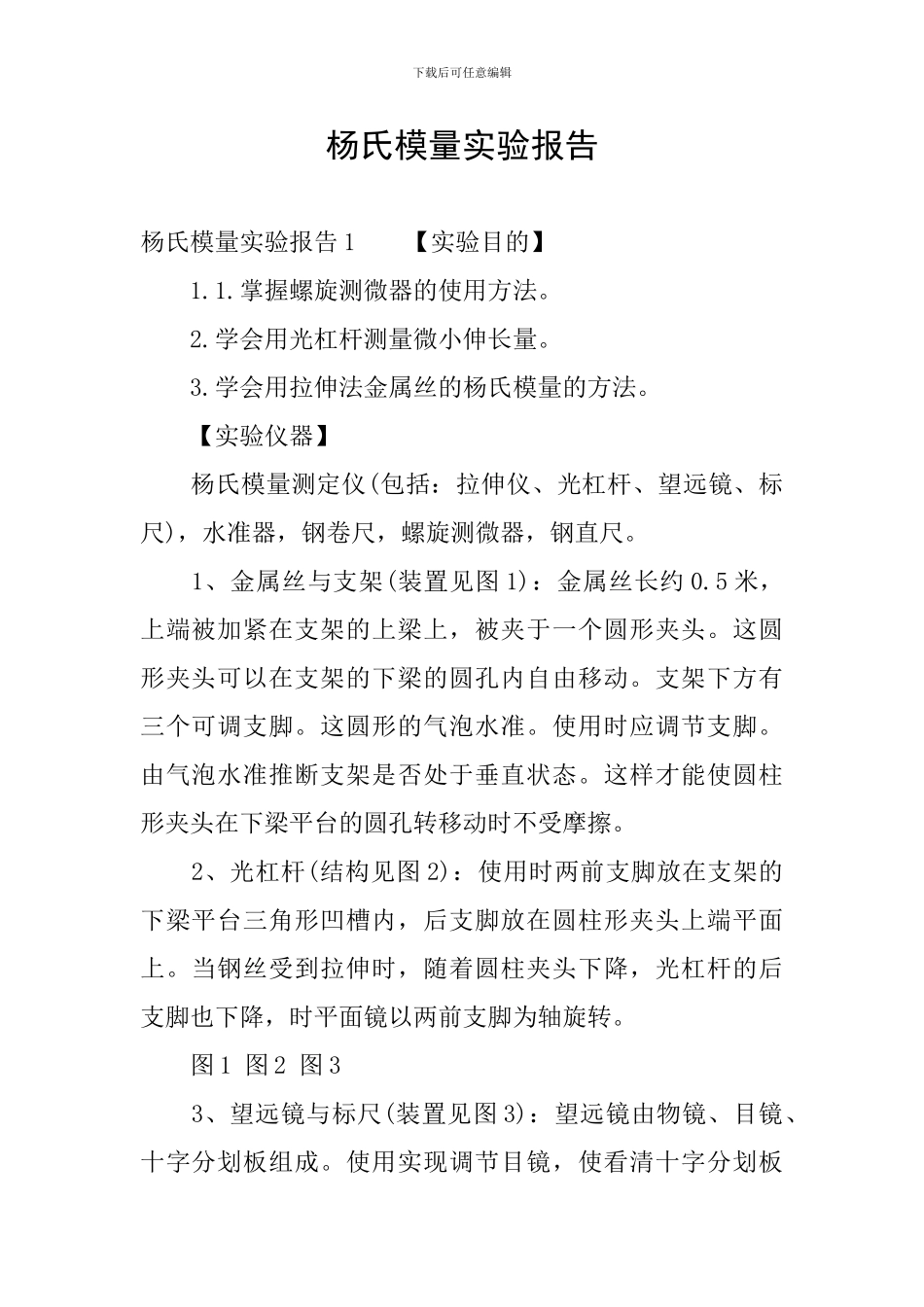

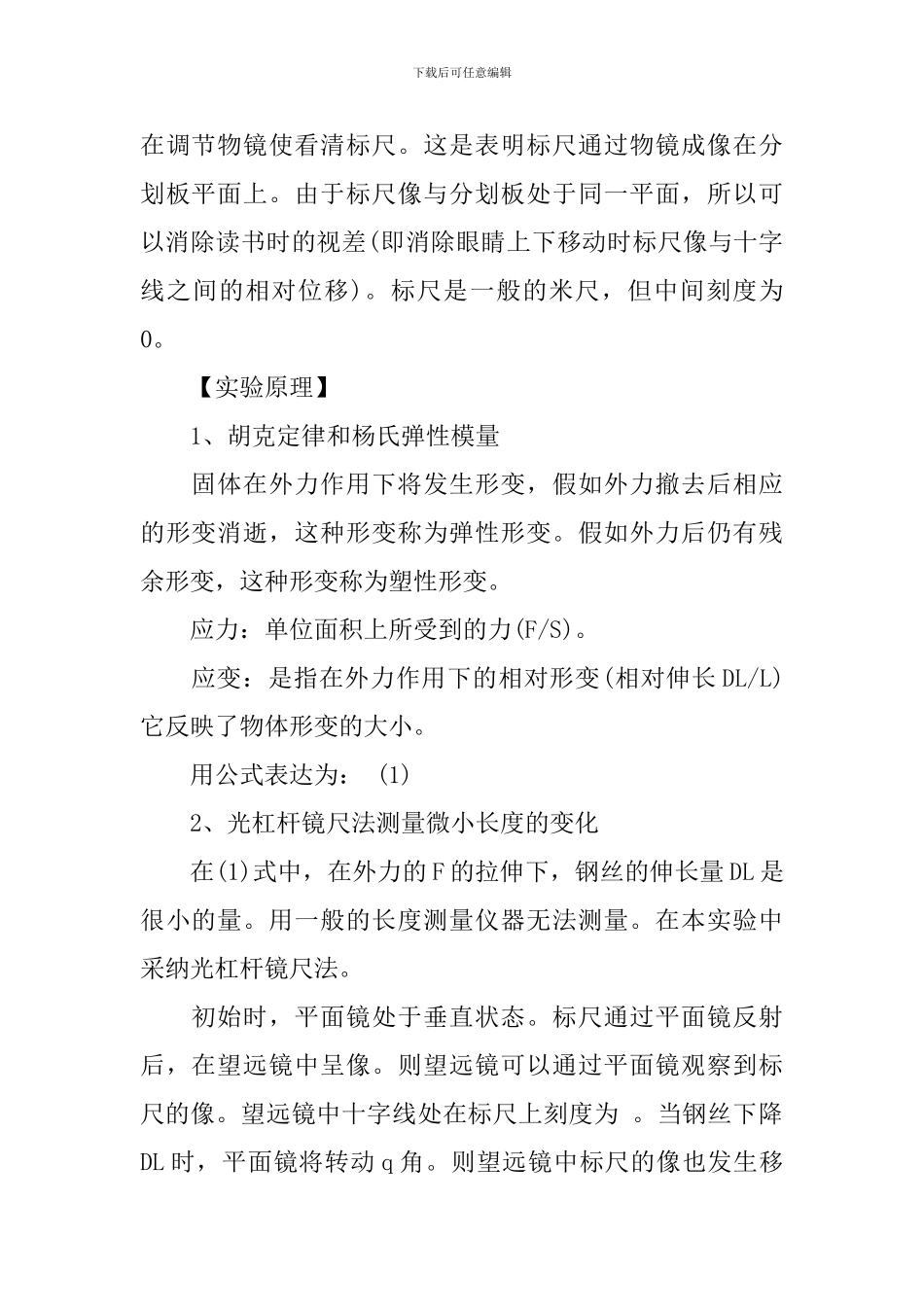

下载后可任意编辑杨氏模量实验报告杨氏模量实验报告1【实验目的】1.1.掌握螺旋测微器的使用方法。2.学会用光杠杆测量微小伸长量。3.学会用拉伸法金属丝的杨氏模量的方法。【实验仪器】杨氏模量测定仪(包括：拉伸仪、光杠杆、望远镜、标尺)，水准器，钢卷尺，螺旋测微器，钢直尺。1、金属丝与支架(装置见图1)：金属丝长约0.5米，上端被加紧在支架的上梁上，被夹于一个圆形夹头。这圆形夹头可以在支架的下梁的圆孔内自由移动。支架下方有三个可调支脚。这圆形的气泡水准。使用时应调节支脚。由气泡水准推断支架是否处于垂直状态。这样才能使圆柱形夹头在下梁平台的圆孔转移动时不受摩擦。2、光杠杆(结构见图2)：使用时两前支脚放在支架的下梁平台三角形凹槽内，后支脚放在圆柱形夹头上端平面上。当钢丝受到拉伸时，随着圆柱夹头下降，光杠杆的后支脚也下降，时平面镜以两前支脚为轴旋转。图1图2图33、望远镜与标尺(装置见图3)：望远镜由物镜、目镜、十字分划板组成。使用实现调节目镜，使看清十字分划板下载后可任意编辑在调节物镜使看清标尺。这是表明标尺通过物镜成像在分划板平面上。由于标尺像与分划板处于同一平面，所以可以消除读书时的视差(即消除眼睛上下移动时标尺像与十字线之间的相对位移)。标尺是一般的米尺，但中间刻度为0。【实验原理】1、胡克定律和杨氏弹性模量固体在外力作用下将发生形变，假如外力撤去后相应的形变消逝，这种形变称为弹性形变。假如外力后仍有残余形变，这种形变称为塑性形变。应力：单位面积上所受到的力(F/S)。应变：是指在外力作用下的相对形变(相对伸长DL/L)它反映了物体形变的大小。用公式表达为：(1)2、光杠杆镜尺法测量微小长度的变化在(1)式中，在外力的F的拉伸下，钢丝的伸长量DL是很小的量。用一般的长度测量仪器无法测量。在本实验中采纳光杠杆镜尺法。初始时，平面镜处于垂直状态。标尺通过平面镜反射后，在望远镜中呈像。则望远镜可以通过平面镜观察到标尺的像。望远镜中十字线处在标尺上刻度为。当钢丝下降DL时，平面镜将转动q角。则望远镜中标尺的像也发生移下载后可任意编辑动，十字线降落在标尺的刻度为处。由于平面镜转动q角，进入望远镜的光线旋转2q角。从图中看出望远镜中标尺刻度的变化。因为q角很小，由上图几何关系得：则：(2)由(1)(2)得：【实验内容及步骤】1、调杨氏模量测定仪底角螺钉，使工作台水平，要使夹头处于无障碍状态。2、放上光杠杆，T形架的两前足置于平台上的沟槽内，后足置于方框夹头的平面上。微调工作台使T形架的三足尖处于同一水平面上，并使反射镜面铅直。3、望远镜标尺架距离光杠杆反射平面镜1.2～1.5m。调节望远镜光轴与反射镜中心等高。调节对象为望远镜筒。4、初步找标尺的像：从望远镜筒外侧观察反射平面镜，看镜中是否有标尺的像。假如没有，则左右移动支架，同时观察平面镜，直到从中找到标尺的像。5、调节望远镜找标尺的像：先调节望远镜目镜，得到清楚的十字叉丝;再调节调焦手轮，使标尺成像在十字叉丝平面上。6、调节平面镜垂直于望远镜主光轴。7、记录望远镜中标尺的初始读数(不一定要零)，再下载后可任意编辑在钢丝下端挂0.320kg砝码，记录望远镜中标尺读数，以后依次加0.320kg，并分别记录望远镜中标尺读数，直到7块砝码加完为止，这是增量过程中的读数。然后再每次减少0.320kg砝码，并记下减重时望远镜中标尺的读数。数据记录表格见后面数据记录部分。8、取下所有砝码，用卷尺测量平面镜与标尺之间的距离R，钢丝长度L，测量光杠杆常数b(把光杠杆在纸上按一下，留下三点的痕迹，连成一个等腰三角形。作其底边上的高，即可测出b)。9、用螺旋测微器测量钢丝直径6次。可以在钢丝的不同部位和不同的经向测量。因为钢丝直径不均匀，截面积也不是理想的圆。【实验注意事项】1、加减砝码时一定要轻拿轻放，切勿压断钢丝。2、使用千分尺时只能用棘轮旋转。3、用钢卷尺测量标尺到平面镜的垂直距离时，尺面要放平。4、杨氏模量仪的主支架已固定，不要调节主支架。5、测量钢丝长度时，要加上一个修正值，是夹头内不能直接测量的一段钢丝长度。【实验数据处理】标尺最小分度：1mm千分尺最小分度：0.01...
