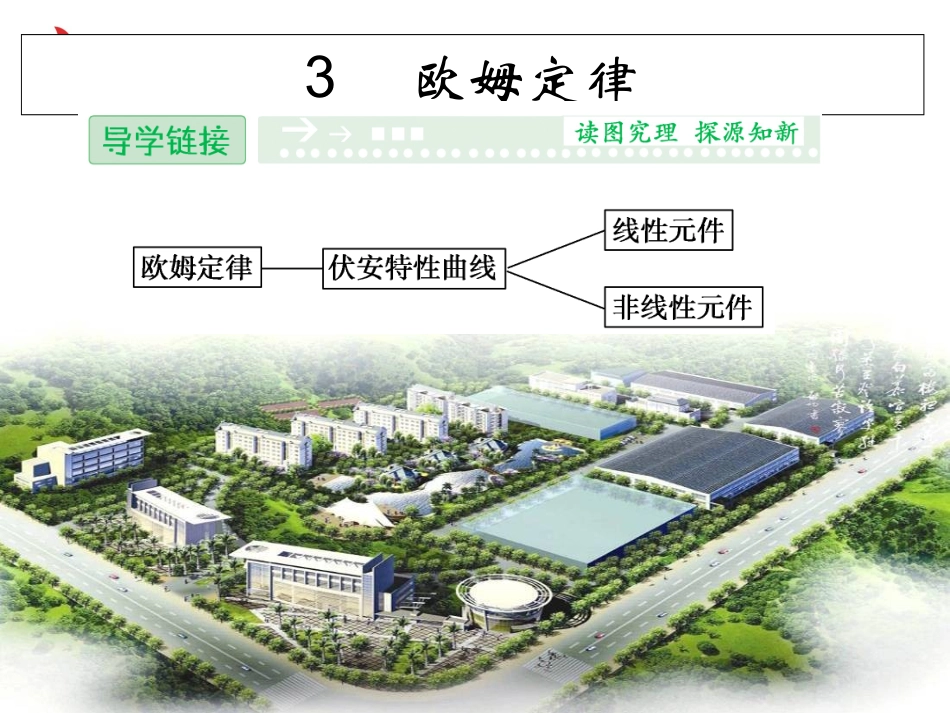

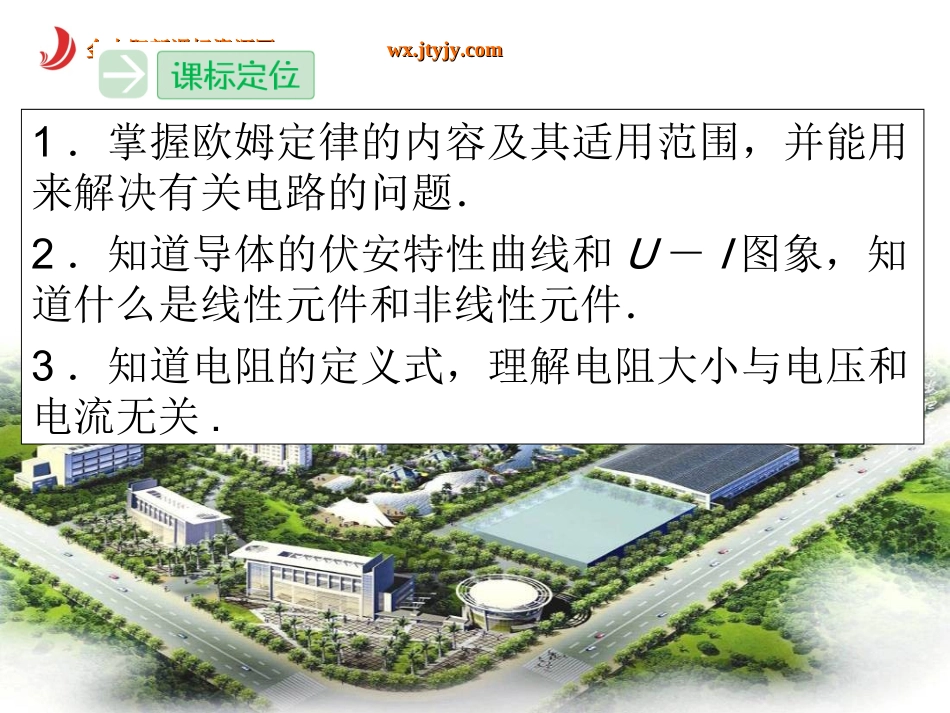

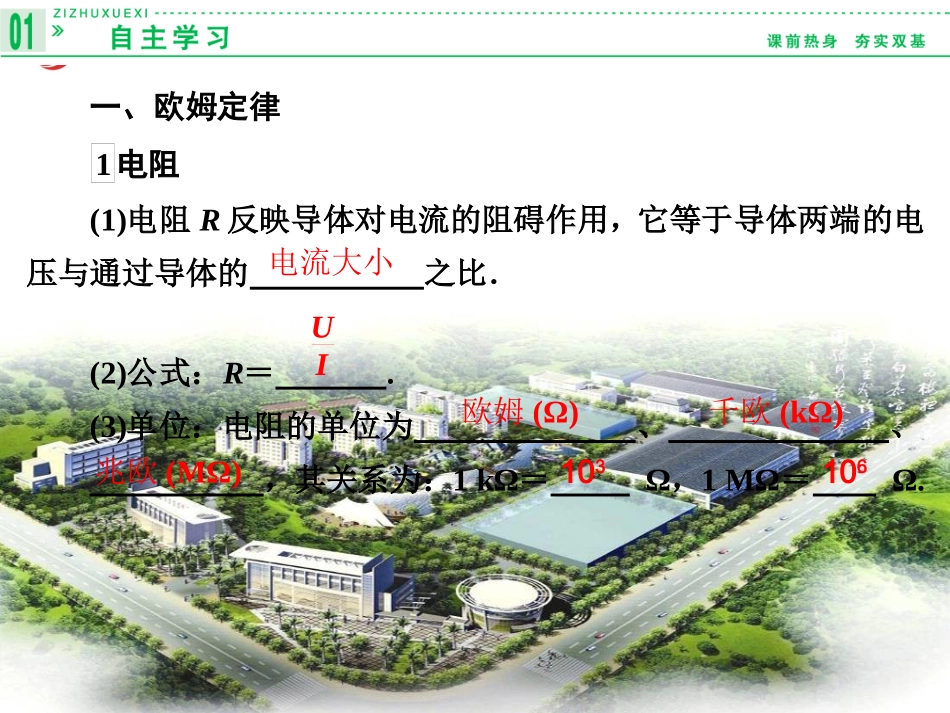

金太阳新课标资源网金太阳新课标资源网wx.jtyjy.comwx.jtyjy.com3欧姆定律金太阳新课标资源网金太阳新课标资源网wx.jtyjy.comwx.jtyjy.com1．掌握欧姆定律的内容及其适用范围，并能用来解决有关电路的问题．2．知道导体的伏安特性曲线和U－I图象，知道什么是线性元件和非线性元件．3．知道电阻的定义式，理解电阻大小与电压和电流无关.金太阳新课标资源网金太阳新课标资源网wx.jtyjy.comwx.jtyjy.com一、欧姆定律1电阻(1)电阻R反映导体对电流的阻碍作用，它等于导体两端的电压与通过导体的之比．(2)公式：R＝.(3)单位：电阻的单位为、、，其关系为：1kΩ＝Ω，1MΩ＝Ω.电流大小UI欧姆(Ω)千欧(kΩ)兆欧(MΩ)103106金太阳新课标资源网金太阳新课标资源网wx.jtyjy.comwx.jtyjy.com2欧姆定律(1)内容：导体中的电流跟导体两端的电压U成，跟导体的电阻R成．(2)公式：.(3)适用条件：适用于导电和导电，气态导体和半导体元件不适用．正比反比I＝UR金属电解质溶液金太阳新课标资源网金太阳新课标资源网wx.jtyjy.comwx.jtyjy.com二、导体的伏安特性曲线(2)线性元件和非线性元件①符合欧姆定律的导体的伏安特性曲线是一条通过坐标原点的直线，具有这种伏安特性的电学元件叫．②不满足欧姆定律的导体，伏安特性曲线是曲线的元件叫．图2－3－11伏安特性曲线(1)定义：用横轴表示电压U，纵轴表示电流I，画出的导体中的电流I随电压U的变化图线，叫导体的特性曲线，如图2－3－1所示．伏安线性元件非线性元件金太阳新课标资源网金太阳新课标资源网wx.jtyjy.comwx.jtyjy.com2测绘小灯泡的伏安特性曲线(1)实验器材：小灯泡、、电流表、、学生电源(或电池组)、开关、导线、坐标纸、铅笔等．(2)实验电路如图2－3－2所示．电压表滑动变阻器图2－3－2金太阳新课标资源网金太阳新课标资源网wx.jtyjy.comwx.jtyjy.com3实验操作(1)按如图2－3－2所示连接好电路，开关闭合前，将变阻器滑片滑至R的端．(2)闭合开关，右移滑片到不同位置，并分别记下、的示数．(3)依据实验数据作出小灯泡的图线．最左电压表电流表I－U金太阳新课标资源网金太阳新课标资源网wx.jtyjy.comwx.jtyjy.com温馨提示某同学用正确的方法描绘出了某种半导体元件的伏安特性曲线如图2－3－3所示，这种元件是线性元件吗？该元件的电阻随U的增大是如何变化的？图2－3－3金太阳新课标资源网金太阳新课标资源网wx.jtyjy.comwx.jtyjy.com一、正确理解I＝UR和R＝UI两个公式1I＝UR是部分电路欧姆定律的数学表达式，适用于金属导电和电解液导电，它反映了导体中电流与电压、电阻的比例关系，对公式可以说“I与U成正比，与R成反比”．2公式R＝UI是电阻的定义式，适用于任何电阻的计算，公式给出了量度电阻大小的一种方法．而导体的电阻由导体本身的性质决定，与外加的电压和通过的电流大小无关．说“电阻R与U成正比，与I成反比”是错误的．在使用两个公式计算时都要注意I、U、R三个量必须是对应同一导体在同种情况下的物理量．金太阳新课标资源网金太阳新课标资源网wx.jtyjy.comwx.jtyjy.com二、如何由导体的伏安特性曲线求导体的电阻1．I－U图线不同于U－I图线，I－U图线为导体的伏安特性曲线，加在导体两端的电压U是自变量，I是因变量．2．对I－U图象或U－I图象进行分析比较时，要先仔细辨认纵轴与横轴各代表什么，以及由此对应的图象上任意一点与坐标原点连线的斜率的具体意义．在I－U图象中，斜率代表电阻的倒数，在U－I图象中，斜率代表电阻．如图2－3－4甲中，R2R1.甲乙图2－3－4金太阳新课标资源网金太阳新课标资源网wx.jtyjy.comwx.jtyjy.com3．I－U图线是曲线时：导体电阻Rn＝UnIn，即电阻等于图线上点(Un，In)与坐标原点连线的斜率的倒数．如图2－3－5而不等于该点切线斜率的倒数．图2－3－5特别提醒(1)I－U图线中的斜率k＝1R，斜率k不能理解为k＝tanα(α为图线与U轴的夹角)，因坐标轴的单位可根据需要人为确定，同一电阻在坐标轴单位不同时倾角α是不同的．(2)某些电阻在电流增大时，由于温度升高而使电阻变化，伏安特性曲线不是直线，但对某一状态，欧姆定律仍然适用．金太阳新课标资源网金太阳新课标资源网wx....
