新人教版九年级物理第19章生活用电知识点全面总结VIP免费

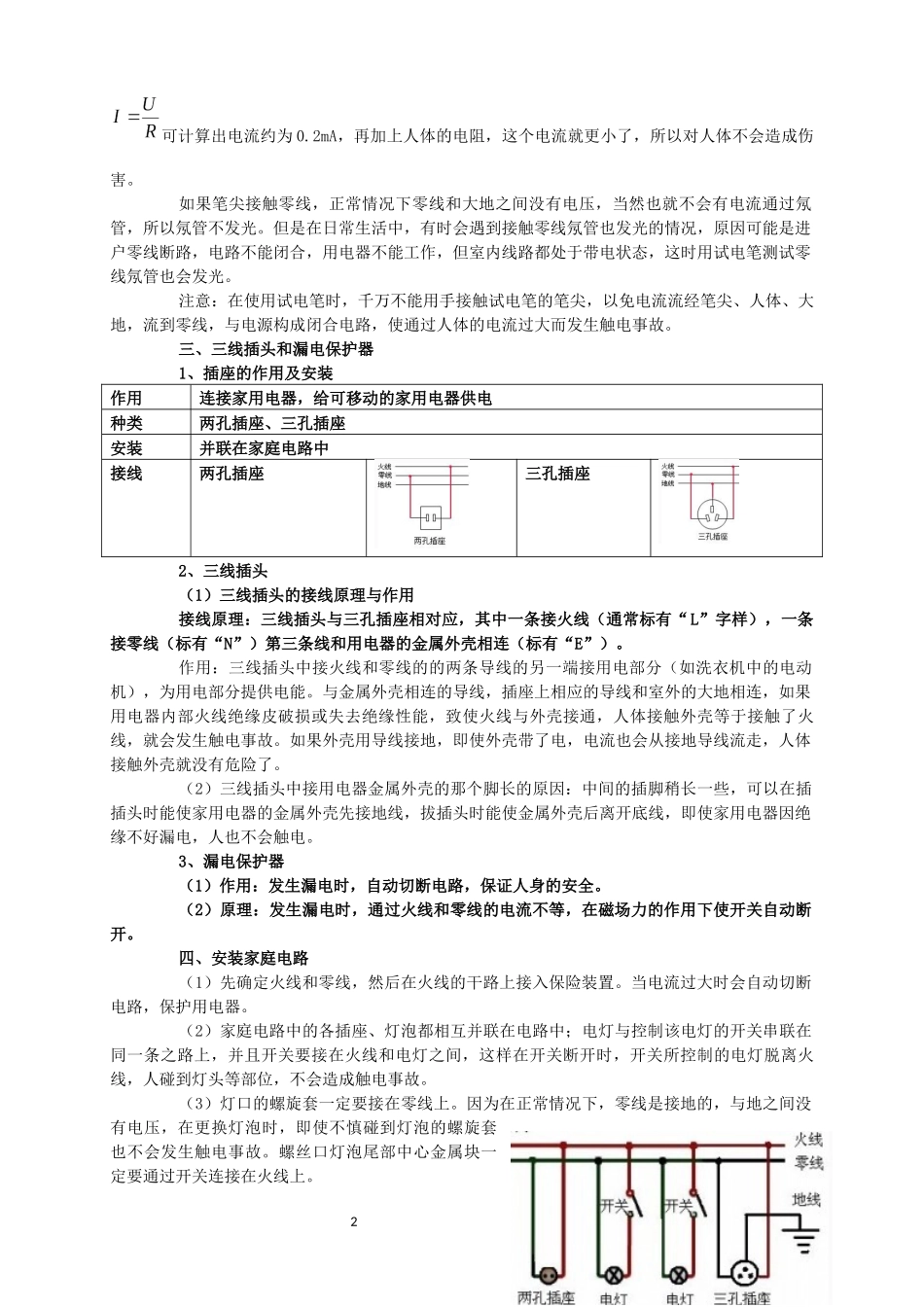

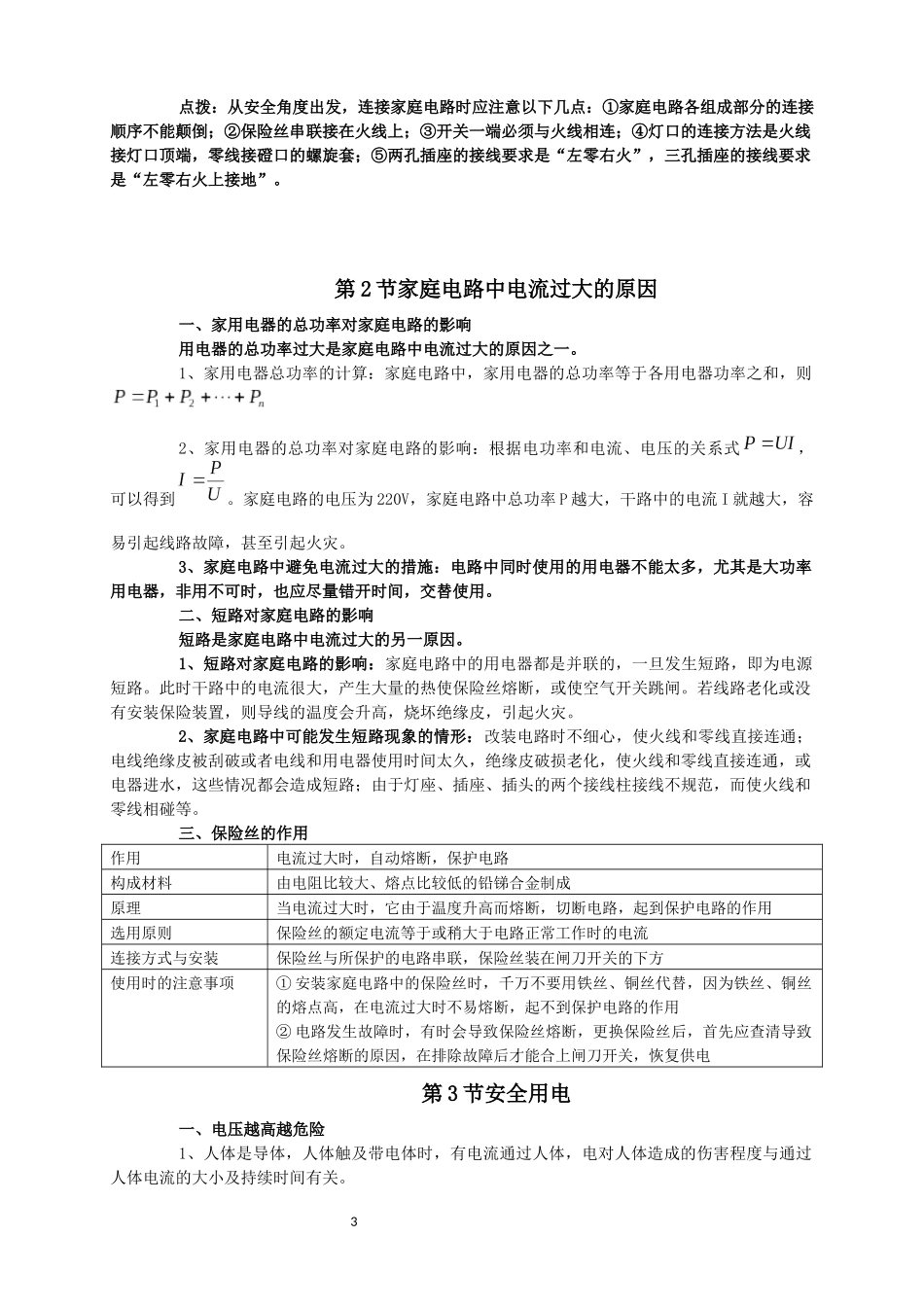

119生活用电第1节家庭电路一、家庭电路的组成1、家庭电路的基本组成是：进户线、电能表、总开关（闸刀开关）、保险装置、电灯和插座等。如图所示。①进户线：连接户外供电电路的电线，通常有两条，一条叫做端线，俗称火线，另一条叫做零线。②电能表：用来显示所消耗的电能，通常安装在户外干路上，或输电线金湖后首先接到电能表上。③总开关：安装在家庭电路的干路上，电能表的后面，常用闸刀开关或空气开关，起到控制室内全部电路通断的作用。④保险装置：通常安装在总开关的后面。熔丝（俗称保险丝）是简易保险装置，装在保险盒内，它能在电流过大时发生熔化，自动切断电路，从而起到保护用电器的作用。现在新建的居民楼电路中的保险装置一般采用空气开关，当电路中电流过大时，空气开关自动断开，切断电路，俗称跳闸。找出电路故障后，重新闭合空气开关。⑤用电器和插座：在电能表、总开关、保险装置之后，可以连接用电器、开关和插座。二、火线和零线1、火线和零线：进户的两条输电线中，一条叫做端线，俗称火线，另一条叫做零线。火线与零线之间的电压是220V（家庭电路），零线在入户之前已经和大地相连，故零线与地之间无电压，火线与地之间有220V的电压。2、试电笔（1）作用：辨别火线和零线（2）结构：试电笔分钢笔式和螺丝刀式两种（3）使用：用手接触笔尾金属电极，笔尖接触电线，若氖管发光，说明接触的是火线；若氖管不发光，说明接触的是零线。当试电笔的笔尖接触电线时，决不允许用手或身体的其他部分再去接触笔尖。3、问题探究：使用试电笔时，为什么必须用手接触金属笔卡或金属帽？试电笔的笔尖接触零线时，氖管为什么不发光？使用试电笔时，人手一定要接触金属笔卡或金属帽，如果笔尖触到火线，电流经过笔尖、电阻、氖管、弹簧，在经过人体、经过大地，流到零线，与电源构成闭合电路，氖管就会发光。由于试电笔中的电阻是一个约一百万欧姆的高阻值电阻，当测试电压为220V时，根据欧姆定律2可计算出电流约为0.2mA，再加上人体的电阻，这个电流就更小了，所以对人体不会造成伤害。如果笔尖接触零线，正常情况下零线和大地之间没有电压，当然也就不会有电流通过氖管，所以氖管不发光。但是在日常生活中，有时会遇到接触零线氖管也发光的情况，原因可能是进户零线断路，电路不能闭合，用电器不能工作，但室内线路都处于带电状态，这时用试电笔测试零线氖管也会发光。注意：在使用试电笔时，千万不能用手接触试电笔的笔尖，以免电流流经笔尖、人体、大地，流到零线，与电源构成闭合电路，使通过人体的电流过大而发生触电事故。三、三线插头和漏电保护器1、插座的作用及安装作用连接家用电器，给可移动的家用电器供电种类两孔插座、三孔插座安装并联在家庭电路中接线两孔插座三孔插座2、三线插头（1）三线插头的接线原理与作用接线原理：三线插头与三孔插座相对应，其中一条接火线（通常标有“L”字样），一条接零线（标有“N”）第三条线和用电器的金属外壳相连（标有“E”）。作用：三线插头中接火线和零线的的两条导线的另一端接用电部分（如洗衣机中的电动机），为用电部分提供电能。与金属外壳相连的导线，插座上相应的导线和室外的大地相连，如果用电器内部火线绝缘皮破损或失去绝缘性能，致使火线与外壳接通，人体接触外壳等于接触了火线，就会发生触电事故。如果外壳用导线接地，即使外壳带了电，电流也会从接地导线流走，人体接触外壳就没有危险了。（2）三线插头中接用电器金属外壳的那个脚长的原因：中间的插脚稍长一些，可以在插插头时能使家用电器的金属外壳先接地线，拔插头时能使金属外壳后离开底线，即使家用电器因绝缘不好漏电，人也不会触电。3、漏电保护器（1）作用：发生漏电时，自动切断电路，保证人身的安全。（2）原理：发生漏电时，通过火线和零线的电流不等，在磁场力的作用下使开关自动断开。四、安装家庭电路（1）先确定火线和零线，然后在火线的干路上接入保险装置。当电流过大时会自动切断电路，保护用电器。（2）家庭电路中的各插座、灯泡都相互并联在电路中；电灯与控制该电灯的开关串联在同一条之路上，并且开关要接在火线和电灯之间...
