小区沥青混凝土路面施工方案VIP免费

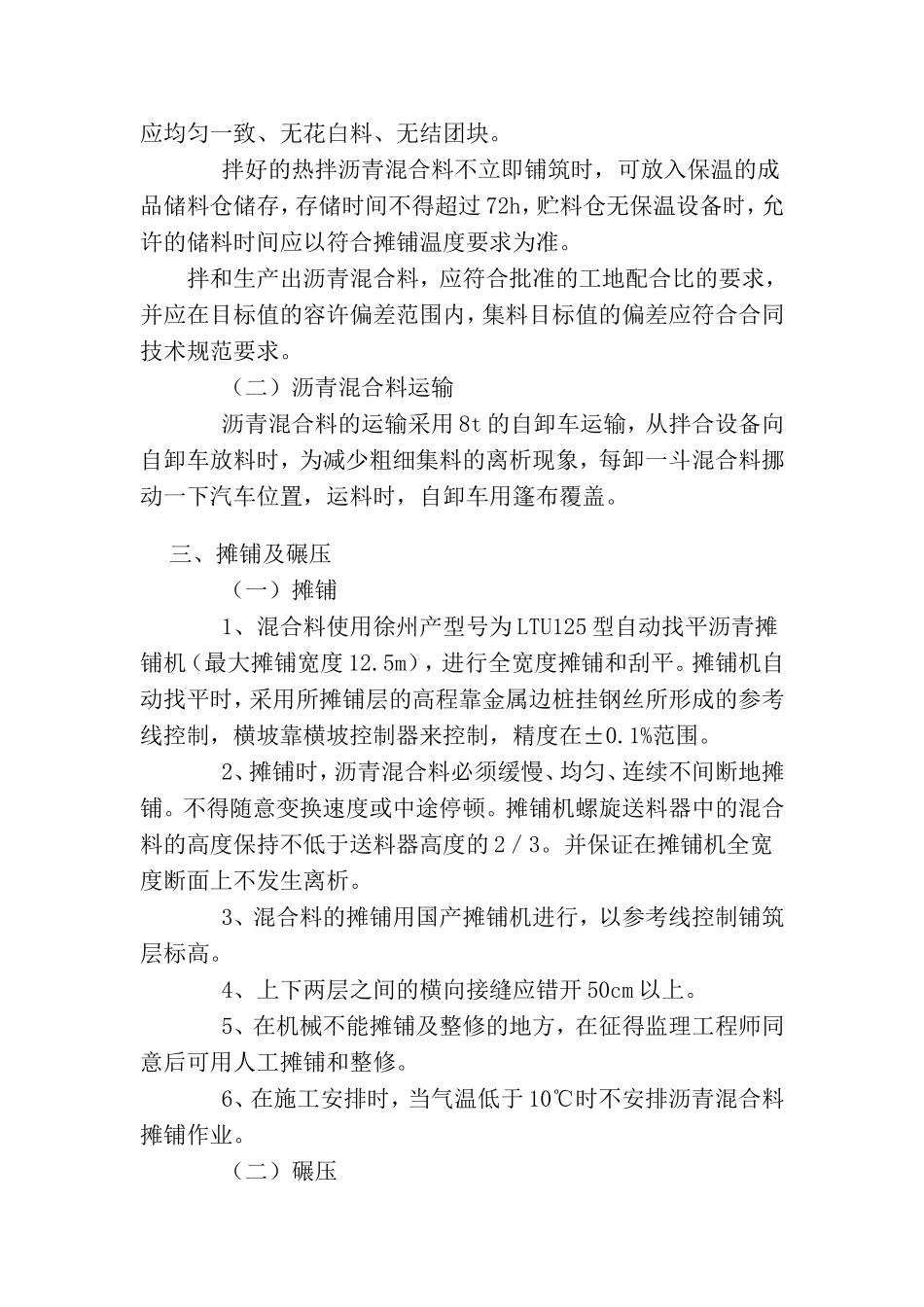

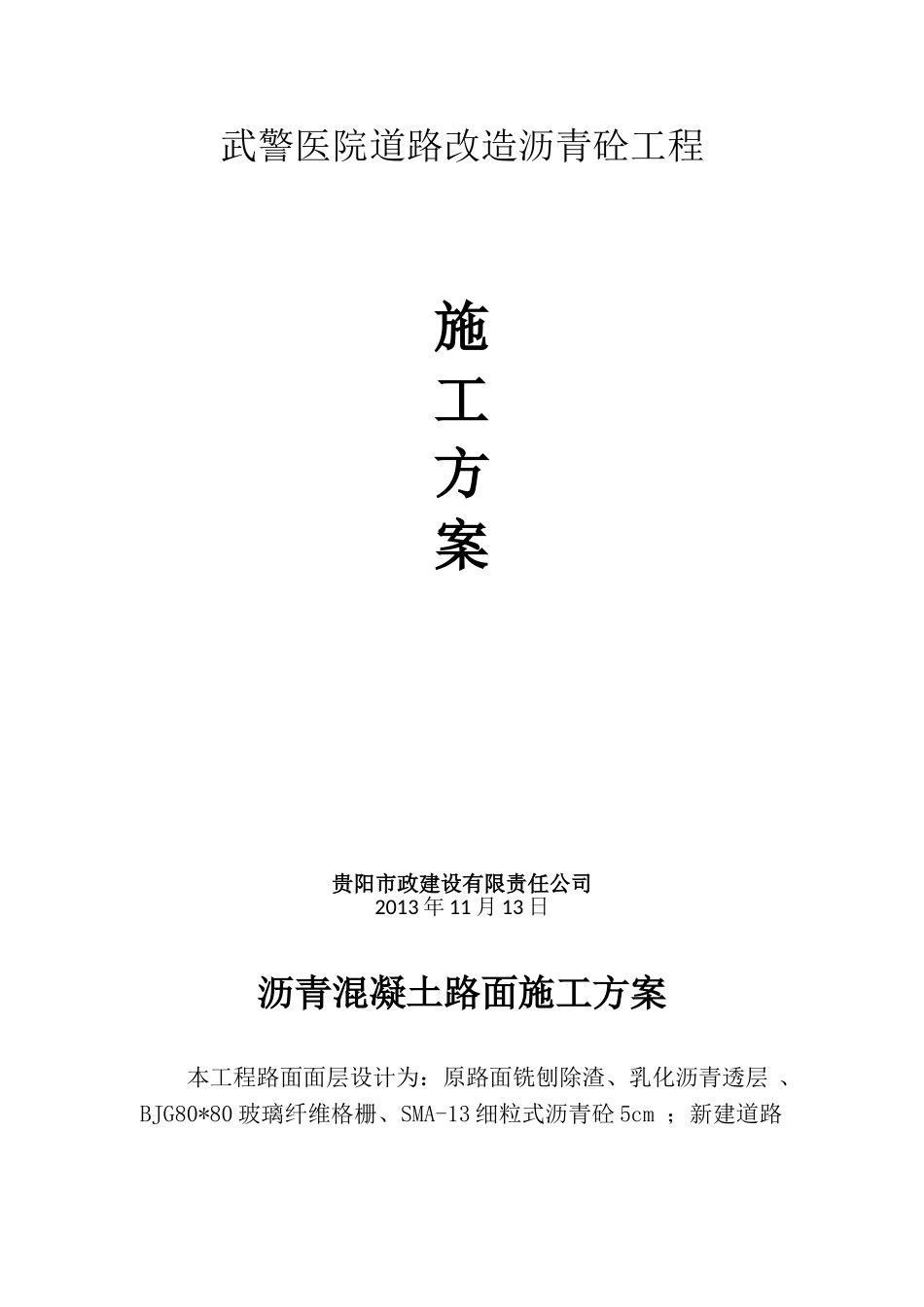

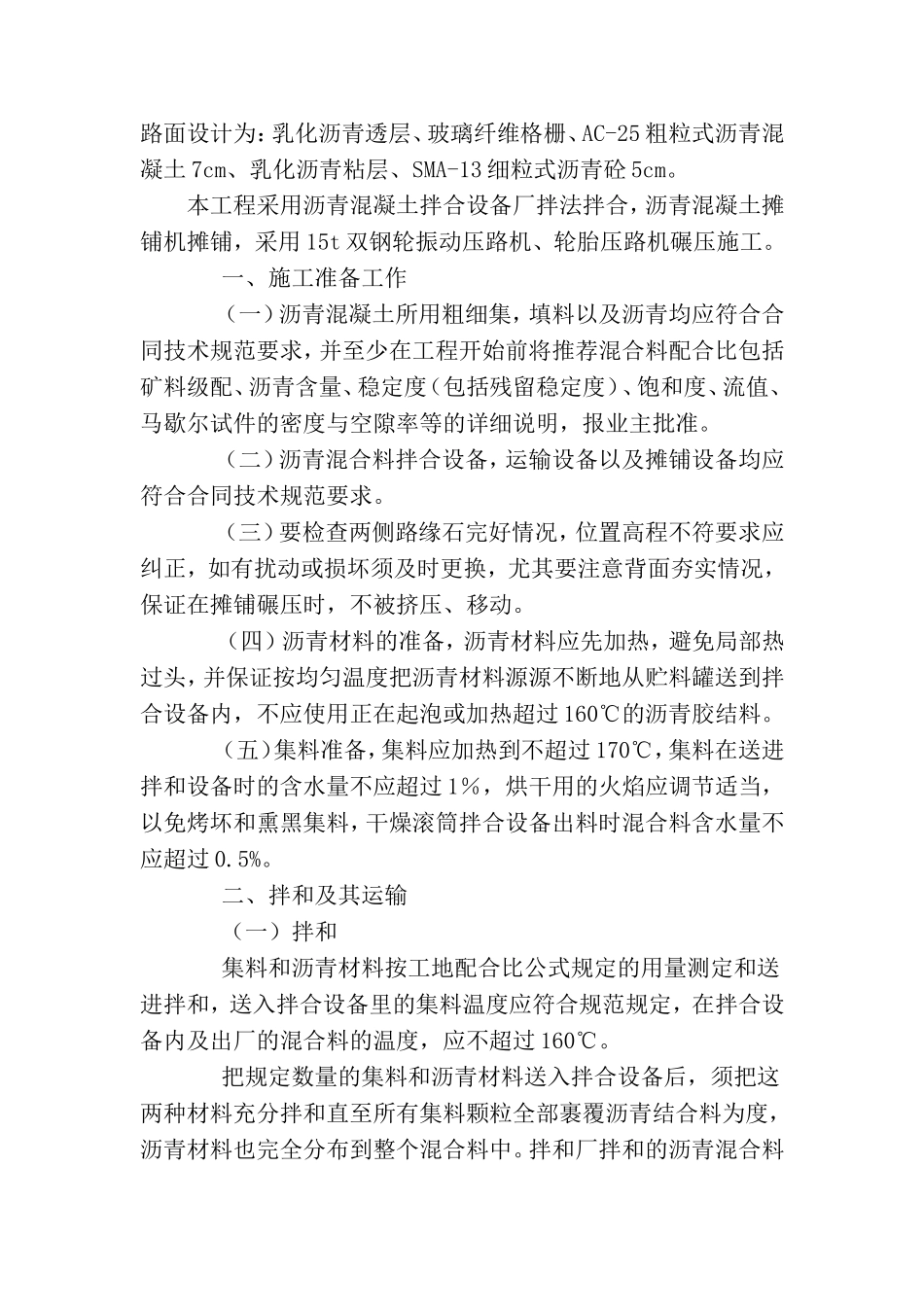

武警医院道路改造沥青砼工程施工方案贵阳市政建设有限责任公司2013年11月13日沥青混凝土路面施工方案本工程路面面层设计为：原路面铣刨除渣、乳化沥青透层、BJG80*80玻璃纤维格栅、SMA-13细粒式沥青砼5cm；新建道路路面设计为：乳化沥青透层、玻璃纤维格栅、AC-25粗粒式沥青混凝土7cm、乳化沥青粘层、SMA-13细粒式沥青砼5cm。本工程采用沥青混凝土拌合设备厂拌法拌合，沥青混凝土摊铺机摊铺，采用15t双钢轮振动压路机、轮胎压路机碾压施工。一、施工准备工作（一）沥青混凝土所用粗细集，填料以及沥青均应符合合同技术规范要求，并至少在工程开始前将推荐混合料配合比包括矿料级配、沥青含量、稳定度（包括残留稳定度）、饱和度、流值、马歇尔试件的密度与空隙率等的详细说明，报业主批准。（二）沥青混合料拌合设备，运输设备以及摊铺设备均应符合合同技术规范要求。（三）要检查两侧路缘石完好情况，位置高程不符要求应纠正，如有扰动或损坏须及时更换，尤其要注意背面夯实情况，保证在摊铺碾压时，不被挤压、移动。（四）沥青材料的准备，沥青材料应先加热，避免局部热过头，并保证按均匀温度把沥青材料源源不断地从贮料罐送到拌合设备内，不应使用正在起泡或加热超过160℃的沥青胶结料。（五）集料准备，集料应加热到不超过170℃，集料在送进拌和设备时的含水量不应超过1％，烘干用的火焰应调节适当，以免烤坏和熏黑集料，干燥滚筒拌合设备出料时混合料含水量不应超过0.5%。二、拌和及其运输（一）拌和集料和沥青材料按工地配合比公式规定的用量测定和送进拌和，送入拌合设备里的集料温度应符合规范规定，在拌合设备内及出厂的混合料的温度，应不超过160℃。把规定数量的集料和沥青材料送入拌合设备后，须把这两种材料充分拌和直至所有集料颗粒全部裹覆沥青结合料为度，沥青材料也完全分布到整个混合料中。拌和厂拌和的沥青混合料应均匀一致、无花白料、无结团块。拌好的热拌沥青混合料不立即铺筑时，可放入保温的成品储料仓储存，存储时间不得超过72h，贮料仓无保温设备时，允许的储料时间应以符合摊铺温度要求为准。拌和生产出沥青混合料，应符合批准的工地配合比的要求，并应在目标值的容许偏差范围内，集料目标值的偏差应符合合同技术规范要求。（二）沥青混合料运输沥青混合料的运输采用8t的自卸车运输，从拌合设备向自卸车放料时，为减少粗细集料的离析现象，每卸一斗混合料挪动一下汽车位置，运料时，自卸车用篷布覆盖。三、摊铺及碾压（一）摊铺1、混合料使用徐州产型号为LTU125型自动找平沥青摊铺机（最大摊铺宽度12.5m），进行全宽度摊铺和刮平。摊铺机自动找平时，采用所摊铺层的高程靠金属边桩挂钢丝所形成的参考线控制，横坡靠横坡控制器来控制，精度在±0.1%范围。2、摊铺时，沥青混合料必须缓慢、均匀、连续不间断地摊铺。不得随意变换速度或中途停顿。摊铺机螺旋送料器中的混合料的高度保持不低于送料器高度的2／3。并保证在摊铺机全宽度断面上不发生离析。3、混合料的摊铺用国产摊铺机进行，以参考线控制铺筑层标高。4、上下两层之间的横向接缝应错开50cm以上。5、在机械不能摊铺及整修的地方，在征得监理工程师同意后可用人工摊铺和整修。6、在施工安排时，当气温低于10℃时不安排沥青混合料摊铺作业。（二）碾压1、一旦沥青混合料摊铺整平，并对不规则的表面修整后立即对其进行全面均匀的压实。2、初压在混合料摊铺后较高温度下进行，沥青混合料不应低于120℃，不得产生推移、发裂。采用型号为YZC14的14t双钢轮振动压路机（轮宽2.16m）碾压，碾压时将驱动轮面向摊铺机，碾压路线及碾压方向不得突然改变初压两遍。3、复压要紧接在初压后进行，沥青混合料不得低于90℃，复压用型号为LY25的轮胎压路机（轮宽2.79m）、10～12T三轮压路机，配合使用，复压遍数为4～6遍至稳定无显著轮迹为准。4、终压要紧接在复压后进行，沥青混合料不得低于70℃，采用轮胎压路机碾压2～4遍，并无轮迹，路面压实成型的终了温度符合规范要求。5、碾压从外侧开始并在纵向平行于道路中线进行，双轮压路机每次重叠30cm，三轮每次重叠为后轮宽的一半，逐步向内侧碾压过去，用梯队法或接...
