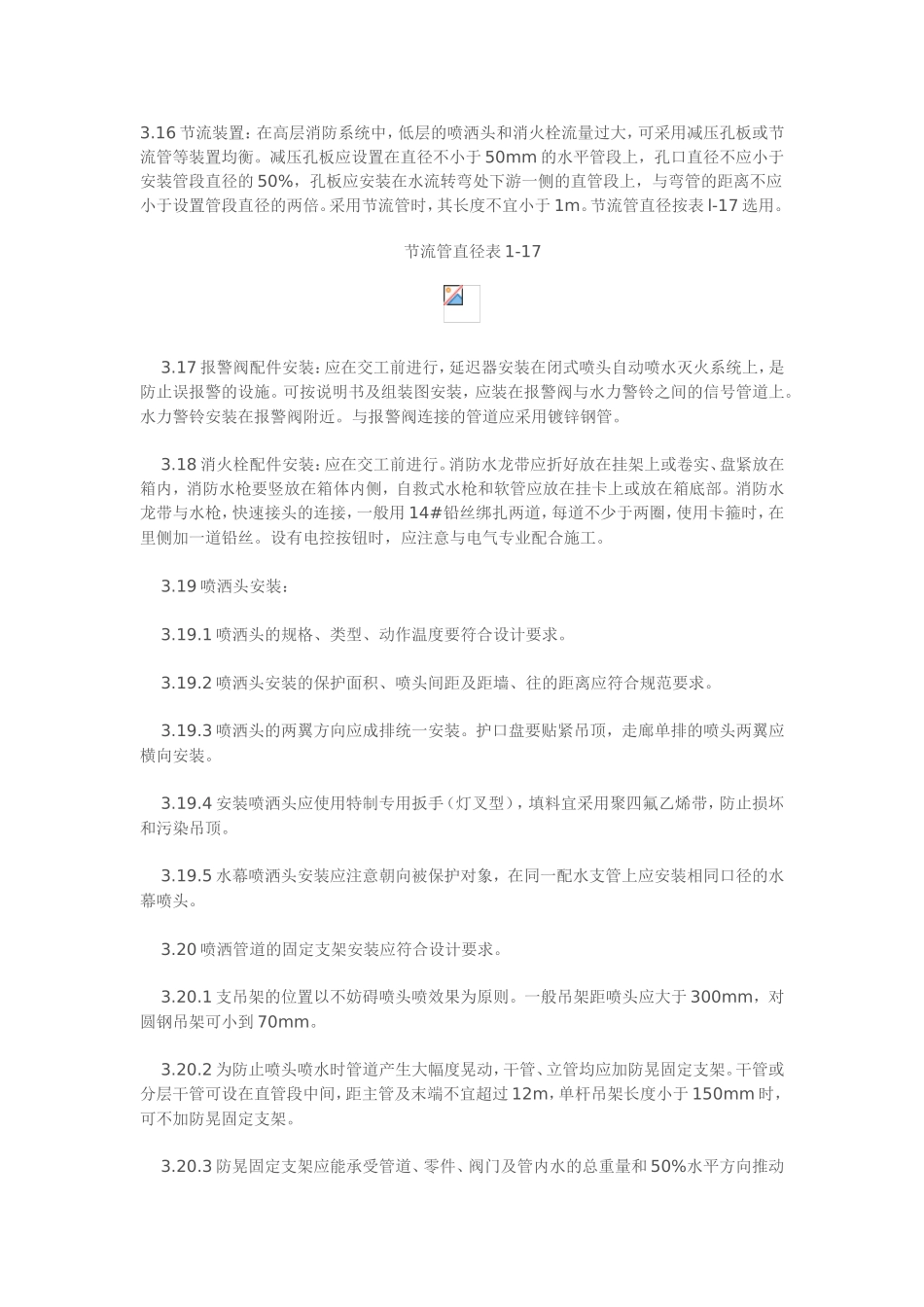

3.16节流装置：在高层消防系统中，低层的喷洒头和消火栓流量过大，可采用减压孔板或节流管等装置均衡。减压孔板应设置在直径不小于50mm的水平管段上，孔口直径不应小于安装管段直径的50%，孔板应安装在水流转弯处下游一侧的直管段上，与弯管的距离不应小于设置管段直径的两倍。采用节流管时，其长度不宜小于1m。节流管直径按表l-17选用。节流管直径表1-173.17报警阀配件安装：应在交工前进行，延迟器安装在闭式喷头自动喷水灭火系统上，是防止误报警的设施。可按说明书及组装图安装，应装在报警阀与水力警铃之间的信号管道上。水力警铃安装在报警阀附近。与报警阀连接的管道应采用镀锌钢管。3.18消火栓配件安装：应在交工前进行。消防水龙带应折好放在挂架上或卷实、盘紧放在箱内，消防水枪要竖放在箱体内侧，自救式水枪和软管应放在挂卡上或放在箱底部。消防水龙带与水枪，快速接头的连接，一般用14#铅丝绑扎两道，每道不少于两圈，使用卡箍时，在里侧加一道铅丝。设有电控按钮时，应注意与电气专业配合施工。3.19喷洒头安装：3.19.1喷洒头的规格、类型、动作温度要符合设计要求。3.19.2喷洒头安装的保护面积、喷头间距及距墙、往的距离应符合规范要求。3.19.3喷洒头的两翼方向应成排统一安装。护口盘要贴紧吊顶，走廊单排的喷头两翼应横向安装。3.19.4安装喷洒头应使用特制专用扳手（灯叉型），填料宜采用聚四氟乙烯带，防止损坏和污染吊顶。3.19.5水幕喷洒头安装应注意朝向被保护对象，在同一配水支管上应安装相同口径的水幕喷头。3.20喷洒管道的固定支架安装应符合设计要求。3.20.1支吊架的位置以不妨碍喷头喷效果为原则。一般吊架距喷头应大于300mm，对圆钢吊架可小到70mm。3.20.2为防止喷头喷水时管道产生大幅度晃动，干管、立管均应加防晃固定支架。干管或分层干管可设在直管段中间，距主管及末端不宜超过12m，单杆吊架长度小于150mm时，可不加防晃固定支架。3.20.3防晃固定支架应能承受管道、零件、阀门及管内水的总重量和50%水平方向推动力而不损坏或产生永久变形。立管要设两个方向的防晃固定支架。3.21设置雨淋和水幕喷水灭火系统采用自动装置时，应设于前开后装置。一般在无采暖设施或环境温度高于70℃的区域，应采用干式自动喷水灭火系统，干式自动喷水灭火系统未装喷洒头前，应做好试压冲洗工作。有条件应用空压机吹扫管道。3.22消防系统通水调试应达到消防部门测试规定条件。消防水泵应接通电源并已试运转，测试最不利点的喷洒头和消火栓的压力和流量能满足设计要求。4.质量标准4.1保证项目；自动喷洒和水幕消防装置的喷头位置、间距和方向必须符合设计要求和施工规范规定。检验方法：观察和对照图纸及施工规范检查。4.2基本项目：箱式消火栓的安装应栓口朝外，阀门距地面、箱壁的尺寸符合施工规范规定。水龙带与消火栓和快速接头的绑扎紧密，并卷折，挂在托盘或支架上。检验方法：观察和尺量检查。4.3允许偏差项目：4.3.1消火栓阀门中心距地面为1.2m，允许偏差20mm。阀门距箱侧面为140mm，距箱后内表面为100mm，允许偏差5mm。4.3.2自动喷洒和水幕消防系统的管道应有坡度。充水系统应不小于0.002；充气系统和分支管应不小于0.004。4.3.3吊架与喷头的距离，应不小于300mm，距末端喷头的距离不大于750mm。4.3.4吊架应设在相邻喷头间的管段上，当相邻喷头间距不大于3.6m，可设一个；小于1.8m，允许隔段设置。检验方法：用尺和水平尺量。5.成品保护5.1消防系统施工完毕后，各部位的设备组件要有保护措施，防止碰动跑水，损坏装修成品。5.2报警阀配件、消火栓箱内附件，各部位的仪表等均应加强管理，防止丢失和损坏。5.3消防管道安装与土建及其它管道发生矛盾时，不得私自拆改，要经过设计，办理变更洽商妥善解决。5.4喷洒头安装时不得污染和损坏吊顶装饰面。6.应注意的质量问题6.1喷洒管道拆改严重。各专业工序安装协调不好，应有总体安排。6.2喷洒头处有渗漏现象。由于尚未系统试压就封吊顶，造成通水后渗漏。封吊顶前必须经试压，办理隐蔽工程验收手续。6.3喷洒头与吊顶接触不牢，护口盘偏斜；由于支管末端弯头处未加卡件固定，支管尺寸不准，使护口盘不正。6.4喷洒头...
