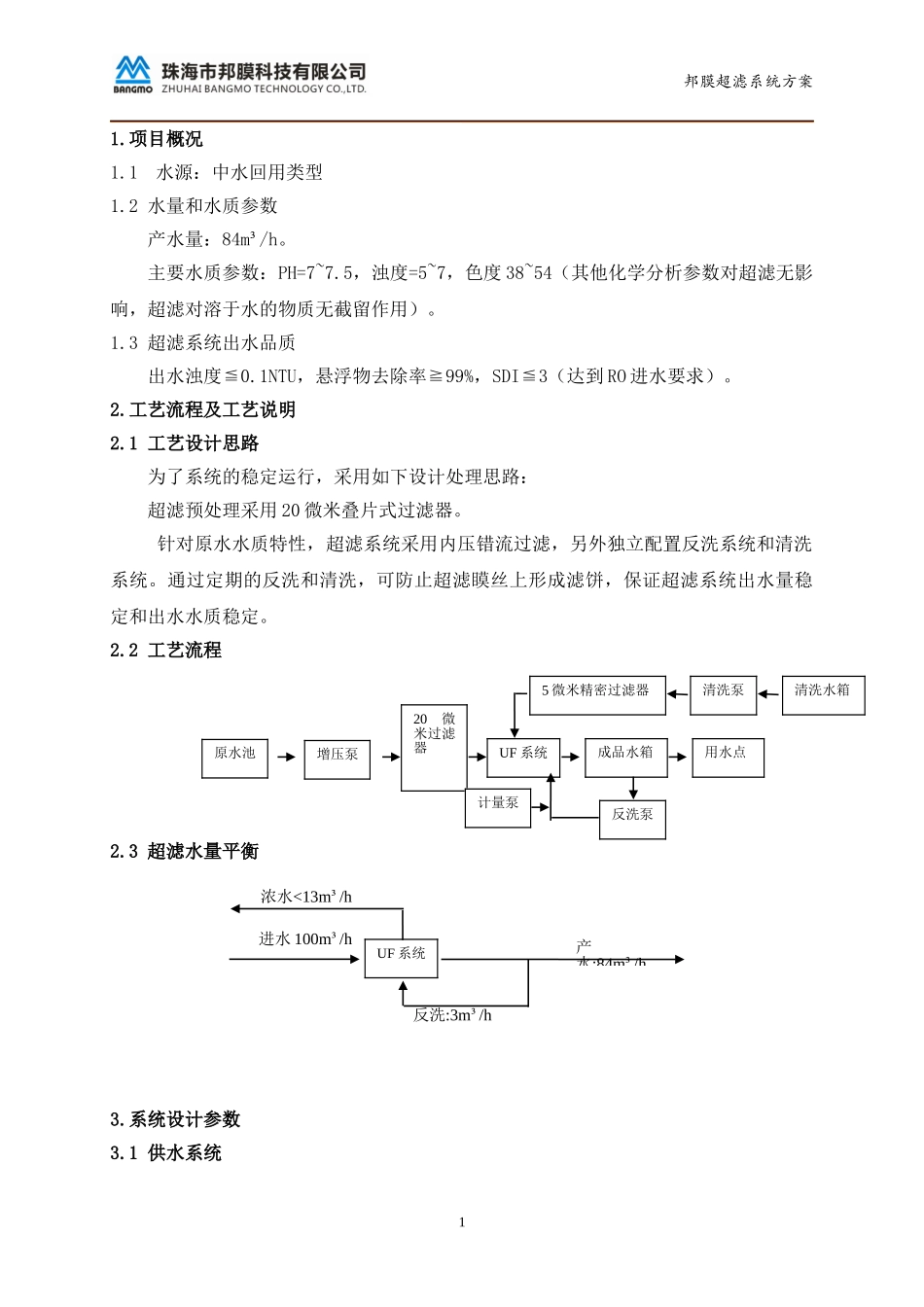

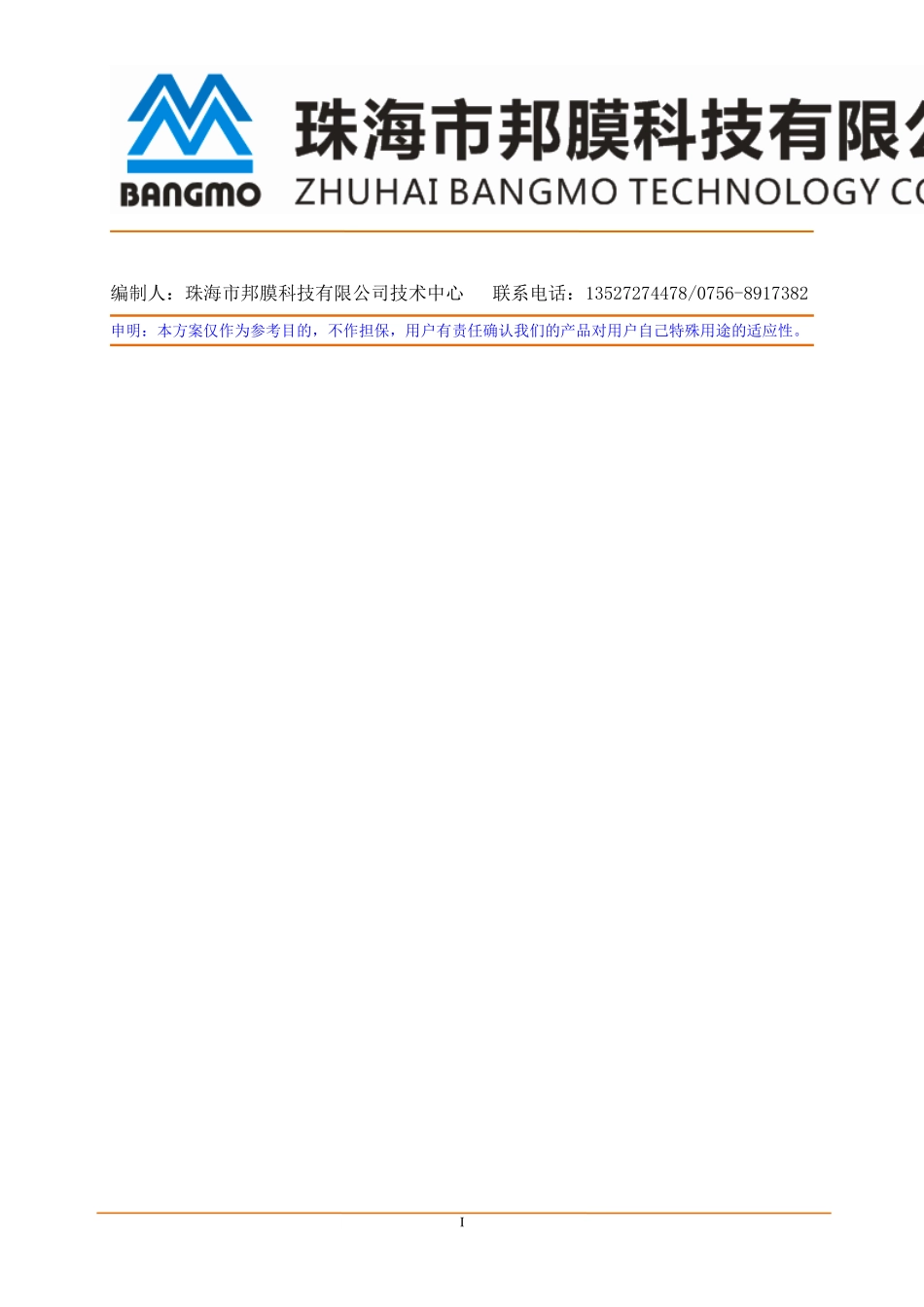

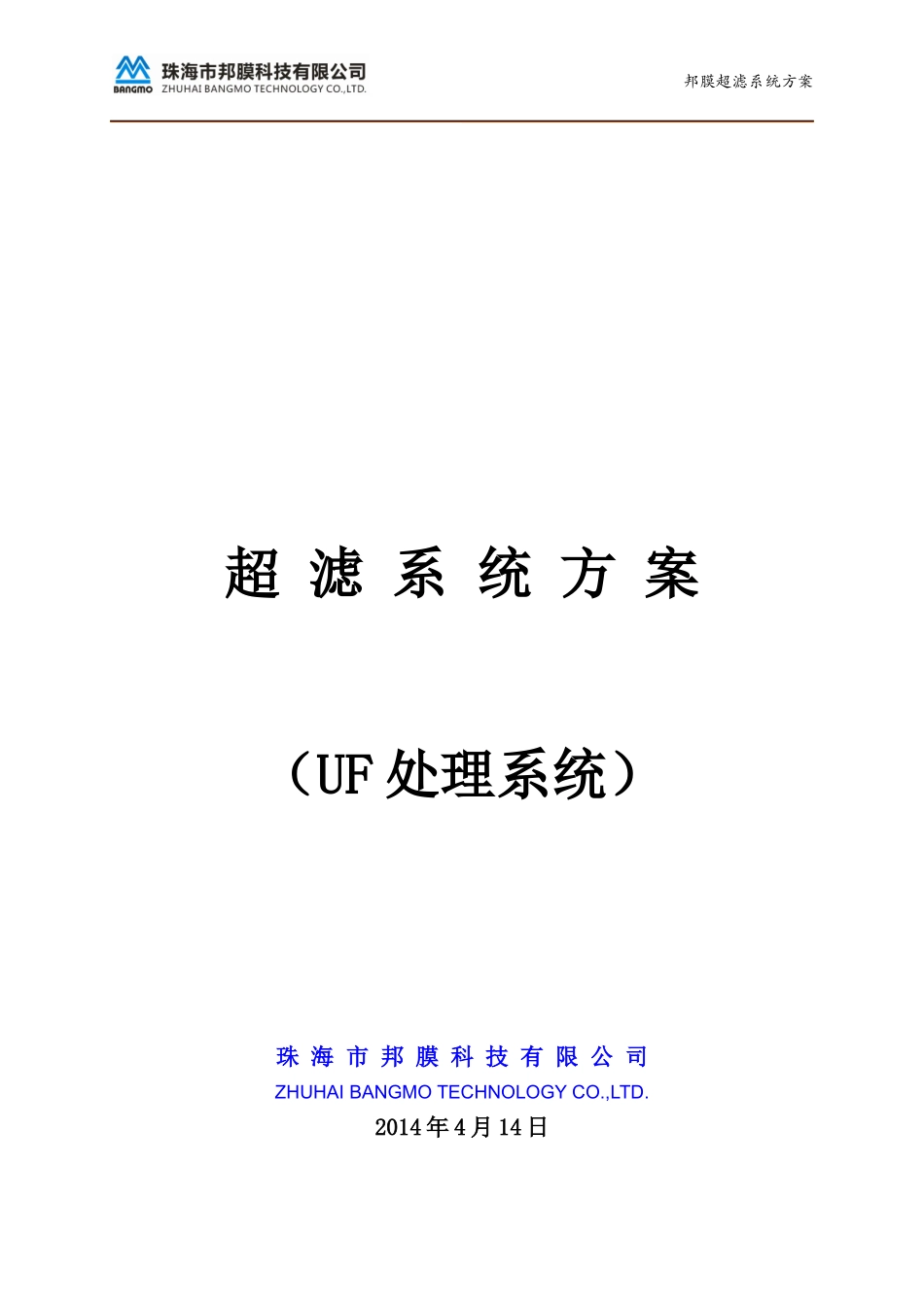

邦膜超滤系统方案超滤系统方案（UF处理系统）珠海市邦膜科技有限公司ZHUHAIBANGMOTECHNOLOGYCO.,LTD.2014年4月14日邦膜超滤系统方案I编制人：珠海市邦膜科技有限公司技术中心联系电话：13527274478/0756-8917382申明：本方案仅作为参考目的，不作担保，用户有责任确认我们的产品对用户自己特殊用途的适应性。1邦膜超滤系统方案1.项目概况1.1水源：中水回用类型1.2水量和水质参数产水量：84m³/h。主要水质参数：PH=7~7.5，浊度=5~7，色度38~54（其他化学分析参数对超滤无影响，超滤对溶于水的物质无截留作用）。1.3超滤系统出水品质出水浊度≦0.1NTU，悬浮物去除率≧99%，SDI≦3（达到RO进水要求）。2.工艺流程及工艺说明2.1工艺设计思路为了系统的稳定运行，采用如下设计处理思路：超滤预处理采用20微米叠片式过滤器。针对原水水质特性，超滤系统采用内压错流过滤，另外独立配置反洗系统和清洗系统。通过定期的反洗和清洗，可防止超滤瞙丝上形成滤饼，保证超滤系统出水量稳定和出水水质稳定。2.2工艺流程2.3超滤水量平衡3.系统设计参数3.1供水系统原水池20微米过滤器UF系统成品水箱5微米精密过滤器清洗泵清洗水箱反洗泵增压泵进水100m³/hUF系统产水:84m³/h反洗:3m³/h浓水<13m³/h用水点计量泵2邦膜超滤系统方案设置2台供水泵，1备1用。供水泵流量：100m³/h(选型时刻适当增加一点余氯)供水泵扬程：25m3.2预处理系统叠片式过滤器过滤能力：100m³/h过滤材质：碟片式滤形式：压力式过滤精度：20微米3.3超滤系统3.3.1超滤设计参数1）膜组件图1超滤膜组件进出水口2）膜组件参数：型号UFc250B性能参数设计产水量m3/h2设计产水通量L/m2/h膜材料PVC公称孔径μm0.01μm截留分子量Da100,000产水浊度NTU≦0.1产水口浓水口进水口3邦膜超滤系统方案大肠杆菌去除率＞99.9999%病毒去除率＞99.99%使用条件过滤方式内压错流过滤进水最高压力MPa0.2运行压力MPa<0.15MPa工作温度范围℃5～40PH范围2～13尺寸重量有效膜面积m248组件外形尺寸mmΦ250×1710膜丝内/外径mm1.0/1.8接口尺寸mmDN503）清洗条件设计反洗反洗水源超滤自产水反洗频率30分钟一次（根据调试情况调整）反洗时间60s反洗流量设计产水量的2倍反洗动力反洗泵（反洗压力<0.MPa）反洗压力<0.2MPa加药反洗每次反洗的时候利用计量泵往反洗水中加入5~15ppmNaClO正洗正洗水源原水正洗频率每次开机先冲洗1分钟/每次反洗后正洗时间60s正洗流量原水泵流量正洗动力原水泵正洗压力<0.2MPa化学清洗清洗压力每隔2-3月一次或在相同运行条件下压差上升0.5bar以上清洗时间60-180分钟清洗药剂2%柠檬酸、0.1%NaOH+0.2%NaClO（有效氯计）清洗流量设计产水量的1-1.5倍3.3.2超滤系统主体装置数量：1套出水量：84m³/h膜型号：邦膜牌UFc250B（内压式）膜数量：42支4邦膜超滤系统方案3.4反洗系统本项目设置1套反洗系统。反洗水泵流量：150m³/h，反洗水泵扬程：20米。反洗水箱：不另设反洗水箱，直接连接产水箱。反洗计量泵：30L/H,扬程≧30m。计量箱：100L3.5清洗系统本项目设置1套清洗系统。清洗水泵：120m³/h，清洗水泵扬程：15米。清洗水箱：3m³，PE材质。清洗过滤器：5微米精密过滤器3.6控制系统电气控制要求：自动程控系统采用PLC(可编程控制器)作为中心控制元器件，气动阀门以及相应的控制仪器组合来实现系统的全自动运行，并利用PLC对整个系统中的用电设备，以便设备管理人员及时排除故障，可接入现有PLC控制装置，实现自动化控制。本系统自动控制流程：开机（正洗1分钟）—>过滤（30分钟）—>上反洗（30秒）—>下反洗（30秒）—>正洗（60秒）—>循环此步序（过滤（30分钟）—>上反洗（30秒）—>下反洗（30秒）—>正洗（60秒））—>关机（正冲1分钟）备注：各个步骤泵阀开启步序请参看附图。4.化学药品1）化学药品规格：名称盐酸（HCl）氢氧化钠（NaOH）次氯酸钠（NaClO）有效成分30%30%10%包装桶装（25KG）桶装（25KG）桶装（25KG）5邦膜超滤系统方案用途、用量化学清洗（1000~2000ppm）化学清洗（500~1000ppm）化学清洗（1000~2000ppm）2）常见污染及清洗液配方：污染类别方案清洗液组成典型水源生物污染10.1%NaOH（氢氧化纳），pH=12，最高温度...
