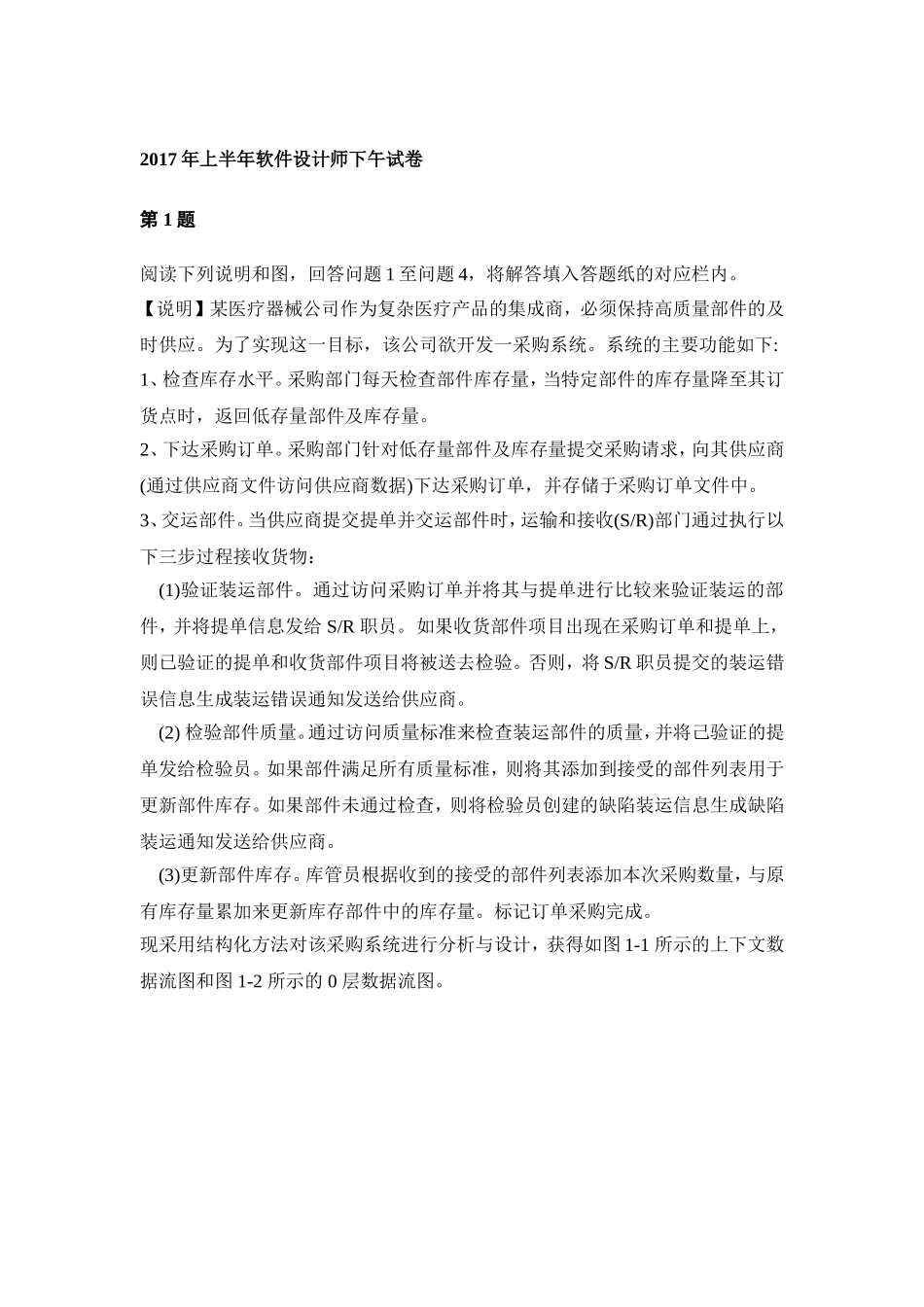

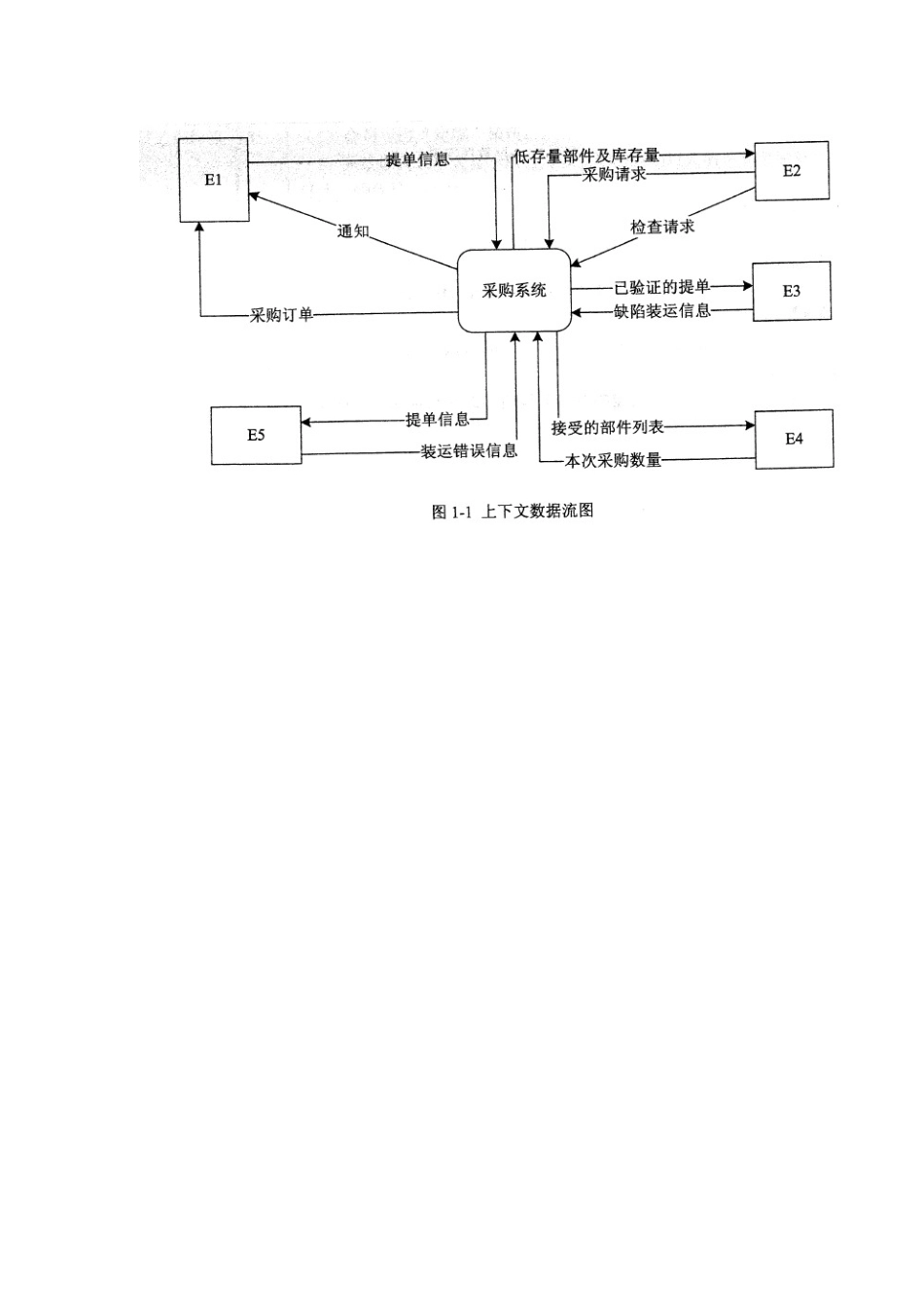

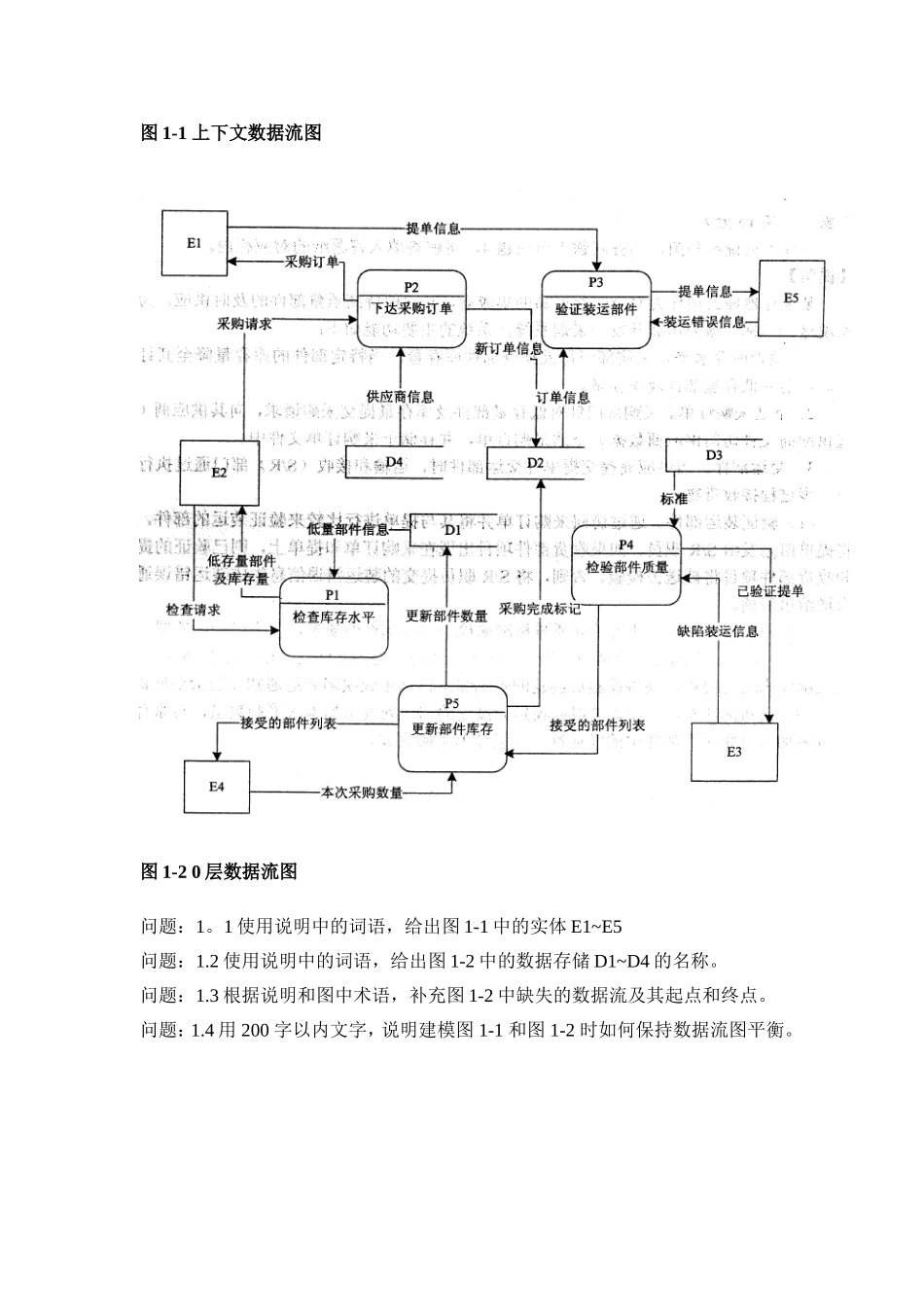

2017年上半年软件设计师下午试卷第1题阅读下列说明和图，回答问题1至问题4，将解答填入答题纸的对应栏内。【说明】某医疗器械公司作为复杂医疗产品的集成商，必须保持高质量部件的及时供应。为了实现这一目标，该公司欲开发一采购系统。系统的主要功能如下:1、检查库存水平。采购部门每天检查部件库存量，当特定部件的库存量降至其订货点时，返回低存量部件及库存量。2、下达采购订单。采购部门针对低存量部件及库存量提交采购请求，向其供应商(通过供应商文件访问供应商数据)下达采购订单，并存储于采购订单文件中。3、交运部件。当供应商提交提单并交运部件时，运输和接收(S/R)部门通过执行以下三步过程接收货物：(1)验证装运部件。通过访问采购订单并将其与提单进行比较来验证装运的部件，并将提单信息发给S/R职员。如果收货部件项目出现在采购订单和提单上，则已验证的提单和收货部件项目将被送去检验。否则，将S/R职员提交的装运错误信息生成装运错误通知发送给供应商。(2)检验部件质量。通过访问质量标准来检查装运部件的质量，并将己验证的提单发给检验员。如果部件满足所有质量标准，则将其添加到接受的部件列表用于更新部件库存。如果部件未通过检查，则将检验员创建的缺陷装运信息生成缺陷装运通知发送给供应商。(3)更新部件库存。库管员根据收到的接受的部件列表添加本次采购数量，与原有库存量累加来更新库存部件中的库存量。标记订单采购完成。现采用结构化方法对该采购系统进行分析与设计，获得如图1-1所示的上下文数据流图和图1-2所示的0层数据流图。图1-1上下文数据流图图1-20层数据流图问题：1。1使用说明中的词语，给出图1-1中的实体E1~E5问题：1.2使用说明中的词语，给出图1-2中的数据存储D1~D4的名称。问题：1.3根据说明和图中术语，补充图1-2中缺失的数据流及其起点和终点。问题：1.4用200字以内文字，说明建模图1-1和图1-2时如何保持数据流图平衡。问题1答案解析：问题1：E1供应商E2采购部门E3检验员E4库管员E5S/R职员问题2答案解析：问题2D1库存表D2采购订单表D3质量标准表D4供应商表问题3答案解析：装运错误通知：P3（验证装运部件）-----E1（客户）缺陷装运通知：P4（校验部件质量）-----E1（客户）产品检验：P3（验证装运部件）------P4（校验部件质量）检查库存信息：P1（检查库存水平）-----D1（库存表）问题4答案解析：父图中某个加工的输入输出数据流必须与其子图的输入输出数据流在数量上和名字上相同。父图的一个输入（或输出）数据流对应于子图中几个输入（或输出）数据流，而子图中组成的这些数据流的数据项全体正好是父图中的这一个数据流。第2题读下列说明，回答问题1至问题3,将解答填入答题纸的对应栏内。【说明】某房屋租赁公司拟开发一个管理系统用于管理其持有的房屋、租客及员工信息。请根据下述需求描述完成系统的数据库设计。【需求描述】1、公司拥有多幢公寓楼，每幢公寓楼有唯一的楼编号和地址。每幢公寓楼中有多套公寓，每套公寓在楼内有唯一的编号(不同公寓楼内的公寓号可相同〉。系统需记录每套公寓的卧室数和卫生间数。2、员工和租客在系统中有唯一的编号(员工编号和租客编号)。3、对于每个租客，系统需记录姓名、多个联系电话、一个银行账号（方便自动扣房租)、一个紧急联系人的姓名及联系电话。4、系统需记录每个员工的姓名、一个联系电话和月工资。员工类别可以是经理或维修工，也可兼任。每个经理可以管理多幢公寓楼。每幢公寓楼必须由一个经理管理。系统需记录每个维修工的业务技能，如：水暖维修、电工、木工等。5、租客租赁公寓必须和公司签订租赁合同。一份租赁合同通常由一个或多个租客(合租)与该公寓楼的经理签订，一个租客也可租赁多套公寓。合同内容应包含签订日期、开始时间、租期、押金和月租金。【概念模型设计】根据需求阶段收集的信息，设计的实体联系图（不完整)如图2-1所示。【逻辑结构设计】根据概念摸型设计阶段完成的实体联系图，得出如下关系模式(不完整):联系电话(电话号码，租客编号)租客（租客编号，姓名，银行账号，联系人姓名，联系人电话)员工(员工编号，姓名，联系电话，类别，月工资，（a）)公寓...
