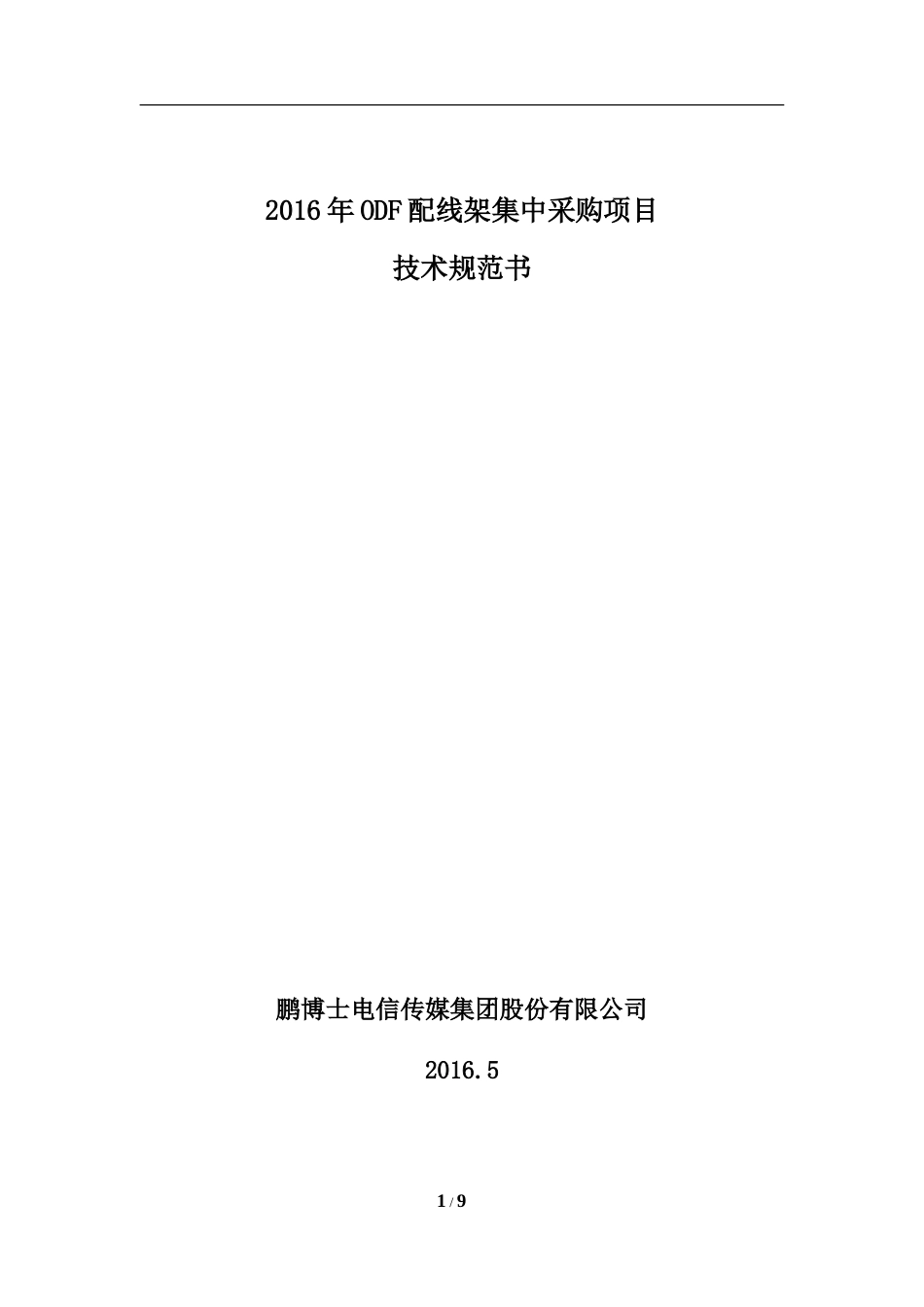

2016年ODF配线架集中采购项目技术规范书鹏博士电信传媒集团股份有限公司2016.51/9ODF配线架技术规范书1．配置要求2.1线路侧ODF2.1.1线路侧ODF机架配置要求2.1.1.1线路侧ODF，其机架规格见附表。2.1.1.2线路侧ODF机架采用封闭式、半封闭式、敞开式结构。机架材料采用优质钢材或铝型材，表面喷塑处理。2.1.1.3线路侧ODF机架外观颜色应根据买方要求或与局站原有设备相一致2.1.1.4线路侧ODF机架应提供防雷接地保护装置，盘纤（尾纤及跳纤）位置及装置，并含8套（1条/套）普通型光缆固定装置。2.1.1.5宽度为600mm（含600mm）以上机架为子框式（封闭或半封闭抽屉式）。2.1.1.6对于表中所提供的各种规格尺寸的线路侧ODF设备实际可达到的满容量安装芯数。2.1.1.7线路侧ODF机架应包含的示名条或示名材料及机架的安装材料。2.1.2熔配一体化单元配置要求2.1.2.1熔配一体化单元按束状（或带状）光缆熔配一体化模块配置，容量为12芯，并根据要求配备G.652/G.655束状（带状）尾纤，光纤适配器按FC/UPC/PC（或SC/UPC/PC）考虑。2.1.3ODF熔配一体化子框2.1.3.1ODF熔配一体化子框为安装在宽度为600mm（含600mm）以上机架中，其子框容量为24芯、48芯、72芯、96芯，即可装配4、6、8块12芯熔配一体化模块。2.1.3.2ODF熔配一体化子框应可安装于19"国际标准机架上。2/92.2设备侧ODF2.2.1设备侧ODF标准型机架配置要求2.2.1.1设备侧ODF机架规格见附表。2.2.1.2设备侧ODF机架采用封闭式、敞开式、半敞开式结构。机架材料采用优质钢材或铝型材，表面喷塑处理。2.2.1.3设备侧ODF机架外观颜色应根据买方要求或与局站原有设备相一致。2.2.1.4设备侧ODF机架应提供足够的盘纤（跳纤）位置及装置。2.2.1.5宽度为600mm（含600mm）以上机架为子框式（封闭或半封闭抽屉式）。2.2.1.7设备侧ODF机架应包含的示名条或示名材料及机架的安装材料。2.2.2配线单元配置要求2.2.2.1配线单元容量为6芯或12芯，光纤适配器可分别配置为FC/PC、SC/PC。2.2.2.2FC/UPC/PC光纤适配器的价格应与SC/UPC/PC一致。2.2.3.配线子框配置要求2.2.3.1配线子框为安装宽度为600mm（含600mm）以上机架中，其子框容量为24芯、48芯、72芯、96芯，即4、6、8块12芯配线单元模块。2.2.3.2配线子框应可安装于19"国际标准机架上。2.主要技术要求和指标4.1光纤配线架组成及分类光纤配线架是光缆和光通信设备之间或光通信设备之间的配线连接设备。4.1.1光纤配线架组成光纤配线架由机架、熔接单元、配线单元、适配器单元、附件、尾纤等组成。ODF架应能可靠固定终端光缆、光纤、灵活调度光纤和妥善存放空闲尾纤。4.1.2光纤配线架分类工程应用中，光纤配线架有两种；线路侧光纤配线架、设备侧光纤配线架。线路侧光纤配线架，含机架、熔接单元、配线单元、适配器、光纤存储装置、附件、尾纤、光缆引入固定和保护装置、光缆纤芯的保护装置、高压防护接地装置等所有组成。设备侧光纤配线架，含机架、配线单元、光纤存储装置、适配器、尾纤、附件等3/9所有组成。不含熔接单元、光缆引入固定和保护装置、光缆纤芯的保护装置、高压防护接地装置、光缆纤芯的保护装置。4.2光纤配线架功能要求4.2.1光缆固定与保护功能应具有光缆引入、固定和保护装置。该装置具有以下功能：1)将光缆引入并固定在机架上，保护光缆及缆中纤芯不受损伤；2)光缆金属部分与机架绝缘；3)固定后的光缆金属护套及加强芯应可靠连接高压防护接地装置。4.2.2光纤终接功能应具有光纤终接装置。该装置应便于光缆纤芯及尾纤接续操作、施工、安装和维护。能固定和保护接头部位平直而不位移，避免外力影响，保证盘绕的光缆纤芯、尾纤不受损伤。4.2.3调线功能通过光纤连接器插头，能迅速方便地调度光缆中的纤芯序号及改变光传输系统的路序。4.2.4光缆纤芯和尾纤的保护功能光缆开剥后纤芯有保护装置并固定后引入光纤终接装置。★4.2.5标识记录功能机架及单元内应具有完善的标识和记录装置，用于方便地识别纤芯序号或传输路序，且记录装置应易于修改和更换。★4.2.6光纤存储功能机架及单元内应具有足够的空间，用于存储余留光纤。4.2.7光纤配线架应便于将来扩容，方便子架和端子的灵活增减配置4.2.8光纤配线...
