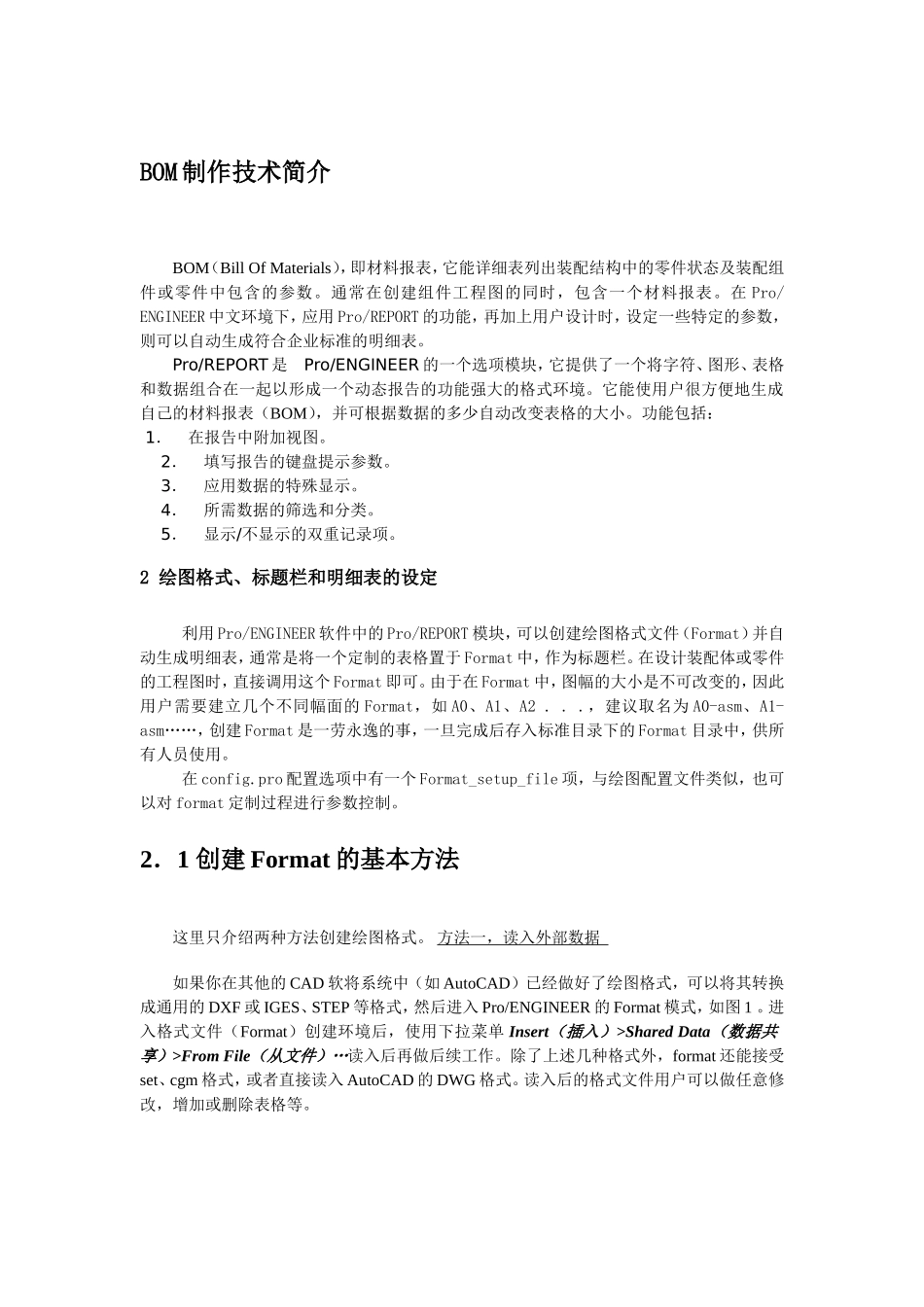

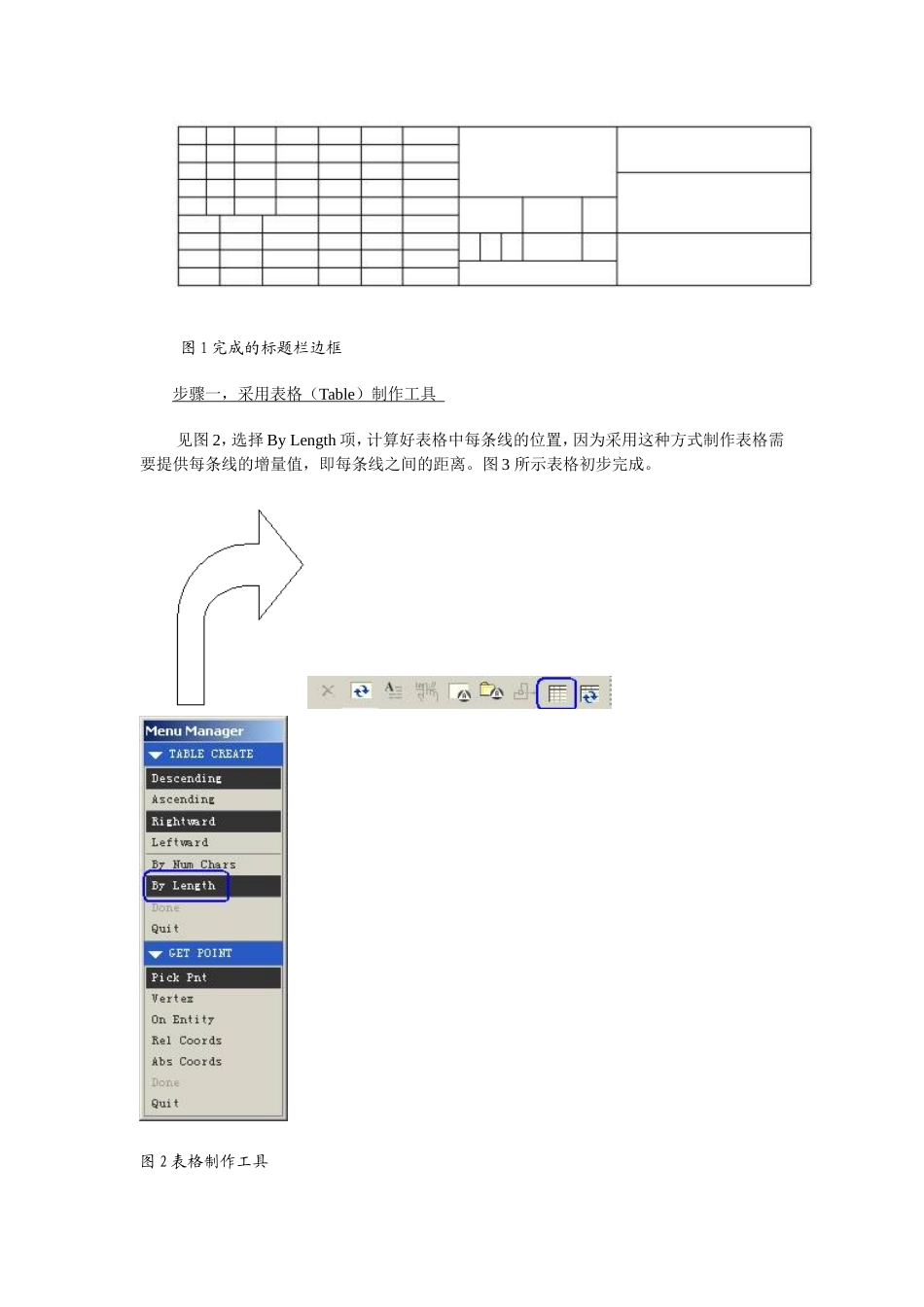

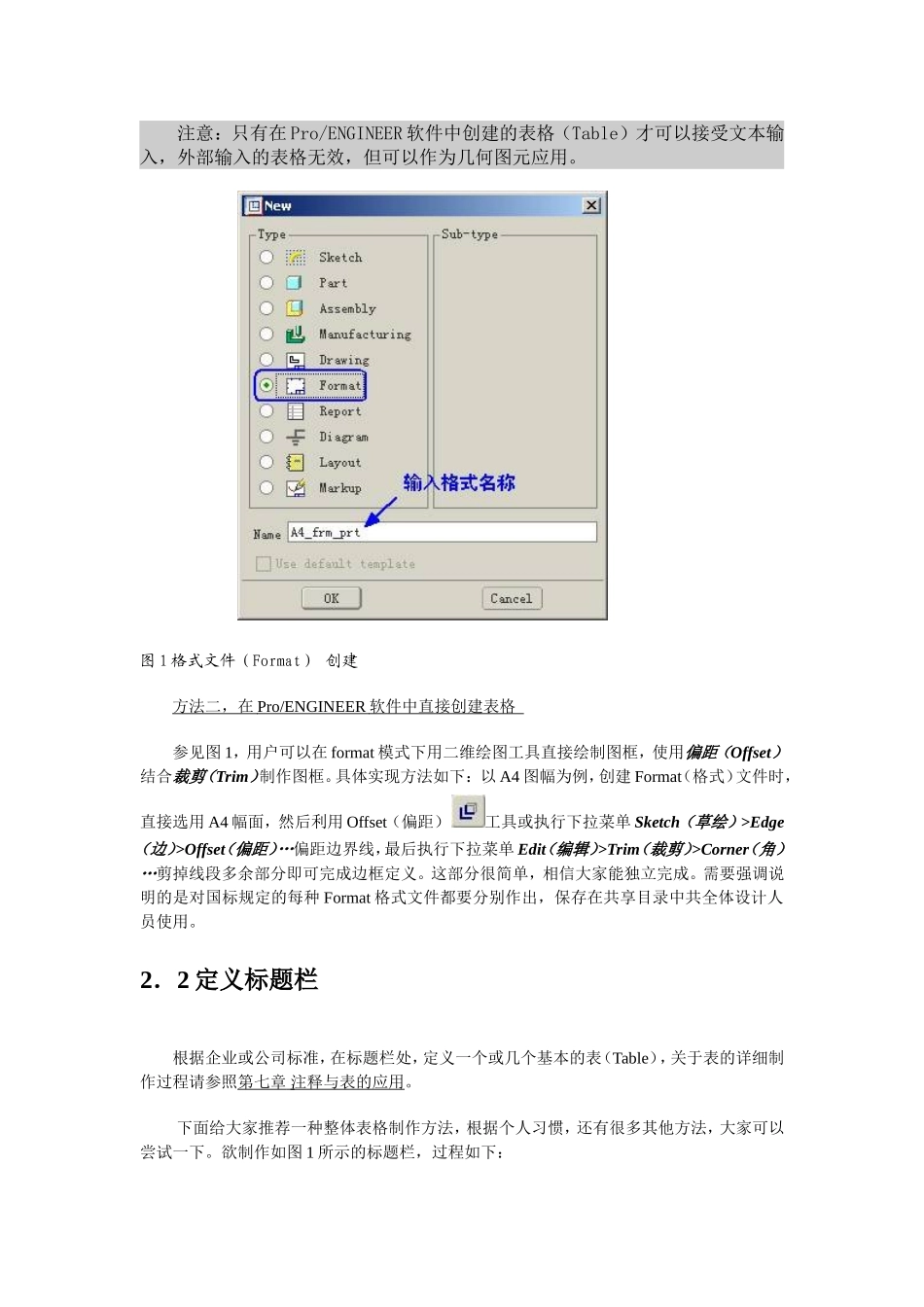

BOM制作技术简介BOM（BillOfMaterials），即材料报表，它能详细表列出装配结构中的零件状态及装配组件或零件中包含的参数。通常在创建组件工程图的同时，包含一个材料报表。在Pro/ENGINEER中文环境下，应用Pro/REPORT的功能，再加上用户设计时，设定一些特定的参数，则可以自动生成符合企业标准的明细表。Pro/REPORT是Pro/ENGINEER的一个选项模块，它提供了一个将字符、图形、表格和数据组合在一起以形成一个动态报告的功能强大的格式环境。它能使用户很方便地生成自己的材料报表（BOM），并可根据数据的多少自动改变表格的大小。功能包括：1．在报告中附加视图。2．填写报告的键盘提示参数。3．应用数据的特殊显示。4．所需数据的筛选和分类。5．显示/不显示的双重记录项。2绘图格式、标题栏和明细表的设定利用Pro/ENGINEER软件中的Pro/REPORT模块，可以创建绘图格式文件（Format）并自动生成明细表，通常是将一个定制的表格置于Format中，作为标题栏。在设计装配体或零件的工程图时，直接调用这个Format即可。由于在Format中，图幅的大小是不可改变的，因此用户需要建立几个不同幅面的Format，如A0、A1、A2...，建议取名为A0-asm、A1-asm……，创建Format是一劳永逸的事，一旦完成后存入标准目录下的Format目录中，供所有人员使用。在config.pro配置选项中有一个Format_setup_file项，与绘图配置文件类似，也可以对format定制过程进行参数控制。2．1创建Format的基本方法这里只介绍两种方法创建绘图格式。方法一，读入外部数据如果你在其他的CAD软将系统中（如AutoCAD）已经做好了绘图格式，可以将其转换成通用的DXF或IGES、STEP等格式，然后进入Pro/ENGINEER的Format模式，如图1。进入格式文件（Format）创建环境后，使用下拉菜单Insert（插入）>SharedData（数据共享）>FromFile（从文件）…读入后再做后续工作。除了上述几种格式外，format还能接受set、cgm格式，或者直接读入AutoCAD的DWG格式。读入后的格式文件用户可以做任意修改，增加或删除表格等。注意：只有在Pro/ENGINEER软件中创建的表格（Table）才可以接受文本输入，外部输入的表格无效，但可以作为几何图元应用。图1格式文件（Format）创建方法二，在Pro/ENGINEER软件中直接创建表格参见图1，用户可以在format模式下用二维绘图工具直接绘制图框，使用偏距（Offset）结合裁剪（Trim）制作图框。具体实现方法如下：以A4图幅为例，创建Format（格式）文件时，直接选用A4幅面，然后利用Offset（偏距）工具或执行下拉菜单Sketch（草绘）>Edge（边）>Offset（偏距）…偏距边界线，最后执行下拉菜单Edit（编辑）>Trim（裁剪）>Corner（角）…剪掉线段多余部分即可完成边框定义。这部分很简单，相信大家能独立完成。需要强调说明的是对国标规定的每种Format格式文件都要分别作出，保存在共享目录中共全体设计人员使用。2．2定义标题栏根据企业或公司标准，在标题栏处，定义一个或几个基本的表（Table），关于表的详细制作过程请参照第七章注释与表的应用。下面给大家推荐一种整体表格制作方法，根据个人习惯，还有很多其他方法，大家可以尝试一下。欲制作如图1所示的标题栏，过程如下：图1完成的标题栏边框步骤一，采用表格（Table）制作工具见图2，选择ByLength项，计算好表格中每条线的位置，因为采用这种方式制作表格需要提供每条线的增量值，即每条线之间的距离。图3所示表格初步完成。图2表格制作工具图3表格初步完成步骤二，表格合并此时，下拉菜单Table中合并单元MergeCells…项激活，见图4表格合并。编辑表格，采用表格合并单元（MergeCells…）工具，将表格进一步处理得到如图13-2所示的结果。图4表格合并步骤三，表格精确定位通过移动表定位工具，选中表格，然后选取表格右下角的捕捉点，此时会出现表移动参考工具，见图5表精确定位工具和图6表移动捕捉参考点。然后与前面已经做好的Format内边框右下角的交点对齐，完成结果见图7表格定位完成。如果没有可以捕捉的实体可以采用绝对坐标。表格的左下角为坐标原点（0，0），根据图幅的不同，通过计算可得到表格的精确定位点。图5表精确定位工具图6表移动捕捉参考点...
