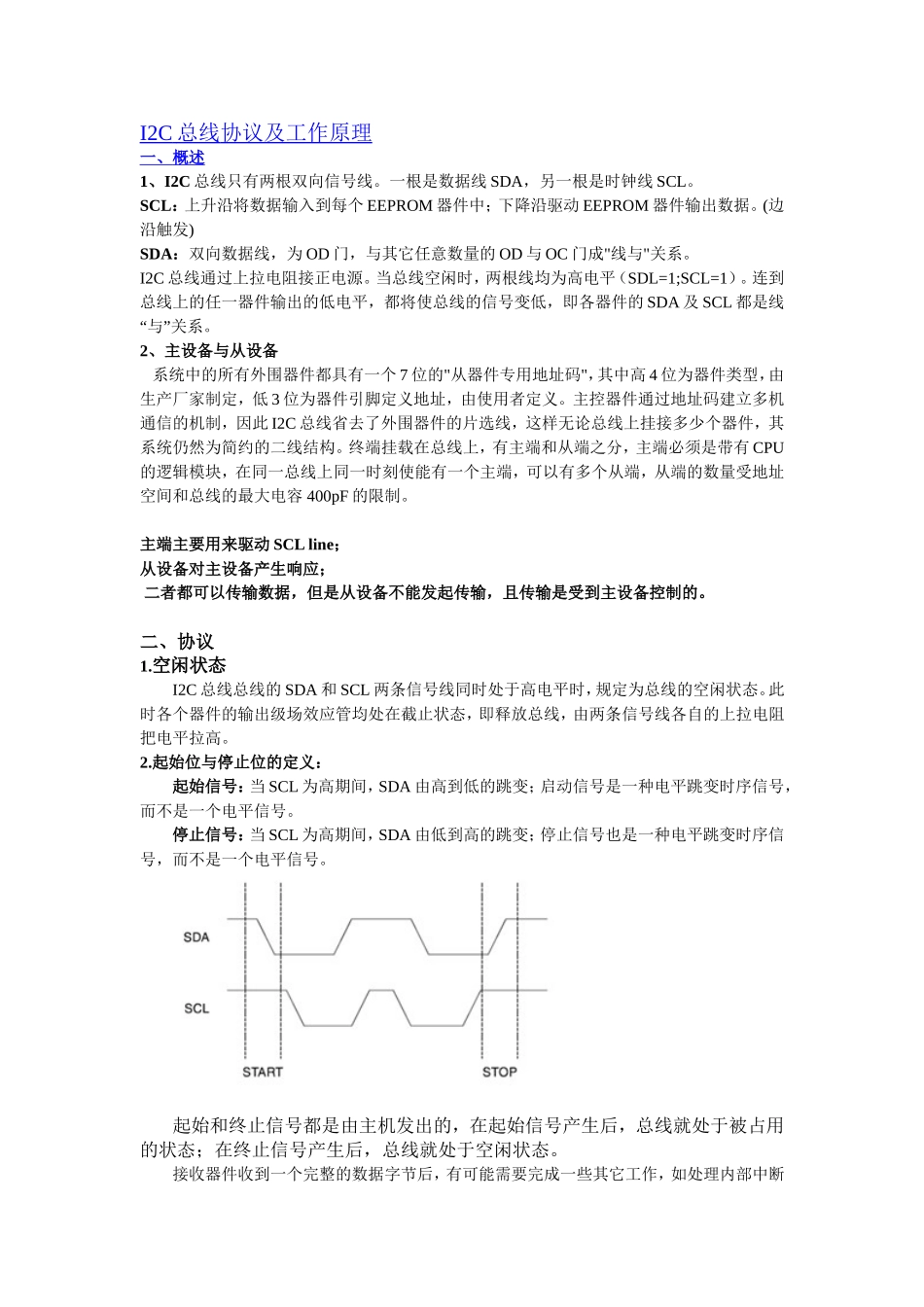

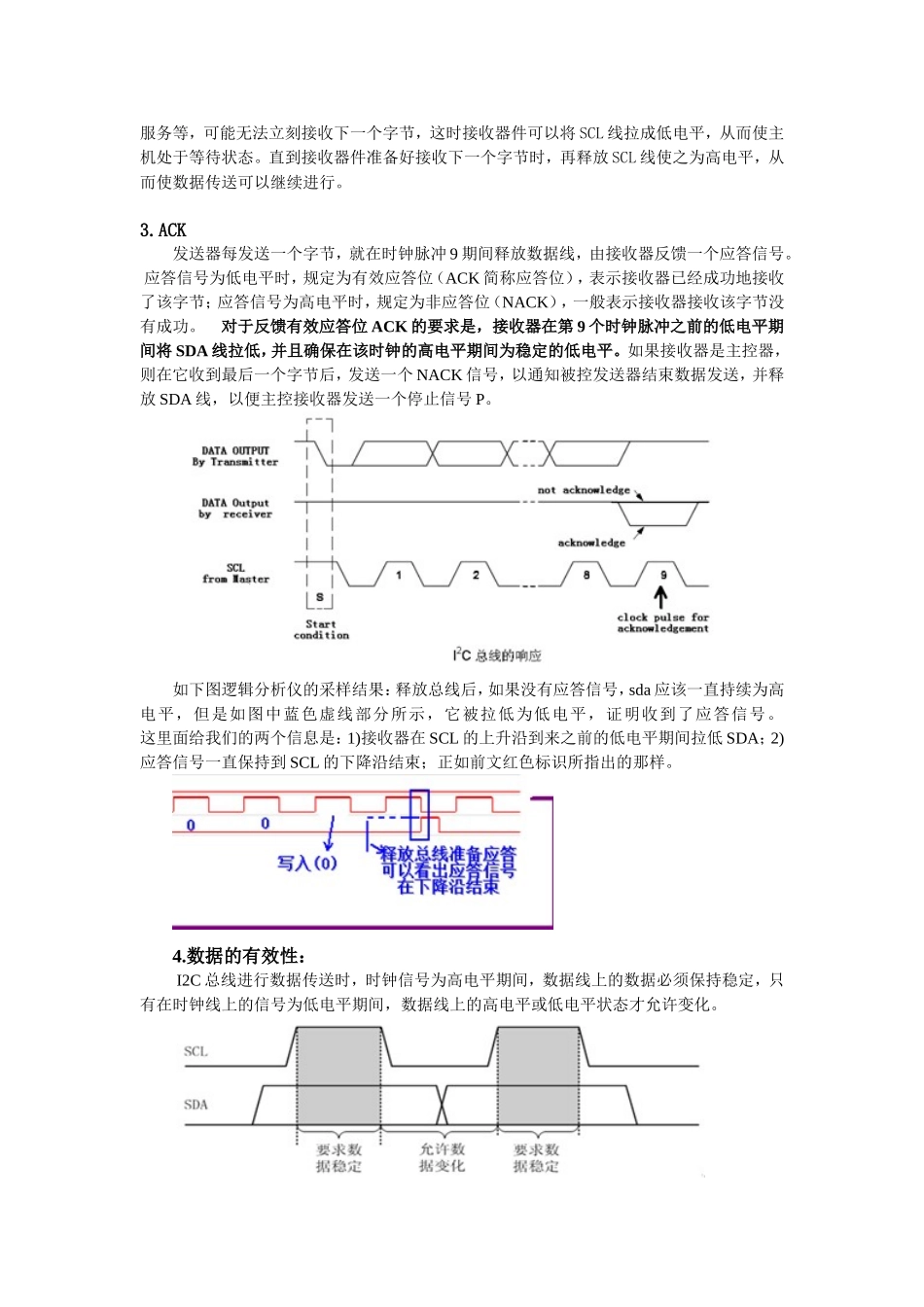

I2C总线协议及工作原理一、概述1、I2C总线只有两根双向信号线。一根是数据线SDA，另一根是时钟线SCL。SCL：上升沿将数据输入到每个EEPROM器件中；下降沿驱动EEPROM器件输出数据。(边沿触发)SDA：双向数据线，为OD门，与其它任意数量的OD与OC门成"线与"关系。I2C总线通过上拉电阻接正电源。当总线空闲时，两根线均为高电平（SDL=1;SCL=1）。连到总线上的任一器件输出的低电平，都将使总线的信号变低，即各器件的SDA及SCL都是线“与”关系。2、主设备与从设备系统中的所有外围器件都具有一个7位的"从器件专用地址码"，其中高4位为器件类型，由生产厂家制定，低3位为器件引脚定义地址，由使用者定义。主控器件通过地址码建立多机通信的机制，因此I2C总线省去了外围器件的片选线，这样无论总线上挂接多少个器件，其系统仍然为简约的二线结构。终端挂载在总线上，有主端和从端之分，主端必须是带有CPU的逻辑模块，在同一总线上同一时刻使能有一个主端，可以有多个从端，从端的数量受地址空间和总线的最大电容400pF的限制。主端主要用来驱动SCLline；从设备对主设备产生响应；二者都可以传输数据，但是从设备不能发起传输，且传输是受到主设备控制的。二、协议1.空闲状态I2C总线总线的SDA和SCL两条信号线同时处于高电平时，规定为总线的空闲状态。此时各个器件的输出级场效应管均处在截止状态，即释放总线，由两条信号线各自的上拉电阻把电平拉高。2.起始位与停止位的定义：起始信号：当SCL为高期间，SDA由高到低的跳变；启动信号是一种电平跳变时序信号，而不是一个电平信号。停止信号：当SCL为高期间，SDA由低到高的跳变；停止信号也是一种电平跳变时序信号，而不是一个电平信号。起始和终止信号都是由主机发出的，在起始信号产生后，总线就处于被占用的状态；在终止信号产生后，总线就处于空闲状态。接收器件收到一个完整的数据字节后，有可能需要完成一些其它工作，如处理内部中断服务等，可能无法立刻接收下一个字节，这时接收器件可以将SCL线拉成低电平，从而使主机处于等待状态。直到接收器件准备好接收下一个字节时，再释放SCL线使之为高电平，从而使数据传送可以继续进行。3.ACK发送器每发送一个字节，就在时钟脉冲9期间释放数据线，由接收器反馈一个应答信号。应答信号为低电平时，规定为有效应答位（ACK简称应答位），表示接收器已经成功地接收了该字节；应答信号为高电平时，规定为非应答位（NACK），一般表示接收器接收该字节没有成功。对于反馈有效应答位ACK的要求是，接收器在第9个时钟脉冲之前的低电平期间将SDA线拉低，并且确保在该时钟的高电平期间为稳定的低电平。如果接收器是主控器，则在它收到最后一个字节后，发送一个NACK信号，以通知被控发送器结束数据发送，并释放SDA线，以便主控接收器发送一个停止信号P。如下图逻辑分析仪的采样结果：释放总线后，如果没有应答信号，sda应该一直持续为高电平，但是如图中蓝色虚线部分所示，它被拉低为低电平，证明收到了应答信号。这里面给我们的两个信息是：1)接收器在SCL的上升沿到来之前的低电平期间拉低SDA；2)应答信号一直保持到SCL的下降沿结束；正如前文红色标识所指出的那样。4.数据的有效性：I2C总线进行数据传送时，时钟信号为高电平期间，数据线上的数据必须保持稳定，只有在时钟线上的信号为低电平期间，数据线上的高电平或低电平状态才允许变化。5.数据的传送：在I2C总线上传送的每一位数据都有一个时钟脉冲相对应（或同步控制），即在SCL串行时钟的配合下，在SDA上逐位地串行传送每一位数据。数据位的传输是边沿触发。工作过程总线上的所有通信都是由主控器引发的。在一次通信中，主控器与被控器总是在扮演着两种不同的角色。1.主设备向从设备发送数据主设备发送起始位，这会通知总线上的所有设备传输开始了，接下来主机发送设备地址，与这一地址匹配的slave将继续这一传输过程，而其它slave将会忽略接下来的传输并等待下一次传输的开始。主设备寻址到从设备后，发送它所要读取或写入的从设备的内部寄存器地址；之后，发送数据。数据发送完毕后，发送停止位。（这段看不懂就别看了，没什么用）写入过程如下：...
