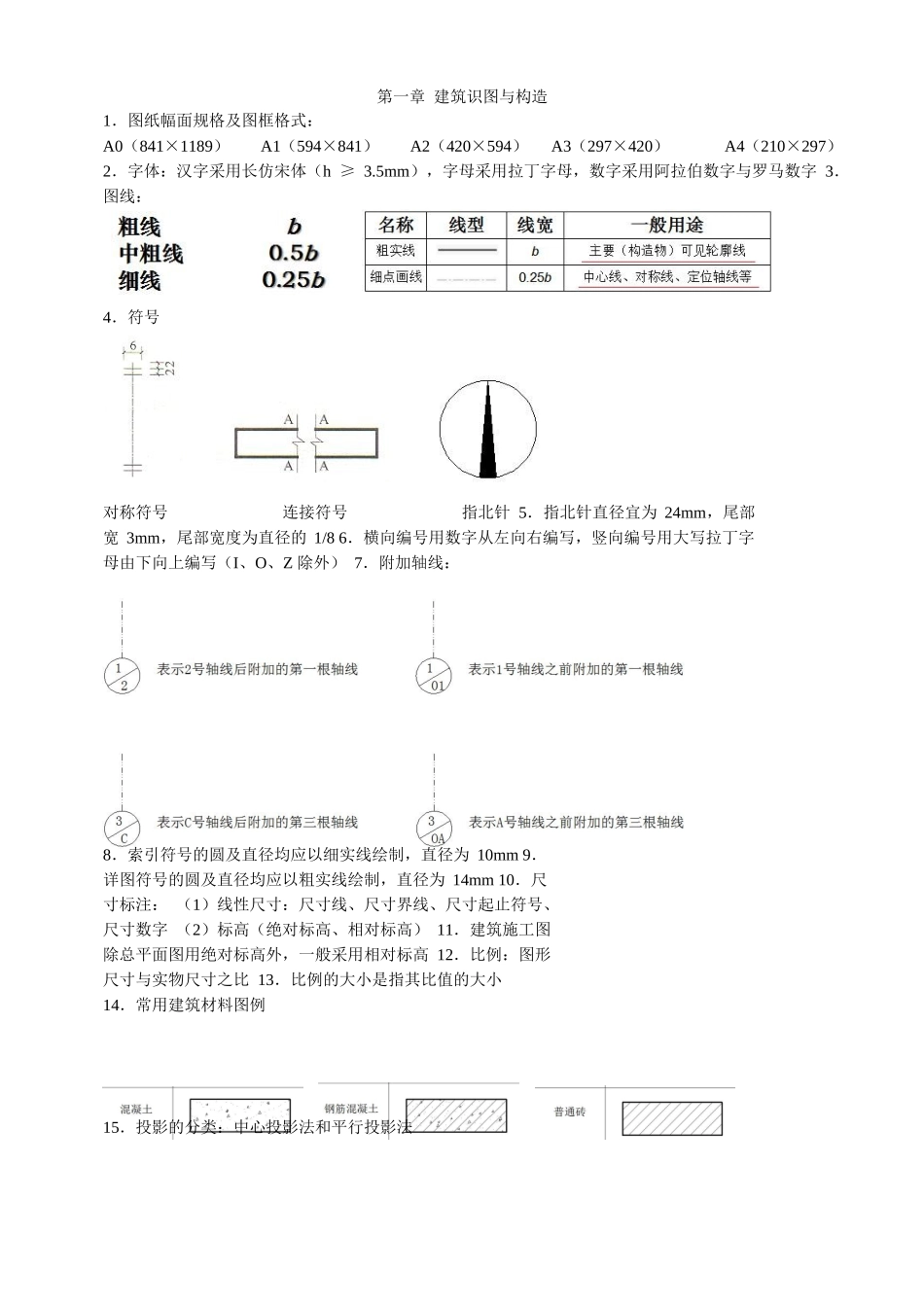

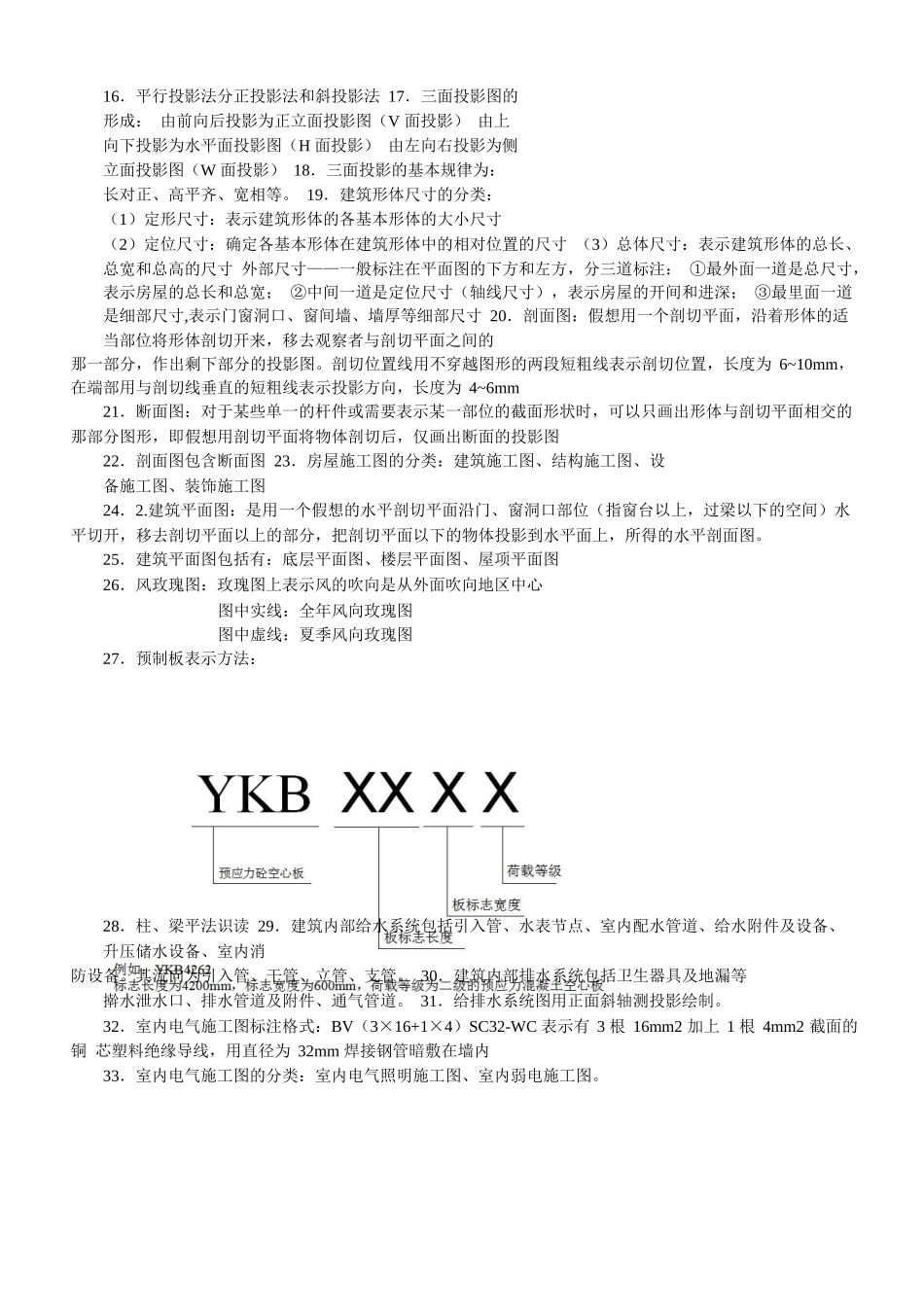

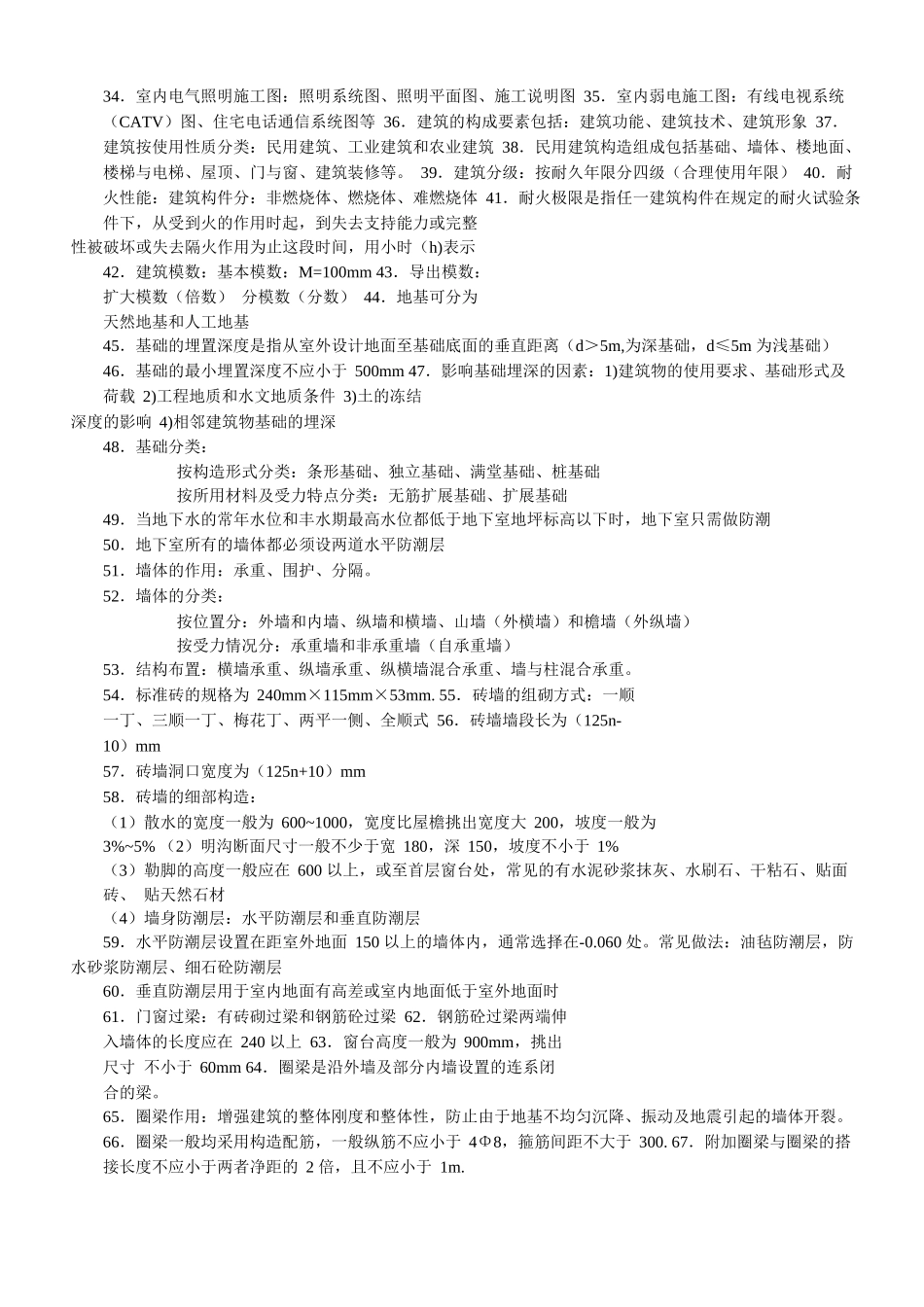

第一章建筑识图与构造1．图纸幅面规格及图框格式：A0（841×1189）A1（594×841）A2（420×594）A3（297×420）A4（210×297）2．字体：汉字采用长仿宋体（h≥3.5mm），字母采用拉丁字母，数字采用阿拉伯数字与罗马数字3．图线：4．符号对称符号连接符号指北针5．指北针直径宜为24mm，尾部宽3mm，尾部宽度为直径的1/86．横向编号用数字从左向右编写，竖向编号用大写拉丁字母由下向上编写（I、O、Z除外）7．附加轴线：8．索引符号的圆及直径均应以细实线绘制，直径为10mm9．详图符号的圆及直径均应以粗实线绘制，直径为14mm10．尺寸标注：（1）线性尺寸：尺寸线、尺寸界线、尺寸起止符号、尺寸数字（2）标高（绝对标高、相对标高）11．建筑施工图除总平面图用绝对标高外，一般采用相对标高12．比例：图形尺寸与实物尺寸之比13．比例的大小是指其比值的大小14．常用建筑材料图例15．投影的分类：中心投影法和平行投影法16．平行投影法分正投影法和斜投影法17．三面投影图的形成：由前向后投影为正立面投影图（V面投影）由上向下投影为水平面投影图（H面投影）由左向右投影为侧立面投影图（W面投影）18．三面投影的基本规律为：长对正、高平齐、宽相等。19．建筑形体尺寸的分类：（1）定形尺寸：表示建筑形体的各基本形体的大小尺寸（2）定位尺寸：确定各基本形体在建筑形体中的相对位置的尺寸（3）总体尺寸：表示建筑形体的总长、总宽和总高的尺寸外部尺寸——一般标注在平面图的下方和左方，分三道标注：①最外面一道是总尺寸，表示房屋的总长和总宽；②中间一道是定位尺寸（轴线尺寸），表示房屋的开间和进深；③最里面一道是细部尺寸,表示门窗洞口、窗间墙、墙厚等细部尺寸20．剖面图：假想用一个剖切平面，沿着形体的适当部位将形体剖切开来，移去观察者与剖切平面之间的那一部分，作出剩下部分的投影图。剖切位置线用不穿越图形的两段短粗线表示剖切位置，长度为6~10mm，在端部用与剖切线垂直的短粗线表示投影方向，长度为4~6mm21．断面图：对于某些单一的杆件或需要表示某一部位的截面形状时，可以只画出形体与剖切平面相交的那部分图形，即假想用剖切平面将物体剖切后，仅画出断面的投影图22．剖面图包含断面图23．房屋施工图的分类：建筑施工图、结构施工图、设备施工图、装饰施工图24．2.建筑平面图：是用一个假想的水平剖切平面沿门、窗洞口部位（指窗台以上，过梁以下的空间）水平切开，移去剖切平面以上的部分，把剖切平面以下的物体投影到水平面上，所得的水平剖面图。25．建筑平面图包括有：底层平面图、楼层平面图、屋项平面图26．风玫瑰图：玫瑰图上表示风的吹向是从外面吹向地区中心图中实线：全年风向玫瑰图图中虚线：夏季风向玫瑰图27．预制板表示方法：28．柱、梁平法识读29．建筑内部给水系统包括引入管、水表节点、室内配水管道、给水附件及设备、升压储水设备、室内消防设备。其流向为引入管、干管、立管、支管。30．建筑内部排水系统包括卫生器具及地漏等擀水泄水口、排水管道及附件、通气管道。31．给排水系统图用正面斜轴测投影绘制。32．室内电气施工图标注格式：BV（3×16+1×4）SC32-WC表示有3根16mm2加上1根4mm2截面的铜芯塑料绝缘导线，用直径为32mm焊接钢管暗敷在墙内33．室内电气施工图的分类：室内电气照明施工图、室内弱电施工图。34．室内电气照明施工图：照明系统图、照明平面图、施工说明图35．室内弱电施工图：有线电视系统（CATV）图、住宅电话通信系统图等36．建筑的构成要素包括：建筑功能、建筑技术、建筑形象37．建筑按使用性质分类：民用建筑、工业建筑和农业建筑38．民用建筑构造组成包括基础、墙体、楼地面、楼梯与电梯、屋顶、门与窗、建筑装修等。39．建筑分级：按耐久年限分四级（合理使用年限）40．耐火性能：建筑构件分：非燃烧体、燃烧体、难燃烧体41．耐火极限是指任一建筑构件在规定的耐火试验条件下，从受到火的作用时起，到失去支持能力或完整性被破坏或失去隔火作用为止这段时间，用小时（h)表示42．建筑模数：基本模数：M=100mm43．导出模数：扩大模数（倍数）分模数（分数）44．地基可分为天然地基和人工地基45．基础的...
