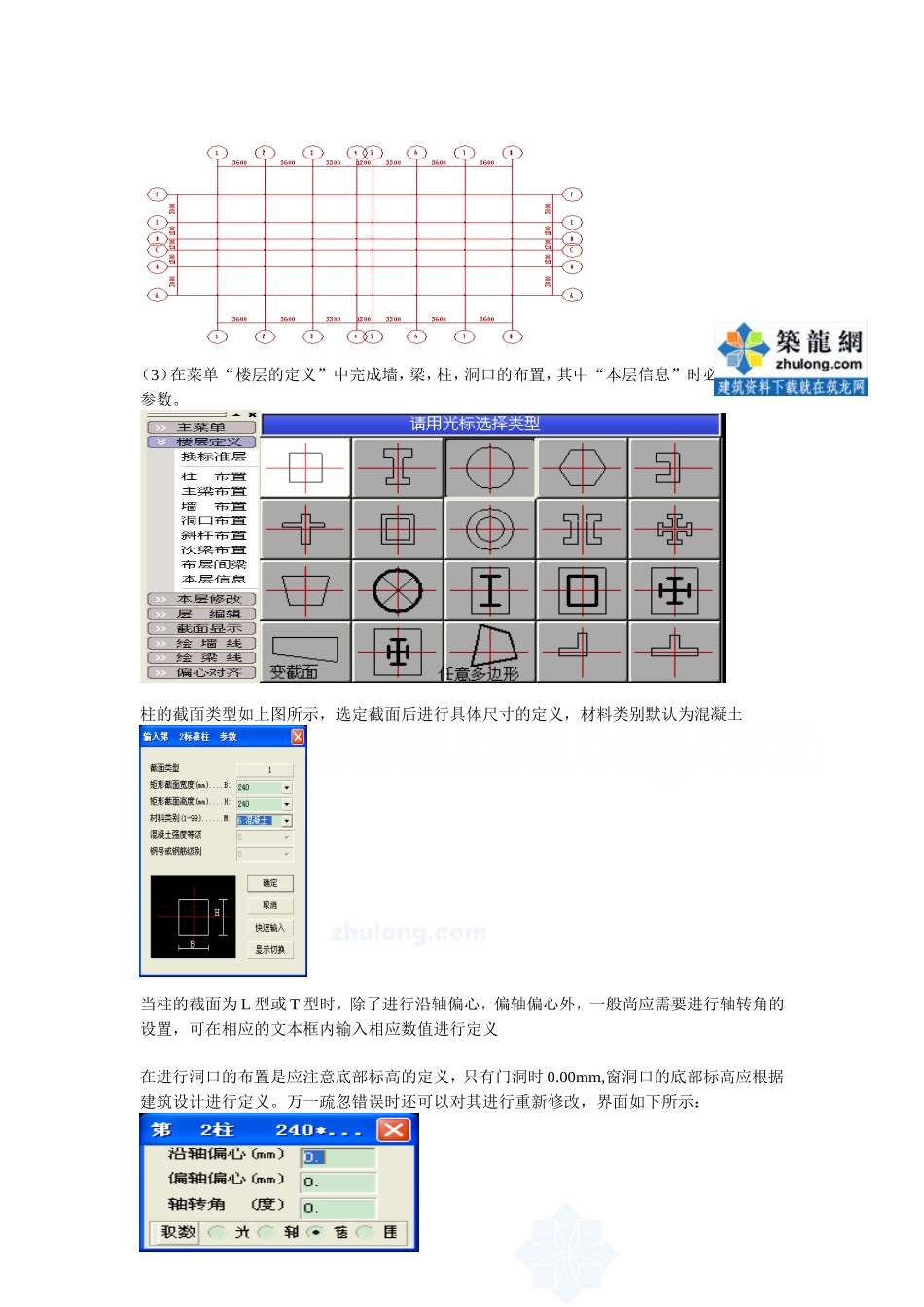

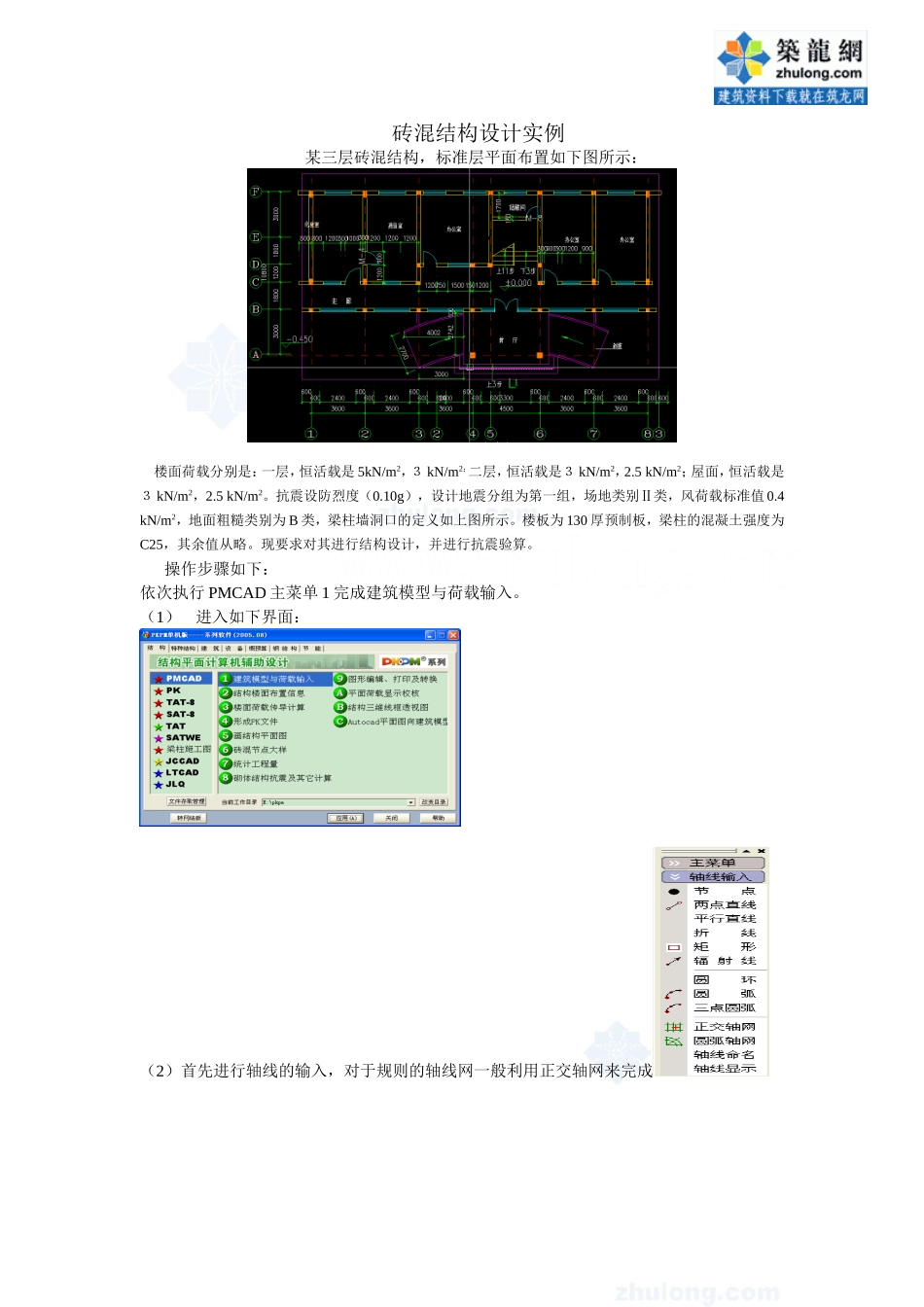

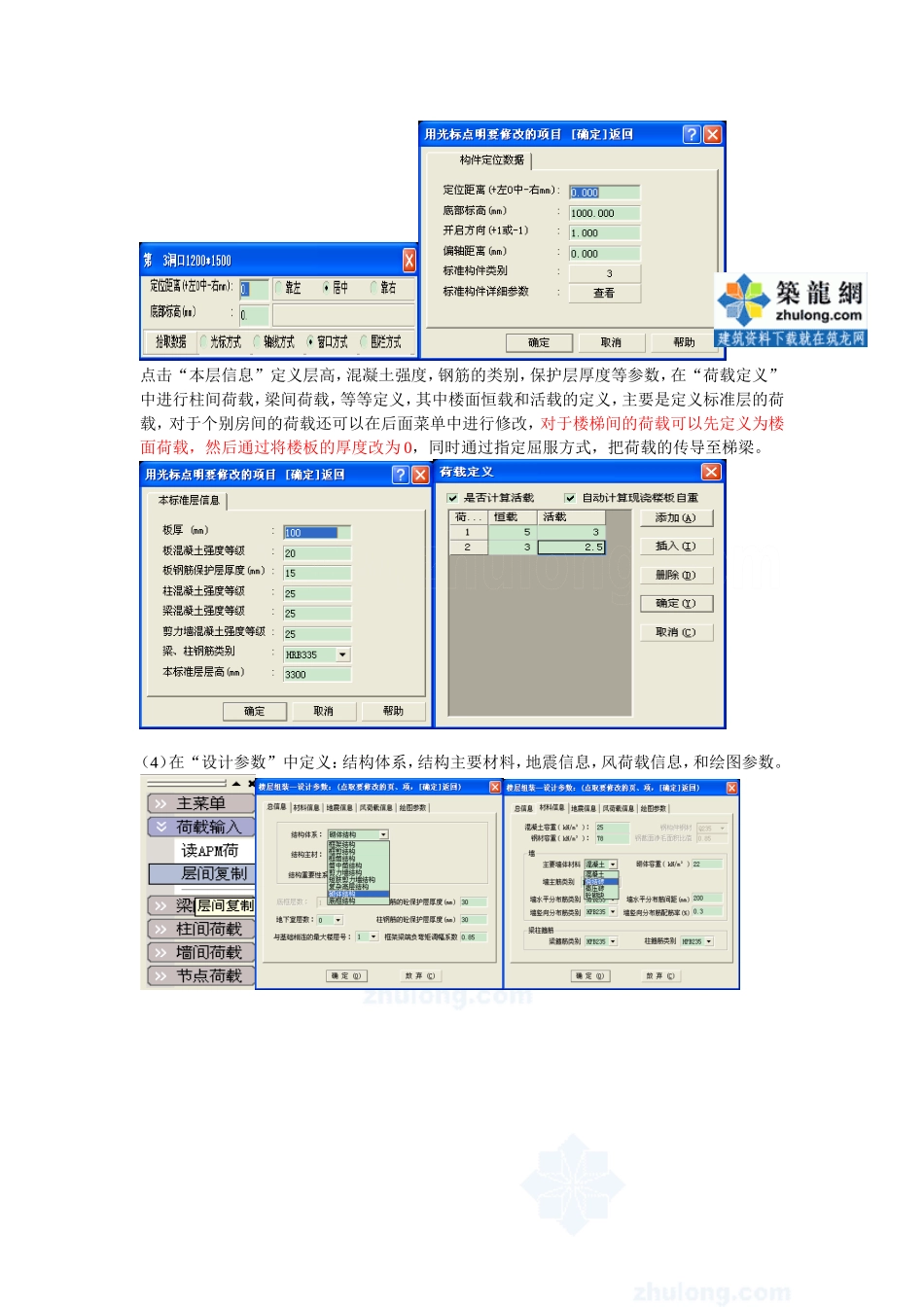

砖混结构设计实例某三层砖混结构，标准层平面布置如下图所示：楼面荷载分别是：一层，恒活载是5kN/m2，３kN/m2；二层，恒活载是３kN/m2，2.5kN/m2；屋面，恒活载是３kN/m2，2.5kN/m2。抗震设防烈度（0.10g），设计地震分组为第一组，场地类别Ⅱ类，风荷载标准值0.4kN/m2，地面粗糙类别为B类，梁柱墙洞口的定义如上图所示。楼板为130厚预制板，梁柱的混凝土强度为C25，其余值从略。现要求对其进行结构设计，并进行抗震验算。操作步骤如下：依次执行PMCAD主菜单1完成建筑模型与荷载输入。（1）进入如下界面：（2）首先进行轴线的输入，对于规则的轴线网一般利用正交轴网来完成（3）在菜单“楼层的定义”中完成墙，梁，柱，洞口的布置，其中“本层信息”时必须设定的参数。柱的截面类型如上图所示，选定截面后进行具体尺寸的定义，材料类别默认为混凝土当柱的截面为L型或T型时，除了进行沿轴偏心，偏轴偏心外，一般尚应需要进行轴转角的设置，可在相应的文本框内输入相应数值进行定义在进行洞口的布置是应注意底部标高的定义，只有门洞时0.00mm,窗洞口的底部标高应根据建筑设计进行定义。万一疏忽错误时还可以对其进行重新修改，界面如下所示：点击“本层信息”定义层高，混凝土强度，钢筋的类别，保护层厚度等参数，在“荷载定义”中进行柱间荷载，梁间荷载，等等定义，其中楼面恒载和活载的定义，主要是定义标准层的荷载，对于个别房间的荷载还可以在后面菜单中进行修改，对于楼梯间的荷载可以先定义为楼面荷载，然后通过将楼板的厚度改为0，同时通过指定屈服方式，把荷载的传导至梯梁。（4）在“设计参数”中定义：结构体系，结构主要材料，地震信息，风荷载信息，和绘图参数。（5）对于含有多个标准层的结构模型，可以在参数设置前或后，进行多个标准层的定义，定义界面如下所示：（6）完成上面步骤后，可完成如此模型的定义（7）对上面各标准层定义无误后进行楼层的组装，如下所示：（8）最终模型如下所示（9）退出“主菜单一”（10）进入“主菜单二”结构楼面布置信息，利用“预制板”进行预制板的布置，在没有进行该菜单时，结构的楼面是现浇板，当执行此命令时，预制板自动完成替换；利用“修改板厚”来完成楼梯间，楼面板的修改，将板厚改成0；利用“砖混圈梁”完成圈梁的布置，（11）利用“悬挑楼板”进行，雨篷板的定义，根据提示依次完成各步骤：（12）对于楼梯荷载向梯梁，的传力方式采用，将板厚改为0，在后续菜单中进行“导荷方式”命令的修改：（13）利用菜单“砖混圈梁”完成圈梁的布置，在此定义圈梁的主筋，箍筋，箍筋间距，圈梁位置等等，同时也定义构造柱的配筋参数，砖混结构构造柱在建立模型时按普通框架柱输入，在完成“画结构平面图”后，通过主菜单“画砖混节点大样”中重新生成选项来完成普通框架柱向砖混构造柱的转化。（14）依次完成各标层的定义后，退出本菜单，进入主菜单三“楼面荷载的传导和计算”选择“第一次输入”对楼面各房间的恒载，活荷载进行修正，应注意楼梯荷载的修正和导荷方式的修改。（15）通过导荷方式的修改，修改先后的效果见如下两图对比：（16）修改完毕即可退出本菜单完成，荷载的传导，根据下图菜单的提示选择“生成各层荷载传到基础的数据”完成此步骤。（17）完成上述步骤后，可先进行“砌体结构抗震及其他计算”；如果在设计中考虑构造柱的对砖墙的有利影响应先通过主菜单4中“重新形成选项”将框架柱转化成砖混构造柱。一般不考虑构造柱的有利影响，在出施工图时根据构造要求进行构造柱的绘制。本案例，直接进行抗震验算。如下图，根据步骤首先对结构各参数进行定义。（18）依次查看“受压计算”“墙的轴力图”“墙的剪力图”“墙的高厚比”“局部承压”等计算，也可以输出文本格式的计算书。其中在“局部承压”菜单中，根据需要进行“刚性垫块”的定义和布置。（19）抗震及其他计算完成后可以首先进行“结构平面图”的绘制，根据提示，选择楼层，定义配筋和绘图参数，完成“楼板计算”后“进入绘图”标注墙梁柱截面，以及轴线标注。步骤如下所示：（20）完成结构平面图的绘制后，即可进行“砖混节点大样”进行绘制圈梁和构...
