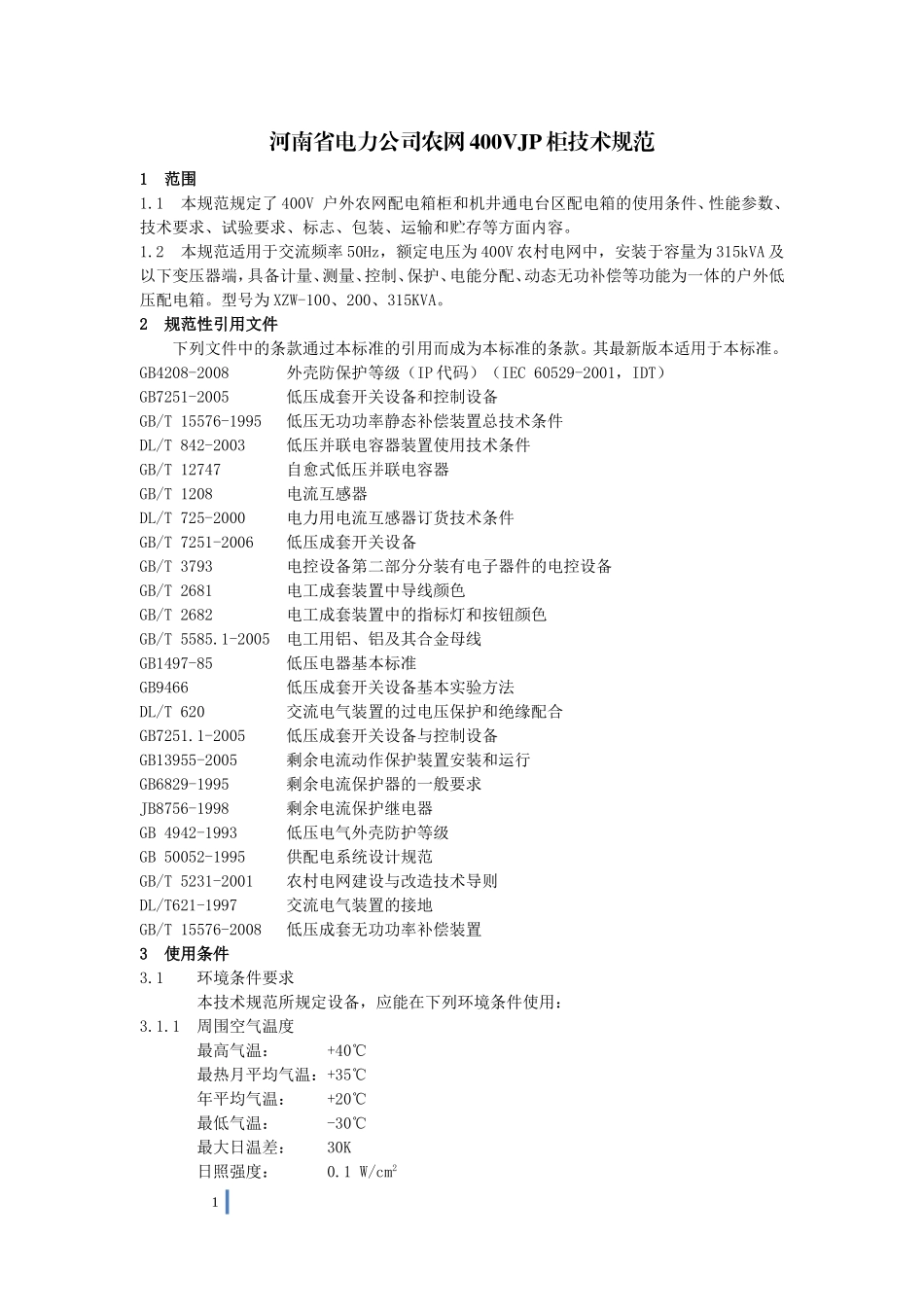

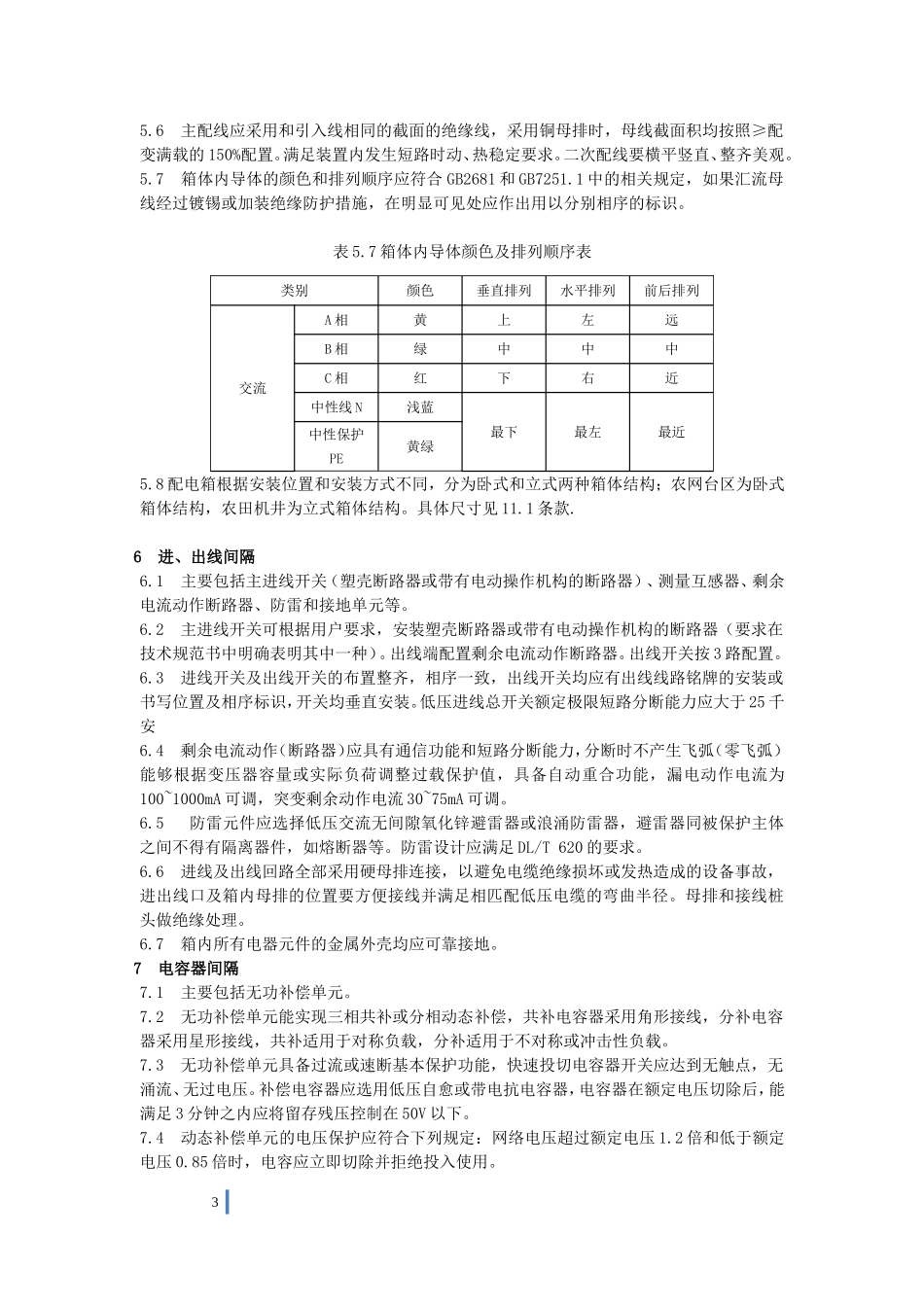

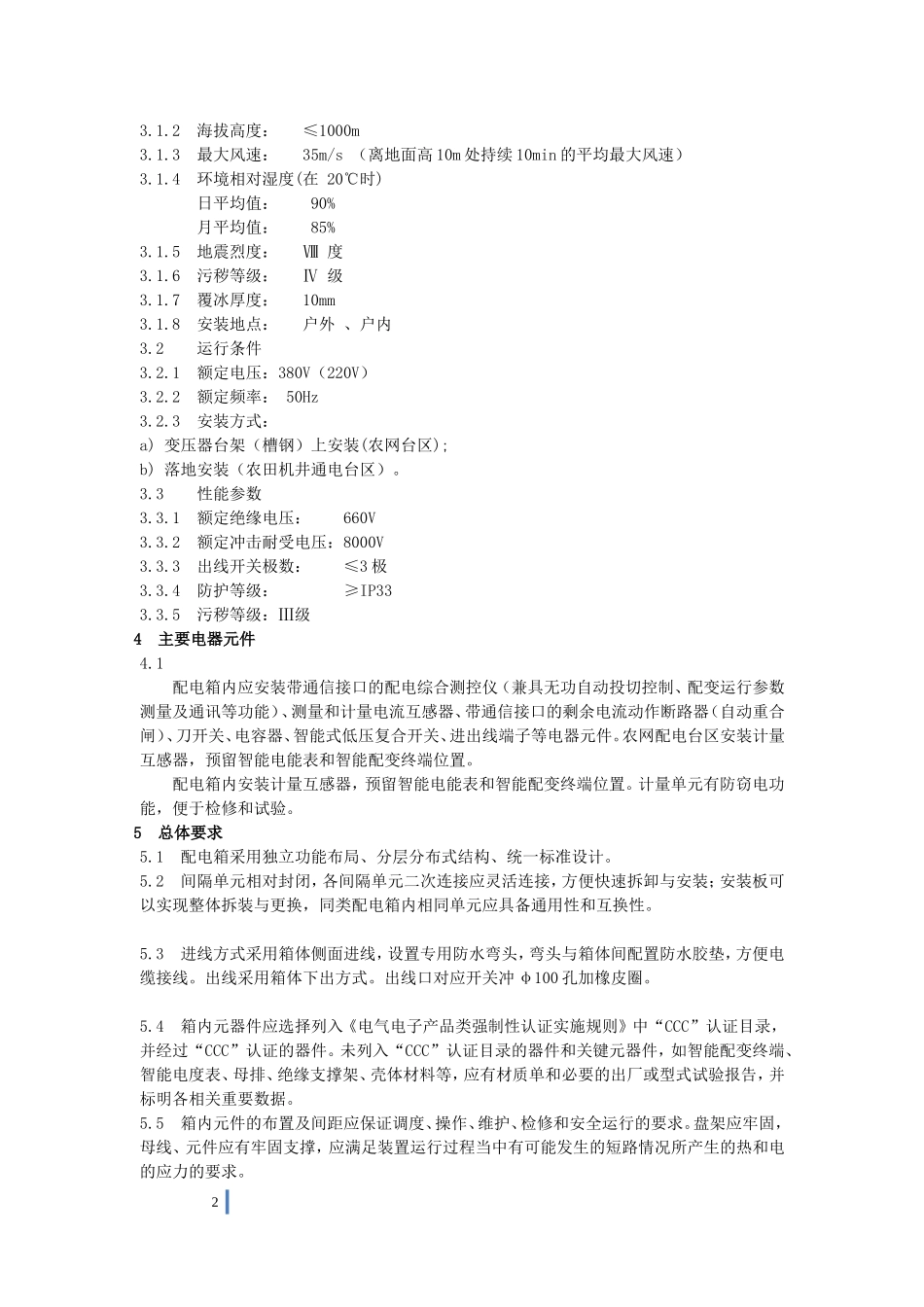

河南省电力公司农网400VJP柜技术规范1范围1.1本规范规定了400V户外农网配电箱柜和机井通电台区配电箱的使用条件、性能参数、技术要求、试验要求、标志、包装、运输和贮存等方面内容。1.2本规范适用于交流频率50Hz，额定电压为400V农村电网中，安装于容量为315kVA及以下变压器端，具备计量、测量、控制、保护、电能分配、动态无功补偿等功能为一体的户外低压配电箱。型号为XZW-100、200、315KVA。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。其最新版本适用于本标准。GB4208-2008外壳防保护等级（IP代码）（IEC60529-2001，IDT）GB7251-2005低压成套开关设备和控制设备GB/T15576-1995低压无功功率静态补偿装置总技术条件DL/T842-2003低压并联电容器装置使用技术条件GB/T12747自愈式低压并联电容器GB/T1208电流互感器DL/T725-2000电力用电流互感器订货技术条件GB/T7251-2006低压成套开关设备GB/T3793电控设备第二部分分装有电子器件的电控设备GB/T2681电工成套装置中导线颜色GB/T2682电工成套装置中的指标灯和按钮颜色GB/T5585.1-2005电工用铝、铝及其合金母线GB1497-85低压电器基本标准GB9466低压成套开关设备基本实验方法DL/T620交流电气装置的过电压保护和绝缘配合GB7251.1-2005低压成套开关设备与控制设备GB13955-2005剩余电流动作保护装置安装和运行GB6829-1995剩余电流保护器的一般要求JB8756-1998剩余电流保护继电器GB4942-1993低压电气外壳防护等级GB50052-1995供配电系统设计规范GB/T5231-2001农村电网建设与改造技术导则DL/T621-1997交流电气装置的接地GB/T15576-2008低压成套无功功率补偿装置3使用条件3.1环境条件要求本技术规范所规定设备，应能在下列环境条件使用：3.1.1周围空气温度最高气温：+40℃最热月平均气温：+35℃年平均气温：+20℃最低气温：-30℃最大日温差：30K日照强度：0.1W/cm213.1.2海拔高度：≤1000m3.1.3最大风速：35m/s（离地面高10m处持续10min的平均最大风速）3.1.4环境相对湿度(在20℃时)日平均值：90%月平均值：85%3.1.5地震烈度：Ⅷ度3.1.6污秽等级：Ⅳ级3.1.7覆冰厚度：10mm3.1.8安装地点：户外、户内3.2运行条件3.2.1额定电压：380V（220V）3.2.2额定频率：50Hz3.2.3安装方式：a)变压器台架（槽钢）上安装(农网台区);b)落地安装（农田机井通电台区）。3.3性能参数3.3.1额定绝缘电压：660V3.3.2额定冲击耐受电压：8000V3.3.3出线开关极数：≤3极3.3.4防护等级：≥IP333.3.5污秽等级：Ⅲ级4主要电器元件4.1配电箱内应安装带通信接口的配电综合测控仪（兼具无功自动投切控制、配变运行参数测量及通讯等功能）、测量和计量电流互感器、带通信接口的剩余电流动作断路器（自动重合闸）、刀开关、电容器、智能式低压复合开关、进出线端子等电器元件。农网配电台区安装计量互感器，预留智能电能表和智能配变终端位置。配电箱内安装计量互感器，预留智能电能表和智能配变终端位置。计量单元有防窃电功能，便于检修和试验。5总体要求5.1配电箱采用独立功能布局、分层分布式结构、统一标准设计。5.2间隔单元相对封闭，各间隔单元二次连接应灵活连接，方便快速拆卸与安装；安装板可以实现整体拆装与更换，同类配电箱内相同单元应具备通用性和互换性。5.3进线方式采用箱体侧面进线，设置专用防水弯头，弯头与箱体间配置防水胶垫，方便电缆接线。出线采用箱体下出方式。出线口对应开关冲φ100孔加橡皮圈。5.4箱内元器件应选择列入《电气电子产品类强制性认证实施规则》中“CCC”认证目录，并经过“CCC”认证的器件。未列入“CCC”认证目录的器件和关键元器件，如智能配变终端、智能电度表、母排、绝缘支撑架、壳体材料等，应有材质单和必要的出厂或型式试验报告，并标明各相关重要数据。5.5箱内元件的布置及间距应保证调度、操作、维护、检修和安全运行的要求。盘架应牢固，母线、元件应有牢固支撑，应满足装置运行过程当中有可能发生的短路情况所产生的热和电的应力的要求。25.6主配线应采用和引入线相同的截面的绝缘线，采用铜母排时，母线截面积均按照≥配变满载的150%配置。满足装置内发生短路时动、热稳定要求。二次配线要横...
