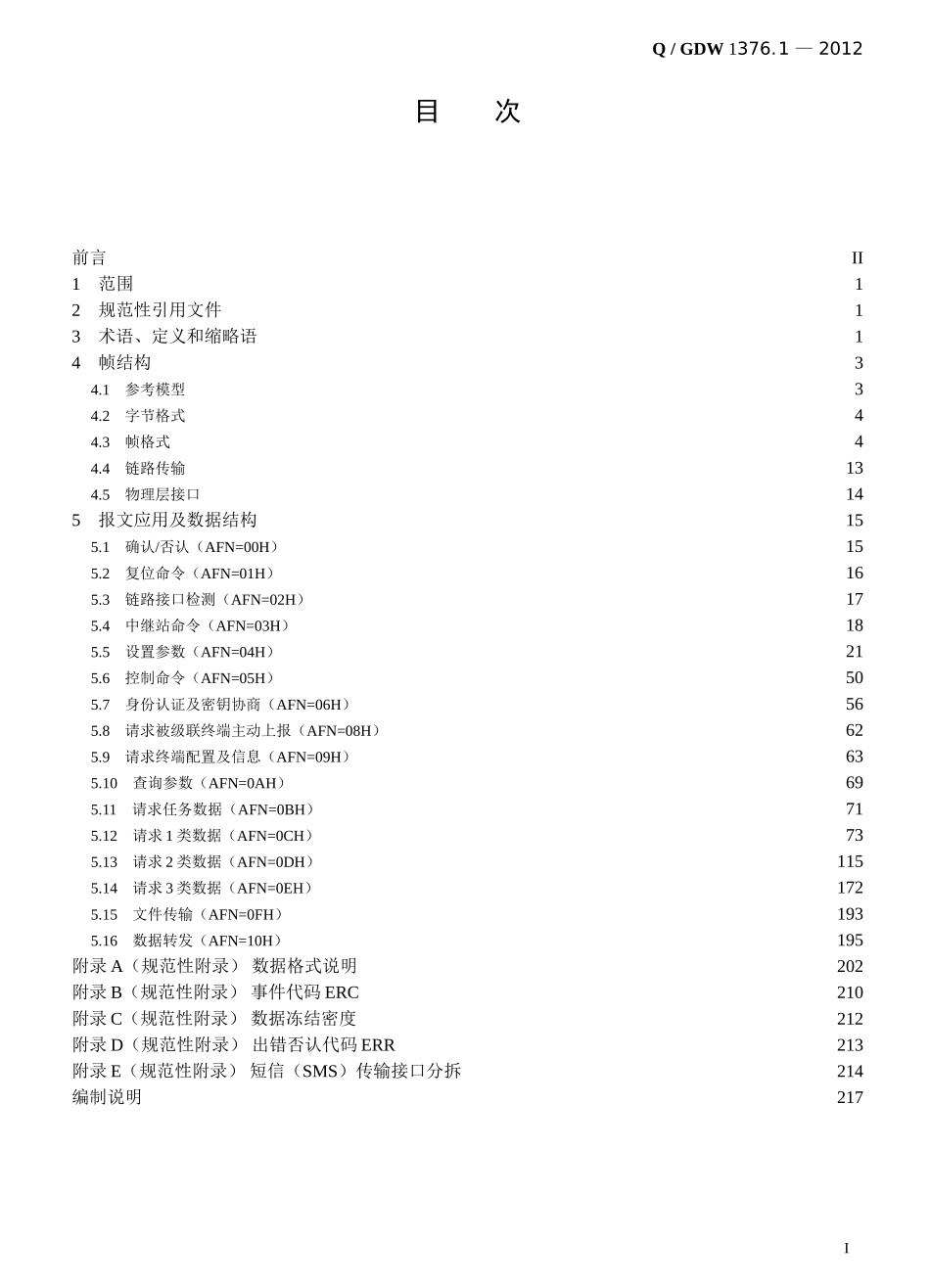

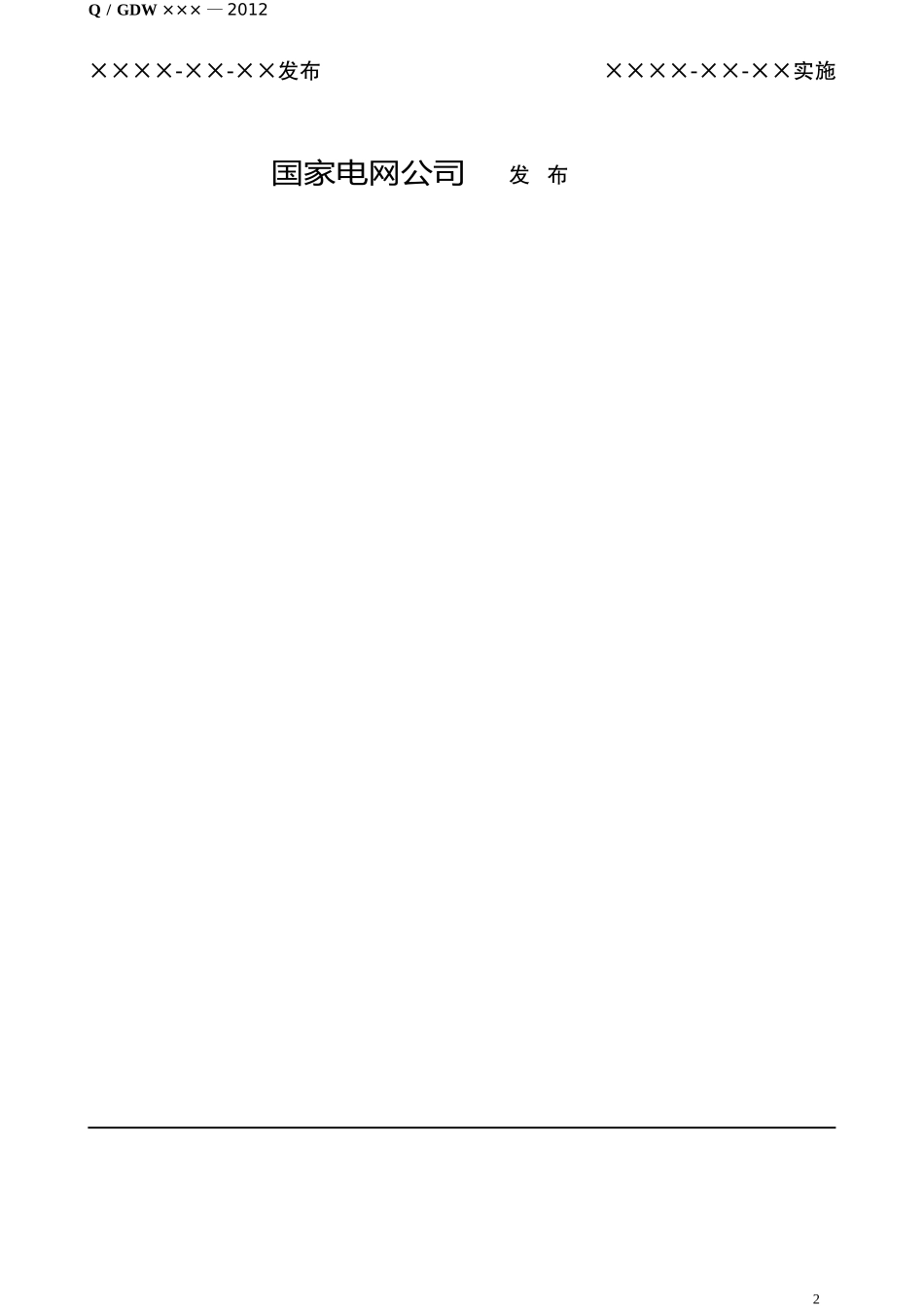

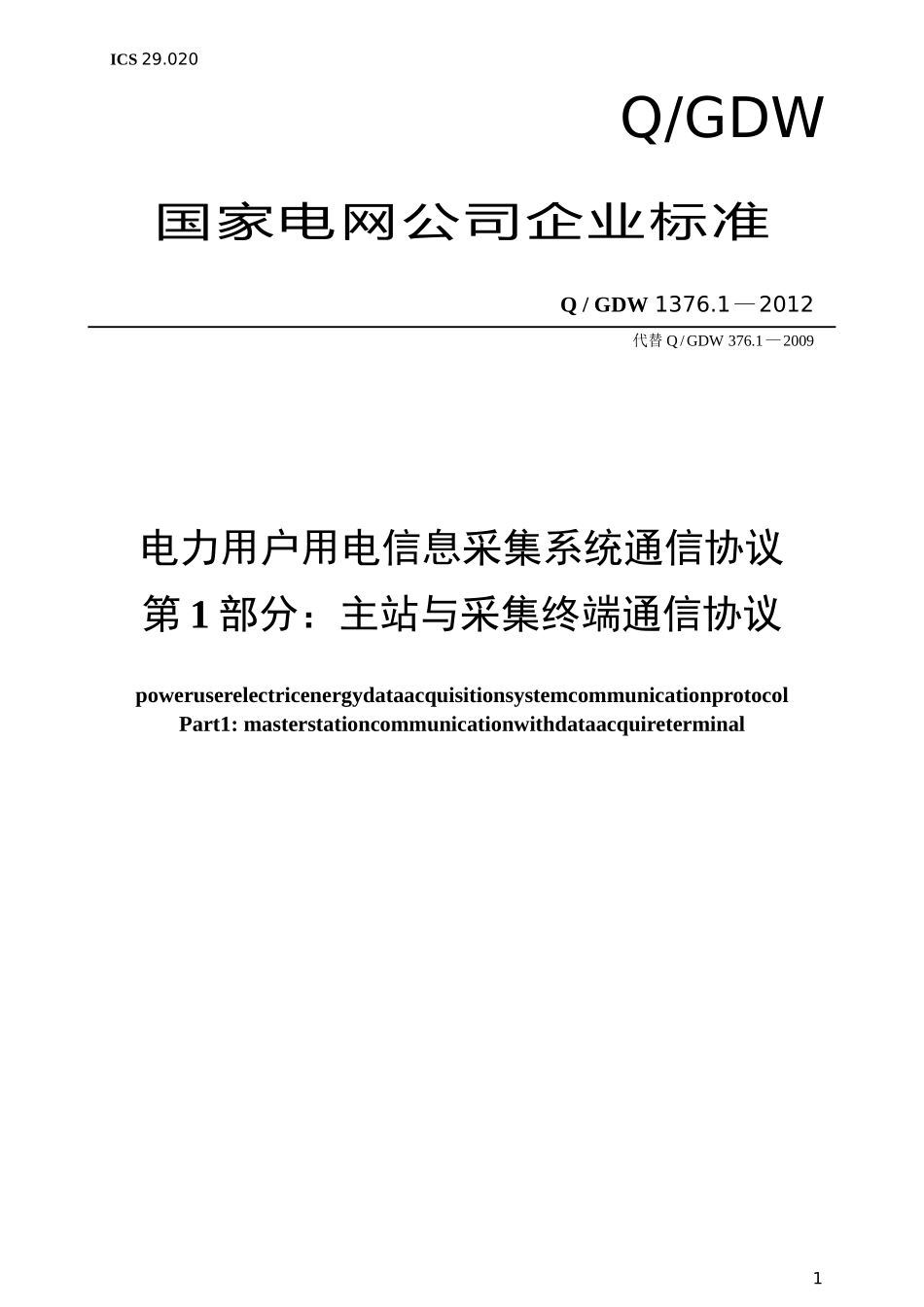

Q/GDW×××—2012ICS29.020备案号：CEC673-2012国家电网公司企业标准Q/GDW1376.1—2012代替Q/GDW376.1—2009电力用户用电信息采集系统通信协议第1部分：主站与采集终端通信协议poweruserelectricenergydataacquisitionsystemcommunicationprotocolPart1:masterstationcommunicationwithdataacquireterminal1Q/GDWQ/GDW×××—2012××××-××-××发布××××-××-××实施国家电网公司发布2Q/GDW1376.1—2012目次前言II1范围12规范性引用文件13术语、定义和缩略语14帧结构34.1参考模型34.2字节格式44.3帧格式44.4链路传输134.5物理层接口145报文应用及数据结构155.1确认/否认（AFN=00H）155.2复位命令（AFN=01H）165.3链路接口检测（AFN=02H）175.4中继站命令（AFN=03H）185.5设置参数（AFN=04H）215.6控制命令（AFN=05H）505.7身份认证及密钥协商（AFN=06H）565.8请求被级联终端主动上报（AFN=08H）625.9请求终端配置及信息（AFN=09H）635.10查询参数（AFN=0AH）695.11请求任务数据（AFN=0BH）715.12请求1类数据（AFN=0CH）735.13请求2类数据（AFN=0DH）1155.14请求3类数据（AFN=0EH）1725.15文件传输（AFN=0FH）1935.16数据转发（AFN=10H）195附录A（规范性附录）数据格式说明202附录B（规范性附录）事件代码ERC210附录C（规范性附录）数据冻结密度212附录D（规范性附录）出错否认代码ERR213附录E（规范性附录）短信（SMS）传输接口分拆214编制说明217IQ/GDW1376.1—2012前言Q/GDW1376—2012《电力用户用电信息采集系统通信协议》是根据国家电网公司2012年度企业标准制修订计划任务（国家电网科［2012］66号）的安排，对Q/GDW376—2009《电力用户用电信息采集系统通信协议》的修订。与原标准相比，本次修订做了如下重大调整和修订：——增加了磁场异常事件记录；——增加了终端对时事件记录；——增加了集中器与本地通信模块交互流程；——增加了采集终端远程通信模块接口协议（Q/GDW1376的第3部分）。Q/GDW1376—2012《电力用户用电信息采集系统通信协议》分为下列3个部分：——Q/GDW1376.1《电力用户用电信息采集系统通信协议第1部分：主站与采集终端通信协议》；——Q/GDW1376.2《电力用户用电信息采集系统通信协议第2部分：集中器本地通信模块接口协议》；——Q/GDW1376.3《电力用户用电信息采集系统通信协议第3部分：采集终端远程通信模块接口协议》。Q/GDW1376—2012实施后代替Q/GDW376—2009。本部分是Q/GDW1376—2012《电力用户用电信息采集系统通信协议》的第1部分。本部分是《电力用户用电信息采集系统》系列标准之一，本部分规定了用电信息采集系统中主站和终端之间进行数据传输的帧格式、数据编码及传输规则。本部分由国家电网公司营销部提出并解释；本部分由国家电网公司科技部归口。本部分起草单位：中国电力科学研究院、湖南省电力公司、浙江省电力公司、重庆市电力公司、上海市电力公司、江苏省电力公司、安徽省电力公司、福建省电力有限公司本部分主要起草人：章欣、周宗发、郑安刚、杜新纲、葛得辉、巫钟兴、王伟峰、童瑞明、黄建军、王晋、李新家、肖坚红、夏桃芳Q/GDW376于2009年12月7日首次发布，本次为第一次修订。IIQ/GDW1376.1—2012电力用户用电信息采集系统通信协议第1部分：主站与采集终端通信协议1范围本部分规定了电力用户用电信息采集系统主站和采集终端之间进行数据传输的帧格式、数据编码及传输规则。本部分适用于点对点、多点共线及一点对多点的通信方式，适用于主站对终端执行主从问答方式以及终端主动上传方式的通信。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB2260—2007中华人民共和国行政区划代码GB2312—1980信息交换用汉字编码字符集基本集GB18030—2005信息技术中文编码字符集GB/T18657.1—2002远动设备及系统第5部分传输规约第1篇传输帧格式GB/T18657.3—2002远动设备及系统第5部分传输规约第3篇应用数据的一般结构DL/T645多功能电能表通信协议Q/GDW130—2005电力负荷管理系统数据...
