ANSYS界面命令翻译大全VIP免费

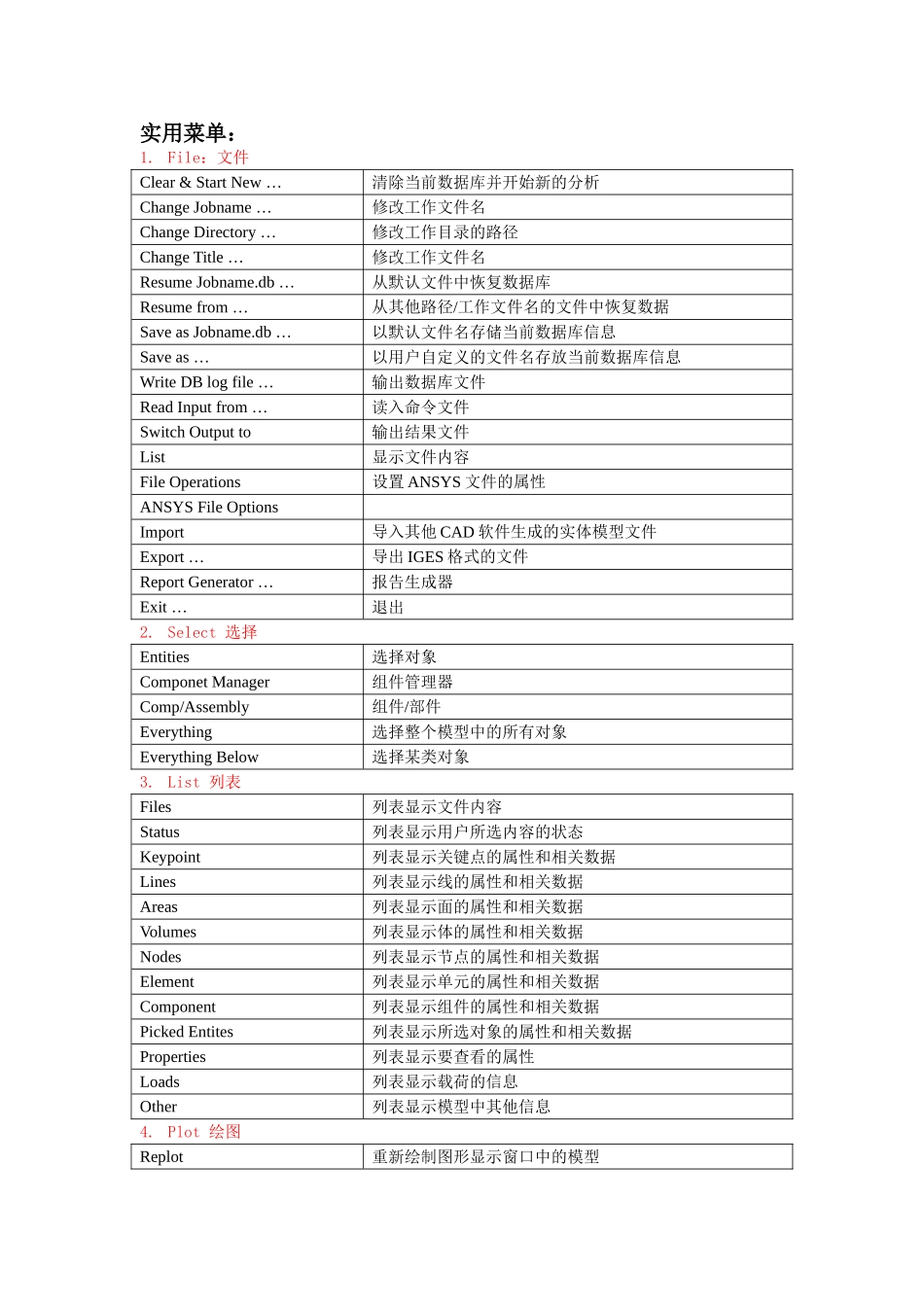

ANSYS界面命令翻译大全_第1页
1/15

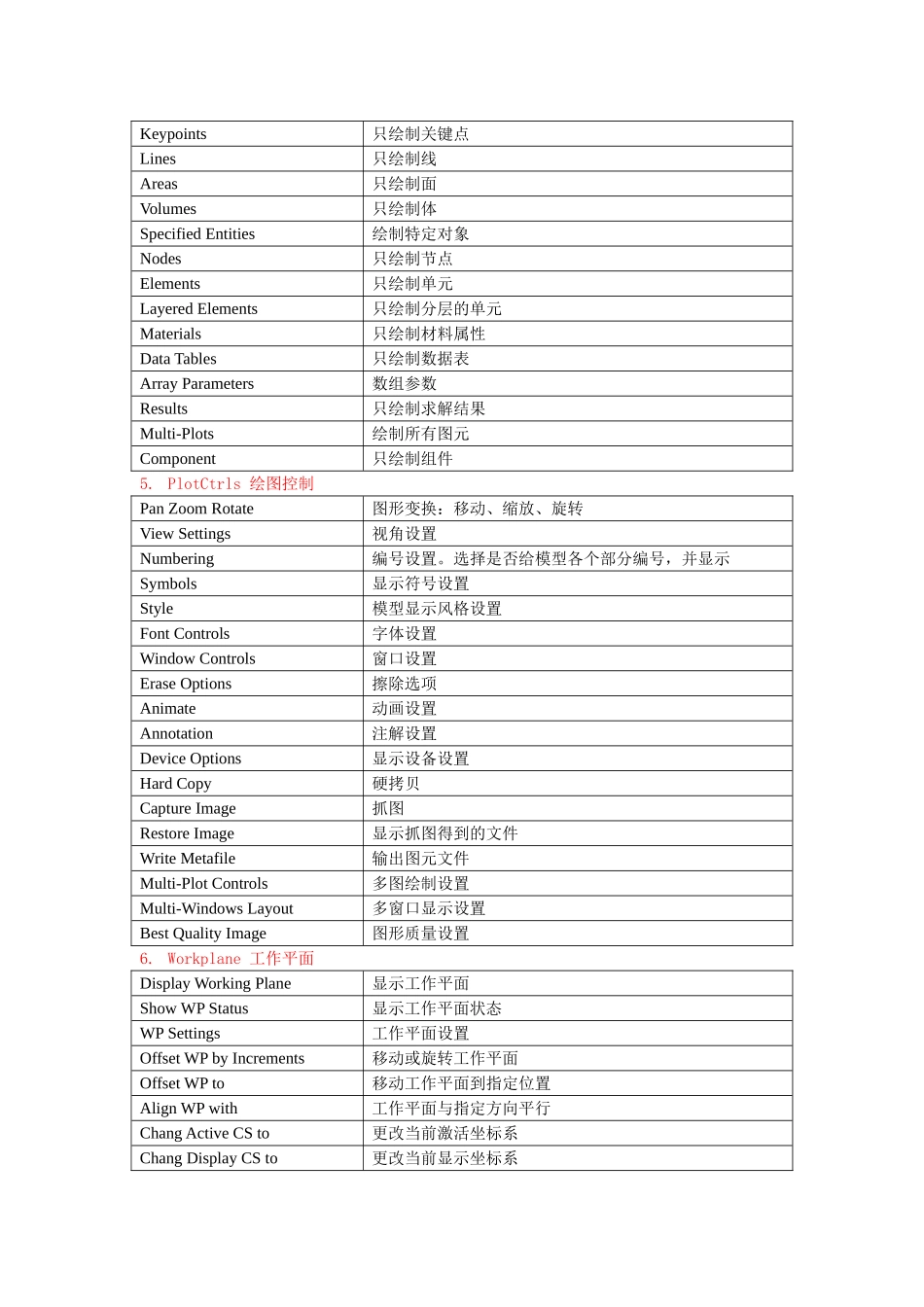

ANSYS界面命令翻译大全_第2页
2/15
ANSYS界面命令翻译大全_第3页
3/15
实用菜单:1.File:文件Clear&StartNew…清除当前数据库并开始新的分析ChangeJobname…修改工作文件名ChangeDirectory…修改工作目录的路径ChangeTitle…修改工作文件名ResumeJobname.db…从默认文件中恢复数据库Resumefrom…从其他路径/工作文件名的文件中恢复数据SaveasJobname.db…以默认文件名存储当前数据库信息Saveas…以用户自定义的文件名存放当前数据库信息WriteDBlogfile…输出数据库文件ReadInputfrom…读入命令文件SwitchOutputto输出结果文件List显示文件内容FileOperations设置ANSYS文件的属性ANSYSFileOptionsImport导入其他CAD软件生成的实体模型文件Export…导出IGES格式的文件ReportGenerator…报告生成器Exit…退出2.Select选择Entities选择对象ComponetManager组件管理器Comp/Assembly组件/部件Everything选择整个模型中的所有对象EverythingBelow选择某类对象3.List列表Files列表显示文件内容Status列表显示用户所选内容的状态Keypoint列表显示关键点的属性和相关数据Lines列表显示线的属性和相关数据Areas列表显示面的属性和相关数据Volumes列表显示体的属性和相关数据Nodes列表显示节点的属性和相关数据Element列表显示单元的属性和相关数据Component列表显示组件的属性和相关数据PickedEntites列表显示所选对象的属性和相关数据Properties列表显示要查看的属性Loads列表显示载荷的信息Other列表显示模型中其他信息4.Plot绘图Replot重新绘制图形显示窗口中的模型Keypoints只绘制关键点Lines只绘制线Areas只绘制面Volumes只绘制体SpecifiedEntities绘制特定对象Nodes只绘制节点Elements只绘制单元LayeredElements只绘制分层的单元Materials只绘制材料属性DataTables只绘制数据表ArrayParameters数组参数Results只绘制求解结果Multi-Plots绘制所有图元Component只绘制组件5.PlotCtrls绘图控制PanZoomRotate图形变换:移动、缩放、旋转ViewSettings视角设置Numbering编号设置。选择是否给模型各个部分编号,并显示Symbols显示符号设置Style模型显示风格设置FontControls字体设置WindowControls窗口设置EraseOptions擦除选项Animate动画设置Annotation注解设置DeviceOptions显示设备设置HardCopy硬拷贝CaptureImage抓图RestoreImage显示抓图得到的文件WriteMetafile输出图元文件Multi-PlotControls多图绘制设置Multi-WindowsLayout多窗口显示设置BestQualityImage图形质量设置6.Workplane工作平面DisplayWorkingPlane显示工作平面ShowWPStatus显示工作平面状态WPSettings工作平面设置OffsetWPbyIncrements移动或旋转工作平面OffsetWPto移动工作平面到指定位置AlignWPwith工作平面与指定方向平行ChangActiveCSto更改当前激活坐标系ChangDisplayCSto更改当前显示坐标系LocalCoordinateSystems局部坐标系设置7.Parameters参数ScalarParameters标量参数GetScalarData获取标量数据ArrayParameters数组参数ArrayOperations数组运算Functions函数AngularUnits角度单位设置SaveParameters保存参数RestoreParameters恢复参数8.Macro宏CreateMacro创建宏ExecuteMacro执行宏MacroSearchPath宏的搜索路径ExecuteDataBlock执行数据块EditAbbreviations编辑缩略语SaveAbbr保存缩略语RestoreAbbr恢复缩略语9.MenuCtrls菜单控制ColorSelection颜色选择FontSelection字体选择UpdateToolbar更新工具栏EditToolbar编辑工具栏SaveToolbar保存工具栏RestoreToolbar恢复工具栏MessageControls信息控制SaveMenuLayout保存更改后的菜单布局设置10.Help帮助ANSYSToolbar工具条SAVE_DB保存当前数据库RESUM_DB从保存的文件中恢复数据库QUIT退出POWRGRPH切换图形显示模式ANSYSMainMenu:ANSYS主菜单1.Preferences首选项/偏好设置2.Preprocessor前处理器2.1ElementType单元类型2.1.1Add/Edit/Delete添加/编辑/删除2.1.2SwitchElemType转换单元类型2.1.3AddDOF添加自由度2.1.4RemoveDOFs移除自由度2.1.5ElemTechControl类型的控制2.2RealConstants实常数2.2.1Add/Edit/Delete添加/编辑/删除2.2.2ThicknessFunc厚度函数2.3MaterialProps材料属性/材料参数2.3.1MaterialLibrary1.LibraryPath2.Li...
