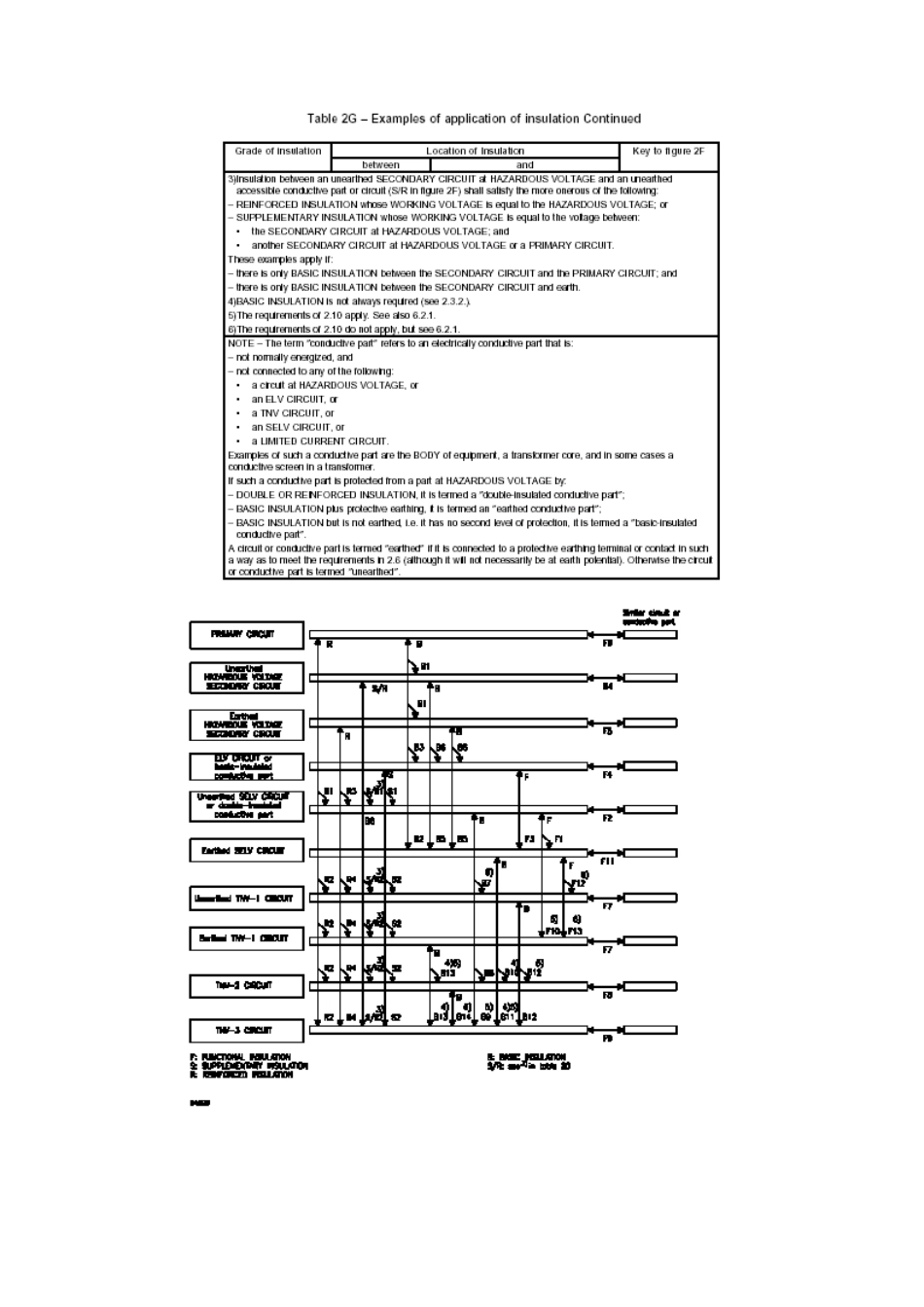

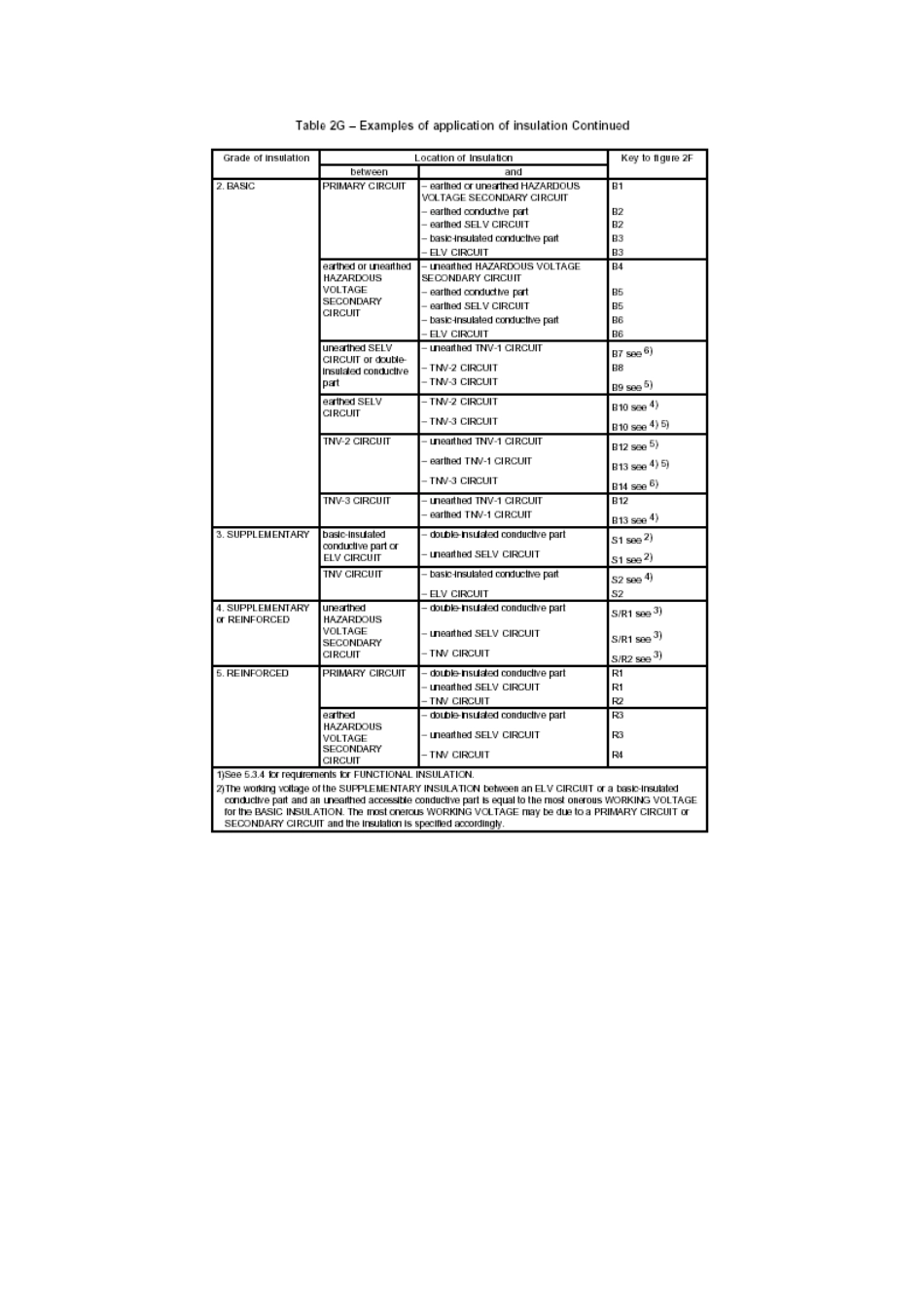

IEC60950产品设计/结构简介IEC60950Design/Construction1.绝缘方式(Insulation,Clause1.2.9)做为电击保护者基本绝缘(BasicInsulation)–针对于电击之保护所提供之基本绝缘。辅助绝缘(SupplementaryInsulation)–附加于基本绝缘上之独立性绝缘，以在基本绝缘失败时，可以减少电击之危险。双重绝缘(DoubleInsulation)-基本绝缘加辅助绝缘之总称。强化绝缘(ReinforcedInsulation)-相等于双重绝缘之单层绝缘。非做为电击保护者功能绝缘(FuctionalInsulation)–产品正常使用时所必要之绝缘。2.直接插入式产品(DirectPlug-InUnit)可以使用UL60950/CSA60950(I.T.E产品)或UL1310/CSA223(Class2PowerSupply)做验证。美规插头尺寸须符合NEMA1-15P(2-pin)or5-15P(3-pin)。插头拉力测试(20lb，2mineachblade，UL1310)。插头推力测试(30lbeachblade，40lbtogether，1min，UL1310)。插头至外壳边缘≥5.1mm(forUL)，7.9mm(CSA)。输入线须耐35lb拉力测试(UL1310)。输出线须耐20lb拉力测试(UL1310)。3.空间/沿面距离(Clearance/CreepageDistances,Clause2.10,Tables2H,2J,2Kand2L)空间直线距离以峰值电压，根据Table2H(primary)、2J(primaryadditional)、2K(secondary)计算。沿面爬行距离以RMS电压值，根据Table2L计算，但不小于空间直线距离。250V以下时，L至N、初级至地：creepage2.5mm，clearance2.0mm(整流前)。250V以下时初级至次级：creepage5mm，clearance4mm。TNV至SELV线路：creepage2.5mm，clearance2.0mm(Nemko)：creepage2.0mm，clearance1.8mm(TÜV)。PCB间距应参照实际工做电压(peakordc)，若间距不足时UL可做耐压测试，CSA做短路测试。零件应施以10N之推力作判断。空间距离：空间距离的数值应符合下列最小值的规定：—立地式产品的外壳或桌上型产品上非重直面顶部，可接近导电零件，与危险性电压上零件，用作强化绝缘(Reinforcedinsulation)之空气间隙，不得小于10mm。—A类插头式产品之外壳上，已接地之可接近导电零件，与危险性电压上零件，用作基本绝缘(Basicinsulation)之空气间隙，不得小于2mm。PrimaryCircuit之空间距离应符合Table2H及2J中最小值之规定。如果工作电压之峰值超过AC主电源电压之峰值时，绝缘之最小空间距离为下列两项数值之和：—工作电压等于AC主电源电压时，Table2H之最小空间距离值；以及—Table2J中附加空间距离值。沿面距离：沿面距离不得少于Table2L之最小数值。强化绝缘或双重绝缘(ReinforcedorDoubleinsulation)之沿面距离是Table2L中基本绝缘数值的两倍。如果Table2L之沿面距离小于Table2H，2J与2K之空间距离时，则空间距离即是最小沿面距离。判定沿面距离时之工作电压应考虑下列要项：—实际的RMS值或DC电压值。—如使用DC电压值，不必考虑附加之纹波。—短期情况(如TNV线路中之振铃信号)，不必考虑。—短暂之干扰不必考虑(如噪声)。—连到TNV线路中，如果无法得知通讯网络之特性时，其工作电压应假定，TNV-1线路为60Vdc，TNV-2与TNV-3线路为120Vdc。如果所量测之工作电压，在相邻两点之间可使用内插法，来决定最小沿面距离。。—4．线圈/变压器(Transformer)若变压器线圈温度测试超过110ºC(95ºC温升)，则须有ULClassB变压器绝缘系统(OBJY2)。LineChoke温度测试若超过110ºC，无须为UL认可之ClassB变压器绝缘系统，但bobbin，insulationtape与varnish温度规格须适当。有些工程师接受同结构之不同厂商变压器，而不另测试。须符合creepage/clearance规格，参考表2H,2J,2K,2L。尽量使用MaterialGroup较高之材料(通常订义为MaterialGroupIII，CTI<400)。
