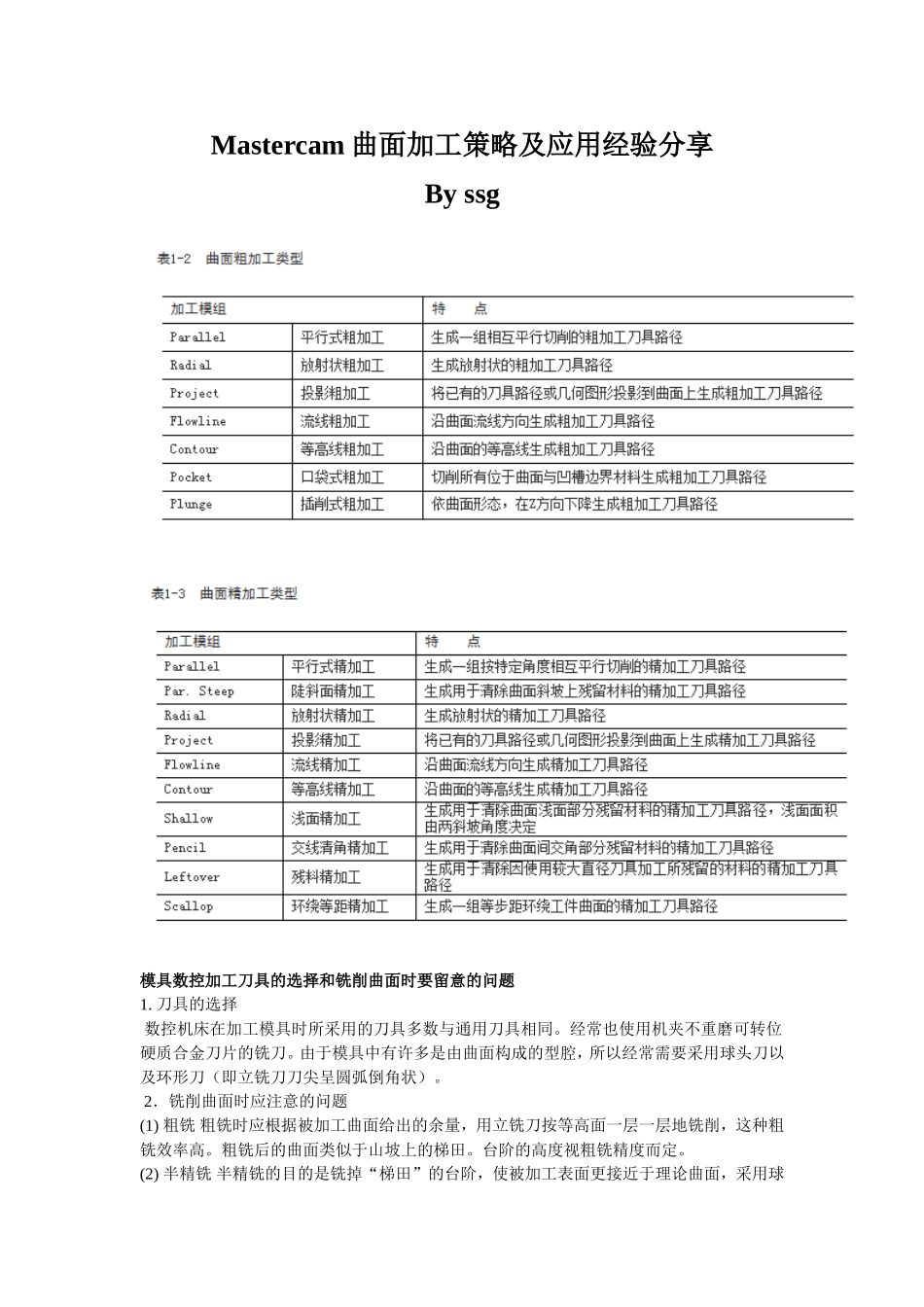

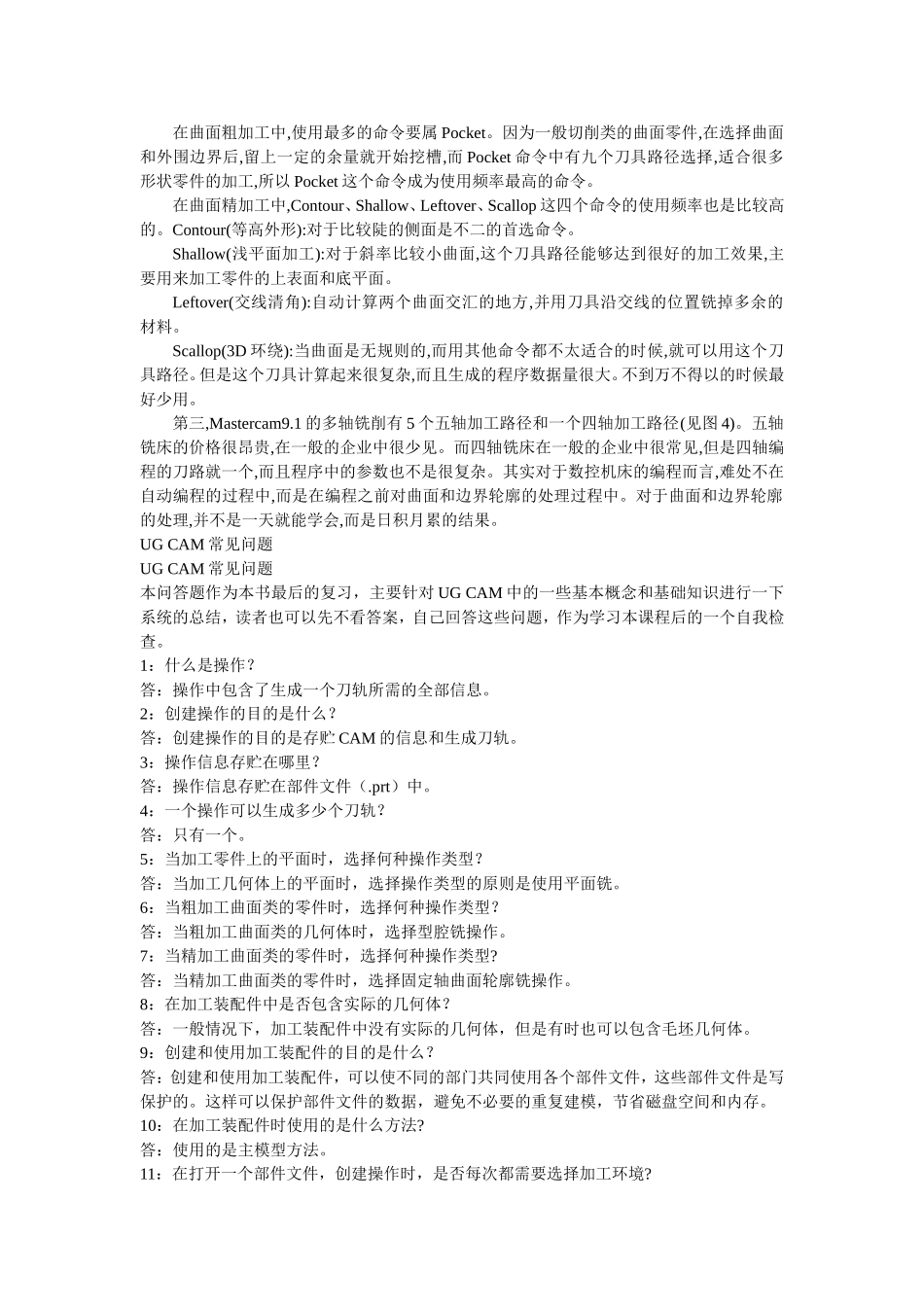

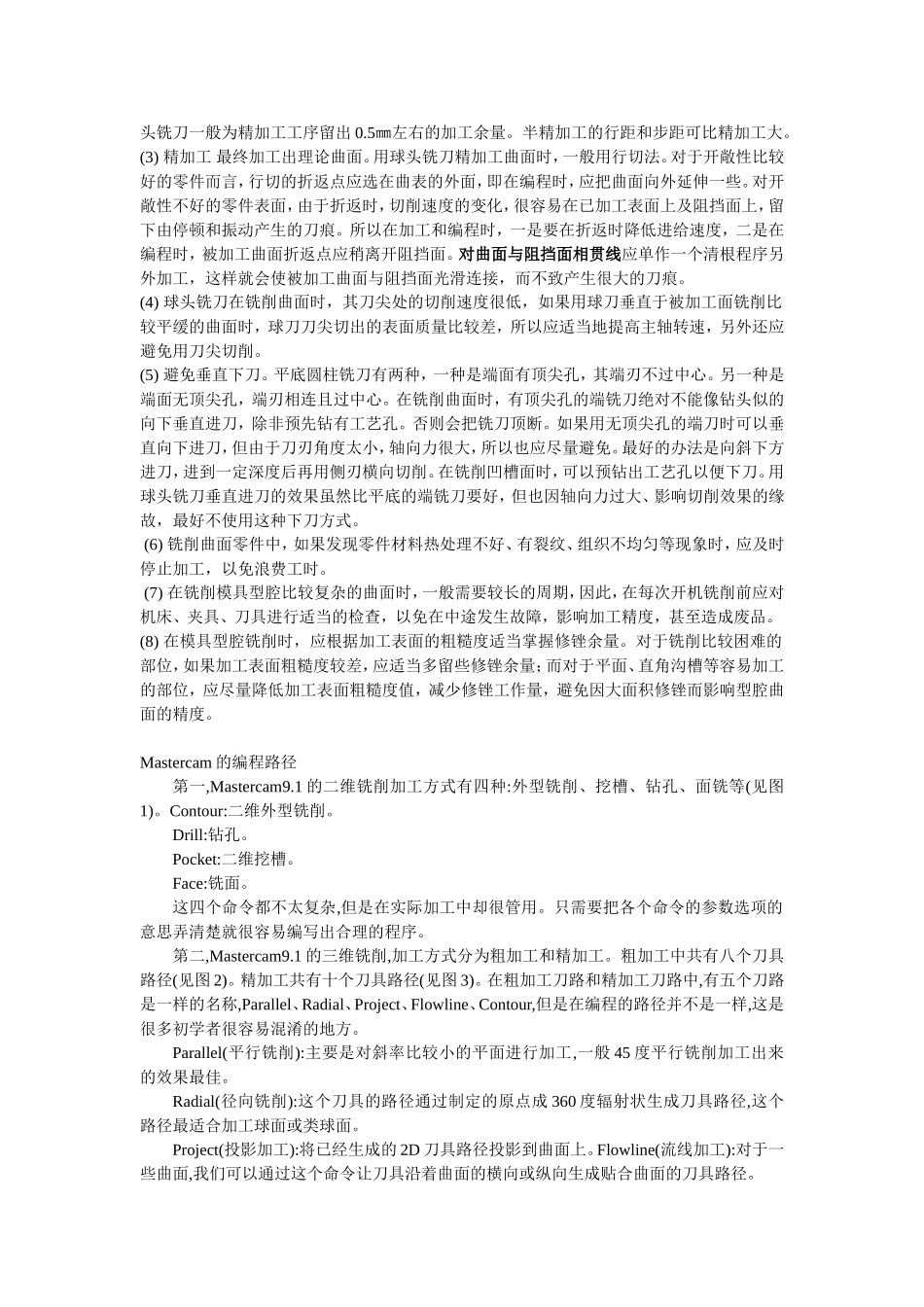

Mastercam曲面加工策略及应用经验分享Byssg模具数控加工刀具的选择和铣削曲面时要留意的问题1.刀具的选择数控机床在加工模具时所采用的刀具多数与通用刀具相同。经常也使用机夹不重磨可转位硬质合金刀片的铣刀。由于模具中有许多是由曲面构成的型腔，所以经常需要采用球头刀以及环形刀（即立铣刀刀尖呈圆弧倒角状）。2．铣削曲面时应注意的问题(1)粗铣粗铣时应根据被加工曲面给出的余量，用立铣刀按等高面一层一层地铣削，这种粗铣效率高。粗铣后的曲面类似于山坡上的梯田。台阶的高度视粗铣精度而定。(2)半精铣半精铣的目的是铣掉“梯田”的台阶，使被加工表面更接近于理论曲面，采用球头铣刀一般为精加工工序留出0.5㎜左右的加工余量。半精加工的行距和步距可比精加工大。(3)精加工最终加工出理论曲面。用球头铣刀精加工曲面时，一般用行切法。对于开敞性比较好的零件而言，行切的折返点应选在曲表的外面，即在编程时，应把曲面向外延伸一些。对开敞性不好的零件表面，由于折返时，切削速度的变化，很容易在已加工表面上及阻挡面上，留下由停顿和振动产生的刀痕。所以在加工和编程时，一是要在折返时降低进给速度，二是在编程时，被加工曲面折返点应稍离开阻挡面。对曲面与阻挡面相贯线应单作一个清根程序另外加工，这样就会使被加工曲面与阻挡面光滑连接，而不致产生很大的刀痕。(4)球头铣刀在铣削曲面时，其刀尖处的切削速度很低，如果用球刀垂直于被加工面铣削比较平缓的曲面时，球刀刀尖切出的表面质量比较差，所以应适当地提高主轴转速，另外还应避免用刀尖切削。(5)避免垂直下刀。平底圆柱铣刀有两种，一种是端面有顶尖孔，其端刃不过中心。另一种是端面无顶尖孔，端刃相连且过中心。在铣削曲面时，有顶尖孔的端铣刀绝对不能像钻头似的向下垂直进刀，除非预先钻有工艺孔。否则会把铣刀顶断。如果用无顶尖孔的端刀时可以垂直向下进刀，但由于刀刃角度太小，轴向力很大，所以也应尽量避免。最好的办法是向斜下方进刀，进到一定深度后再用侧刃横向切削。在铣削凹槽面时，可以预钻出工艺孔以便下刀。用球头铣刀垂直进刀的效果虽然比平底的端铣刀要好，但也因轴向力过大、影响切削效果的缘故，最好不使用这种下刀方式。(6)铣削曲面零件中，如果发现零件材料热处理不好、有裂纹、组织不均匀等现象时，应及时停止加工，以免浪费工时。(7)在铣削模具型腔比较复杂的曲面时，一般需要较长的周期，因此，在每次开机铣削前应对机床、夹具、刀具进行适当的检查，以免在中途发生故障，影响加工精度，甚至造成废品。(8)在模具型腔铣削时，应根据加工表面的粗糙度适当掌握修锉余量。对于铣削比较困难的部位，如果加工表面粗糙度较差，应适当多留些修锉余量；而对于平面、直角沟槽等容易加工的部位，应尽量降低加工表面粗糙度值，减少修锉工作量，避免因大面积修锉而影响型腔曲面的精度。Mastercam的编程路径第一,Mastercam9.1的二维铣削加工方式有四种:外型铣削、挖槽、钻孔、面铣等(见图1)。Contour:二维外型铣削。Drill:钻孔。Pocket:二维挖槽。Face:铣面。这四个命令都不太复杂,但是在实际加工中却很管用。只需要把各个命令的参数选项的意思弄清楚就很容易编写出合理的程序。第二,Mastercam9.1的三维铣削,加工方式分为粗加工和精加工。粗加工中共有八个刀具路径(见图2)。精加工共有十个刀具路径(见图3)。在粗加工刀路和精加工刀路中,有五个刀路是一样的名称,Parallel、Radial、Project、Flowline、Contour,但是在编程的路径并不是一样,这是很多初学者很容易混淆的地方。Parallel(平行铣削):主要是对斜率比较小的平面进行加工,一般45度平行铣削加工出来的效果最佳。Radial(径向铣削):这个刀具的路径通过制定的原点成360度辐射状生成刀具路径,这个路径最适合加工球面或类球面。Project(投影加工):将已经生成的2D刀具路径投影到曲面上。Flowline(流线加工):对于一些曲面,我们可以通过这个命令让刀具沿着曲面的横向或纵向生成贴合曲面的刀具路径。在曲面粗加工中,使用最多的命令要属Pocket。因为一般切削类的曲面零件,在选择曲面和外围边界后,留上一定的余量就开始挖槽,而Pocket命令中有九个...
