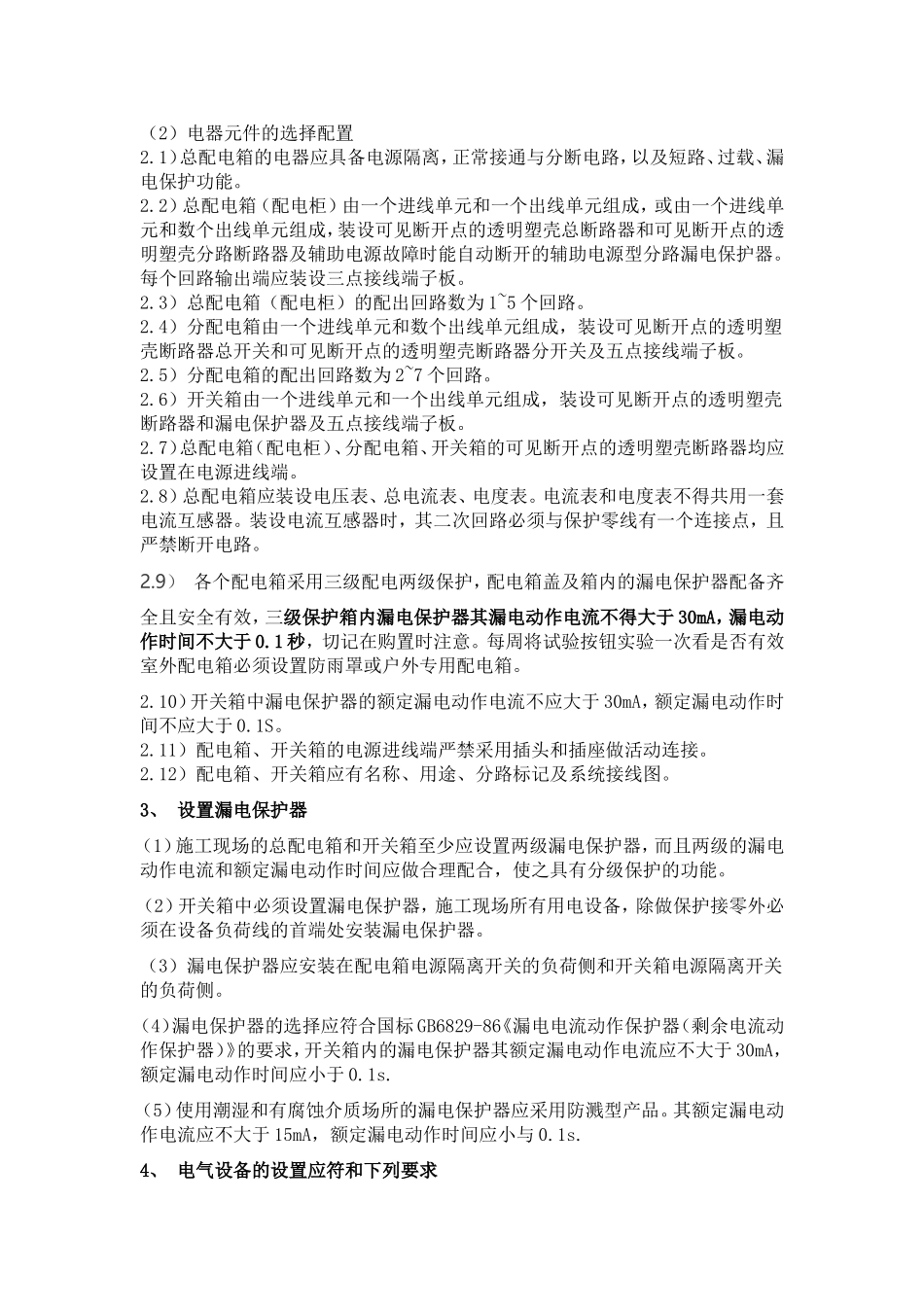

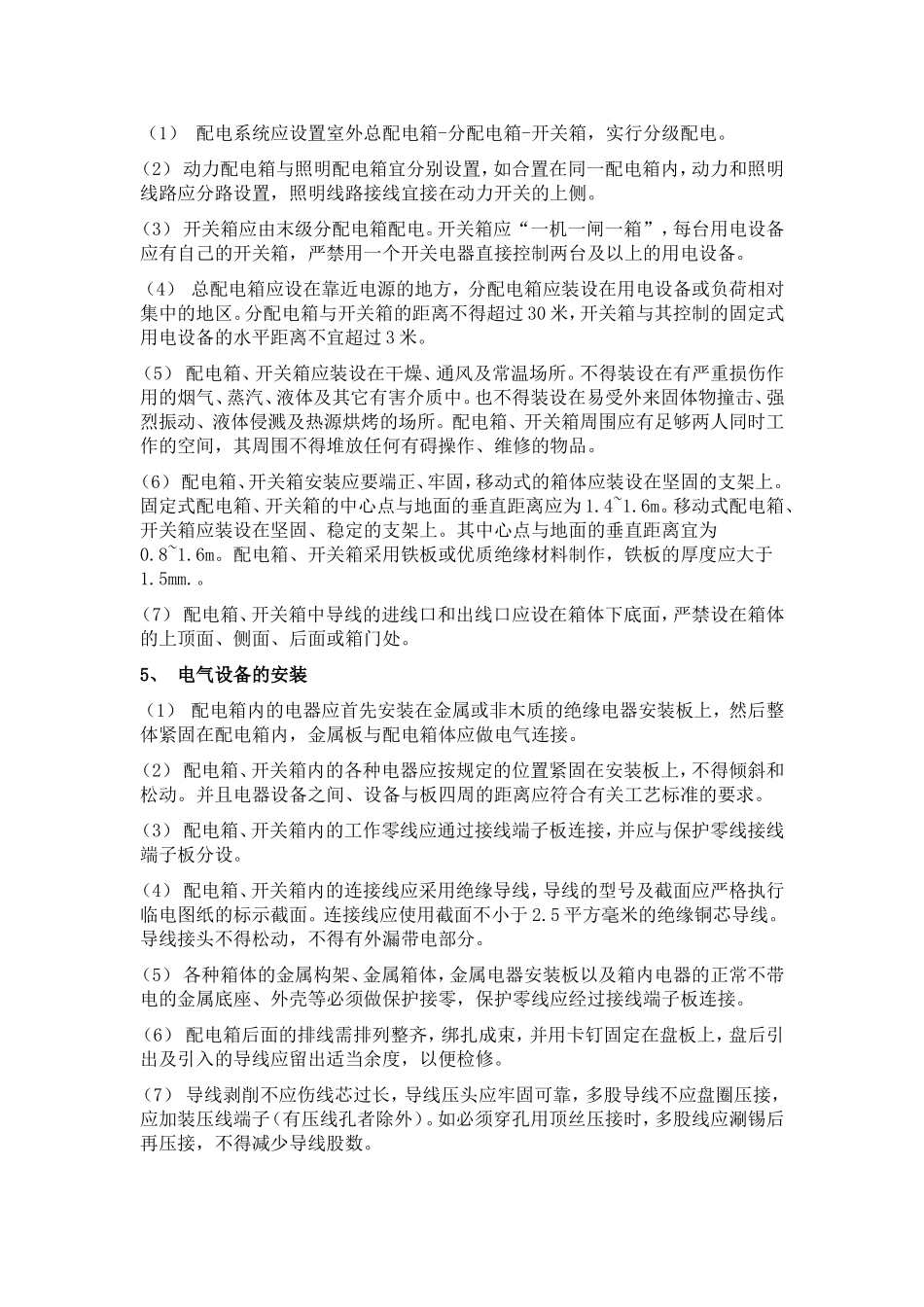

现场临时用电安全技术规范为贯彻建设部《施工现场临时用电安全技术规范》（JGJ46—2005），进一步规范项目临时用电配电箱、开关箱，保证施工现场用电安全，防止触电和电气火灾事故发生，结合现场实际，要求各个项目严格按规范执行。1、TN-S供电系统它是把工作零线N和专用保护线PE在供电电源处严格分开的供电系统，也称三相五线制。它的优点是专用保护线上无电流，此线专门承接故障电流，确保其保护装置动作。应该特别指出，PE线不许断线。在供电末端应将PE线做重复接地。2、各级配电箱的配置要求（1）配电箱及开关箱的设置1.1）施工现场的配电系统应设置总配电箱（配电柜）、分配电箱、开关箱实行三级配电，二级漏电保护。1.2）总配电箱（配电柜）以下可设置若干分配电箱，确保每个回路必须最少有一个分配电箱，分配电箱以下可设若干开关箱。1.3）配电箱、开关箱应采用冷轧钢板制作，钢板厚度为1.2~2.0mm，其中开关箱箱体钢板厚度不得小于1.2mm，配电箱箱体钢板厚度不得小于1.5mm，箱体表面应做防腐处理。固定式配电箱、开关箱的中心点与地面的垂直距离应为1.4~1.6m。移动式配电箱、开关箱应装设在坚固、稳定的支架上。其中心点与地面的垂直距离宜为0.8~1.6m。1.4）配电箱、开关箱内的电器（含插座）应先紧固在金属电器安装板上，不得歪斜和松动，然后方可整体紧固在配电箱、开关箱箱体内。总配电箱（配电柜）也可采用电气梁安装方式。金属电器安装板与金属箱体应做电气连接。1.5）配电箱、开关箱内的连接，必须采用铜芯绝缘导线。导线的颜色应为：相线L1（A）、L2（B）、L3（C）相序的颜色依次为黄、绿、红色；N线的颜色为淡蓝色；PE线的颜色为绿黄双色。导线排列应整齐，导线分支接头不得采用螺栓压接，应采用焊接并做绝缘包扎，不得有外露带电部分。1.6）配电箱、开关箱内必须设N线端子(排)和PE线端子(排)，N线端子(排)必须与金属电器安装板绝缘，PE线端子(排)必须与金属电器安装板做电气连接。总配电箱(柜)N线端子排和PE线端子排的接线点数应为n+1（n—配电箱的回路数）；分配电箱N线端子排和PE端子排接线点数至少两个以上；开关箱应设N线端子和PE线端子。1.7）配电箱、开关箱的金属体、金属电器安装板以及电器正常不带电的金属底座外壳等必须通过PE线端子板与PE线做电气连接，金属箱门与金属箱体均必须采用软铜线做电气连接。1.8）配电箱、开关箱内电器安装板上电器元件的间距，垂直方向应不小于80mm；水平方向不小于20mm。1.9）配电箱、开关箱的导线进出口应设在箱体的底面，进出线孔必须用橡胶护线环加以绝缘保护，进出线不得与箱体直接接触；箱体支架的横梁上应预留进出线固定孔。1.10）配电箱、开关箱外形结构应能防雨、防尘。（2）电器元件的选择配置2.1）总配电箱的电器应具备电源隔离，正常接通与分断电路，以及短路、过载、漏电保护功能。2.2）总配电箱（配电柜）由一个进线单元和一个出线单元组成，或由一个进线单元和数个出线单元组成，装设可见断开点的透明塑壳总断路器和可见断开点的透明塑壳分路断路器及辅助电源故障时能自动断开的辅助电源型分路漏电保护器。每个回路输出端应装设三点接线端子板。2.3）总配电箱（配电柜）的配出回路数为1~5个回路。2.4）分配电箱由一个进线单元和数个出线单元组成，装设可见断开点的透明塑壳断路器总开关和可见断开点的透明塑壳断路器分开关及五点接线端子板。2.5）分配电箱的配出回路数为2~7个回路。2.6）开关箱由一个进线单元和一个出线单元组成，装设可见断开点的透明塑壳断路器和漏电保护器及五点接线端子板。2.7）总配电箱（配电柜）、分配电箱、开关箱的可见断开点的透明塑壳断路器均应设置在电源进线端。2.8）总配电箱应装设电压表、总电流表、电度表。电流表和电度表不得共用一套电流互感器。装设电流互感器时，其二次回路必须与保护零线有一个连接点，且严禁断开电路。2.9）各个配电箱采用三级配电两级保护，配电箱盖及箱内的漏电保护器配备齐全且安全有效，三级保护箱内漏电保护器其漏电动作电流不得大于30mA，漏电动作时间不大于0.1秒，切记在购置时注意。每周将试验按钮实验一次看是否有效室外配电箱必须设置防雨...
