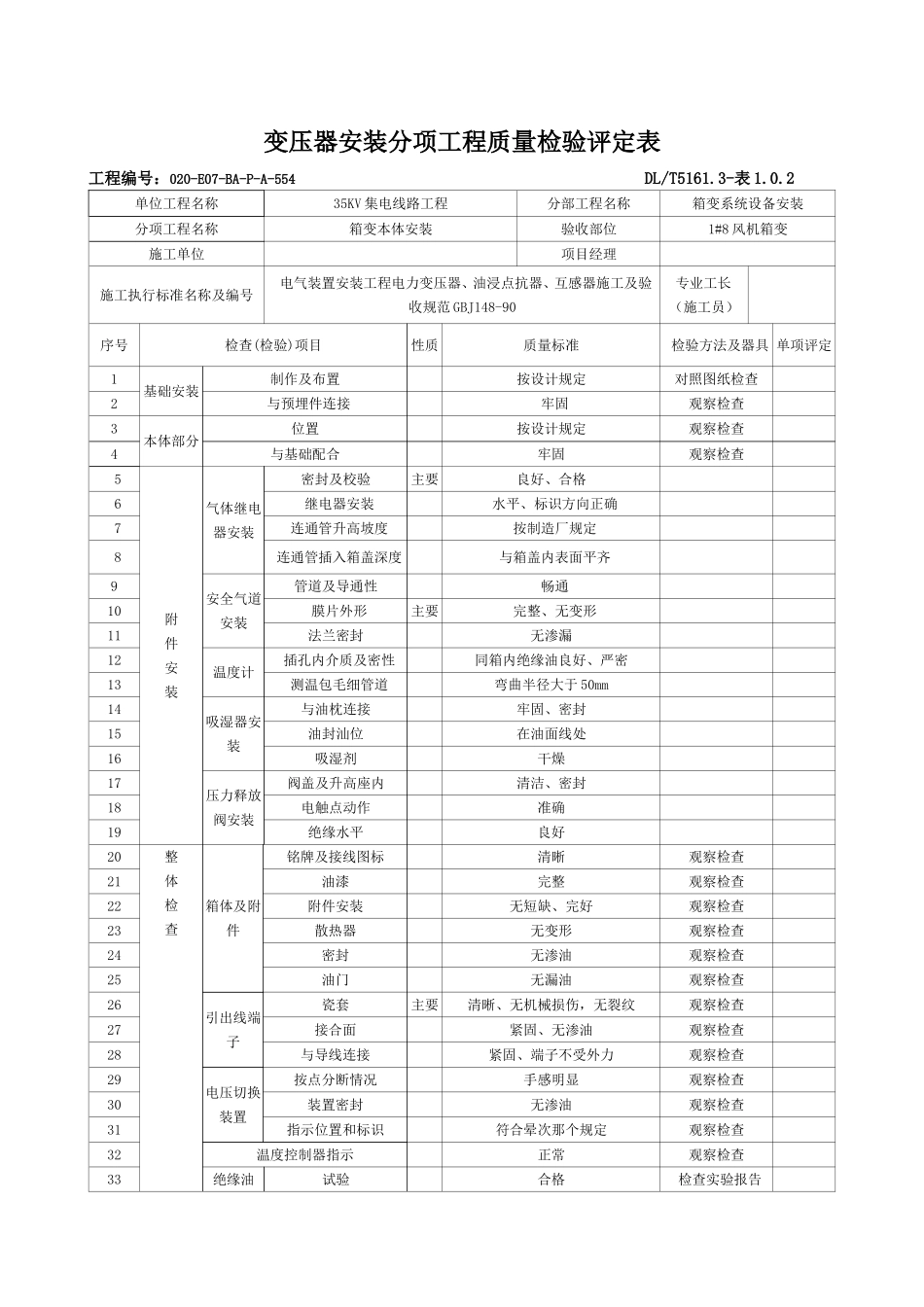

变压器安装分项工程质量检验评定表工程编号：020-E07-BA-P-A-554DL/T5161.3-表1.0.2单位工程名称35KV集电线路工程分部工程名称箱变系统设备安装分项工程名称箱变本体安装验收部位1#8风机箱变施工单位项目经理施工执行标准名称及编号电气装置安装工程电力变压器、油浸点抗器、互感器施工及验收规范GBJ148-90专业工长（施工员）序号检查(检验)项目性质质量标准检验方法及器具单项评定1基础安装制作及布置按设计规定对照图纸检查2与预埋件连接牢固观察检查3本体部分位置按设计规定观察检查4与基础配合牢固观察检查5附件安装气体继电器安装密封及校验主要良好、合格6继电器安装水平、标识方向正确7连通管升高坡度按制造厂规定8连通管插入箱盖深度与箱盖内表面平齐9安全气道安装管道及导通性畅通10膜片外形主要完整、无变形11法兰密封无渗漏12温度计插孔内介质及密性同箱内绝缘油良好、严密13测温包毛细管道弯曲半径大于50mm14吸湿器安装与油枕连接牢固、密封15油封汕位在油面线处16吸湿剂干燥17压力释放阀安装阀盖及升高座内清洁、密封18电触点动作准确19绝缘水平良好20整体检查箱体及附件铭牌及接线图标清晰观察检查21油漆完整观察检查22附件安装无短缺、完好观察检查23散热器无变形观察检查24密封无渗油观察检查25油门无漏油观察检查26引出线端子瓷套主要清晰、无机械损伤，无裂纹观察检查27接合面紧固、无渗油观察检查28与导线连接紧固、端子不受外力观察检查29电压切换装置按点分断情况手感明显观察检查30装置密封无渗油观察检查31指示位置和标识符合晕次那个规定观察检查32温度控制器指示正常观察检查33绝缘油试验合格检查实验报告34油位正常观察检查35其他中性点接地按设计规定对照设计检查36基础主本体接地分部接地，且接地牢固导通良好观察并导通检查施工单位检查记录项目专业质量检查员：项目专业技术负责人：年月日监理（建设）单位验收记录专业监理工程师（建设单位项目专业技术负责人）：年月日箱式变压器安装分项工程质量检测评定表工程编号：020-E07-BA-P-A-554DL/T5161.3-表1.0.2a单位工程名称35KV集电线路工程分部工程名称箱变系统设备安装分项工程名称箱变本体安装验收部位1#8风机箱变施工单位中铁二十五局集团有限公司项目经理吕敬军施工执行标准名称及编号电气装置安装工程电力变压器、油浸点抗器、互感器施工及验收规范GBJ148-90专业工长序号检验项目单位质量标准质量检验结果单项评定1基础安装制作及布置按设计规定2与预埋件连接牢固3本体就位位置按设计规定4与基础配合牢固5变压器检查绝缘油试验主要合格6油位主要正常7外观检查无渗油8开关室高压开关室外观检查部件齐全，无损伤9灭弧室外观检查洁净光滑，镀银层无损伤10传动装置动作检查正常、无卡阻11分、合闸位置指示正确12低压室外观检查部件齐全，无损伤13接线端子外观洁净光滑，镀银层无损伤14电缆室引出线瓷套主要清洁，无机械损伤，无裂纹15结合面紧固、无渗油端16与导线连接主要紧固、端子不受外力17整体检查箱体及附件铭牌及接线图标志清晰18油漆完整19附件安装无短缺，完好20散热片无变形21密封无渗油22油门无漏油23温度控制器指示正常24相色标志齐全、正确25其他中性点接地主要按设计规定26开启门接地主要用软导线可靠接地，且导通良好27基础及本体接地主要分别接地，且接她牢固导通良好测量器具验收结论：质检机构质量检验评定意见签名班组年月日工地年月日质检部年月日监理年月日
