UG-NX三维建模、曲面建模练习题VIP免费

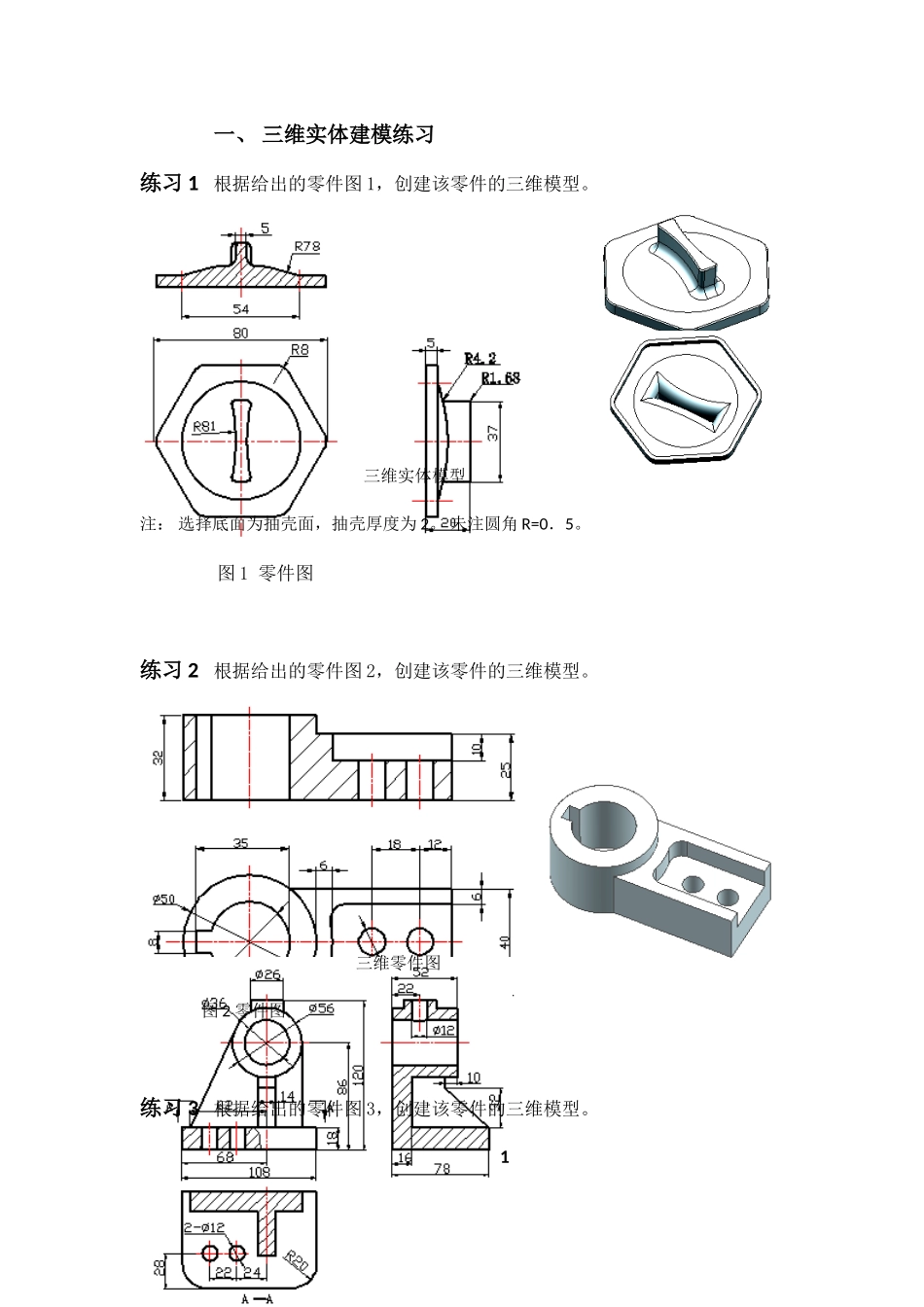

UG-NX三维建模、曲面建模练习题_第1页
1/7

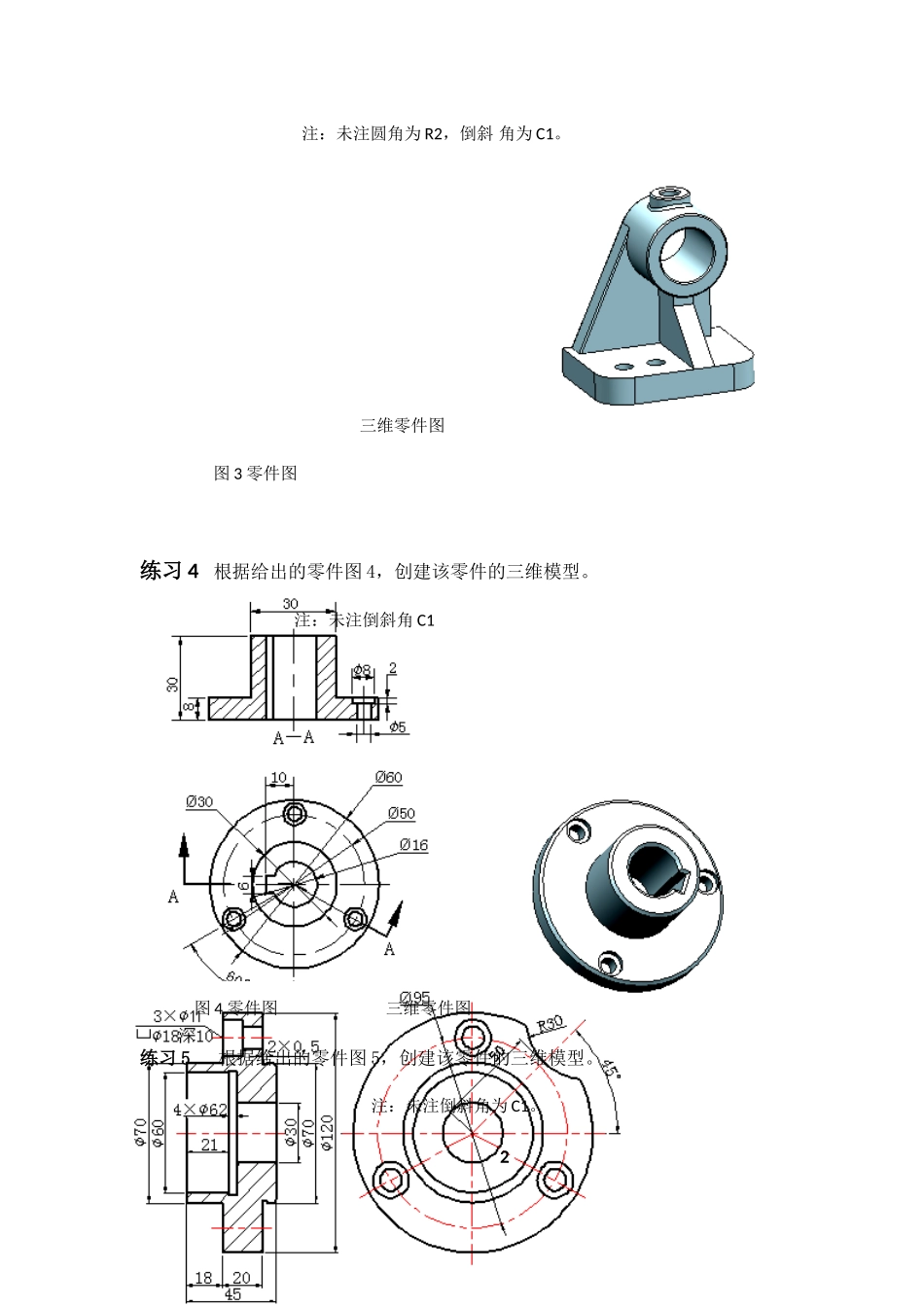

UG-NX三维建模、曲面建模练习题_第2页
2/7

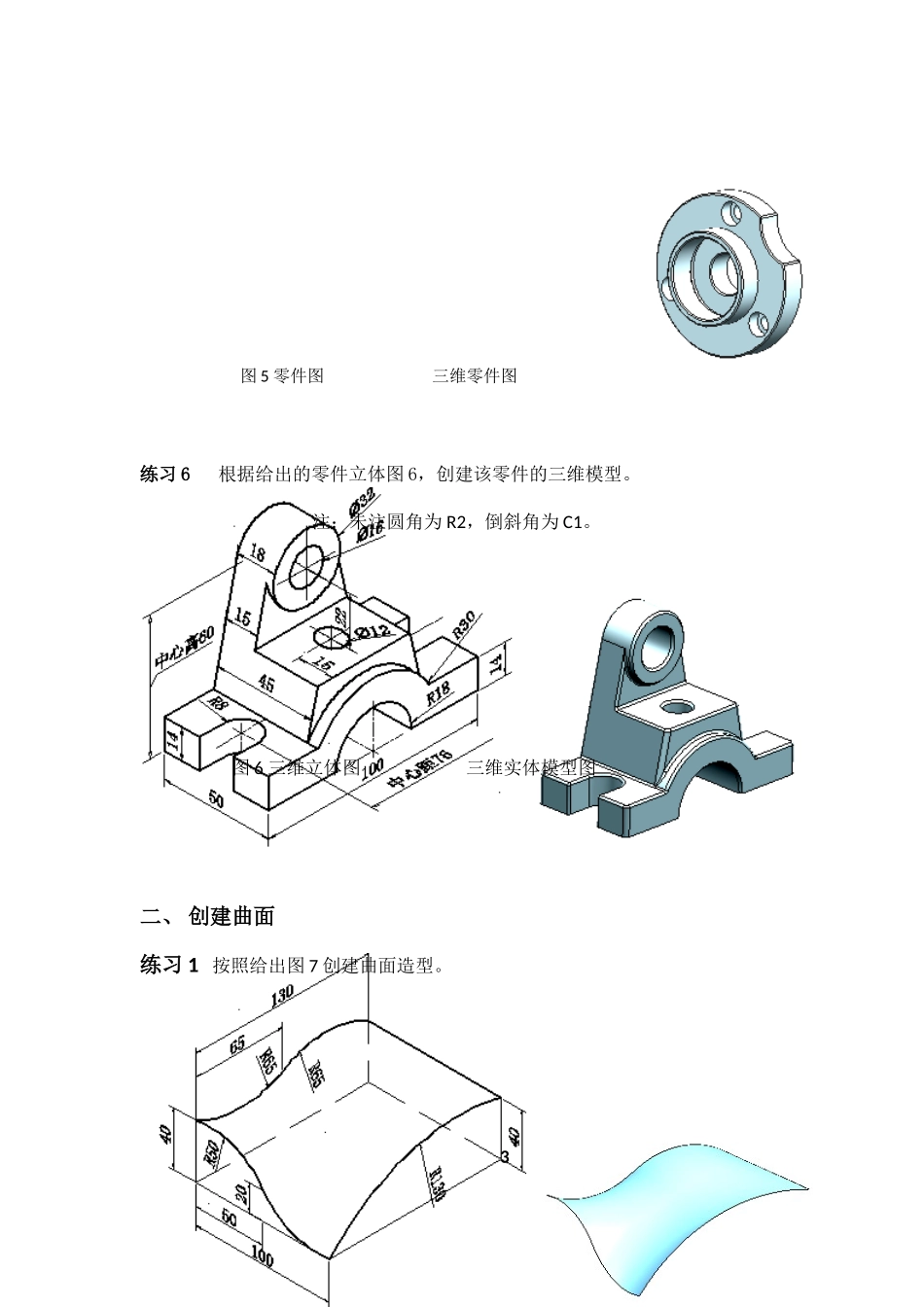

UG-NX三维建模、曲面建模练习题_第3页
3/7
一、三维实体建模练习练习1根据给出的零件图1,创建该零件的三维模型。三维实体模型注:选择底面为抽壳面,抽壳厚度为2。未注圆角R=0.5。图1零件图练习2根据给出的零件图2,创建该零件的三维模型。三维零件图图2零件图练习3根据给出的零件图3,创建该零件的三维模型。1注:未注圆角为R2,倒斜角为C1。三维零件图图3零件图练习4根据给出的零件图4,创建该零件的三维模型。注:未注倒斜角C1图4零件图三维零件图练习5根据给出的零件图5,创建该零件的三维模型。注:未注倒斜角为C1。2图5零件图三维零件图练习6根据给出的零件立体图6,创建该零件的三维模型。注:未注圆角为R2,倒斜角为C1。图6三维立体图三维实体模型图二、创建曲面练习1按照给出图7创建曲面造型。3曲面造型图7练习2按照给出图8创建曲面造型。图8曲面造型练习3按照给出图9创建曲面造型。4图9曲面造型练习4按照给出图10创建曲面造型。三维实体模型图10练习5按照给出图11创建曲面造型。5图11三维零件模型图注:抽壳厚度为2;圆角半径R5和R1练习6按照给出图12创建曲面造型。曲面造型图12练习7按照给出图13创建曲面造型。6图13零件图练习8按照给出图14创建曲面造型。图14曲面造型7
