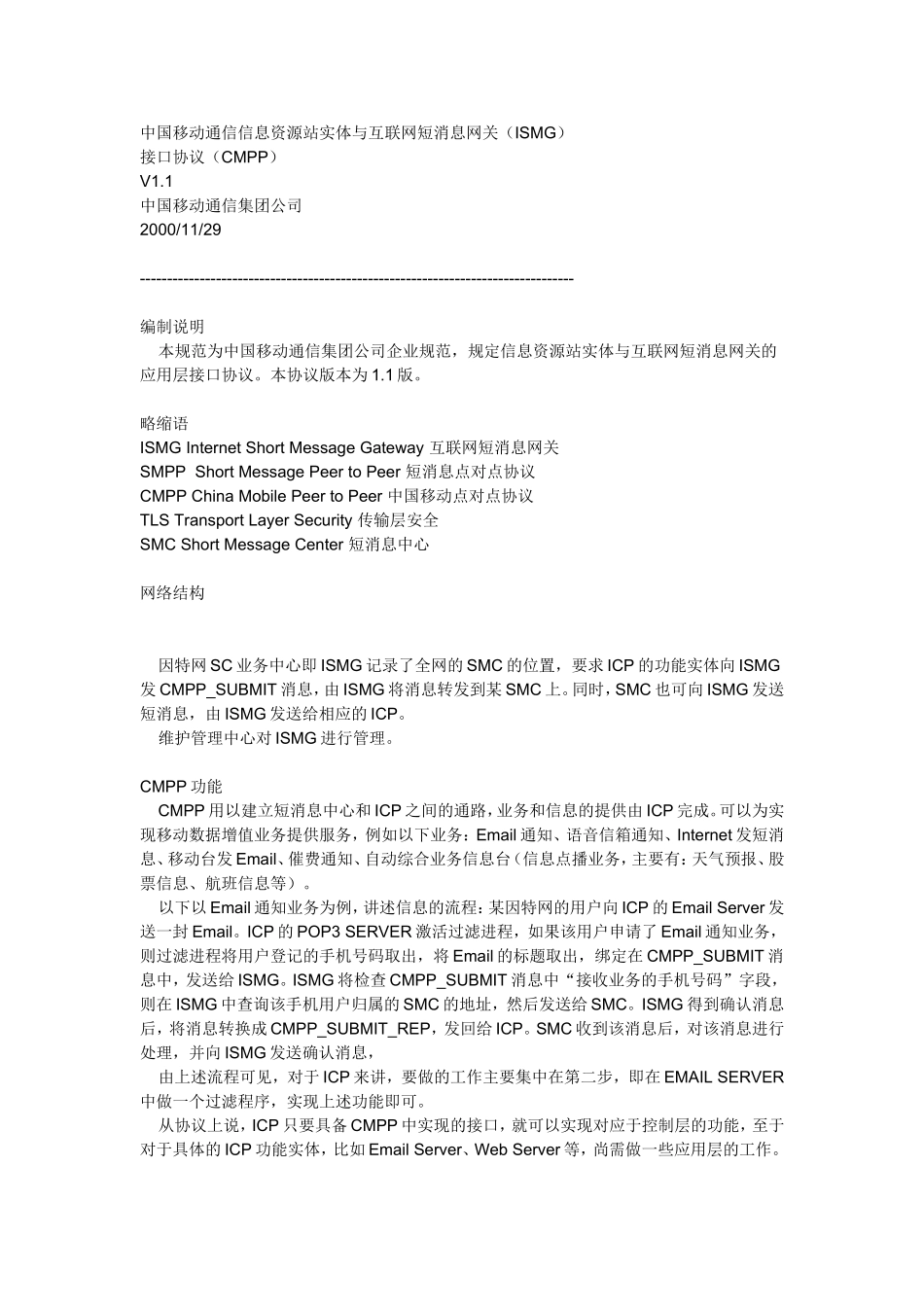

中国移动通信信息资源站实体与互联网短消息网关（ISMG）接口协议（CMPP）V1.1中国移动通信集团公司2000/11/29--------------------------------------------------------------------------------编制说明本规范为中国移动通信集团公司企业规范，规定信息资源站实体与互联网短消息网关的应用层接口协议。本协议版本为1.1版。略缩语ISMGInternetShortMessageGateway互联网短消息网关SMPPShortMessagePeertoPeer短消息点对点协议CMPPChinaMobilePeertoPeer中国移动点对点协议TLSTransportLayerSecurity传输层安全SMCShortMessageCenter短消息中心网络结构因特网SC业务中心即ISMG记录了全网的SMC的位置，要求ICP的功能实体向ISMG发CMPP_SUBMIT消息，由ISMG将消息转发到某SMC上。同时，SMC也可向ISMG发送短消息，由ISMG发送给相应的ICP。维护管理中心对ISMG进行管理。CMPP功能CMPP用以建立短消息中心和ICP之间的通路，业务和信息的提供由ICP完成。可以为实现移动数据增值业务提供服务，例如以下业务：Email通知、语音信箱通知、Internet发短消息、移动台发Email、催费通知、自动综合业务信息台（信息点播业务，主要有：天气预报、股票信息、航班信息等）。以下以Email通知业务为例，讲述信息的流程：某因特网的用户向ICP的EmailServer发送一封Email。ICP的POP3SERVER激活过滤进程，如果该用户申请了Email通知业务，则过滤进程将用户登记的手机号码取出，将Email的标题取出，绑定在CMPP_SUBMIT消息中，发送给ISMG。ISMG将检查CMPP_SUBMIT消息中“接收业务的手机号码”字段，则在ISMG中查询该手机用户归属的SMC的地址，然后发送给SMC。ISMG得到确认消息后，将消息转换成CMPP_SUBMIT_REP，发回给ICP。SMC收到该消息后，对该消息进行处理，并向ISMG发送确认消息，由上述流程可见，对于ICP来讲，要做的工作主要集中在第二步，即在EMAILSERVER中做一个过滤程序，实现上述功能即可。从协议上说，ICP只要具备CMPP中实现的接口，就可以实现对应于控制层的功能，至于对于具体的ICP功能实体，比如EmailServer、WebServer等，尚需做一些应用层的工作。接口CMPP协议以TCP/IP作为底层通信承载。在有较高的安全性需要时，可选用TLS层进行安全传输。消息流程ICP与ISMG之间进行信息交互时，可以采用长连接方式，也可以采用短连接方式。所谓长连接，指在一个连接上可以连续发送多个数据包，然后断开连接，在连接保持期间，如果没有数据包发送，需要双方发链路检测包。短连接是指通讯双方有数据交互时，就建立一个连接，数据发送完成后，则断开此连接，即每次连接只完成一项业务的发送。长消息ICP与ISMG以Client—Server方式建立TCP连接，用于双方信息的相互提交。TCP/IP连接建立后，由Client发起建立应用层的连接，这时如果ICP或ISMG认为需要建立TLS连接，则在传输的数据包中置TLS字段，从而在双方建立TLS连接。在应用层连接建立后的数据传输过程中，如果ICP或ISMG需要向对端发送加密信息，也可建立TLS连接，这时只需要置相应的消息体中Tls_available（是否使用TLS层）属性字段，且应的本条消息的消息体中的其他属性不发送。消息采用并发方式发送，加以流量控制，窗口大小可调，暂定为10条消息，即接收方在应答前一次收到的消息多于10条将予以拒绝。ICP向ISMG发送的消息类型包括：1)CMPP_Connect请求应用层连接2)CMPP_Terminate终止应用层连接3)CMPP_Terminate_REP终止应用层连接应答4)CMPP_Deliver_REP下发短信应答5)CMPP_Submit提交短信6)CMPP_Query发送短信状态查询7)CMPP_Cancel删除短信8)CMPP_Active_Test激活测试9)CMPP_Active_Test_REP激活测试应答ISMG向ICP发送的消息类型包括：1)CMPP_Connect_REP请求连接应答2)CMPP_Deliver短信下发3)CMPP_Submit_REP提交短信应答4)CMPP_Query_REP短信状态查询结果5)CMPP_Cancel_REP删除短信应答6)CMPP_Active_Test_REP激活测试应答7)CMPP_Active_Test激活测试8)CMPP_Terminate终止应用层连接9)CMPP_Terminate_Rep终止应用层连接应答ISMG之间发送的消息类型包括：1)CMPP_Fwd消息前转2)CMPP_Fwd_REP消息前转应答3)CMPP_Route路由请求4)CMPP_Route_REP路由请求应...
