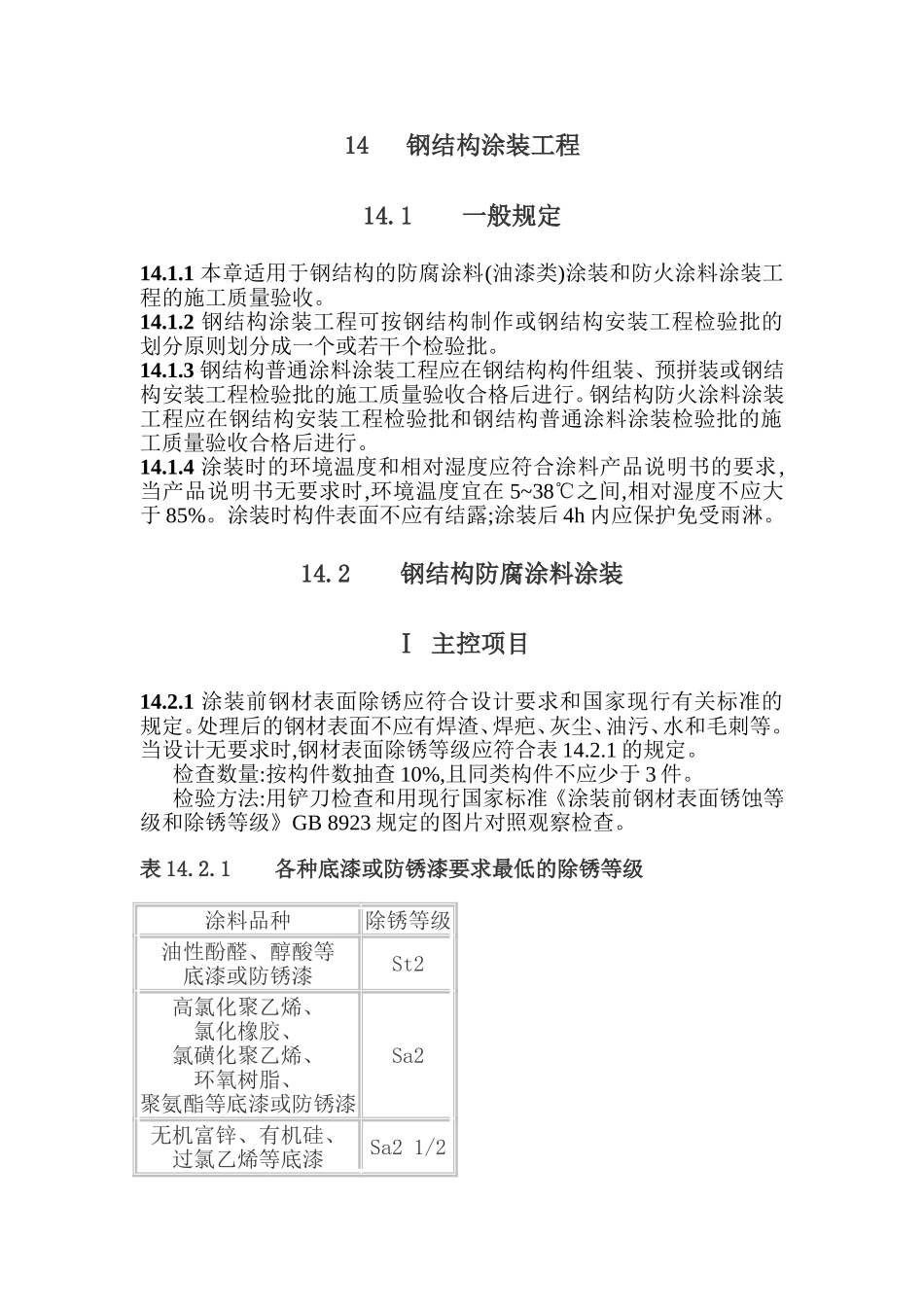

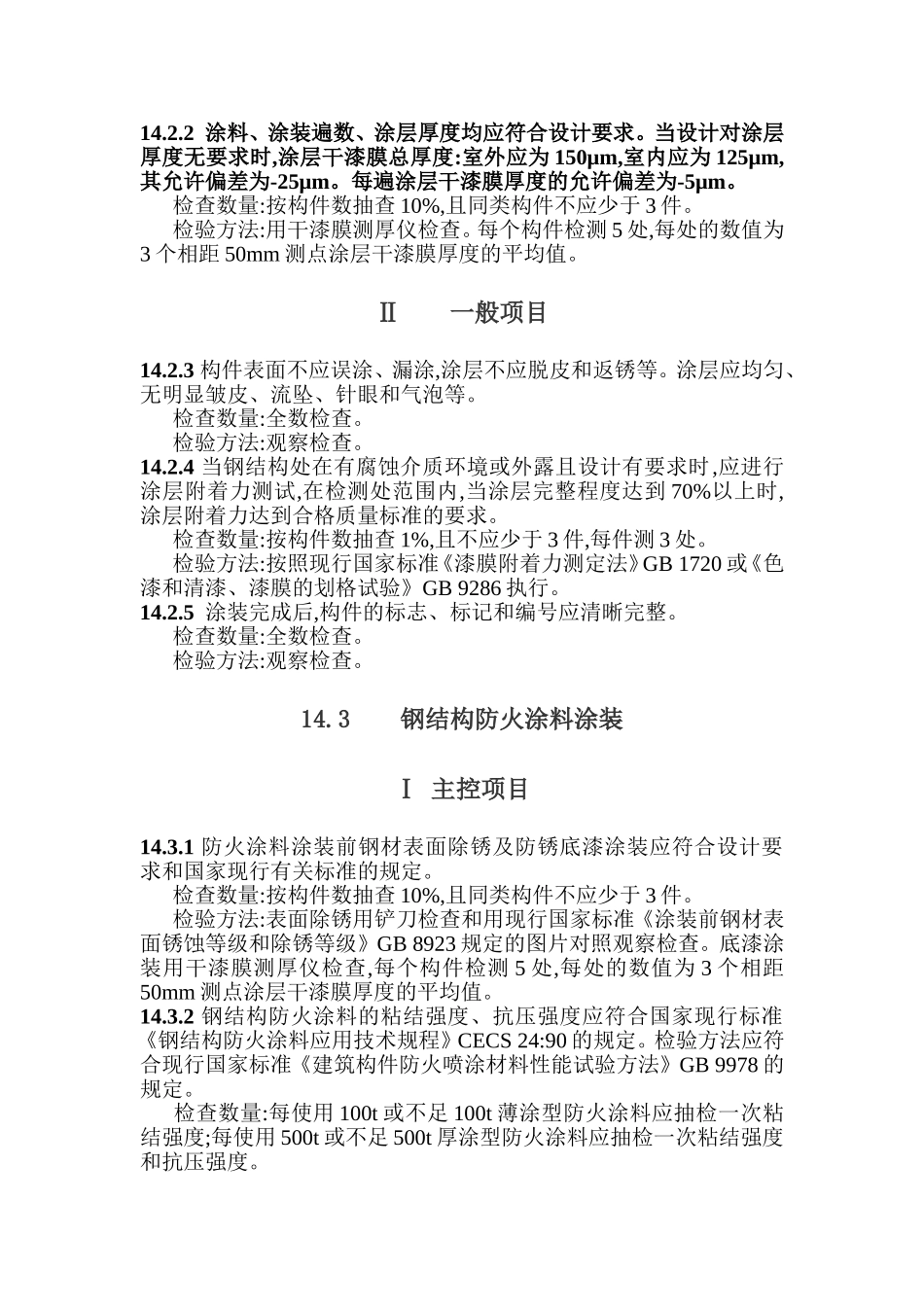

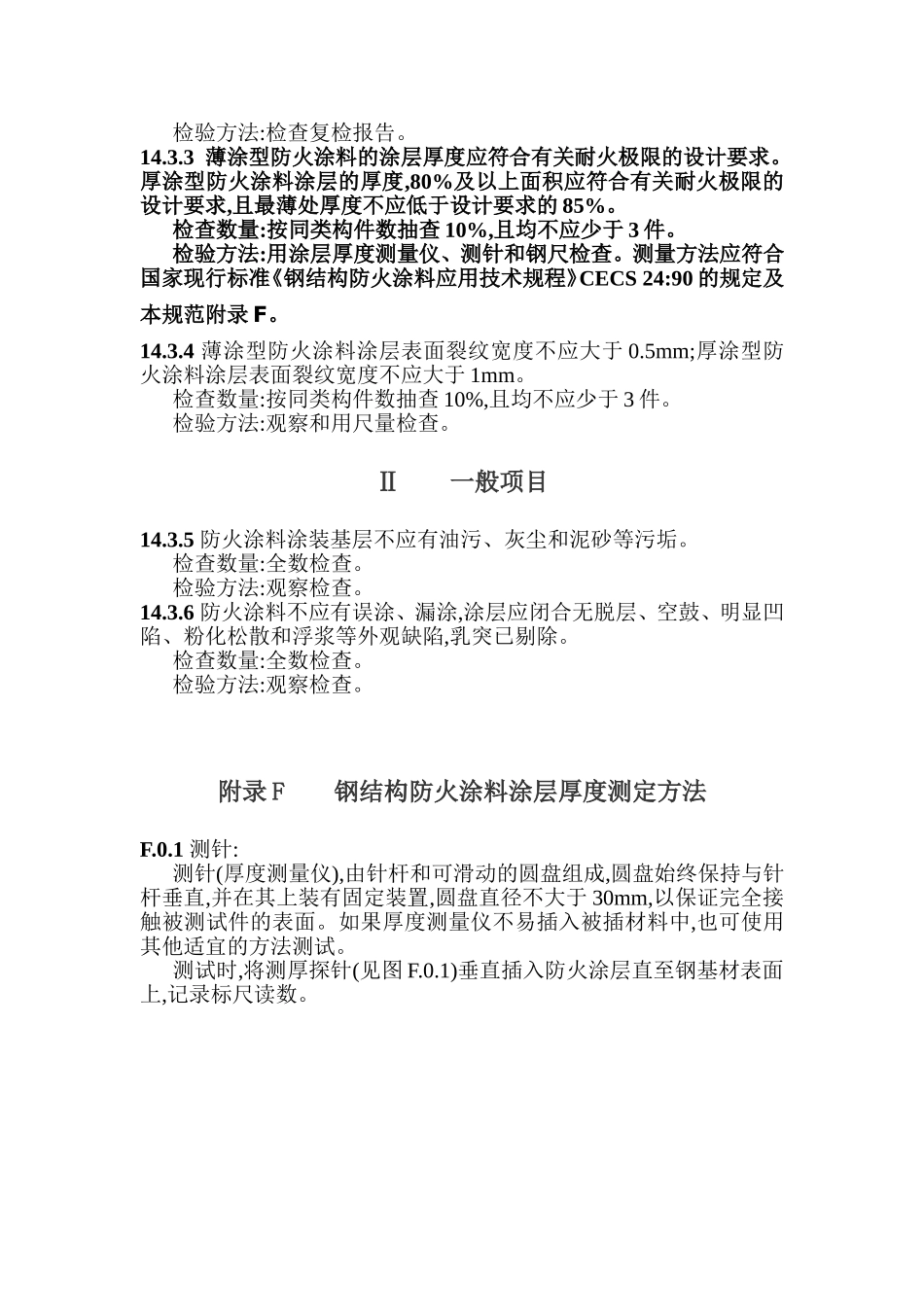

14钢结构涂装工程14.1一般规定14.1.1本章适用于钢结构的防腐涂料(油漆类)涂装和防火涂料涂装工程的施工质量验收。14.1.2钢结构涂装工程可按钢结构制作或钢结构安装工程检验批的划分原则划分成一个或若干个检验批。14.1.3钢结构普通涂料涂装工程应在钢结构构件组装、预拼装或钢结构安装工程检验批的施工质量验收合格后进行。钢结构防火涂料涂装工程应在钢结构安装工程检验批和钢结构普通涂料涂装检验批的施工质量验收合格后进行。14.1.4涂装时的环境温度和相对湿度应符合涂料产品说明书的要求,当产品说明书无要求时,环境温度宜在5~38℃之间,相对湿度不应大于85%。涂装时构件表面不应有结露;涂装后4h内应保护免受雨淋。14.2钢结构防腐涂料涂装Ⅰ主控项目14.2.1涂装前钢材表面除锈应符合设计要求和国家现行有关标准的规定。处理后的钢材表面不应有焊渣、焊疤、灰尘、油污、水和毛刺等。当设计无要求时,钢材表面除锈等级应符合表14.2.1的规定。检查数量:按构件数抽查10%,且同类构件不应少于3件。检验方法:用铲刀检查和用现行国家标准《涂装前钢材表面锈蚀等级和除锈等级》GB8923规定的图片对照观察检查。表14.2.1各种底漆或防锈漆要求最低的除锈等级涂料品种除锈等级油性酚醛、醇酸等底漆或防锈漆St2高氯化聚乙烯、氯化橡胶、氯磺化聚乙烯、环氧树脂、聚氨酯等底漆或防锈漆Sa2无机富锌、有机硅、过氯乙烯等底漆Sa21/214.2.2涂料、涂装遍数、涂层厚度均应符合设计要求。当设计对涂层厚度无要求时,涂层干漆膜总厚度:室外应为150μm,室内应为125μm,其允许偏差为-25μm。每遍涂层干漆膜厚度的允许偏差为-5μm。检查数量:按构件数抽查10%,且同类构件不应少于3件。检验方法:用干漆膜测厚仪检查。每个构件检测5处,每处的数值为3个相距50mm测点涂层干漆膜厚度的平均值。Ⅱ一般项目14.2.3构件表面不应误涂、漏涂,涂层不应脱皮和返锈等。涂层应均匀、无明显皱皮、流坠、针眼和气泡等。检查数量:全数检查。检验方法:观察检查。14.2.4当钢结构处在有腐蚀介质环境或外露且设计有要求时,应进行涂层附着力测试,在检测处范围内,当涂层完整程度达到70%以上时,涂层附着力达到合格质量标准的要求。检查数量:按构件数抽查1%,且不应少于3件,每件测3处。检验方法:按照现行国家标准《漆膜附着力测定法》GB1720或《色漆和清漆、漆膜的划格试验》GB9286执行。14.2.5涂装完成后,构件的标志、标记和编号应清晰完整。检查数量:全数检查。检验方法:观察检查。14.3钢结构防火涂料涂装Ⅰ主控项目14.3.1防火涂料涂装前钢材表面除锈及防锈底漆涂装应符合设计要求和国家现行有关标准的规定。检查数量:按构件数抽查10%,且同类构件不应少于3件。检验方法:表面除锈用铲刀检查和用现行国家标准《涂装前钢材表面锈蚀等级和除锈等级》GB8923规定的图片对照观察检查。底漆涂装用干漆膜测厚仪检查,每个构件检测5处,每处的数值为3个相距50mm测点涂层干漆膜厚度的平均值。14.3.2钢结构防火涂料的粘结强度、抗压强度应符合国家现行标准《钢结构防火涂料应用技术规程》CECS24:90的规定。检验方法应符合现行国家标准《建筑构件防火喷涂材料性能试验方法》GB9978的规定。检查数量:每使用100t或不足100t薄涂型防火涂料应抽检一次粘结强度;每使用500t或不足500t厚涂型防火涂料应抽检一次粘结强度和抗压强度。检验方法:检查复检报告。14.3.3薄涂型防火涂料的涂层厚度应符合有关耐火极限的设计要求。厚涂型防火涂料涂层的厚度,80%及以上面积应符合有关耐火极限的设计要求,且最薄处厚度不应低于设计要求的85%。检查数量:按同类构件数抽查10%,且均不应少于3件。检验方法:用涂层厚度测量仪、测针和钢尺检查。测量方法应符合国家现行标准《钢结构防火涂料应用技术规程》CECS24:90的规定及本规范附录F。14.3.4薄涂型防火涂料涂层表面裂纹宽度不应大于0.5mm;厚涂型防火涂料涂层表面裂纹宽度不应大于1mm。检查数量:按同类构件数抽查10%,且均不应少于3件。检验方法:观察和用尺量检查。Ⅱ一般项目14.3.5防火涂料涂装基层不应有油污、灰尘和泥砂等污垢。检查数量:全数检查。检验方法:观察检查。14.3.6防火涂料不应有误涂、漏涂,涂层应闭合无脱层、空鼓...
