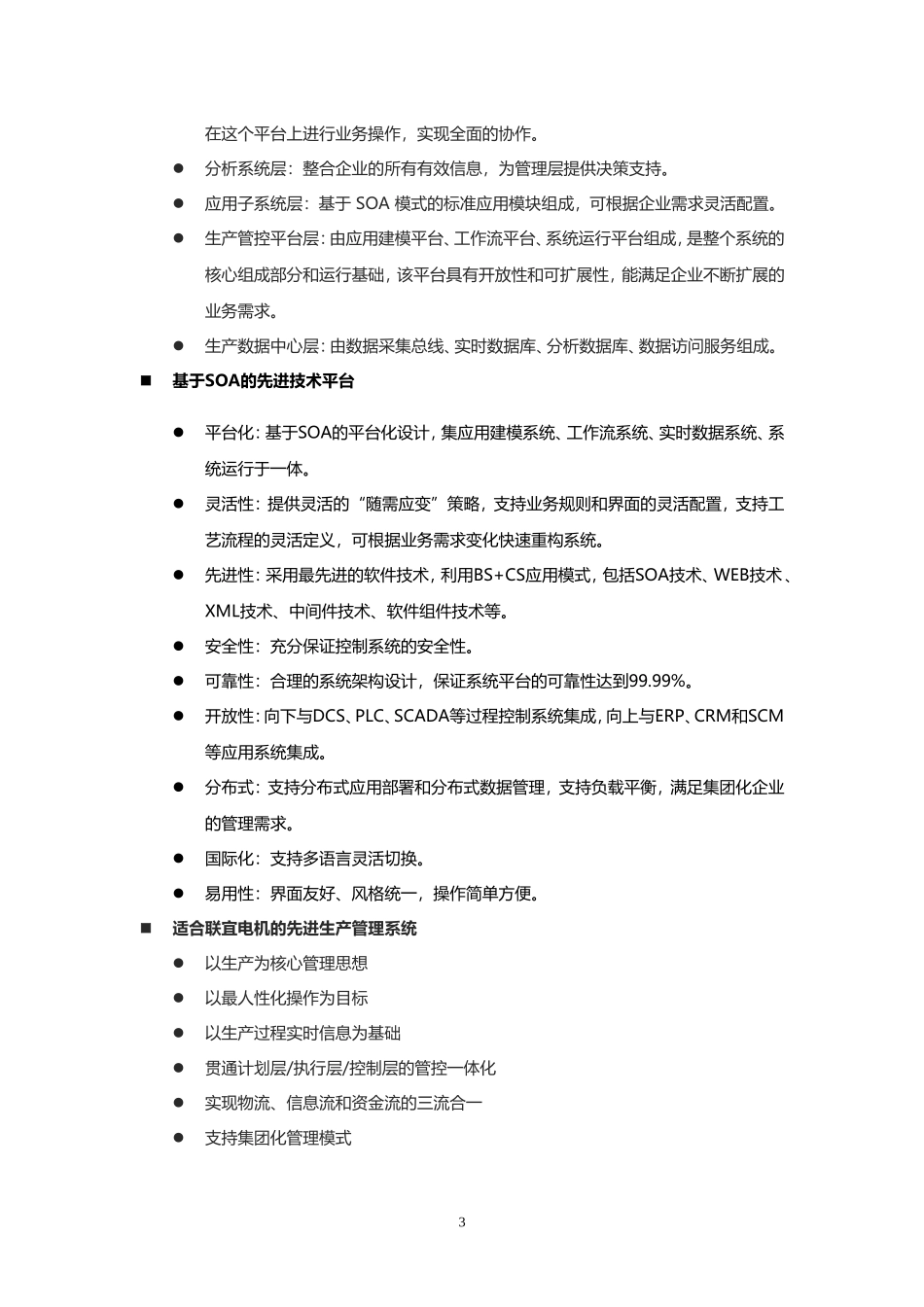

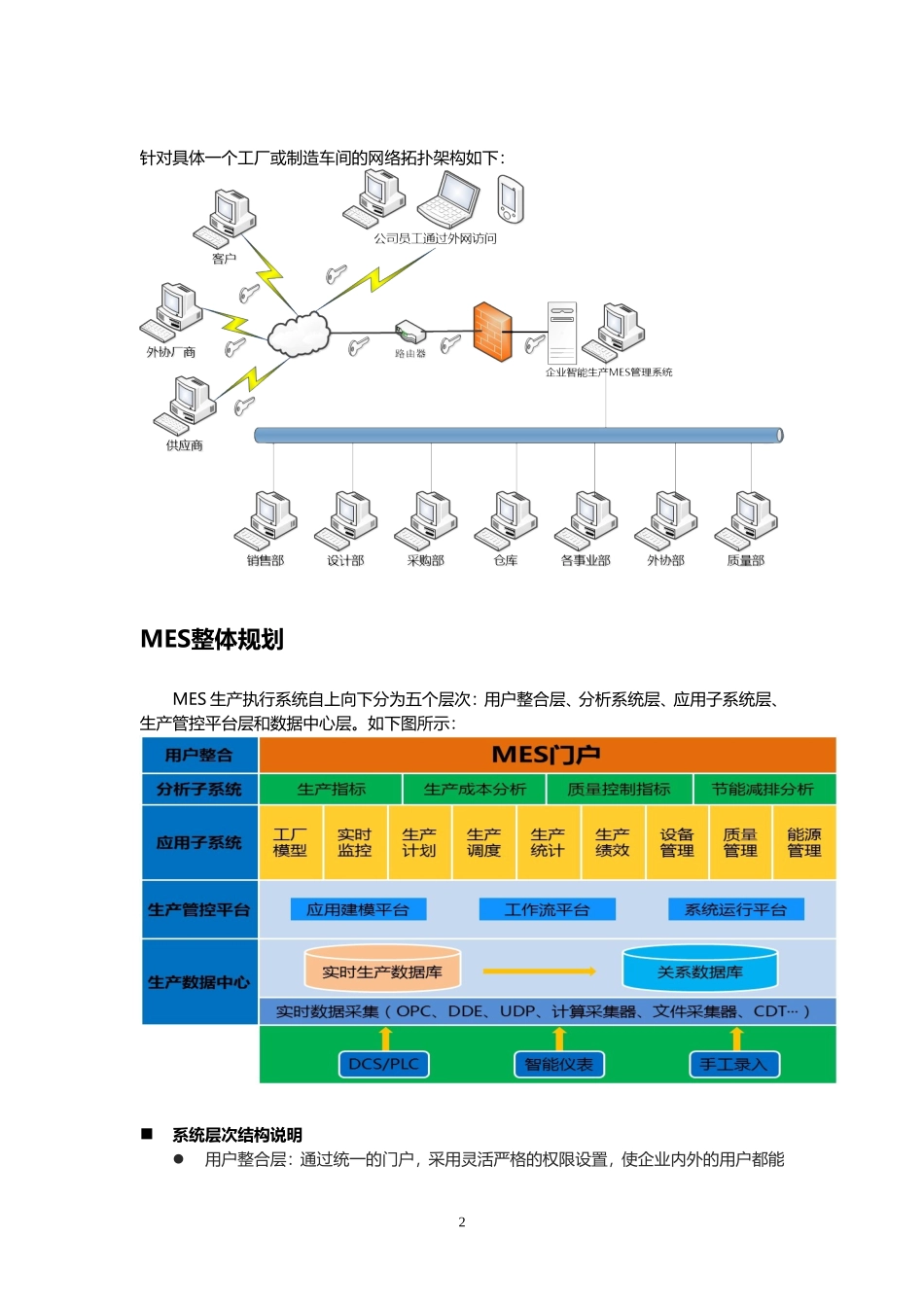

1智能工厂信息化架构及MES系统整体规划企业信息化架构基于制造企业的三个管理平台规划，其信息化系统整体架构规划如下：基于整体信息化架构规划，实现的网络拓扑架构如下：2针对具体一个工厂或制造车间的网络拓扑架构如下：MES整体规划MES生产执行系统自上向下分为五个层次：用户整合层、分析系统层、应用子系统层、生产管控平台层和数据中心层。如下图所示：系统层次结构说明用户整合层：通过统一的门户，采用灵活严格的权限设置，使企业内外的用户都能3在这个平台上进行业务操作，实现全面的协作。分析系统层：整合企业的所有有效信息，为管理层提供决策支持。应用子系统层：基于SOA模式的标准应用模块组成，可根据企业需求灵活配置。生产管控平台层：由应用建模平台、工作流平台、系统运行平台组成，是整个系统的核心组成部分和运行基础，该平台具有开放性和可扩展性，能满足企业不断扩展的业务需求。生产数据中心层：由数据采集总线、实时数据库、分析数据库、数据访问服务组成。基于SOA的先进技术平台平台化：基于SOA的平台化设计，集应用建模系统、工作流系统、实时数据系统、系统运行于一体。灵活性：提供灵活的“随需应变”策略，支持业务规则和界面的灵活配置，支持工艺流程的灵活定义，可根据业务需求变化快速重构系统。先进性：采用最先进的软件技术，利用BS+CS应用模式，包括SOA技术、WEB技术、XML技术、中间件技术、软件组件技术等。安全性：充分保证控制系统的安全性。可靠性：合理的系统架构设计，保证系统平台的可靠性达到99.99%。开放性：向下与DCS、PLC、SCADA等过程控制系统集成，向上与ERP、CRM和SCM等应用系统集成。分布式：支持分布式应用部署和分布式数据管理，支持负载平衡，满足集团化企业的管理需求。国际化：支持多语言灵活切换。易用性：界面友好、风格统一，操作简单方便。适合联宜电机的先进生产管理系统以生产为核心管理思想以最人性化操作为目标以生产过程实时信息为基础贯通计划层/执行层/控制层的管控一体化实现物流、信息流和资金流的三流合一支持集团化管理模式4
