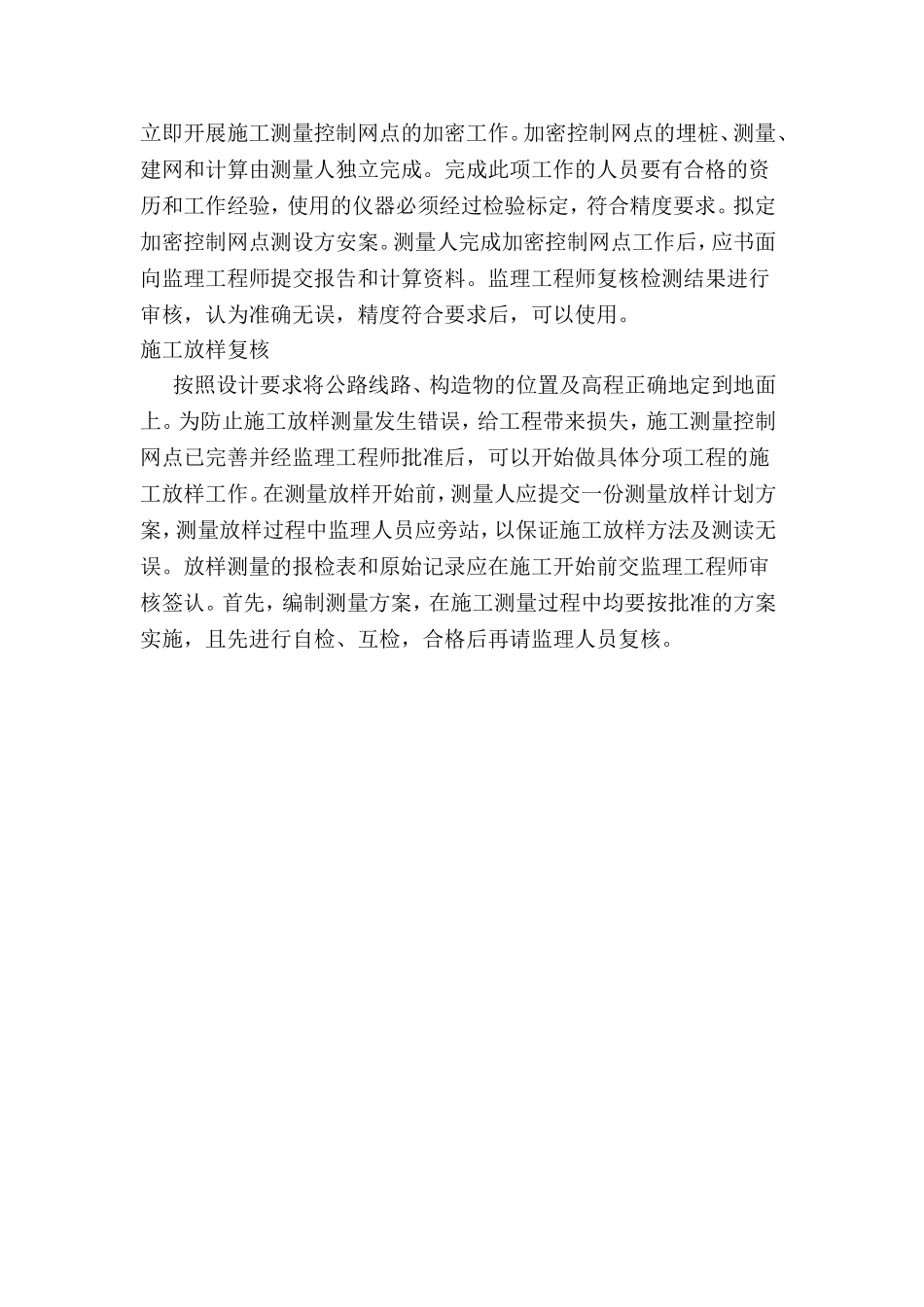

水利工程测量施测计划和方案一、施测计划测量之前，应熟悉图纸、编制测量方案、针对特定构造物和道路路线编一套测量程序，以利测量工作。施工前，测量人员根据监理工程师提供的测量基准点、基准线和水准点及其基本资料和数据。同监理工程师共同校核其基准点的测量精度，并复核其资料和数据的准确性。测量人员严格依照本工程施工测量精度要求，负责工程所需的全部施工测量放线工作。以监理工程师提供的测量基准点为基准，测设工程施工的控制网。并将施工控制网资料报送监理工程师审核，并提供施工控制网给监理工程师自行检查放样测量，若双方同意，测量人员邀请监理工程师联合进行计量测量，经双方核算的测量成果，可直接用于施工和计量依据，在施工过程中，保护好测量基准点，基准线和水准点。测量仪器计划表序号名称规格单位数量1经纬仪J2套12水准仪DS3套23长钢尺50m把24短钢尺5m把4二、施测方案1、测量控制点设计提供给本工程的已知高程控制点为0+000点，高程为48.500m,为于渠首。控制点选取后，在地面上做好标记，对于需要长期保存的导线点，应埋入石桩或混凝土桩，刻凿十字作为标志，通过两个已知点测出该点的角度距离和高差，并闭合到另一个导线点。2控制网点的加密设计单位提交的导线点、水准点是设计阶段为满足设计要求建立的，并不能完全保证施工现场测量施样的需要，且其中有些桩点在施工过程中会被覆盖、破坏而消失。因此，在开工前，测量人员开展好加密控制网点的工作，以保证路线及构造物各部位都能准确定位及施工过程个别桩位丢失后也能有足够的精度恢复桩位。测量人员正式接受导线点、水准点桩位后，应根据现场情况及施工技术规范要求，立即开展施工测量控制网点的加密工作。加密控制网点的埋桩、测量、建网和计算由测量人独立完成。完成此项工作的人员要有合格的资历和工作经验，使用的仪器必须经过检验标定，符合精度要求。拟定加密控制网点测设方安案。测量人完成加密控制网点工作后，应书面向监理工程师提交报告和计算资料。监理工程师复核检测结果进行审核，认为准确无误，精度符合要求后，可以使用。施工放样复核按照设计要求将公路线路、构造物的位置及高程正确地定到地面上。为防止施工放样测量发生错误，给工程带来损失，施工测量控制网点已完善并经监理工程师批准后，可以开始做具体分项工程的施工放样工作。在测量放样开始前，测量人应提交一份测量放样计划方案，测量放样过程中监理人员应旁站，以保证施工放样方法及测读无误。放样测量的报检表和原始记录应在施工开始前交监理工程师审核签认。首先，编制测量方案，在施工测量过程中均要按批准的方案实施，且先进行自检、互检，合格后再请监理人员复核。
