外立面装饰工程监理实施细则VIP免费

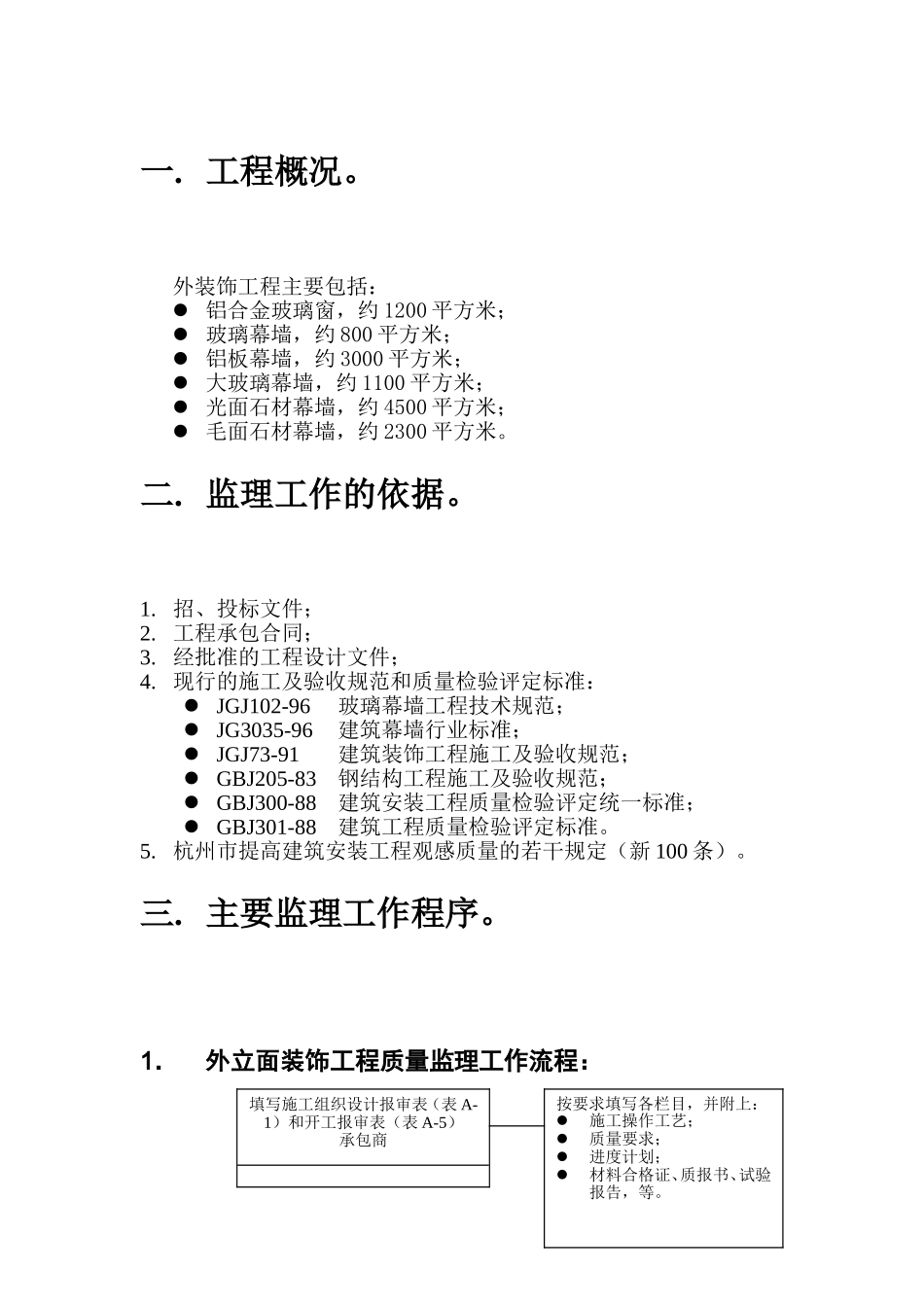

浙江图书音像发行大厦外立面装饰工程监理实施细则机械部二院杭州信安建设监理有限公司浙江图书音像发行大厦项目监理部2000年2月一.工程概况。外装饰工程主要包括：铝合金玻璃窗，约1200平方米；玻璃幕墙，约800平方米；铝板幕墙，约3000平方米；大玻璃幕墙，约1100平方米；光面石材幕墙，约4500平方米；毛面石材幕墙，约2300平方米。二.监理工作的依据。1.招、投标文件；2.工程承包合同；3.经批准的工程设计文件；4.现行的施工及验收规范和质量检验评定标准：JGJ102-96玻璃幕墙工程技术规范；JG3035-96建筑幕墙行业标准；JGJ73-91建筑装饰工程施工及验收规范；GBJ205-83钢结构工程施工及验收规范；GBJ300-88建筑安装工程质量检验评定统一标准；GBJ301-88建筑工程质量检验评定标准。5.杭州市提高建筑安装工程观感质量的若干规定（新100条）。三.主要监理工作程序。1．外立面装饰工程质量监理工作流程：填写施工组织设计报审表（表A-1）和开工报审表（表A-5）承包商按要求填写各栏目，并附上：施工操作工艺；质量要求；进度计划；材料合格证、质报书、试验报告，等。不同意同意不合格合格审核表A-1和表A-5监理工程师审核结果开工填写分项工程质量报验单（表A-7）承包商承包商根据合同条款、规范要求，自检合格，并报有关资料。现场检查，并抽样检测监理工程师检查结果填写分项（部）工程质量验收单监理工程师返工符合要求否？2．原材料进货检验工作程序：不符合符合不合格合格施工单位提供材料样品，并填报材料报验单（表A-4）另选厂家、品牌施工单位材料进货材料进场核验，包括：清点数量、外观检查、资料检查、理化性能检查等合格否？运出现场准许材料进场堆放，并作好标记3．隐蔽工程检查工作程序。不合格合格不合格合格施工单位班组自检、互检和交接检查并整改施工单位专职质量员专检合格否整改施工单位填写质量自检记录和隐蔽工程报验单（表A-23）隐蔽前检验，包括：审查隐蔽工程各种报表、现场查检等查验结果及时签署各种报表和隐蔽工程报验单施工单位进行工程隐蔽4.施工单位技术核定工作程序：否是施工单位提出技术核定联系单监理工程师审核联系单征求建设、设计单位意见同意否退回施工单位与设计单位办理签证手续监理工程师核签施工单位填写工程变更费用报审表（表A-14）监理工程师审核施工单位进行执行变更5.业主、设计单位工程变更工作程序：否是业主、设计单位提出“工程变更联系单”监理审核、会签通知承包限期提出设计变更的费用估算和工期估算（表A-14、A-16）总监组织审批估算合理否修改承包商实施设计变更6.工程量计量和月付款核签工作程序：每月25日施工单位填报表A-3、A-8、A-10、A-11、A-13工程量现场核验量测，核实施工单位统计报表中的工程量监理工程师签认表A-3、A-8、A-10、A-11、A-13监理单位在监理月报中填写经认证的工程量和工程款报建设单位办理付款手续7.索赔处理工作程序：否是否是否是否是索赔单位提出索赔申请表（表A-17）总监主持审核索赔理由成立否？索赔的依据有效完整否？索赔的计算正确否退回索赔申请接受申请、并与对方谈判与业主洽商意见一致否调解仲裁程序起草索赔意见与业主洽商双方达成一致后签署索赔生效四.主要质量控制点。1.原材料质量控制所有的原材料进货前必须办理报验手续！具体手续详见前述“原材料进货检验工作程序”石材：石材采用30MM光面、毛面两种花岗岩，质量标准如下表所示：花岗石板的质量标准（摘自JC205-85）项目粗磨和磨光板材机刨和剁斧板材备注一级品二级品一级品二级品规格允许公差（MM）长度公差范围0000两面磨板材，在两边或两块以上拼接时，其接缝处偏差不得大于1MM。异型板材的线角应符合样板，允许公差0、-3mm-1-2-2-3宽度公差范围0000-1-2-2-3厚度公差范围±2211-3-3-3平度允许公差（MM）平板<4000.30.51.01.2≥4000.60.81.51.7长度≥8000.81.02.02.2≥10001.01.22.52.8角度允许公差（MM）<4000.40.61.01.2板材正面与不磨光侧面的夹角不应大于90度≥4000.60.81.51.7光泽度未列入本表的品种和新品种的光泽度，由设计使用和生产单位共同用仪器测定所选定的样板为准。常用品种的...
