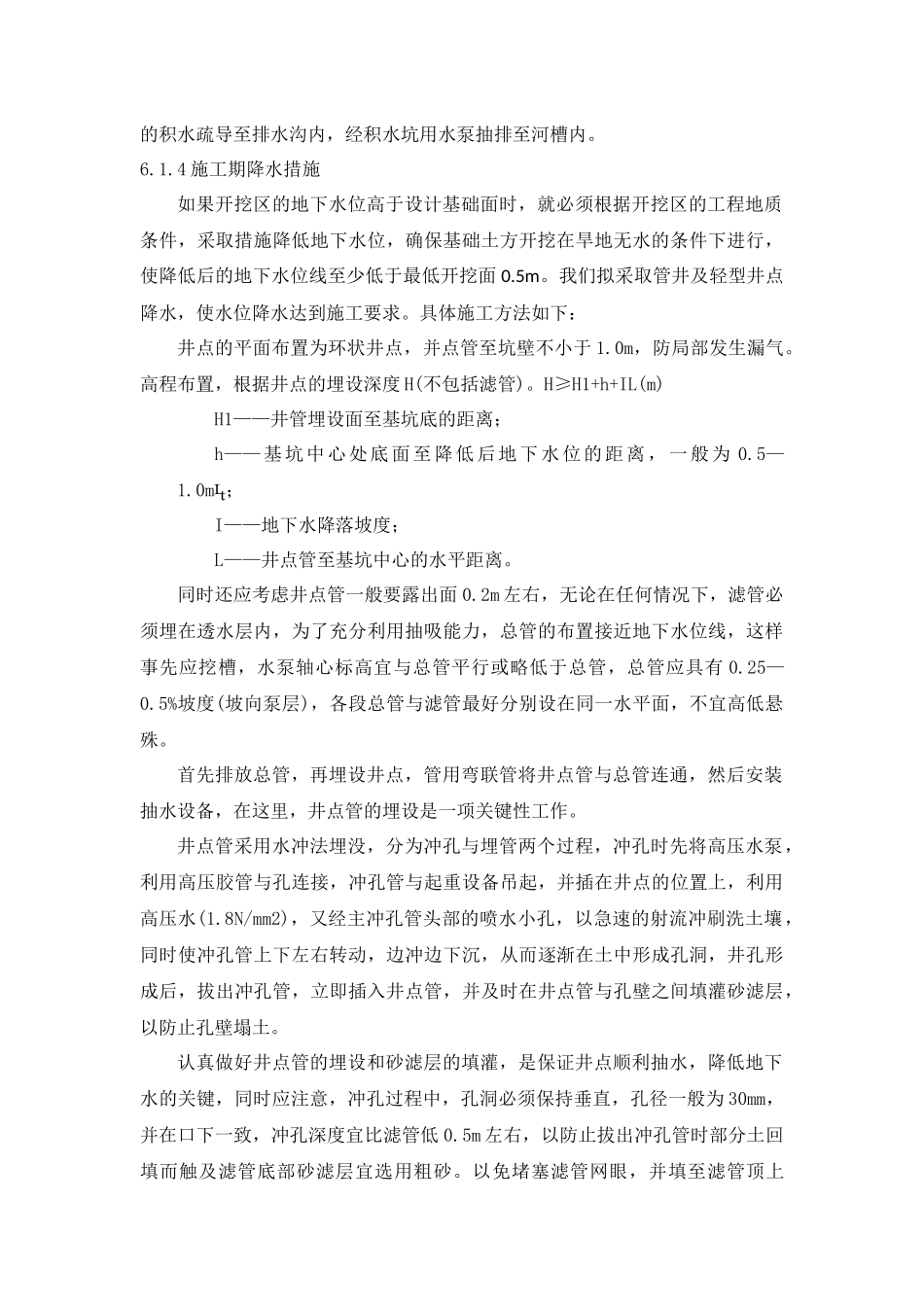

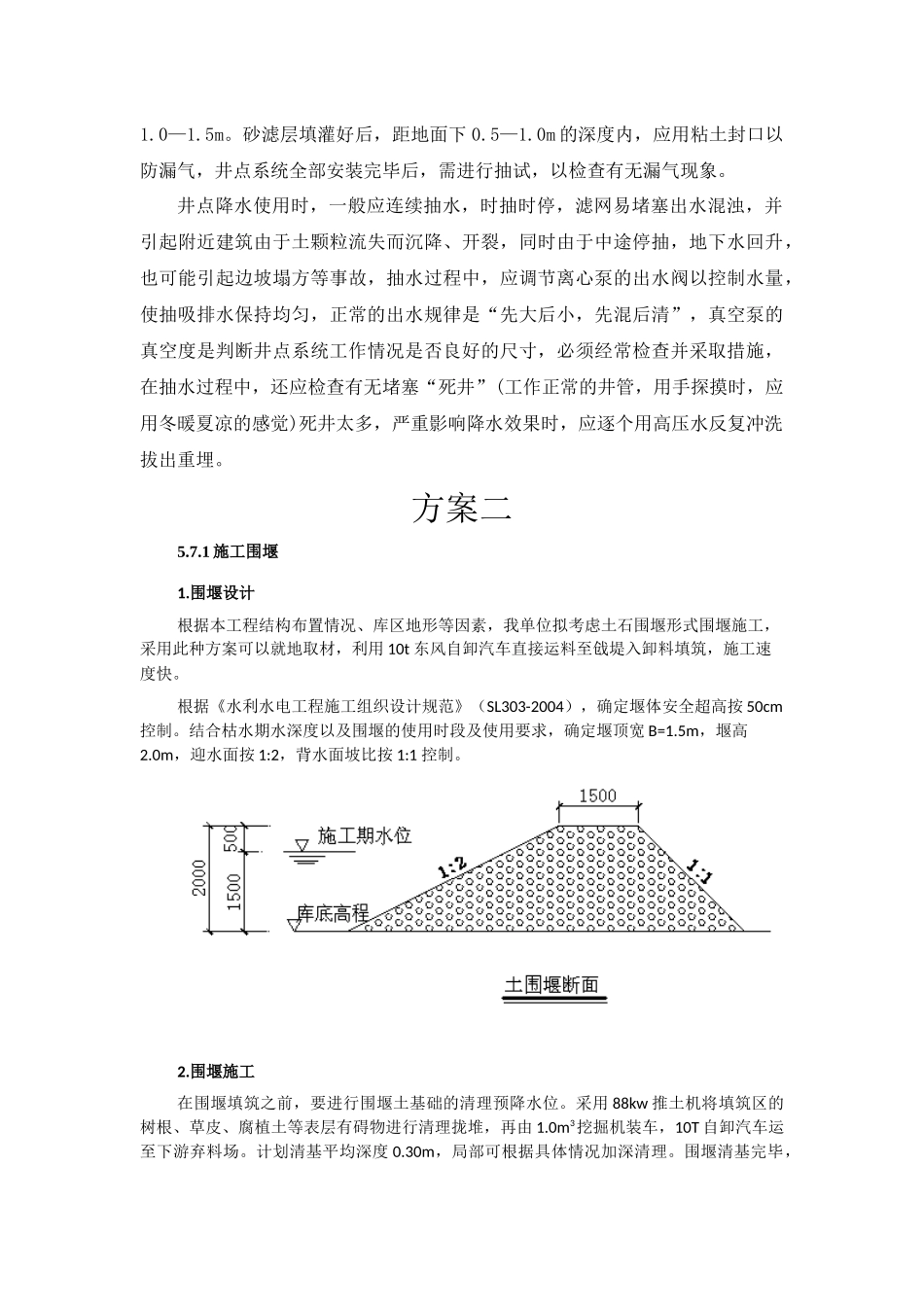

施工围堰设计说明书及附图（包括加高、维护、拆除）方案一6.1.1施工导流及施工期临时降、排水根据对本工程施工现场的考察和招标文件的要求，该工程必须在旱地施工。施工导流方案的确定及导流建筑物的导流效果将是该标段能否正常施工的关键。为此，我公司根据工程特点结合施工方案审慎地制定了施工导流措施。6.1.2导流方案及施工围堰施工导流选择在非汛期施工，按照《水利水电工程施工组织设计规范》（SL303-2004），施工导流标准按照非汛期5年一遇洪水设计，但根据索须河多年情况，非汛期基本无基流，且本次河道治理工程主槽内工程主要是边坡开挖，河道疏浚工程，过水对整体工程影响相对不大，为了保证施工安全，索须河导流建筑物级别为5级，导流流量按5.0m3/s计。根据工程实际情况，本次索须河河道段利用现状主槽导流，不再新开挖导流沟。现状河道主槽槽深约3.6~3.9m，底宽不窄于40m，完全满足导流工程标准流量5.0m3/s的要求。本次索须河主槽扩挖工程采用浅滩开挖形式，河道为双复式断面型式，依据工程设计，河槽中有深1.0~1.8m，底宽不窄于40m的过流断面，满足导流工程标准流量5.0m3/s的要求。因此，河道施工导流利用现状主槽导流。本次施工时，需挖除河道内现有的河心岛，为交通需要，在现有滩地至河心岛之间设置交通围堰，考虑汽车交通要求，堰顶高程与两岸滩地高程齐平，顶宽取4.0m，边坡1:2.0。施工结束后交通围堰均拆除。6.1.3施工期临时排水为了能够及时排除施工作业区内的河道渗水、自然降雨而形成的表面积水，在土方开挖时可以结合土质渗水情况决定排水沟的断面尺寸，根据本工程的施工特点，计划在沟槽临水侧0.5m处开挖一条平行于河道中线的排水沟，其断面尺寸40×30cm坡降为1/800，排水沟端头设一积水坑，该部分临时排水设施的开挖由人工进行。一旦出现渗水或天降雨水，组织人工进行疏导，将地基面上的积水疏导至排水沟内，经积水坑用水泵抽排至河槽内。6.1.4施工期降水措施如果开挖区的地下水位高于设计基础面时，就必须根据开挖区的工程地质条件，采取措施降低地下水位，确保基础土方开挖在旱地无水的条件下进行，使降低后的地下水位线至少低于最低开挖面0.5m。我们拟采取管井及轻型井点降水，使水位降水达到施工要求。具体施工方法如下：井点的平面布置为环状井点，并点管至坑壁不小于1.0m，防局部发生漏气。高程布置，根据井点的埋设深度H(不包括滤管)。H≥H1+h+IL(m)H1——井管埋设面至基坑底的距离；h——基坑中心处底面至降低后地下水位的距离，一般为0.5—1.0m；I——地下水降落坡度；L——井点管至基坑中心的水平距离。同时还应考虑井点管一般要露出面0.2m左右，无论在任何情况下，滤管必须埋在透水层内，为了充分利用抽吸能力，总管的布置接近地下水位线，这样事先应挖槽，水泵轴心标高宜与总管平行或略低于总管，总管应具有0.25—0.5%坡度(坡向泵层)，各段总管与滤管最好分别设在同一水平面，不宜高低悬殊。首先排放总管，再埋设井点，管用弯联管将井点管与总管连通，然后安装抽水设备，在这里，井点管的埋设是一项关键性工作。井点管采用水冲法埋没，分为冲孔与埋管两个过程，冲孔时先将高压水泵，利用高压胶管与孔连接，冲孔管与起重设备吊起，并插在井点的位置上，利用高压水(1.8N/mm2)，又经主冲孔管头部的喷水小孔，以急速的射流冲刷洗土壤，同时使冲孔管上下左右转动，边冲边下沉，从而逐渐在土中形成孔洞，井孔形成后，拔出冲孔管，立即插入井点管，并及时在井点管与孔壁之间填灌砂滤层，以防止孔壁塌土。认真做好井点管的埋设和砂滤层的填灌，是保证井点顺利抽水，降低地下水的关键，同时应注意，冲孔过程中，孔洞必须保持垂直，孔径一般为30mm，并在口下一致，冲孔深度宜比滤管低0.5m左右，以防止拔出冲孔管时部分土回填而触及滤管底部砂滤层宜选用粗砂。以免堵塞滤管网眼，并填至滤管顶上1.0—1.5m。砂滤层填灌好后，距地面下0.5—1.0m的深度内，应用粘土封口以防漏气，井点系统全部安装完毕后，需进行抽试，以检查有无漏气现象。井点降水使用时，一般应连续抽水，时抽时停，滤网易堵塞出水混浊，并引起附近建筑由于土颗粒流失而沉降、开裂，同...
