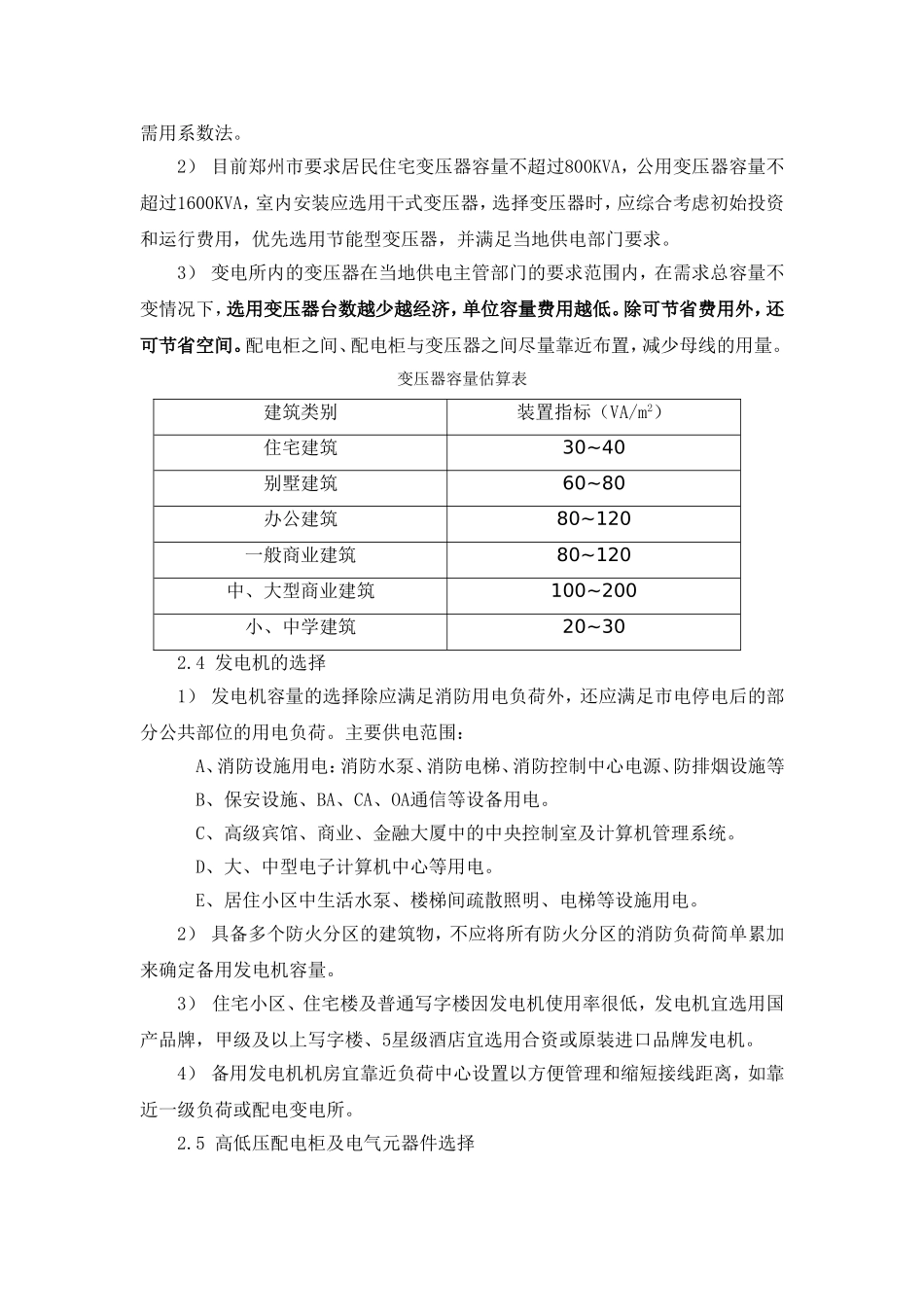

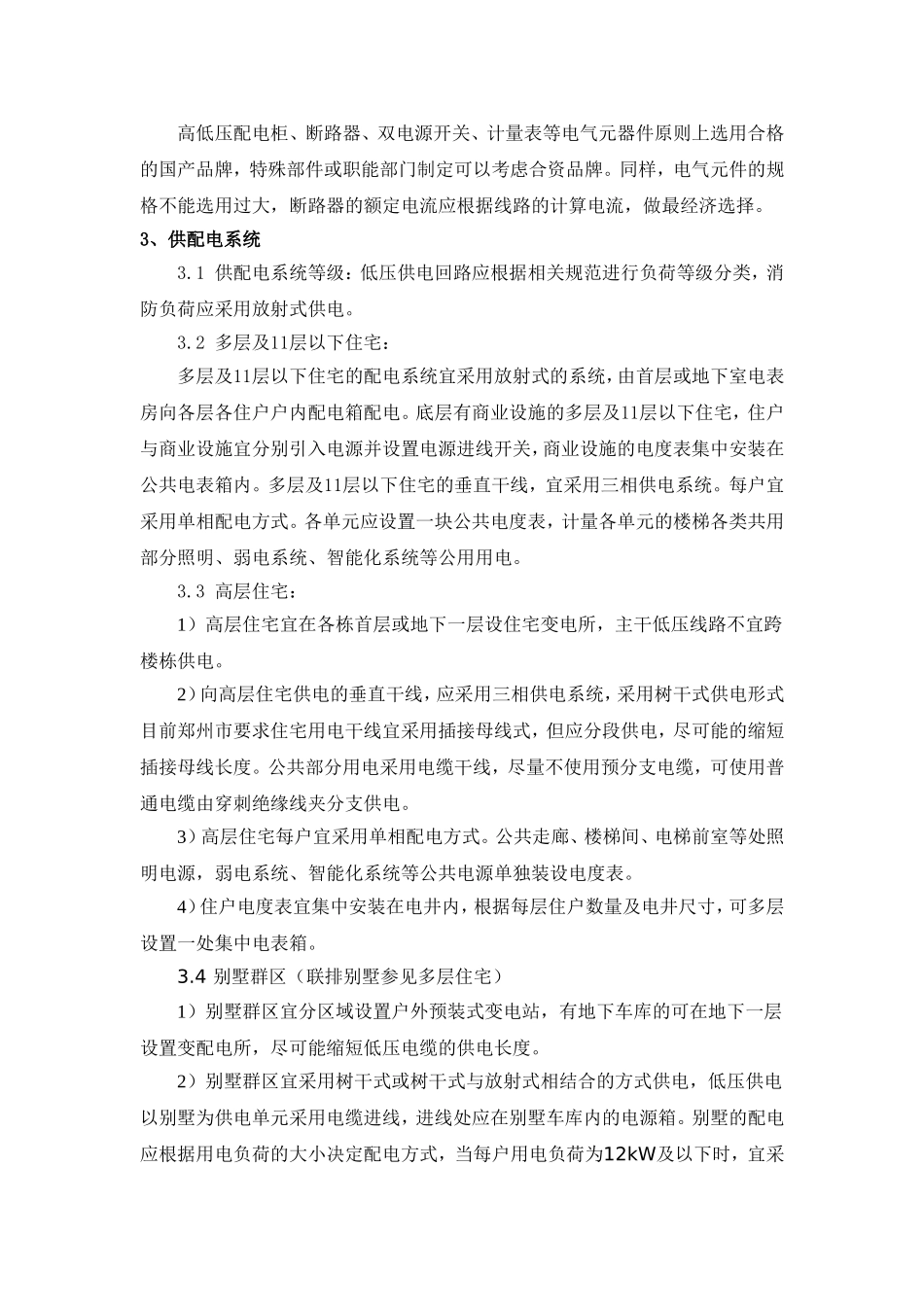

设计成本管控要点——电气专业一、供配电系统1、10KV高压线路1.1应由最近的110KV变电站引入，避免近电远供、迂回供电；高层住宅小区中有一、二级负荷，采用双回路供电，尽可能不用双电源供电。1.210KV线路敷设方式中，架空线路成本最低，但市区范围内不会被批复；其次为高压铠装电缆穿PVC波纹套管埋地敷设；成本较高的为高压铠装电缆沿混凝土排管或电缆沟敷设。一般情况，在线路最近原则下，优先考虑高压铠装电缆沿市政原有电缆沟，后直埋加过路套管敷设。直埋电缆沟深度、宽度在满足有关要求前提下要控制在规格最小范围内。1.310KV电缆规格选择应符合规范要求，但不能留太大冗余，造成一次成本浪费。1.4小区室外低压电力电力敷设方式与10KV高压电缆相类似，小区配电线路最省方案排序：铠装电缆直埋+过路套管→普通电缆+全程穿管→铠装电缆+全程穿管→普通电缆+电缆沟→铠装电缆+电缆沟。但当电缆根数达到一定数量集中敷设时，可能选用电缆沟敷设方式更省，具体需要通过实际方案估算才能确认1.5高压电缆材质需提前和电业部门沟通，是否有使用铝芯电缆和铝合金电缆的可能性，这样会节约一大部分成本。1.6具体线路等要以供电方案答复为准。2、变配电所2.1变配电所应深入或接近负荷中心、进出线方便、接近电源侧。2.2变配电所设置位置应根据当地电力部门规定，尽可能设置在地下一层，其净高一般不小于3.9米。郑州市还要求变配电所主入口门尺寸（宽mm*高mm）不小于1800*2700。其变配电所的大小面积应根据变压器数量和出线多少进行设计，目前郑州市规定高压柜、干式变压器（800KvA）、低压柜尺寸要求分别为（宽*深）：800*1660、2000*1320、800*1000。2.3变压器选择1）住宅项目的用电容量应满足当地电力部门要求，一般采用负荷密度法及需用系数法。2）目前郑州市要求居民住宅变压器容量不超过800KVA，公用变压器容量不超过1600KVA，室内安装应选用干式变压器，选择变压器时，应综合考虑初始投资和运行费用，优先选用节能型变压器，并满足当地供电部门要求。3）变电所内的变压器在当地供电主管部门的要求范围内，在需求总容量不变情况下，选用变压器台数越少越经济，单位容量费用越低。除可节省费用外，还可节省空间。配电柜之间、配电柜与变压器之间尽量靠近布置，减少母线的用量。变压器容量估算表建筑类别装置指标（VA/m2）住宅建筑30~40别墅建筑60~80办公建筑80~120一般商业建筑80~120中、大型商业建筑100~200小、中学建筑20~302.4发电机的选择1）发电机容量的选择除应满足消防用电负荷外，还应满足市电停电后的部分公共部位的用电负荷。主要供电范围：A、消防设施用电：消防水泵、消防电梯、消防控制中心电源、防排烟设施等B、保安设施、BA、CA、OA通信等设备用电。C、高级宾馆、商业、金融大厦中的中央控制室及计算机管理系统。D、大、中型电子计算机中心等用电。E、居住小区中生活水泵、楼梯间疏散照明、电梯等设施用电。2）具备多个防火分区的建筑物，不应将所有防火分区的消防负荷简单累加来确定备用发电机容量。3）住宅小区、住宅楼及普通写字楼因发电机使用率很低，发电机宜选用国产品牌，甲级及以上写字楼、5星级酒店宜选用合资或原装进口品牌发电机。4）备用发电机机房宜靠近负荷中心设置以方便管理和缩短接线距离，如靠近一级负荷或配电变电所。2.5高低压配电柜及电气元器件选择高低压配电柜、断路器、双电源开关、计量表等电气元器件原则上选用合格的国产品牌，特殊部件或职能部门制定可以考虑合资品牌。同样，电气元件的规格不能选用过大，断路器的额定电流应根据线路的计算电流，做最经济选择。3、供配电系统3.1供配电系统等级：低压供电回路应根据相关规范进行负荷等级分类，消防负荷应采用放射式供电。3.2多层及11层以下住宅：多层及11层以下住宅的配电系统宜采用放射式的系统，由首层或地下室电表房向各层各住户户内配电箱配电。底层有商业设施的多层及11层以下住宅，住户与商业设施宜分别引入电源并设置电源进线开关，商业设施的电度表集中安装在公共电表箱内。多层及11层以下住宅的垂直干线，宜采用三相供电系统。每户宜采用单相配电方式。各单元应设置一块公共电...
