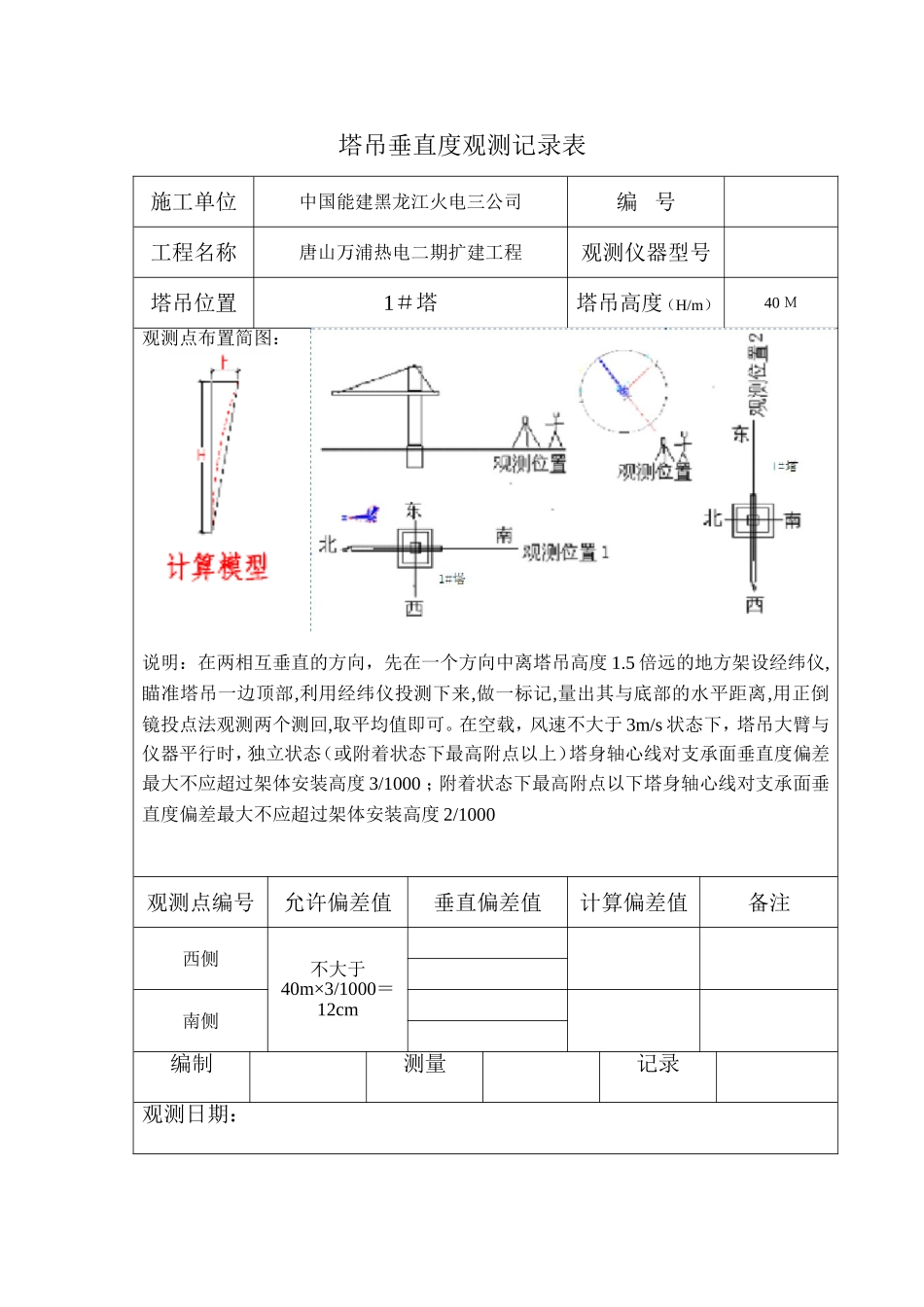

塔吊垂直度观测记录表施工单位中国能建黑龙江火电三公司编号工程名称唐山万浦热电二期扩建工程观测仪器型号塔吊位置1＃塔塔吊高度（H/m）40Ｍ观测点布置简图：说明：在两相互垂直的方向，先在一个方向中离塔吊高度1.5倍远的地方架设经纬仪,瞄准塔吊一边顶部,利用经纬仪投测下来,做一标记,量出其与底部的水平距离,用正倒镜投点法观测两个测回,取平均值即可。在空载，风速不大于3m/s状态下，塔吊大臂与仪器平行时，独立状态（或附着状态下最高附点以上）塔身轴心线对支承面垂直度偏差最大不应超过架体安装高度3/1000；附着状态下最高附点以下塔身轴心线对支承面垂直度偏差最大不应超过架体安装高度2/1000观测点编号允许偏差值垂直偏差值计算偏差值备注西侧不大于40m×3/1000＝12cm南侧编制测量记录观测日期：塔吊垂直度观测记录表施工单位江苏盐城二建集团有限公司编号1-002工程名称五里坨建设组团01#地块定向安置房B地块B-1#B-2#、B-3#、B-8#、B-12#及1#地下车库A段工程观测仪器型号TDJ2Z塔吊位置1＃塔塔吊高度（H/m）25Ｍ观测点布置简图：说明：在两相互垂直的方向，先在一个方向中离塔吊高度1.5倍远的地方架设经纬仪,瞄准塔吊一边顶部,利用经纬仪投测下来,做一标记,量出其与底部的水平距离,用正倒镜投点法观测两个测回,取平均值即可。在空载，风速不大于3m/s状态下，塔吊大臂与仪器平行时，独立状态（或附着状态下最高附点以上）塔身轴心线对支承面垂直度偏差最大不应超过架体安装高度3/1000；附着状态下最高附点以下塔身轴心线对支承面垂直度偏差最大不应超过架体安装高度2/1000观测点编号允许偏差值垂直偏差值计算偏差值备注东侧不大于33×3＝13.520.25向西偏19.7南侧49.90无偏差49.9编制李山志测量记录观测日期：2012年10月24日塔吊垂直度观测记录表施工单位江苏盐城二建集团有限公司编号1-003工程名称五里坨建设组团01#地块定向安置房B地块B-1#B-2#、B-3#、B-8#、B-12#及1#地下车库A段工程观测仪器型号TDJ2Z塔吊位置1＃塔塔吊高度（H/m）37.5Ｍ观测点布置简图：说明：在两相互垂直的方向，先在一个方向中离塔吊高度1.5倍远的地方架设经纬仪,瞄准塔吊一边顶部,利用经纬仪投测下来,做一标记,量出其与底部的水平距离,用正倒镜投点法观测两个测回,取平均值即可。在空载，风速不大于3m/s状态下，塔吊大臂与仪器平行时，独立状态（或附着状态下最高附点以上）塔身轴心线对支承面垂直度偏差最大不应超过架体安装高度3/1000；附着状态下最高附点以下塔身轴心线对支承面垂直度偏差最大不应超过架体安装高度2/1000观测点编号允许偏差值垂直偏差值计算偏差值备注东侧不大于33×3＝13.520.45向西偏19.5南侧49.90无偏差49.9编制李山志测量记录观测日期：2012年11月26日
